旋流除砂器是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集漩流與過濾為一體，在水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離。

　　旋流除沙器原理

　　旋流除砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除砂器進水管后，首先沿筒體的周?chē)芯€方向形成斜向下的周?chē)黧w，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，最后經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。

　　旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

　　產品特點

　　1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。

　　2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。 3、可在不間斷供水過程中清除水中的砂粒。

　　4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。

　　技術參數

　　1、進水濁度：≤320度

　　2、出水濁度：≤10度

　　3、進水壓力：0.2-1.2MPa

　　4、壓力損失：0.028 MPa

　　5、除砂直徑：＞0.1mm

　　旋流除沙器安裝

　　安裝要求

　　設備用3條地腳螺栓將設備支座固定在基礎臺上。設備基礎臺為混凝土砼制，混凝土基礎臺平面尺寸為圓形或正方形。尺寸如上表?；炷粱A(chǔ)臺高150mm。

　　1、設備安裝應做好基礎，基礎必須平整，也可直接安裝地面上。

　　2、安裝管道及水流方向。由于該設備工作過程中無運動部件，免維護，因此設計、安裝時可根據現場實際情況布置。設備之間凈距不小于1500mm，設備與墻體凈距不小于1000mm。設備與四周應留出不小于500mm維修空間。

　　4、管道支架設備進出口的管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。

　　5、管路連接旋流除污器進出水口及排污口連接均為國標法蘭。設備進水口、出水口均需加裝閥門。

　　旋流除沙器使用注意事項

　　1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。

　　2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。

　　3、安裝時設備四周應預留有足夠的維護空間。

　　4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。

　　5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水

　　6、排污結束后，關閉排污閥。

　　7、如排砂壓力不足，要關閉出水口處的閥門。

　　調試及維護

　　1、設備安裝應做好基礎臺，基礎臺必須平整，也可直接安裝在地面上。設備用膨脹螺栓3條將設備支座固定在水泥基礎臺上即可?；A(chǔ)臺為混凝土砼制，平面尺寸為圓形或正方形，尺寸見外形尺寸表?；炷粱A(chǔ)臺高150mm。

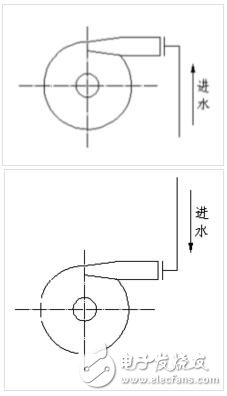

　　2、安裝時應注意管道及水流方向。

　　3、平面布置需要流出管理人員操作空間。由于該設備工作過程無運動部件，即該設備免維護。但需保持入口負荷穩定，排污閥開閉用力均勻。避免人為損壞。
