      SN74HC138 3 線路至 8 線路解碼器/多路解復用器

      數據：

      描述

      SNx4HC138器件設計用于需要極短傳播延遲時間的高性能存儲器解碼或數據路由應用。在高性能存儲器系統中，這些解碼器可用于最小化系統解碼的影響。當使用快速使能電路的高速存儲器時，這些解碼器的延遲時間和存儲器的使能時間通常小于存儲器的典型存取時間。這意味著解碼器引入的有效系統延遲可以忽略不計。

      特性

      • 專門針對高速存儲器解碼器和數據傳輸系統
      • 寬工作電壓范圍（2 V至6 V）
      • 輸出可以驅動多達10個LSTTL負載
      • 低功耗，最大80-μA CC
      • 典型t pd = 15 ns
      • ±4-mA輸出驅動，5 V
      • 低輸入電流，最大1-μA
      • 有效低輸出（選擇輸出低）
      • 合并三個使能輸入以簡化級聯或數據接收

      參數 與其它產品相比?編碼器和解碼器

      ?
      Function
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Channels (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      Configuration
      Type
      IOL (Max) (mA)
      IOH (Max) (mA)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Bits (#)
      Digital input leakage (Max) (uA)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      SN74HC138 SN54HC138 SN74HC138-Q1
      Decoder
      Demultiplexer ? ?      		 Decoder/Demultiplexer ? ? Decoder ? ?
      HC ? ? HC ? ? HC ? ?
      2 ? ? 2 ? ? 2 ? ?
      6 ? ? 6 ? ? 6 ? ?
      1 ? ? 1 ? ? 1 ? ?
      3.3
      5 ? ?      		 3.3
      5 ? ?      		 3.3
      5 ? ?
      28 ? ? 28 ? ? 28 ? ?
      0.08 ? ? 0.08 ? ? 0.08 ? ?
      45 ? ? 45 ? ? 45 ? ?
      3:8 ? ? 3:8 ? ? 3:08 ? ?
      Standard ? ? Standard ? ? Push-pull ? ?
      5.2 ? ? 5.2/-5.2 ? ? 5.2 ? ?
      -5.2 ? ? ? -5.2 ? ?
      Catalog ? ? Military ? ? Automotive ? ?
      -40 to 85 ? ? -55 to 125 ? ? -40 to 125 ? ?
      PDIP
      SO
      SOIC
      SSOP
      TSSOP ? ?      		 CDIP
      CFP
      LCCC ? ?      		 SOIC
      TSSOP ? ?
      See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16SSOP: 48 mm2: 7.8 x 6.2(SSOP)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 See datasheet (CDIP)
      See datasheet (CFP)
      20LCCC: 79 mm2: 8.89 x 8.89(LCCC) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
      8 ? ? 8 ? ? 8 ? ?
      5 ? ? 5 ? ? 5 ? ?
      0.75 ? ? 0.75 ? ? 0.75 ? ?
      2 ? ? 2 ? ? 2 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）

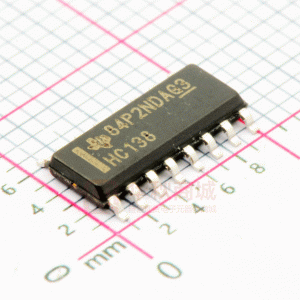

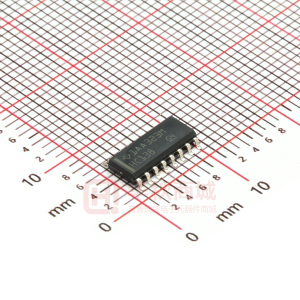

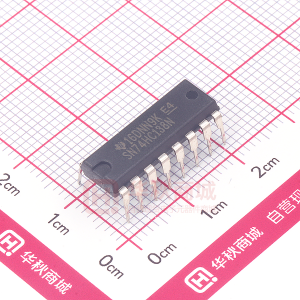

      元器件購買 SN74HC138 相關庫存
