HMC544A GaAs MMIC T/R開關，DC - 4 GHz
數據：
HMC544A產品技術英文資料手冊
優勢和特點
- 極低插入損耗： 0.2 dB (1 GHz)
- 高輸入P1dB： +39 dBm
- 高輸入IP3： +60 dBm
- 正控制電壓： 0/+3V至0/+5V

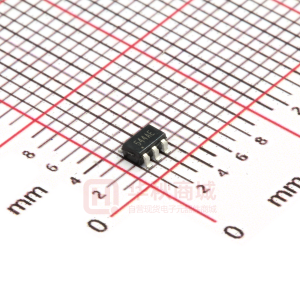

- 緊湊型SOT26 SMT封裝
產品詳情
HMC544A和HMC544AE均為低成本SPDT開關，采用6引腳SOT26封裝，適合在中等功率水平下要求極低插入損耗的收發應用。 這些器件可控制DC至4.0 GHz范圍的信號，尤其適合插入損耗低于0.5 dB的450、900、1900、2300和2700 MHz應用。 GaAs PHEMT設計在+3 V偏置時提供出色的+36 dBm 1dB壓縮點線性度性能和+60 dBm三階交調截點。 “關斷”狀態下，RF1和RF2反射斷開。 片內電路在極低直流電流時采用正控制電源工作。
應用
- 蜂窩/PCS/3G基礎設施?
- 基站和中繼器?
- WLAN, WiMAX和WiBro?
- 微波和固定無線電
方框圖
