優勢和特點

• 隔離：57 dB @ 3 GHz
  50 dB @ 6 GHz?
• 輸入 P1dB: +30 dBm
• 插入損耗： 1.5 dB（典型值，6 GHz）

• 非反射式設計
• 4x4 mm QFN SMT 封裝

產品詳情

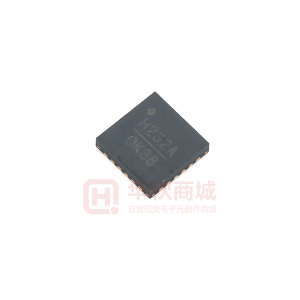

HMC232ALP4E是一款寬帶高隔離非反射式GaAs MESFET SPDT開關，采用低成本無引腳QFN表貼塑料封裝。 該開關的工作頻率范圍為直流至12 GHz，在最高3 GHz頻率下提供>57dB的隔離，在最高12 GHz頻率下提供>45 dB的隔離。 輸入P1dB壓縮為+30 dBm（典型值），同時輸入IP3為+48 dBm。 該開關采用-5/0V的互補負控制電壓邏輯線路工作，無需偏置電源。

應用

• 電信基礎設施?
• 微波無線電和VSAT
• 軍用無線電、雷達和ECM
• 測試儀器儀表

方框圖
