優勢和特點

• 低插入損耗： 0.27 dB
• 高輸入IP3： +54 dBm
• 低直流功耗

• 正控制電壓： 0/+3V至0/+8V

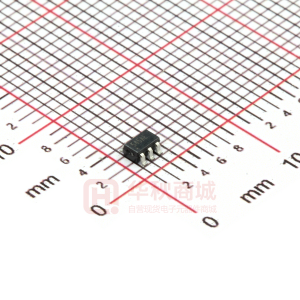

• 小型封裝： SOT26

產品詳情

HMC545A和HMC545AE均為低成本SPDT開關，采用6引腳SOT26塑料封裝，適用于要求極低插入損耗和極小尺寸的通用開關應用。 這些器件具有0.25 dB的典型損耗，可控制頻率范圍為DC至3.0 GHz的信號，尤其適合IF和RF應用，包括蜂窩/3G、ISM、汽車和筆記本電腦。 該設計提供出色的插入損耗性能，非常適合濾波器和接收機開關應用。 “關斷”狀態下，RF1和RF2反射短路。 兩個控制電壓所需的直流電流非常小，并與CMOS和一些TTL邏輯系列兼容。

• 蜂窩/3G基礎設施
• 專用移動無線手機
• WLAN、WiMAX和WiBro
• 汽車遠程信息系統
• 測試設備

方框圖
