優勢和特點

• 溫度補償型內部肖特基二極管 RF 檢波器
• 寬輸入頻率范圍：300MHz 至 7GHz
• 寬輸入功率范圍：–32dBm 至 12dBm
• 緩沖檢波器輸出
• 寬 V_CC 范圍：2.7V 至 6V
• 低工作電流：550μA
• 低停機電流：< 2μA

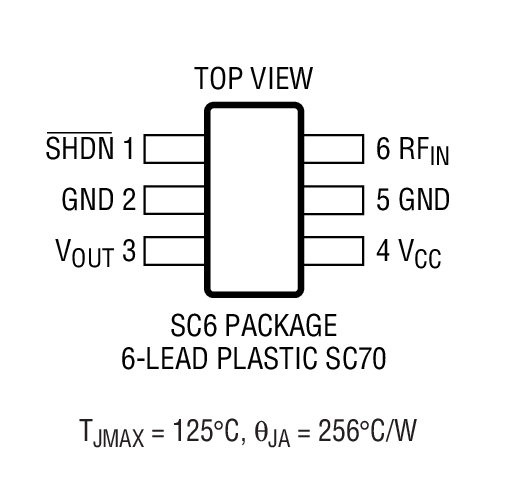

• SC70 封裝


產品詳情

LTC^?5508 是一款面向 RF 應用、工作頻率范圍為 300MHz 至 7GHz 的 RF 功率檢波器。在一個小外形 SC70 封裝內集成了一個溫度補償型肖特基二極管峰值檢波器和緩沖放大器。電源電壓范圍專為采用單節鋰離子電池或三節鎳氫金屬 (NiMH) 電池供電的操作進行了優化。

采用一個片內肖特基二極管對 RF 輸入電壓進行峰值檢波。檢波電壓被緩沖并提供給 V_OUT 引腳。一種省電的停機模式可將電源電流降至 2μA 以下。

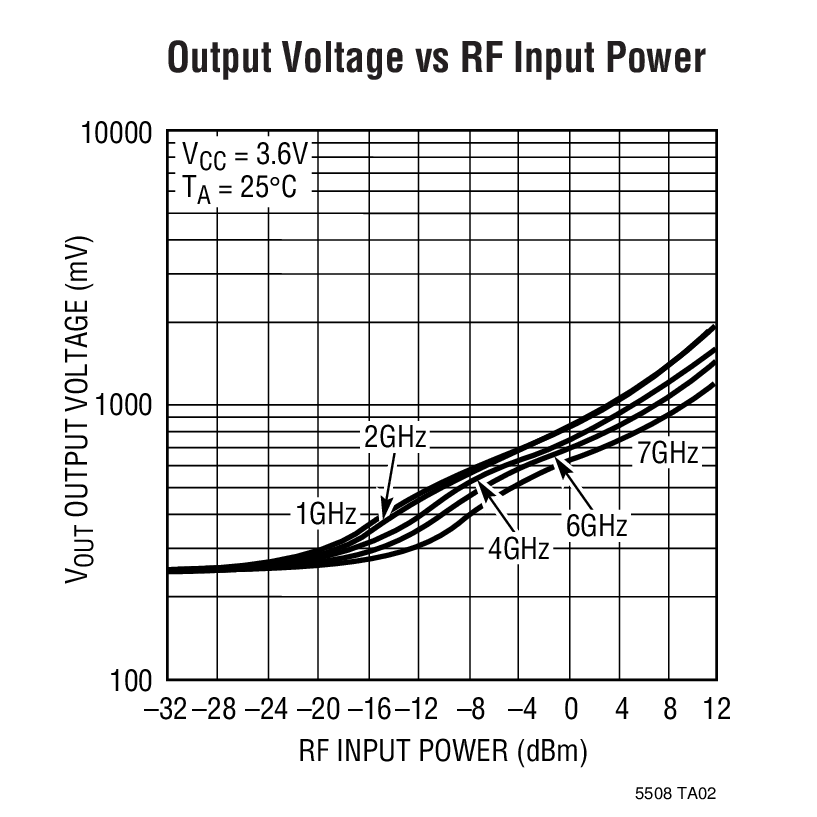

LTC5508 在 –32dBm 至 12dBm 的輸入功率電平范圍內工作。

應用

• 802.11a、802.11b、802.11g、802.15
• 多模式移動電話產品
• 光數據鏈路
• 無線數據調制解調器
• 無線和電纜通信基礎設施
• RF 功率警報
• 包絡檢波器


方框圖
