優勢和特點

• 寬帶單端RF輸入
• ±1 dB檢測精度：3.9 GHz
• 輸入動態范圍： -65 dBm至+7 dBm
• 獨立的RF信號波形及波峰因數
• 數字可編程集成帶寬
• 出色的溫度穩定性
• 關斷模式
• 24引腳4x4mm SMT封裝： 16mm2

產品詳情

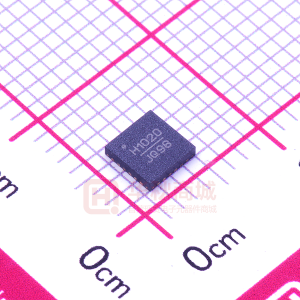

HMC1020LP4E功率檢波器設計用于RF功率測量和頻率高達3.9 GHz.的控制應用。 該檢波器提供精確的任何寬帶、單端RF/IF輸入信號均方根表示。 輸出為溫度補償式、單調表示實信號功率，采用72 dB的輸入檢測范圍測量。

HMC1020LP4E極其適用于寬帶寬、寬動態范圍應用，這些應用需重復測量實信號功率，尤其當RF/IF波形和/或波峰因數隨時間變化時。

HMC1020LP4E集成帶寬可通過輸入引腳SCI1-4在超過30倍范圍進行數字編程。 這樣，用戶可動態設置工作帶寬，還支持在同一平臺上檢測不同類型的調制工作。

HMC1020LP4E在輸出級集成了內部運算放大器，提供斜率和截點調整并支持控制器應用。

典型應用

• 對數–>均方根(RMS)轉換
• Tx/Rx信號強度指示(TSSI / RSSI)
• RF功率放大器效率控制
• 接收機自動增益控制
• 發射機功率控制

方框圖
