優勢和特點

• 固定增益：22.2 dB
• 可在30 MHz至6 GHz的寬范圍內工作
• 高動態范圍增益模塊
• 輸入和輸出內部匹配50 Ω
• 集成偏置控制電路
• OIP3：40.0 dBm (900 MHz)
• P1dB：21.0 dBm (900 MHz)
• 噪聲系數：2.1 dB (900 MHz)
• 5 V單電源供電
• 低靜態電流：94 mA
• 寬工作溫度范圍：-40℃至+105℃

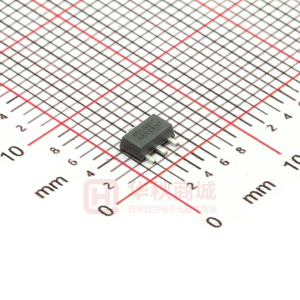

• 高效散熱型SOT-89封裝
• ESD額定值：±1.5 kV（1C類）

產品詳情

ADL5611是一款單端RF/IF增益模塊放大器，可在30 MHz至6 GHz范圍內提供寬帶操作。ADL5611在極高OIP3 （高于40.0 dBm）時具有低噪聲系數2.1 dB，可提供高動態范圍。

ADL5611具有22.2 dB增益，增益不隨頻率、溫度、電源、器件而變化。該放大器采用工業標準SOT-89封裝，在輸入和輸出內部匹配50 Ω，能夠簡單地使用于各種不同的應用中。所需的外部元件只有輸入/輸出交流耦合電容、電源去耦電容和偏置電感。

ADL5611具有±1.5 kV高額定ESD值（1C類），額定溫度范圍為寬溫度范圍：?40°C至+105°C。

同時提供完全填充并符合RoHS標準的評估板。

方框圖
