優勢和特點

• 輸入P0.1dB： +33 dBm (+5V)
• 插入損耗： 0.6 dB
• 正控制電壓： +3V或+5V

• 隔離： 27 dB
• 2x2 mm無引腳DFN
  SMT封裝，4 mm²

產品詳情

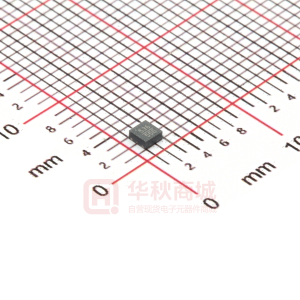

HMC536LP2(E)是一款DC至6 GHz GaAs MMIC T/R開關，采用無引腳2x2 mm DFN LP2表貼封裝，帶有裸露接地焊盤。 該開關非常適合蜂窩、WiMAX和WiBro接入點和用戶應用，具有0.6 dB的低插入損耗和+54 dBm的高輸入IP3。 該開關在6 GHz上提供出色的功率處理性能，并且P0.1dB壓縮點分別為+29 dBm (+3V)和+33 dBm（+5V控制電壓）。 片內電路可在很低的DC電流下實現0/+3V或0/+5V的正電壓控制。 HMC536LP2(E)占用面積僅為4 mm2，非常適合需要小尺寸的應用。

應用

• 蜂窩/PCS/3G基礎設施
• WiMAX、WiBro和固定無線
• CATV/CMTS?
• 測試儀器儀表

方框圖
