優勢和特點

• 高共模瞬變抗擾度： 100 kV/μs
• 對輻射和傳導噪聲的高抗干擾能力
• 低傳播延遲： 13 ns（最大值，5 V），15 ns（最大值，1.8 V）
• 1最大數據速率：150 Mbps
• 低動態功耗
• 1.8 V至5 V電平轉換
• 工作溫度最高可達：
• 故障安全高或低選項

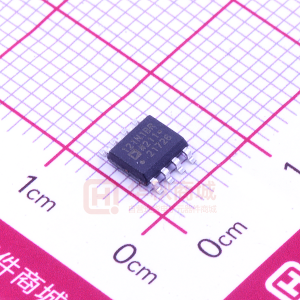

• 8引腳SOIC封裝，符合RoHS標準
• 欲了解更多特性，請參考數據手冊

產品詳情

ADuM120N/ADuM121N均為采用ADI公司iCoupler?技術的雙通道數字隔離器。這些隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。 這些器件的最大傳播延遲為13 ns，在5 V下脈沖寬度失真小于3 ns。 具有嚴格的3.0 ns（最大值）通道匹配。

ADuM120N/ADuM121N數據通道屬于獨立式通道，提供多種配置選擇，可承受3 kV rms的電壓額定值（請參見“訂購指南”）。 這些器件均可采用1.8 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。

與其它光耦合器不同，可確保不存在輸入邏輯轉換時的直流正確性。 它們提供兩種不同的故障安全選項，輸入電源未用或輸入禁用時，輸出轉換到預定狀態。

ADuM120N0與ADuM1285引腳兼容，ADuM120N1與ADuM1280和ADuM1200引腳兼容。 ADuM121N0與ADuM1286引腳兼容，ADuM121N0與ADuM1281和ADuM1201引腳兼容。

應用

• 通用多通道隔離
• 工業現場總線隔離

方框圖
