優勢和特點

• 5 kV rms隔離RS-485/RS-422收發器，可配置為半雙工或全雙工
• isoPower?集成式隔離DC/DC轉換器
• RS-485輸入/輸出引腳
  提供±15 kV ESD保護
• 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準
• 數據速率：16 Mbps

• 5 V或3.3 V電源供電
• 總線最多支持與256個節點連接
• 開路和短路故障保護接收器輸入
• 高共模瞬變抗擾度：>25 kV/μs
• 欲了解更多特性，請參考數據手冊

產品詳情

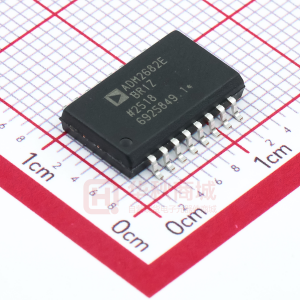

ADM2682E/ADM2687E是具備±15 kV ESD保護功能的完全集成式5 kV rm信號和電源隔離數據收發器，適合多點傳輸線路上的高速通信應用。ADM2682E/ADM2687E集成了一個5 kV rms隔離DC/DC電源，省去了外部DC/DC隔離模塊。

器件針對平衡傳輸線路而設計，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)標準。

該器件集成ADI公司的iCoupler?技術，將一個3通道隔離器、一個三態差分線路驅動器，一個差分輸入接收器和ADI公司的isoPower?DC/DC轉換器集成于單封裝中。它們采用5V或者3.3V單電源供電，實現完全集成的信號和電源隔離RS-485解決方案。

ADM2682E/ADM2687E驅動器具有高電平有效使能特性。此外具有低電平有效接收器使能特性，禁用時可使接收器輸出進入高阻態。

這些器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC高集成度封裝，爬電距離和電氣間隙大于8 mm。

ADM2682E/ADM2687E采用isoPower技術，使用高頻開關元件通過變壓器傳輸電力。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。有關電路板布局考量因素的詳細信息，請參考AN-0971應用筆記：“isoPower器件的輻射控制建議”。

應用

• 隔離式RS-485/RS-422接口
• 工業現場網絡
• 多點數據傳輸系統

方框圖
