LT3092 200mA、兩端可編程電流源

數據： LT3092產品技術英文資料手冊

優勢和特點

可編程兩端電流源
最大輸出電流：200mA
寬輸入電壓范圍：1.2V 至 40V
無需輸入/輸出電容器
用電阻比來設定輸出電流
初始 SET 引腳電流準確度：1%
反向電壓保護
反向電流保護
<0.001%/V 電壓調節 (典型值)
具電流限制和熱停機保護功能

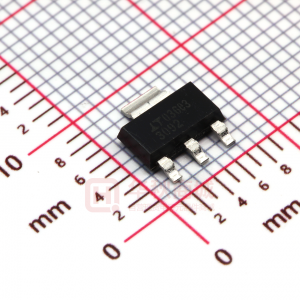

采用 8 引腳 SOT-23、3 引腳 SOT-223 和 8 引腳 3mm x 3mm DFN 封裝

產品詳情

LT^?3092 是一款可編程兩端電流源。它僅需兩個電阻器來設定一個 0.5mA 至 200mA 的輸出電流。眾多的模擬方法適合于對輸出電流進行主動編程。LT3092 可在未使用輸入和輸出電容器的情況下實現穩定，并提供了高 DC 和 AC 阻抗。此特點使得該器件能夠在本質安全應用中運作。

這款器件的 SET 引腳具有 1% 初始準確度和低溫度系數。電流調節性能優于 10ppm/V (在 1.5V 至 40V 的電壓范圍)。

LT3092 能夠在一種兩端電流源配置中運作 (與信號線串聯)。它非常適合用來驅動傳感器、遠程電源，并作為一個用于局部電源的精準電流限制器。

該器件的內部保護電路包括反向電池和反向電流保護、電流限制和熱限制。LT3092 采用 8 引腳 TSOT-23、3 引腳 SOT-223 和 8 引腳 3mm x 3mm DFN 封裝。
