CM1213 低電容ESD保護陣列
數據：
數據表：6和8通道低電容ESD保護陣列
用于需要最小電容負載的電子元件或子系統。這些器件非常適用于保護具有高數據和時鐘速率的系統或需要低電容負載的電路。每個ESD通道由一對串聯的二極管組成，它們將正或負ESD電流脈沖引導至正（VP）或負（VN）電源軌。齊納二極管嵌入在VP和VN之間，具有兩個優點。首先，它可以保護VCC導軌免受ESD沖擊，其次，它不需要旁路電容，否則需要吸收正向ESD沖擊接地。根據IEC 61000-4-2標準，CM1213可防止高達±8kV的ESD脈沖。
| 特性 |
| |
- 通道輸入電容匹配為0.02pF
典型值是差分信號的理想選擇 |
| |
| 應用 | 終端產品 |
- 通用高速數據線ESD保護，USB2.0，DVI，SATA
| - 臺式電腦，筆記本電腦，機頂盒，數字電視，液晶顯示器
|

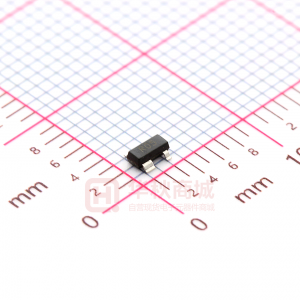

電路圖、引腳圖和封裝圖
![]()
