描述

這款高增益光耦系列 使用發(fā)光二極管和集成的高增益光電探測器，在輸入和輸出之間提供極高的電流傳輸率。光電二極管和輸出級的獨立引腳可產生TTL兼容的飽和電壓和高速操作。如果需要，可以將VCC和VO端子連接在一起以實現常規(guī)的光電靈活操作?；窘尤虢K端允許進行增益帶寬調整。

6N139用于CMOS，LSTTL或其他低功耗應用。在0 ^o C至70 ^o C工作范圍內，保證最小電流傳輸率為400％，僅為0.5 mA的LED電流。

選擇可根據要求提供低至250 mA的較低輸入電流。

功能

• 高電流傳輸率 - 2000％典型
• 低輸入電流要求 - 0.5 mA
• TTL兼容輸出 - 0.1 V VOL典型
• 性能保證在0°C至0°C的溫度范圍內70°C
• 基本訪問允許增益帶寬調整
• 高輸出電流 - 60 mA
• 安全認證
  UL認可 - 2500 V rms適用于1根據UL 1577認證，分鐘和5000 V rms 1分鐘（選件020）

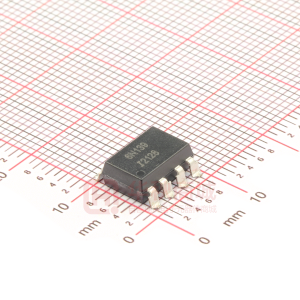

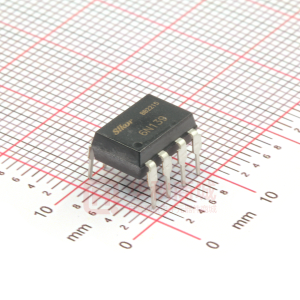

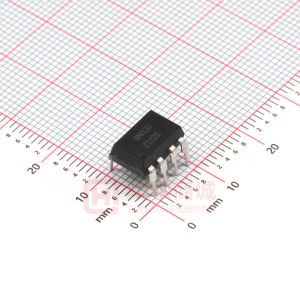

• 提供8引腳DIP或SOIC-8封裝或寬體封裝
• 可用選項包括：
  020 = 5000 Vrms / 1分鐘UL額定值選項
  300 =鷗翼表面貼裝選項
  500 =卷帶包裝選項
  XXXE =無鉛選項

應用

• 接地隔離大多數邏輯系列 - TTL / TTL，COMS / TTL，CMOS / CMOS，LSTTL / TTL，CMOS / LSTTL
• 低輸入電流線路接收器
• EIA RS-232C線路接收器
• 電話鈴聲檢測器
• 117 V交流線路電壓狀態(tài)指示燈 - 低輸入功率耗散
• 低功耗系統(tǒng) - 接地隔離
