發視頻資料介紹
?

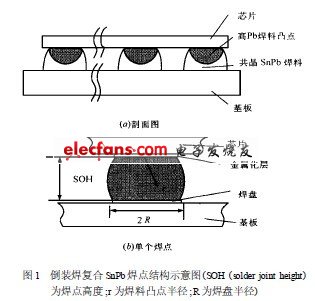

本文給出了倒裝焊(flip2chip) 焊點形態的能量控制方程,采用Surface Evolver 軟件模擬了倒裝焊復合SnPb 焊點(高Pb 焊料凸點,共晶SnPb 焊料焊點) 的三維形態. 利用焊點形態模擬的數據,分析了芯片和基板之間SnPb焊點的高度與焊點設計和焊接工藝參數的關系. 研究表明:共晶SnPb 焊料量存在臨界值,當共晶SnPb 焊料量小于臨界值時,焊點的高度等于芯片上高Pb 焊料凸點的半徑值;當共晶SnPb 焊料量大于臨界值時,焊點的高度隨共晶SnPb焊料量的增加而增加. 另外,采用無量綱的形式給出了焊點高度與共晶焊料量、焊盤尺寸、芯片凸點的尺寸,芯片重量之間的關系模型,研究結果對倒裝焊焊點形態的控制、工藝參數的優化和提高焊點可靠性具有指導意義.
