?特性描述

FZH13（深圳市方中禾科技）是高精度的單通道LED恒流驅動芯片，芯片可由一個外接電阻調整輸出電流的大小。芯片具有極低的恒流輸出轉折壓降，具有寬的輸入電壓范圍，極高的恒流輸出精度和恒流輸出穩定度。此外，F(xiàn)ZH13還支持 100Hz~20kHz頻率范圍內的PWM調光，且在 100Hz條件下可實現 1024:1的調光深度 。芯片具有過溫保護功能，當芯片結溫達到 135℃時，隨著芯片溫度繼續上升，芯片會線性降低輸出電流。FZH13質量可靠，性能優秀，在各種 LED照明產品中非常簡單易用。

功能特點

?單通道恒流LED驅動

? 15～350mA,外部電阻設定電流

?寬輸入電壓范圍：4.5V ~ 24V

? 100Hz~20kHz調光頻率

?超低drop-out壓降（20mA驅動時，低至 300mV）

? ±5%輸出電流精度

?電源及負載調變率 0.1%/V

? SOT23-6及SOIC8-EP無鉛環保封裝

應用領域

l標識牌照明（商標、指示牌、倉庫存儲、停車場等）

l發光字

l燈條，燈帶。

管腳定義：

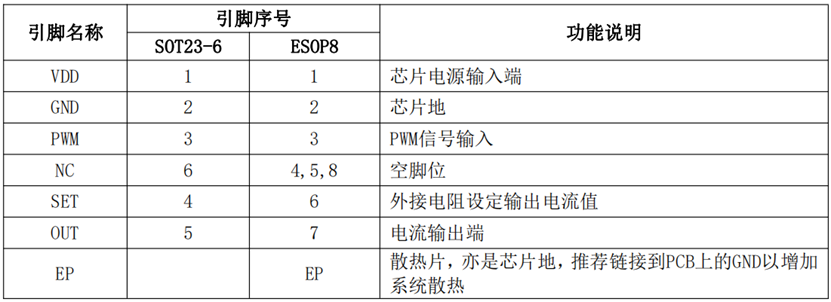

管腳功能定義：

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附樱?能會造成ESD損壞或者性能下降，芯片無法正常工作。

電氣參數

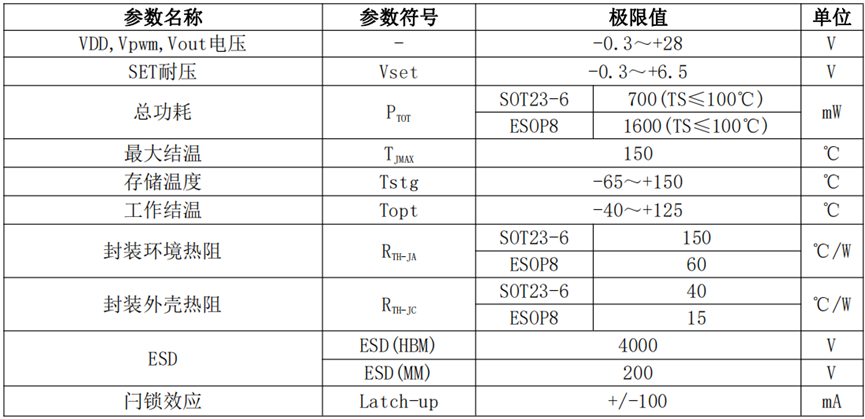

1、極限工作條件

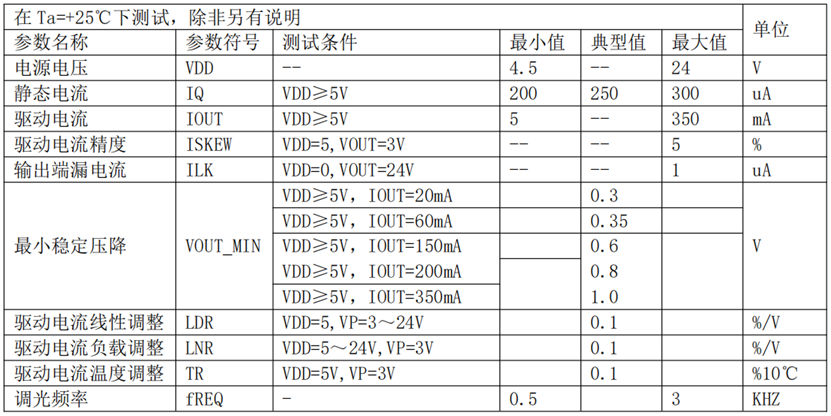

2、推薦工作條件

應用信息

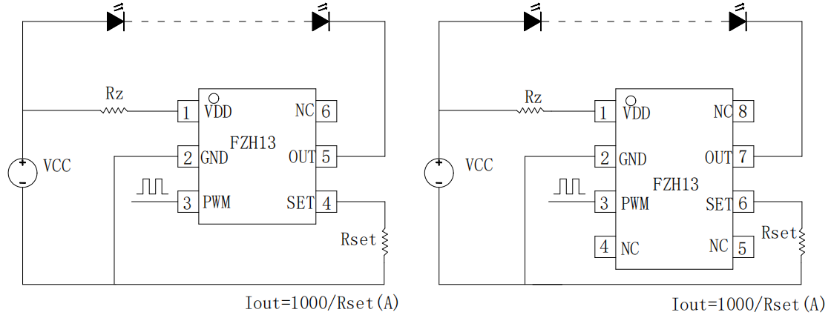

典型恒流驅動應用原理圖如下：

VDD的限流電阻Rz的計算方式，Rz=(VCC-5.5)/2mA。如VCC=24V，則Rz的阻值為 9.25KΩ；VCC=12V， 則R的阻值為 3.25KΩ。

輸出電流設定

RSET腳用于設定輸出電流，在使芯片管腳外接一個電流設定電阻SET到地，輸出的電流就可以由下式算出：

ILED = (1000/RSET) A

如外接電阻 5KΩ，則輸出電流為 200mA。

注意事項：布板時應盡量讓電阻Rset靠近SET腳，否則容易產生干擾導致恒流不穩定。

FZH13為單通道線性 LED恒流驅動芯片，產品應用簡單，可為各種照明及背光系統提供高品質恒流驅動。

封裝熱阻

在應用時需充分考慮整個照明系統的功耗與散熱問題。選用芯片電流值越高，越須降低 FZH13輸出端壓降，以避免芯片及系統本身過熱。降低輸出端電壓的方法如下:

u在能維持恒流的情況下，盡量降低電源電壓。

u在能維持恒流的情況下，盡量增加恒流串聯回路中 LED的數量。

u在能維持恒流的情況下，于恒流串聯回路中，加上降壓電阻，以減少 FZH13的輸出端電壓。

產品的功耗取決于以下因素：

θJA,PCB 版圖，應用環境氣流以及芯片結溫與環境溫差。

芯片的最大功耗可以根據以下公式換算：

TJ(MAX)是最高結溫；TA 是環境溫度；θJA是熱阻。

芯片最高結溫是125°C，最高工作環境溫度可由FZH13功耗及熱阻來計算。FZH13的SOT23-6 和 ESOP8封裝在 51 x 51mm 2oz雙層 PCB板上的熱阻分別約為 150°C/W和 60°C/W，因此在 25°C工作 溫度下的最大功耗是：

如果增加環境的空氣對流，或者選用更好散熱條件的 PCB板，則產品可以支持更高的應用功耗。

過溫保護：線性降電流

IC 結溫過高可能會造成芯片損壞、系統發熱著火等不可彌補的損失。過高的結溫可能由大電流工作、線路板設計差或環境溫度高等因素造成。

FZH13具有過溫保護功能。在 T芯片結溫上升到 135°C時，過溫保護電路會開始限制芯片輸出電 流。輸出電流在芯片結溫達到 160°C時，輸出電流會線性降低到 0。

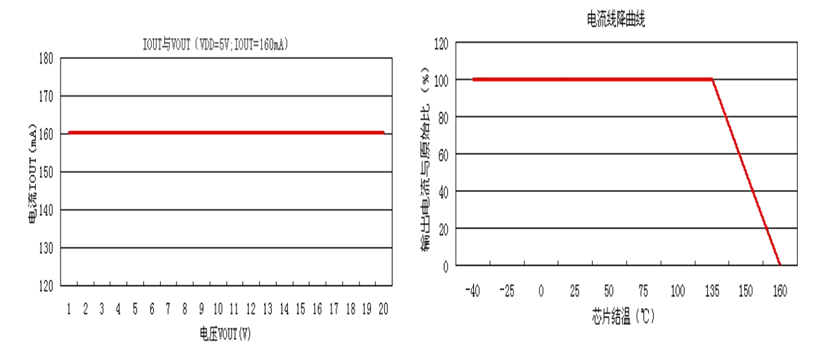

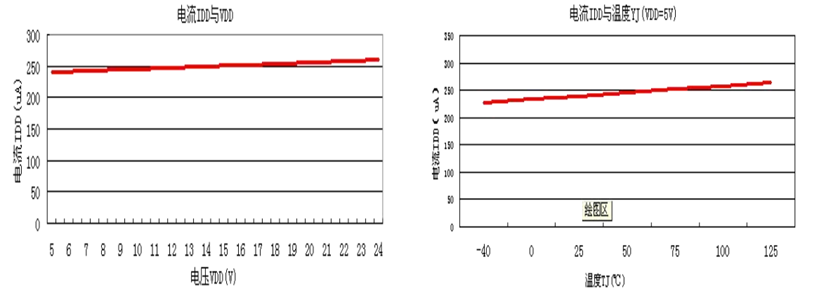

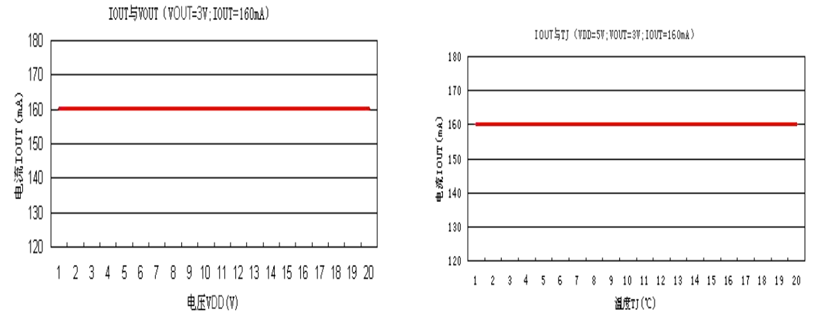

典型工作特性曲線

測試條件： TJ=25℃，VDD=5.0V,VP=3.0。

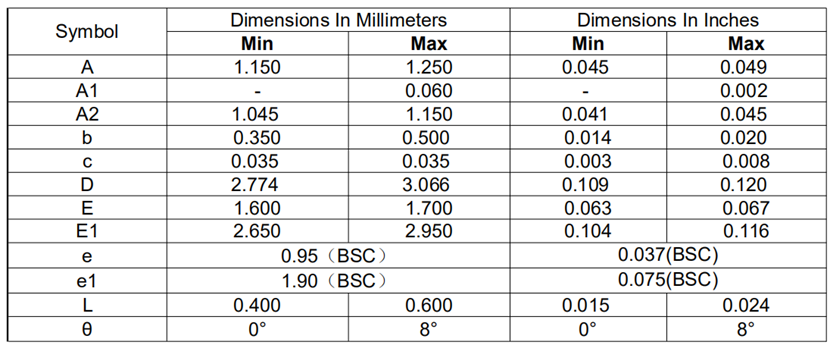

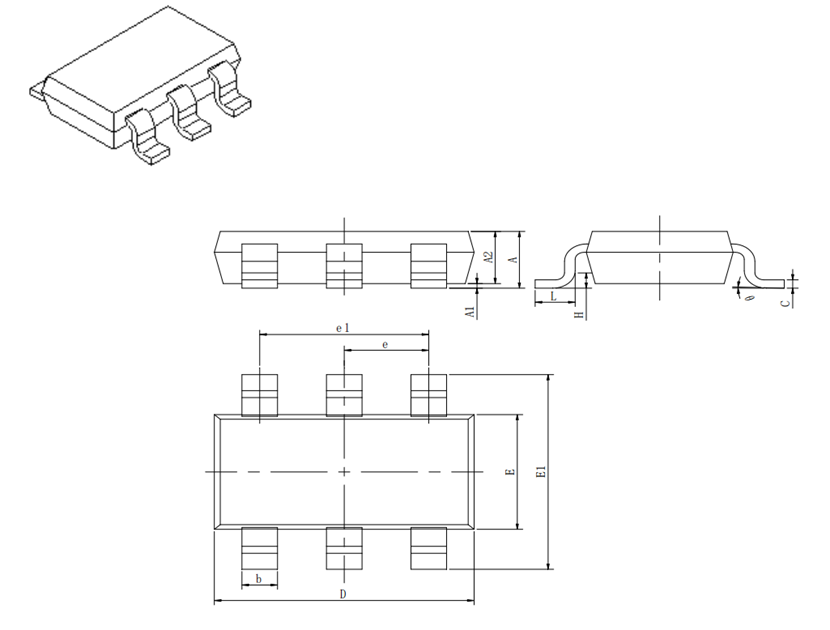

IC封裝示意圖(SOT23-6)

l All specs and applications shown above subject to change without prior notice.

(以上電路及規格僅供參考,如本公司進行修正，恕不另行通知。)

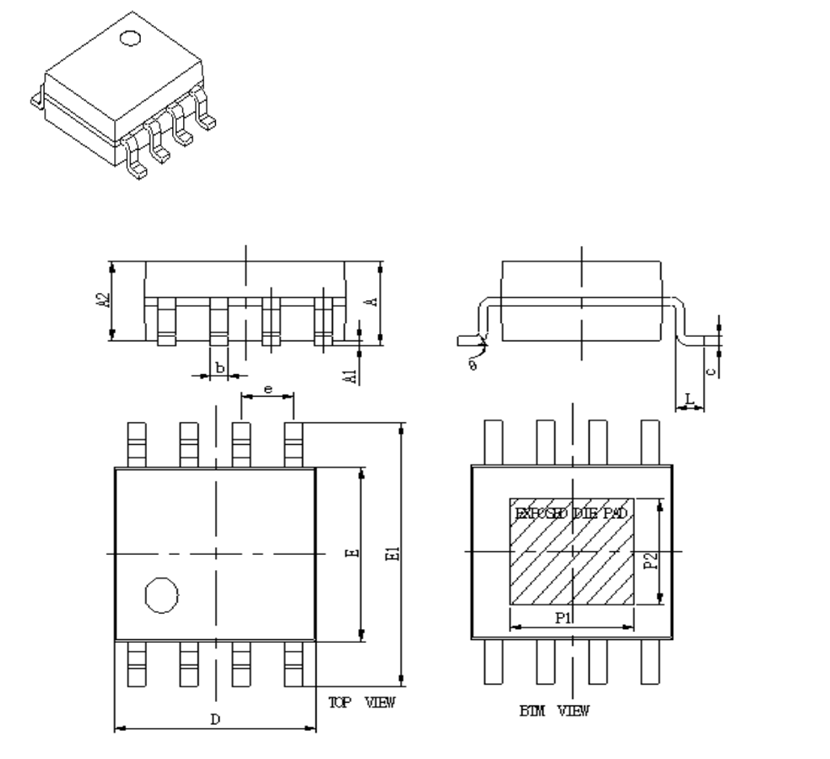

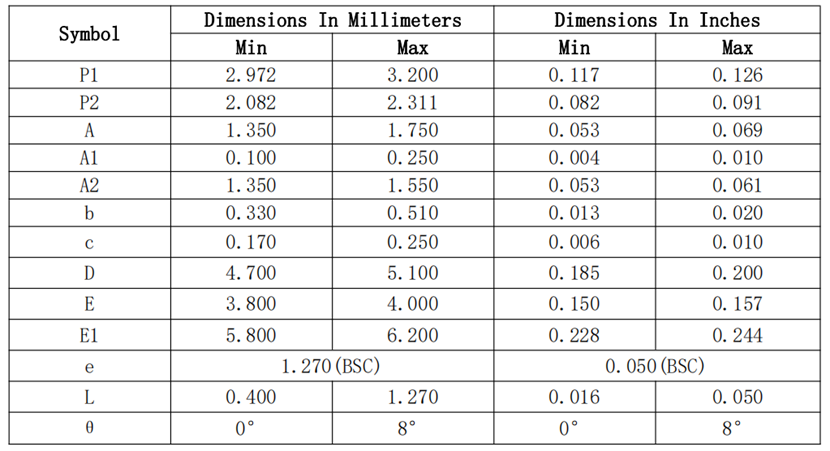

IC封裝示意圖(ESOP8)

l All specs and applications shown above subject to change without prior notice.

(以上電路及規格僅供參考,如本公司進行修正，恕不另行通知。)
