?一、概述

FZH183（深圳市方中禾科技）是帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、LED高壓驅動、鍵盤掃描等電路。主要應用于冰箱、空調、家庭影院等產品的高段位顯示屏驅動。

二、特性說明

? 采用功率CMOS工藝

? 顯示模式 14段×8位

? 鍵掃描（8×2bit）

? 輝度調節電路（占空比8級可調）

? 串行接口（CLK，STB，DIO）

? 振蕩方式：RC振蕩（450KHz+5%）

? 內置上電復位電路

? 采用SOP32封裝

三、管腳定義：

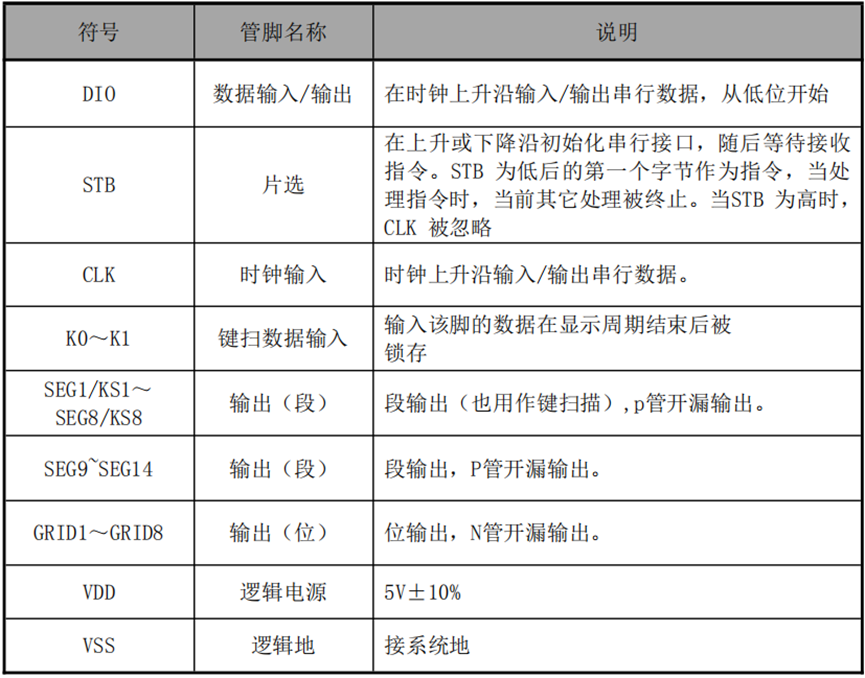

四、管腳功能說明：

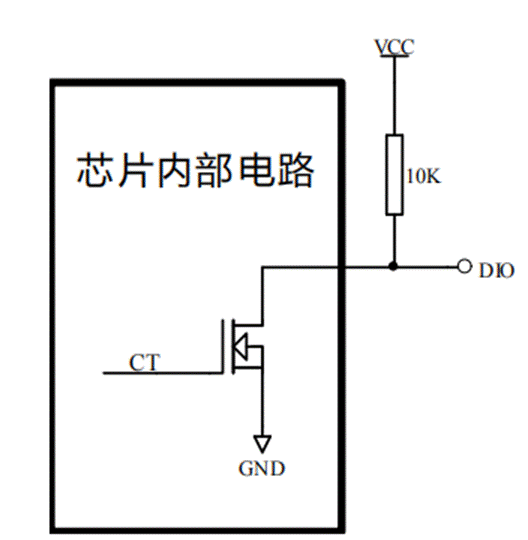

▲注意：DIO口輸出數據時為N管開漏輸出，在讀鍵的時候需要外接1K-10K的上拉電阻。本公司推

薦10K的上拉電阻。DIO在時鐘的下降沿控制N管的動作，此時讀數時不穩定，你可以參考圖（數據讀?。跁r鐘的上升沿讀數才時穩定。

五、顯示寄存器地址和顯示模式：

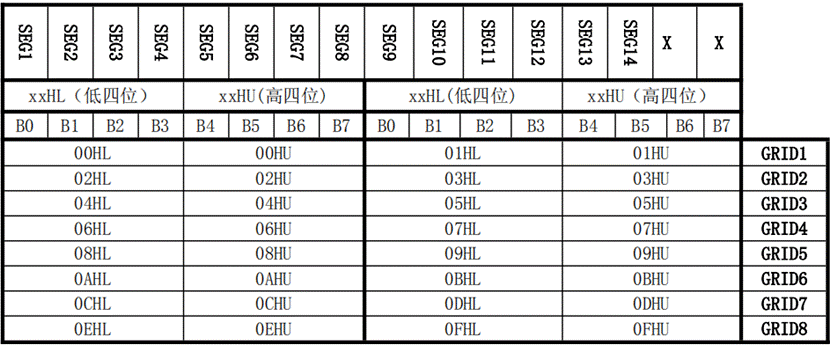

該寄存器存儲通過串行接口從外部器件傳送到FZH183的數據，地址從00H-0FH共16字節單元，分別與芯片SGE和GRID管腳所接的LED燈對應，分配如下圖：

寫LED顯示數據的時候，按照從顯示地址從低位到高位，從數據字節的低位到高位操作。

寫LED顯示數據的時候，按照從低位地址到高位地址，從字節的低位到高位操作；在運用中沒有使用到的SEG輸出口，在對應的BIT地址位寫0。

六、鍵掃描和鍵掃數據寄存器：

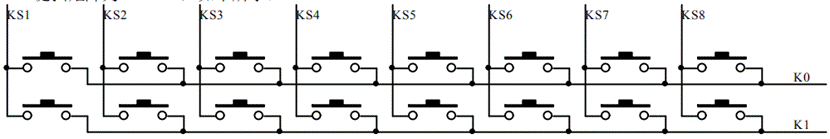

鍵掃矩陣為8×2bit，如下所示：

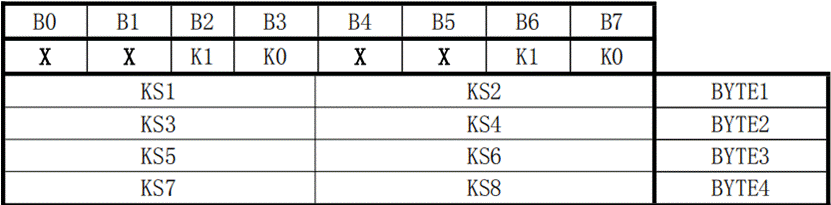

鍵掃數據儲存地址如下所示，先發讀鍵命令后，開始讀取按鍵數據BYTE1—BYTE4字節，讀數據從低位開始輸出。芯片K和KS引腳對應的按鍵按下時，相對應的字節內的 BIT位為1。

▲注意：

1、FZH183最多可以讀4個字節，不允許多讀。

2、讀數據字節只能按順序從BYTE1-BYTE4讀取，不可跨字節讀。例如：硬件上的K1與KS8

對應按鍵按下時，此時想要讀到此按鍵數據，必須需要讀到第4個字節的第6BIT位，才可讀出數據。

3、組合鍵只能是同一個KS，不同的K引腳才能做組合鍵；同一個K與不同的KS引腳不可以

做成組合鍵使用。

六、指令說明：

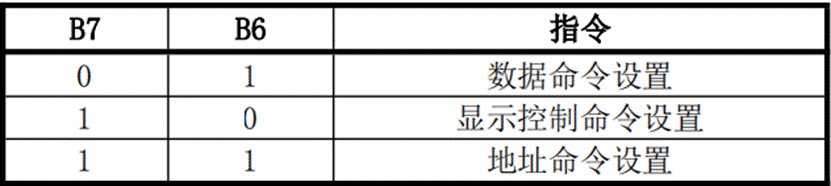

指令用來設置顯示模式和LED驅動器的狀態。在STB下降沿后由DIO輸入的第一個字節作為

一條指令。經過譯碼，取最高B7、B6兩位比特位以區別不同的指令。

如果在指令或數據傳輸時STB被置為高電平，串行通訊被初始化，并且正在傳送的指令或數據無效（之前傳送的指令或數據保持有效）。

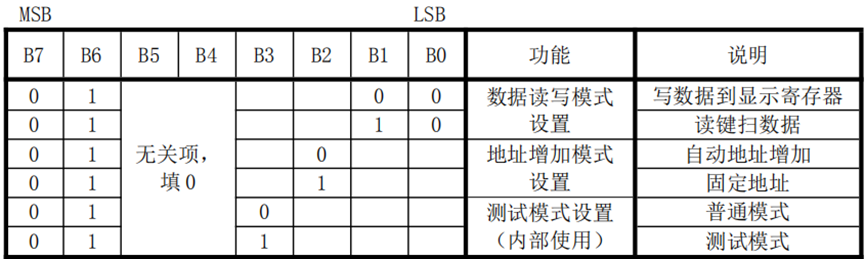

6.1數據命令設置：

該指令用來設置數據寫和讀，B1和B0位不允許設置01或11。

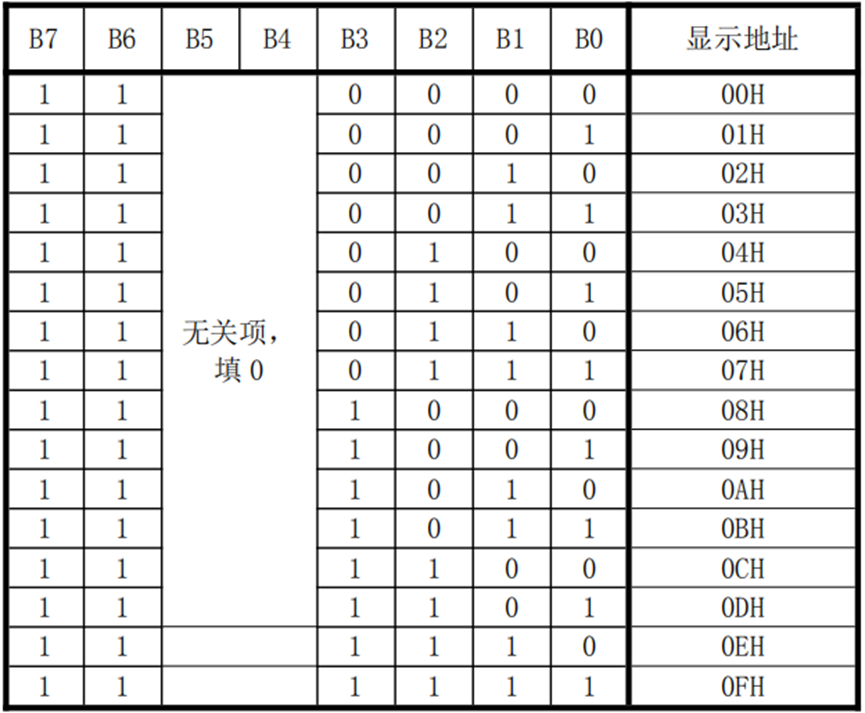

6.2地址命令設設置：

該指令用來設置顯示寄存器的地址。

如果地址設為10H或更高，數據被忽略，直到有效地址被設定。

上電時，地址默認設為00H。

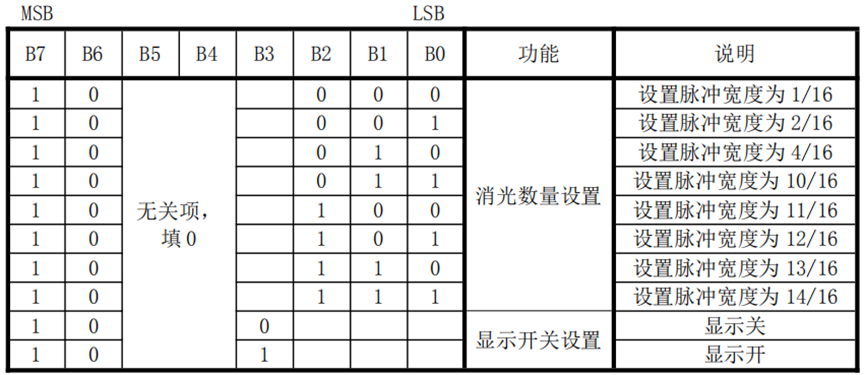

6.3顯示控制：

七、串行數據傳輸格式：

讀取和接收1個BIT都在時鐘的上升沿操作。

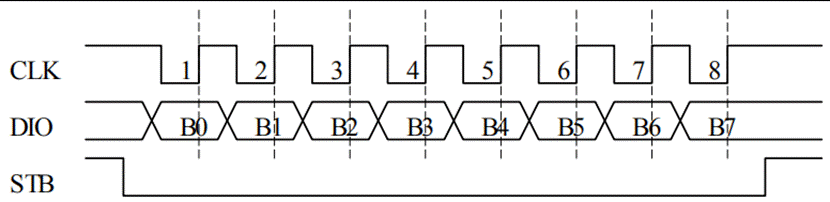

7.1數據接收（寫數據）

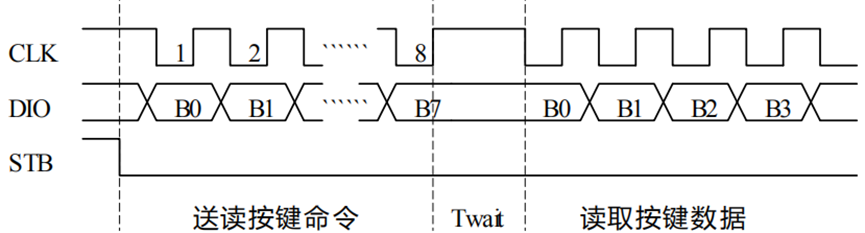

7.2數據讀?。ㄗx數據）

▲注意：

讀取數據時，從串行時鐘CLK的第8個上升沿開始設置指令到CLK下降沿讀數據之間需要一

個等待時間Twait(最小1μS)。

八、顯示和鍵掃：

8.1顯示

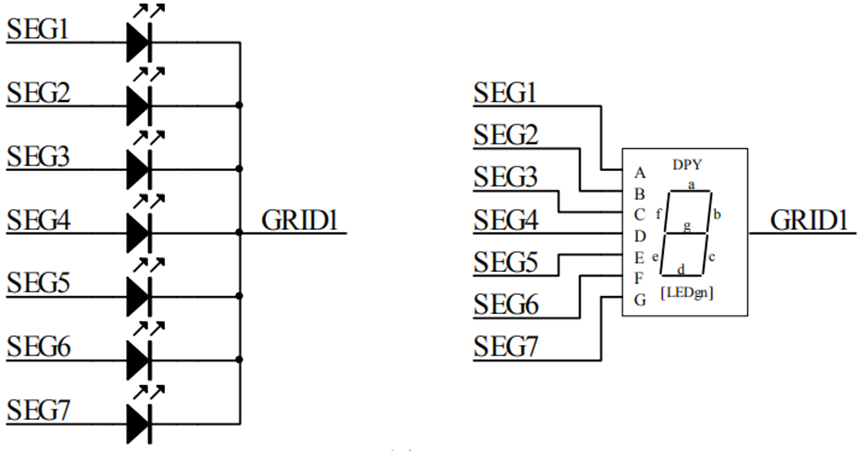

1、驅動共陰數碼管：

上圖給出共陰數碼管的連接示意圖，如果讓該數碼管顯示“0”，那你需要在GRID1為低電平

的時候讓SEG1，SEG2，SEG3，SEG4，SEG5，SEG6為高電平，SEG7為低電平，查看圖顯示地址表格，只需在00H地址單元里面寫數據3FH就可以讓數碼管顯示“0”。

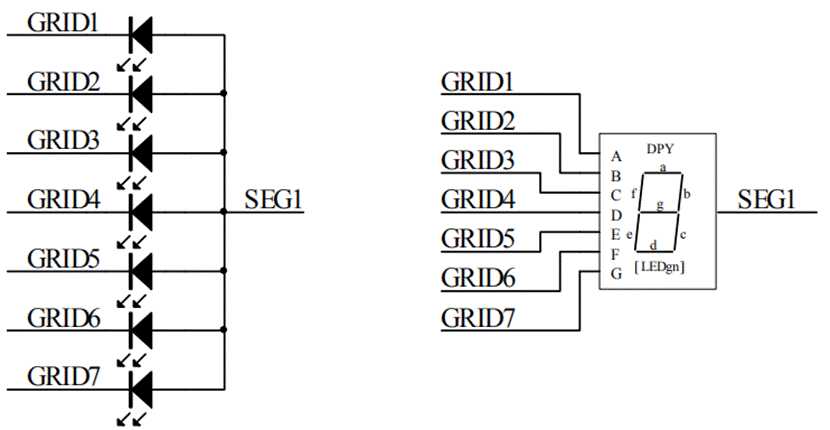

2、驅動共陽數碼管：

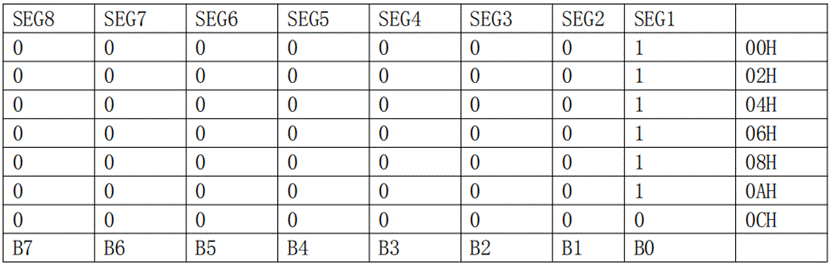

上圖給出共陽數碼管的連接示意圖，如果讓該數碼管顯示“0”，那你需要在GRID1，GRID2，

GRID3，GRID4，GRID5，GRID6為低電平的時候讓SEG1為高電平，在GRID7為低電平的時候讓SEG1為低電平。要向地址單元00H，02H，04H，06H，08H，0AH里面分別寫數據01H，其余的地址單元全部寫數據00H。

▲注意：SEG1-14為P管開漏輸出，GRID1-8為N管開漏輸出，在使用時候，SEG1-14只能接LED的陽極， GRID只能接LED的陰極，不可反接。

8．2鍵盤掃描：

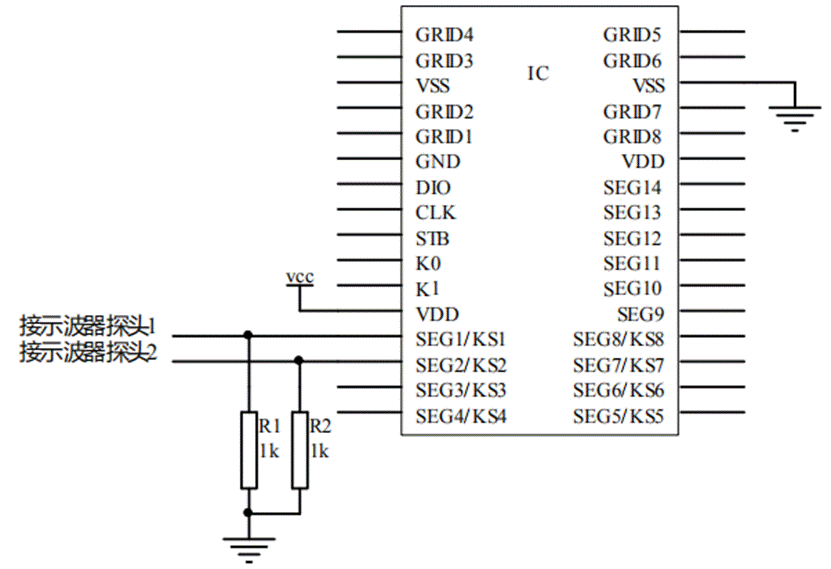

你可以按照下圖用示波器觀察觀察SEG1/KS1和SEG2/KS2的輸出波形。

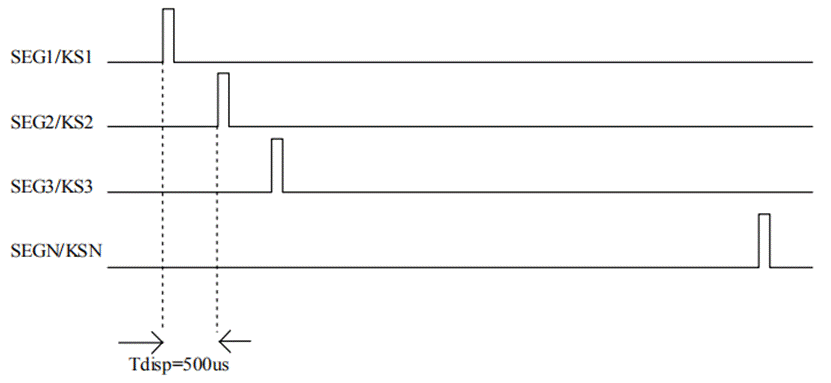

IC在鍵盤掃描的時候SEGN/KSN的波形：

Tdisp和IC工作的振蕩頻率有關，我公司的FZH183經過多次完善，振蕩頻率不完全一致。

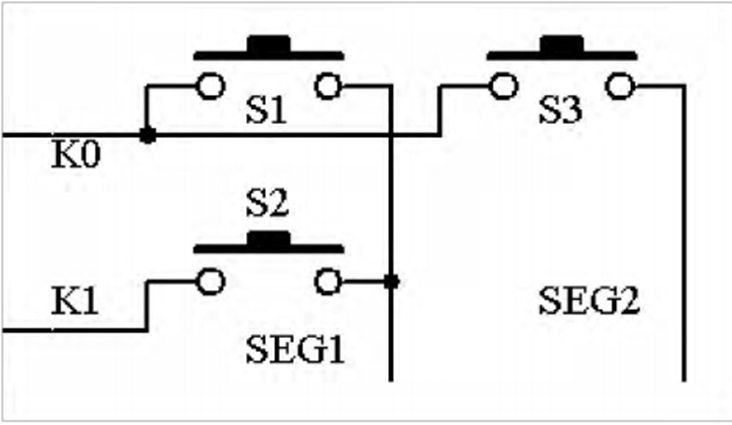

500US僅僅提供參考，以實際測量為準。一般情況下我們使用下圖，可以滿足按鍵設計的要求。

當S1被按下的時候，在第1個字節的B0讀到“1”。如果多個按鍵被按下，將會讀到多個

“1”，當S2，S3被按下的時候，可以在第1個字節的B1，B3讀到“1”。

九、應用時串行數據的傳輸：

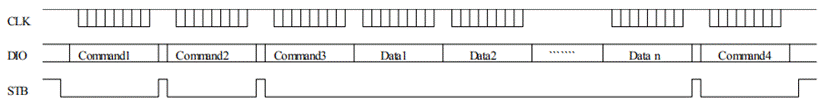

9．1地址增加模式

使用地址自動加1模式，設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命令

字發送完畢，“STB”不需要置高緊跟著傳數據，最多16BYTE，數據傳送完畢才將“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址

Data1～ n:傳輸顯示數據至Command3地址和后面的地址內（最多16 bytes）

Command4:顯示控制命令

9．2固定地址模式

使用固定地址模式，設置地址其實際上是設置需要傳送的1BYTE數據存放的地址。地址發送完畢，“STB”不需要置高，緊跟著傳1BYTE數據，數據傳送完畢才將“STB”置高。然后重新設置第2個數據需要存放的地址，最多16BYTE數據傳送完畢，“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址1

Data1:傳輸顯示數據1至Command3地址內

Command4:設置顯示地址2

Data2:傳輸顯示數據2至Command4地址內

Command5:顯示控制命令

9．3讀按鍵時序

Command1:設置顯示模式

Data1～4:讀取按鍵數據

9．4程序設計流程圖

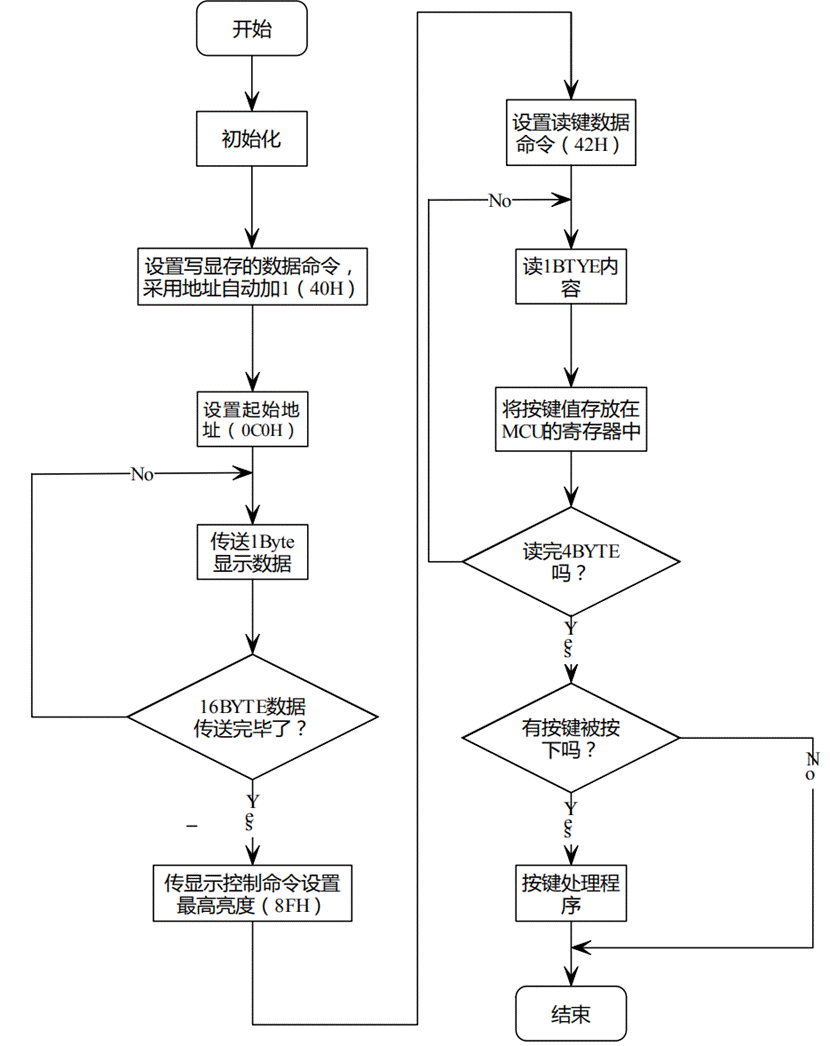

采用自動加一地址程序流程圖：

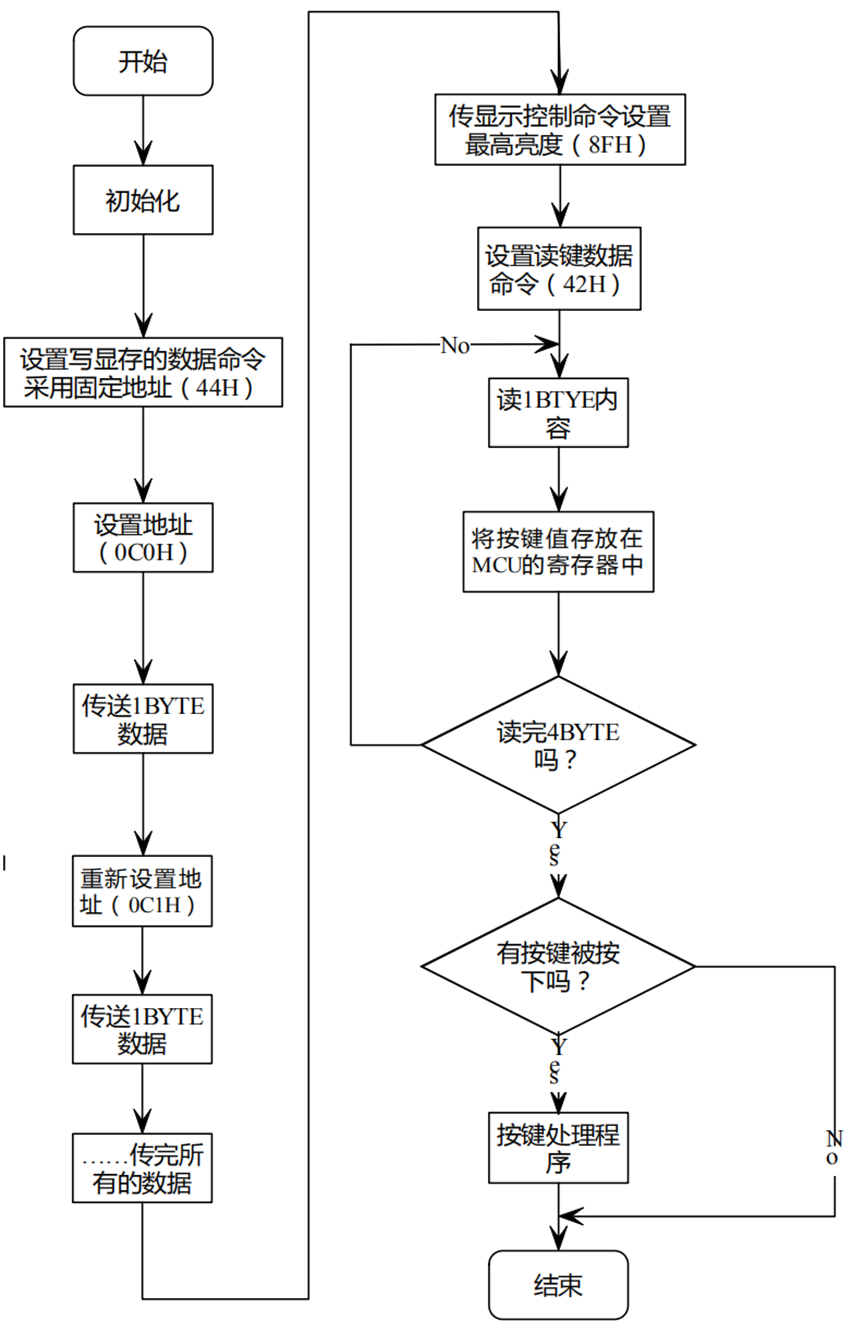

采用固定地址的程序設計流程圖：

十．應用電路：

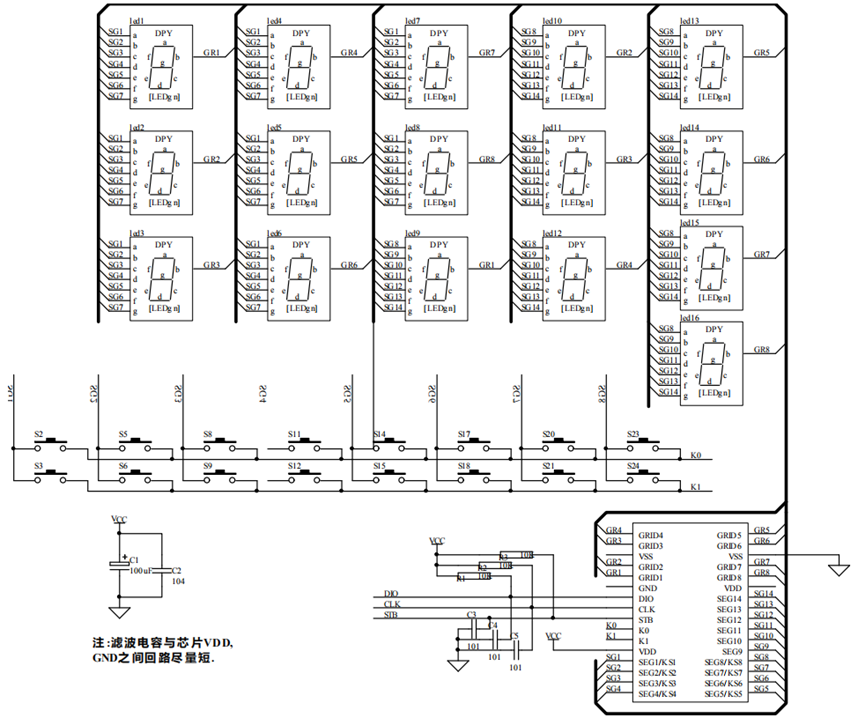

10.1 FZH183驅動共陽數碼屏硬件電路，如圖：

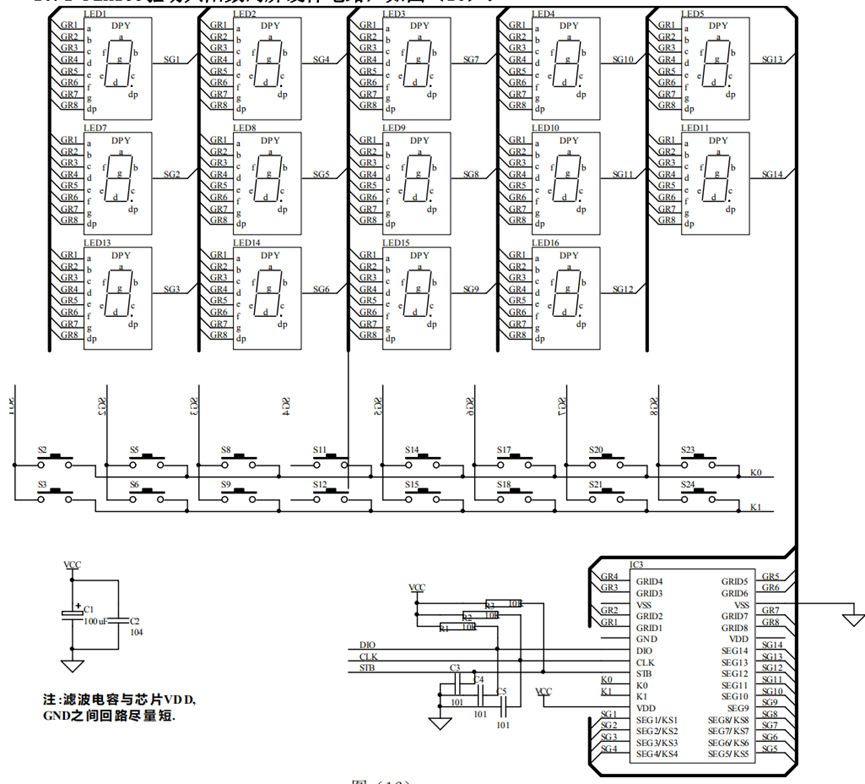

10．2 FZH183驅動共陰數碼屏硬件電路，如圖：

▲注意：

1、VDD、GND之間濾波電容在PCB板布線應盡量靠近FZH183芯片放置，加強濾波效果。

2、連接在DIO、CLK、STB通訊口上三個100P電容可以降低對通訊口的干擾。

3、因藍光數碼管的導通壓降壓約為3V，因此FZH183供電應選用5V。

十一、電氣參數：

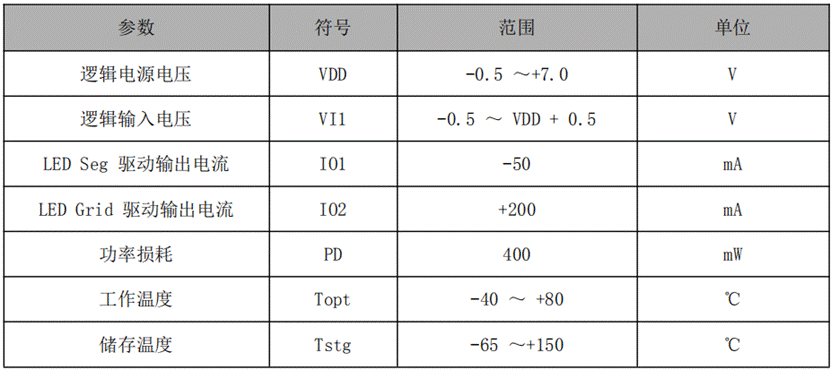

極限參數（Ta = 25℃, Vss = 0 V）

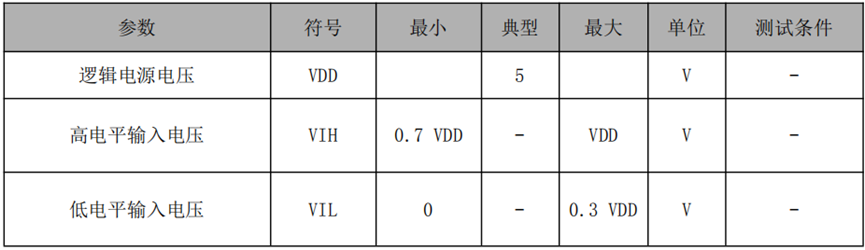

正常工作范圍（Ta = -20～ +70℃，Vss = 0 V）

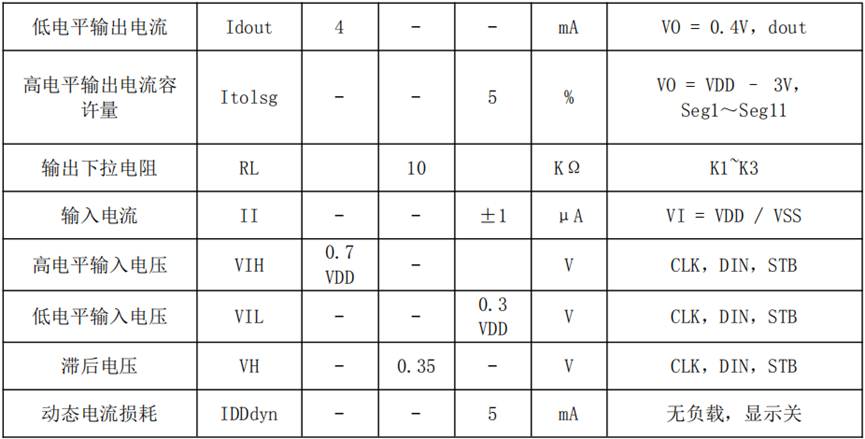

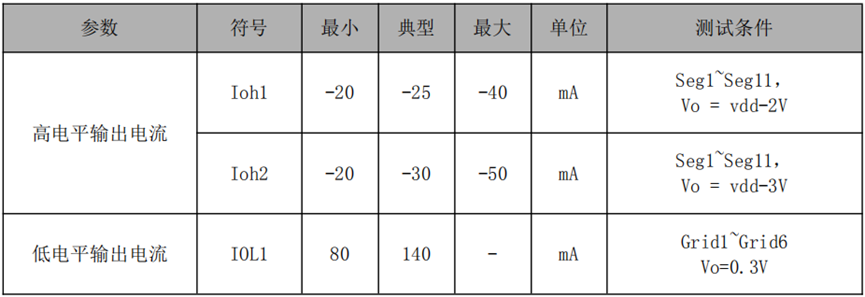

電氣特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V， Vss = 0 V）

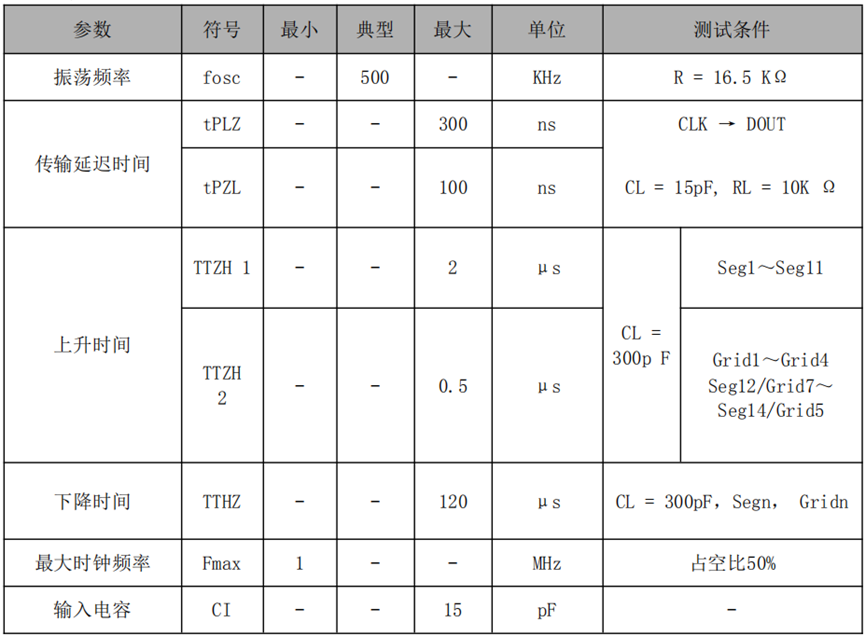

開關特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V）

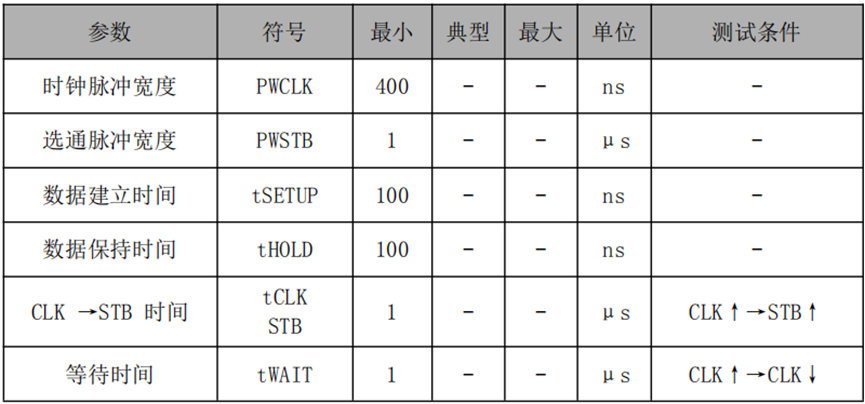

時序特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V）

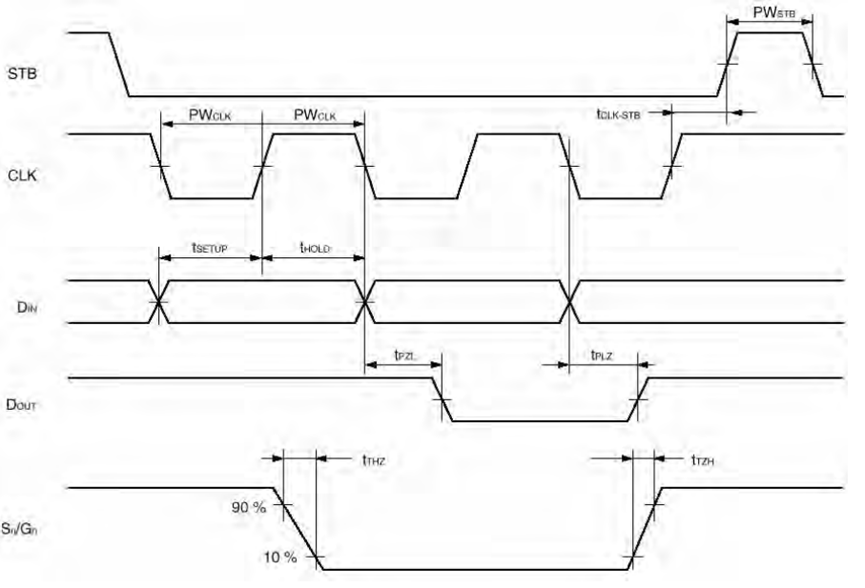

時序波形圖：

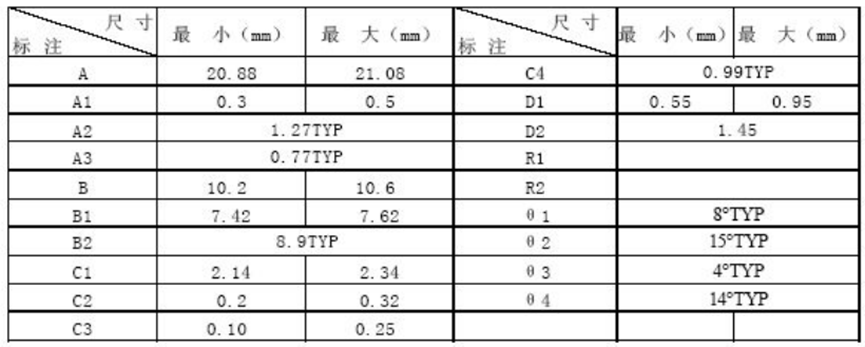

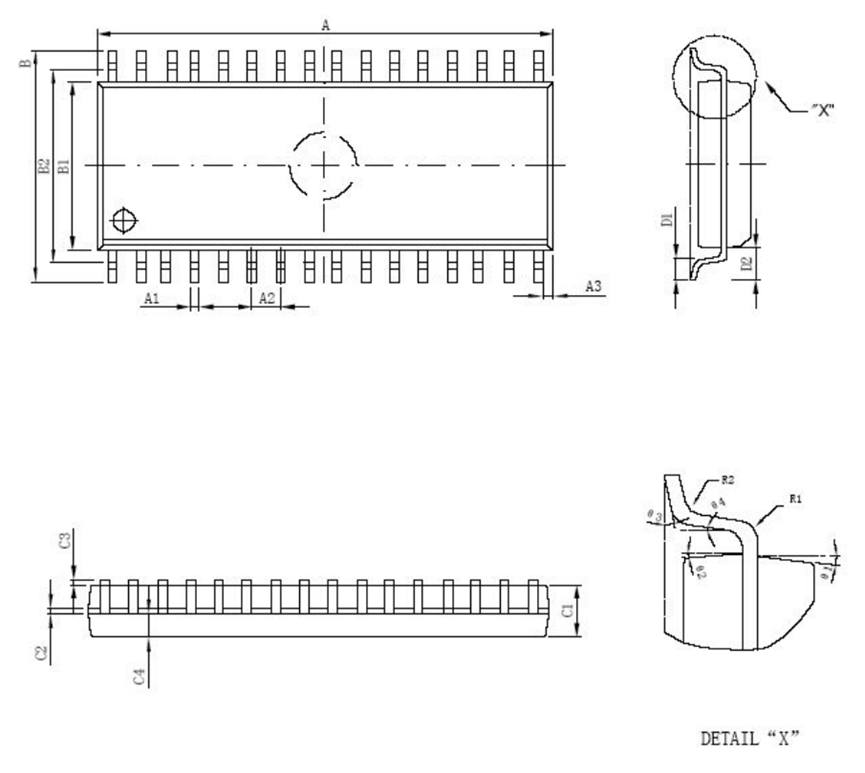

十二、封裝尺寸
