特性描述

FZH853（深圳市方中禾科技）是8×4顯示掃描模式單線通訊LED恒流驅動專用電路，內部集成有MCU數字接口、數據鎖存器、 掃描輸出、恒流驅動等電路。通過MCU單根通訊線發送數據到芯片顯存，節約MCU端口資源，操作簡便。適用于顯示屏驅動或數碼管驅動。本產品性能優良，質量可靠。

功能特點

?采用高壓功率CMOS工藝

? SG端口恒流輸出30mA

? VDD工作電壓支持4.5～5.5V

? 8×4顯示掃描模式

?單線串行級聯接口

?內置RC振蕩并根據數據線上信號進行時鐘同步，在接收完本單元數據后能自動將后續數據整形并通過數據輸出端發送至下級,信號不隨級聯變遠而出現失真或衰減

?內置上電復位電路

?通過一根信號線即可完成數據的接收與解碼

?數據發送速率800Kbps

? GR端口掃描頻率 2KHz

?適用領域：顯示屏驅動、數碼管驅動等

?封裝形式：SOP16

內部結構框圖

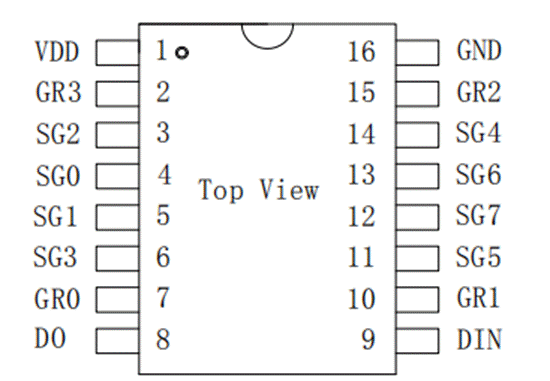

管腳排列

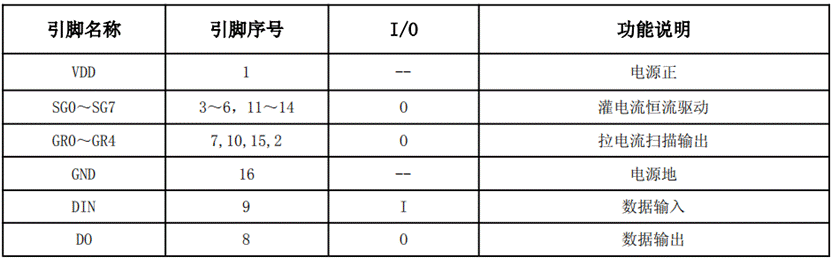

管腳功能

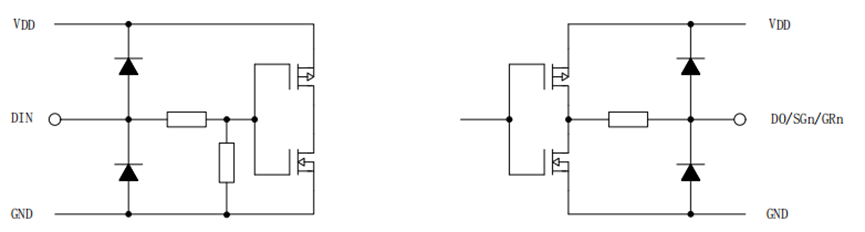

輸入輸出等效電路

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能

會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱秃附?，可能會造?ESD損壞或者性能下降， 芯片無法正常工作。

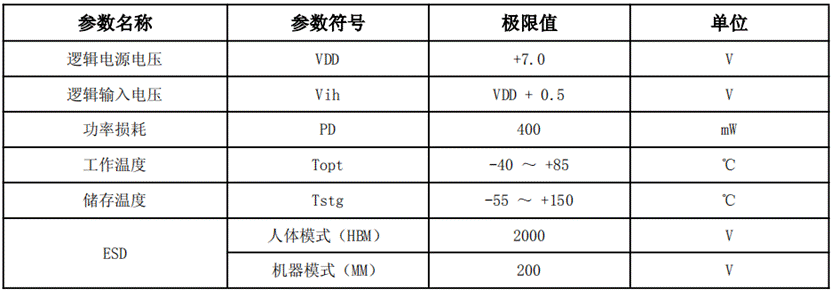

極限參數

（1）以上表中這些等級，芯片在長時間使用條件下，可能造成器件永久性傷害，降低器件的可靠性。我們不建議在其它任何條件下，芯片超過這些極限參數工作；

（2）所有電壓值均相對于系統地測試。

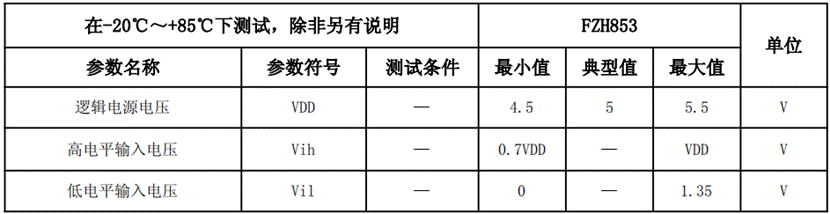

推薦工作條件

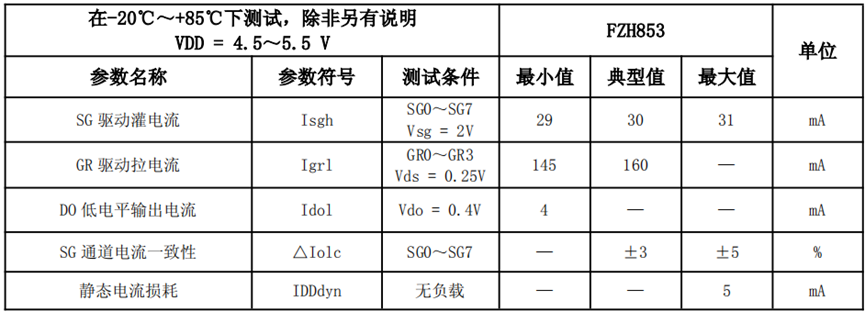

電氣特性

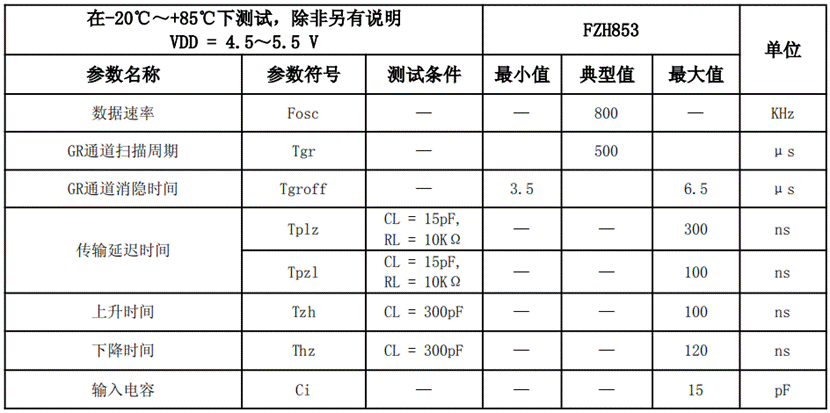

開關特性

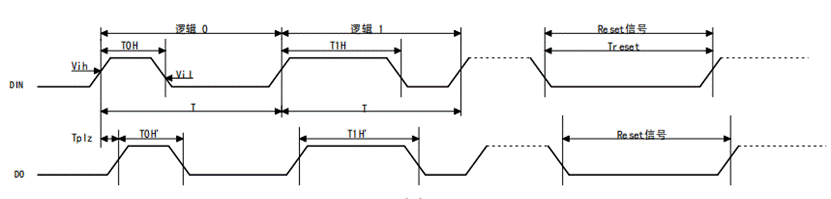

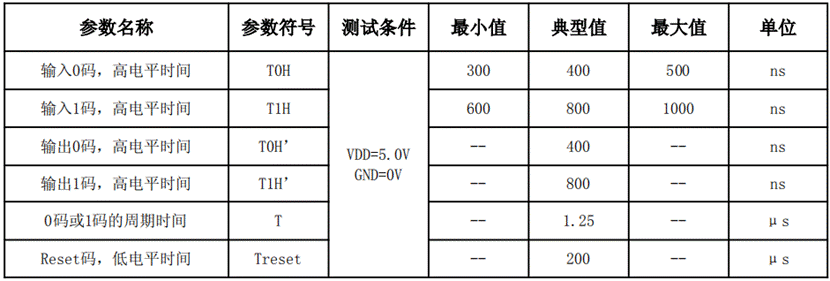

時序特性

注意：

1、發送 0碼或 1碼的周期時間為 1.25μs（頻率 800KHz），字節之間的低電平時間不要超過 45μs，否 則芯片可能復位，復位后又重新接收數據，無法實現數據正確傳送；

2、0碼控制相應驅動端口關斷，1碼控制相應驅動端口開通。

功能說明

芯片采用單線通訊方式，采用歸零碼的方式發送信號。芯片上電復位以后，接收DIN端發來的數據， 接收夠32bit后，DO端開始轉發數據，為級聯的下一顆芯片提供輸入數據。在轉發之前，DO端一直拉低。 如果DIN端輸入Reset信號，芯片將接收到的數據送顯示，并在該信號結束后重新接收新的數據，接收完 開始的32bit數據后，通過DO端轉發后續數據，芯片在沒有接收到Reset信號前，SG端口原輸出保持不變， 接收到低電平Reset信號后，芯片根據剛才接收到的32bit數據更新SG端口輸出。

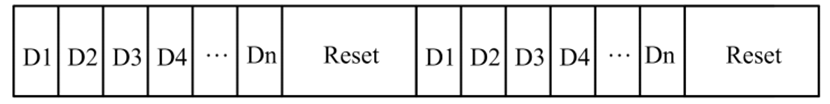

1、一幀完整數據結構

D1、D2、D3、D4、……、Dn數據格式相同，D1表示級聯第1顆芯片的數據包，Dn表示級聯第n顆芯片 的數據包，每個數據包包含32bit數據位。Reset表示復位信號，低電平有效。

2、Dn的數據格式

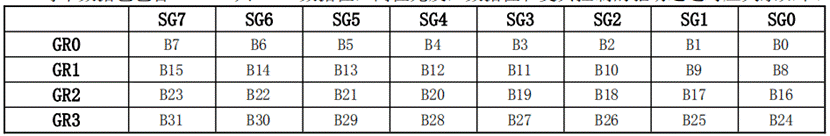

每個數據包包含B0—B31共32bit數據位，高位先發，數據位和受其控制的驅動通道對應關系如下：

3、數據接收和轉發

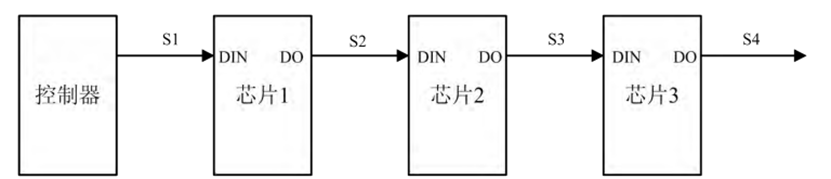

其中S1為控制器發送的數據，S2、S3、S4為級聯FZH853轉發的數據。

芯片級聯時數據接收和轉發過程如下：控制器發送數據包D1，芯片1接收第一組32bit，此時芯片1無轉發；然后控制器發送數據包D2，芯片1接收第二組32bit，由于芯片1已經存有第一組32bit，因此， 芯片1通過DO把第二組32bit轉發給芯片2，芯片2接收芯片1轉發來的數據包D2，此時芯片2無轉發；然后 控制器發送數據包D3，芯片1又把接收到的第三組32bit轉發給芯片2，由于芯片2已經存有第二組32bit， 因此，芯片2又把第三組32bit轉發給芯片3,芯片3接收到第三組32bit；依此類推，級聯的所有芯片將得 到各自的顯示數據。此時如果控制器發送一個Reset信號，所有芯片將會復位并把各自接收到的32bit數據解碼后控制驅動端口輸出，完成一個數據刷新周期，芯片又回到接收準備狀態。

應用信息

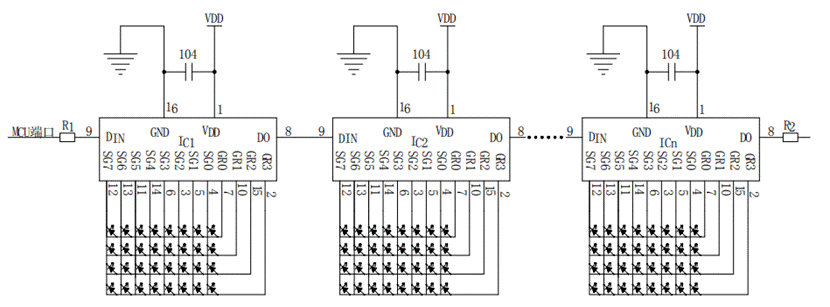

FZH853適合顯示屏驅動或數碼管驅動，應用電路如下所示：

在實際應用中，一般將芯片按照圖 7所示級聯以驅動更多的 LED燈，為防止產品在測試時帶電插拔 產生的瞬間高壓導致芯片信號輸入輸出引腳損壞，應該在信號輸入的第一顆芯片及輸出的最后一顆芯片 串接 100Ω保護電阻，如圖中 R1、R2所示。

此外，圖中各芯片的 104退耦電容不可缺少，且走線到芯片的 VDD和 GND腳應盡量短，以達到最佳 的退耦效果，穩定芯片工作。

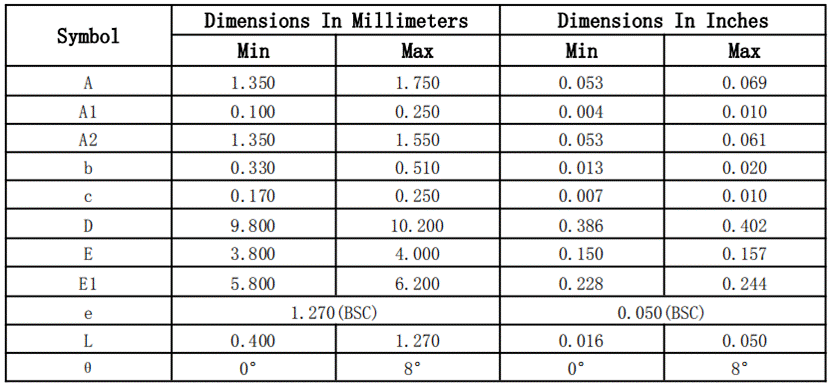

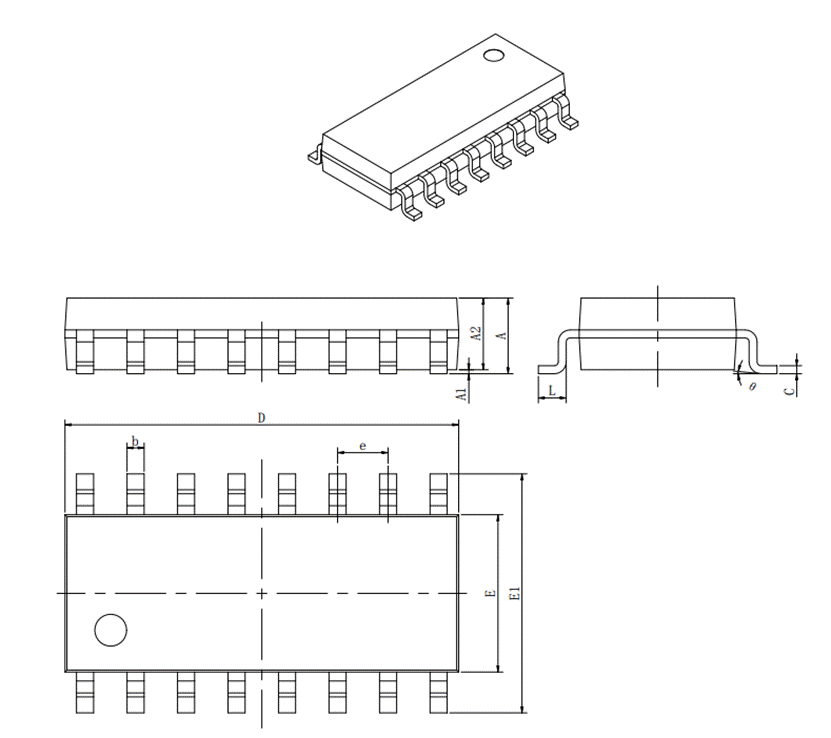

封裝示意圖(SOP16)
