【博主簡介】本人“愛在七夕時”,系一名半導體行業質量管理從業者,旨在業余時間不定期的分享半導體行業中的:產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言:真知不問出處,所分享的內容如有雷同或是不當之處,還請大家海涵。當前在各網絡平臺上均以此昵稱為ID跟大家一起交流學習!

業內朋友都知道:芯片的有源區(AA)是芯片制造中一個基礎且關鍵的概念。我們可以把它理解為在硅片上專門劃分出來、用于構建晶體管“真正工作”部分的區域。它是源極、漏極和導電溝道的物理載體,沒有有源區(AA),晶體管就無法實現開關或放大功能。整個有源區(AA)工藝的核心目標,就是在一片硅片上,精準地定義和“雕刻”出這些晶體管的活動空間,并將其彼此隔離,從而形成淺溝槽隔離(STI)。

那具體來說,什么是有源區(AA)工藝、它有什么作用、其工藝流程是什么.....這就是本章節我要跟大家分享的內容,且主要是以MOSFET芯片的有源區(AA)工藝為例進行闡述的。

一、有源區(AA)工藝的定義
在芯片制造中,有源區(AA)是晶體管的核心工作區域,負責電流的導通與信號處理。它如同城市中的“主干道”,決定了電路的性能和集成度。
有源區,英文全稱:Active Area,簡稱:AA。它是芯片制造的“地基規劃圖”。它決定了晶體管(芯片的“基本細胞”)將在硅片的哪些區域“安家落戶”。你可以把它想象成在一片空地上,用圍墻劃出一個個獨立的“宅基地”,未來每塊宅基地上會蓋一棟房子(一個晶體管),而圍墻(隔離溝槽)則確保各家各戶互不干擾。

1、物理特性
通過刻蝕隔離溝槽(如淺槽隔離STI技術),將相鄰晶體管的有源區物理分隔,避免信號串?dāng)_。
2、材料基礎
基于高純度硅晶圓,通過離子注入調整摻雜濃度,形成導電溝道。
3、核心任務隔離
它不僅要?jiǎng)澇觥罢亍?,更重要的是在宅基地之間挖出隔離溝槽(STI) 并填平,確保相鄰晶體管之間完全電學隔離,防止漏電和信號串?dāng)_。
4、重要性
有源區(AA)是前道工藝(FEOL)的開端和基石。有源區(AA)圖形的尺寸、形狀和位置精度,直接決定了后續所有晶體管工藝(如柵極、源漏注入)能否成功,是影響芯片性能和良率的最關鍵層之一。

二、有源區(AA)工藝的形成
1、襯墊氧化層與氮化硅層的沉積
在P型硅襯底或P型外延層上,首先通過熱氧化生長一層二氧化硅(SiO?),作為襯墊氧化層,用于緩解后續氮化硅(Si?N?)層與硅襯底之間的應力。接著,沉積一層氮化硅,作為硬掩模層,用于后續的刻蝕步驟。
2、光刻與刻蝕
使用光刻版進行曝光和顯影,去除器件隔離區域的光刻膠。隨后,通過濕法或干法刻蝕,去除未被光刻膠覆蓋的氮化硅、襯墊氧化層和部分硅,形成淺槽隔離(STI)的初步結構。

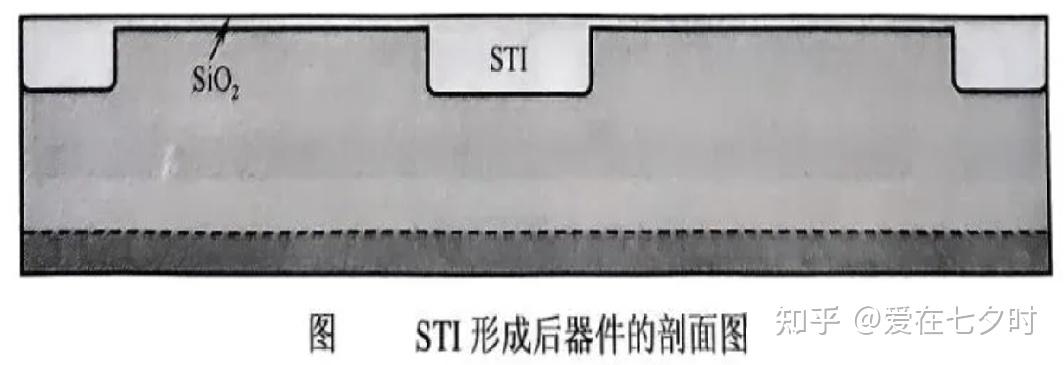

3、二氧化硅的熱生長與平坦化
去除光刻膠后,通過熱氧化在淺槽底部和側壁生長一層二氧化硅,稱為Roundingoxide,用于圓滑淺槽底部的尖角,減少擊穿電壓的降低和漏電的產生。接著,采用低壓氣相沉積(LPCVD)沉積一層二氧化硅,并進行致密化處理。最后,通過化學機械拋光(CMP)進行平坦化處理,確保后續工藝的順利進行。
4、去除氮化硅與最終氧化層的生長
去除氮化硅層和部分二氧化硅層后,在900℃下生長一層二氧化硅,作為后續離子注入的阻擋層。

三、有源區(AA)工藝的制造過程
現代芯片制造普遍采用淺槽隔離(STI) 技術來定義和隔離有源區。其工藝流程如同在硅片上“雕刻”并“填色”,其工藝制造步驟如下:
1、清洗
將晶圓放入清洗槽中清洗,得到清潔的硅表面,防止硅表面的雜質在生長前置氧化層時影響氧化層的質量。

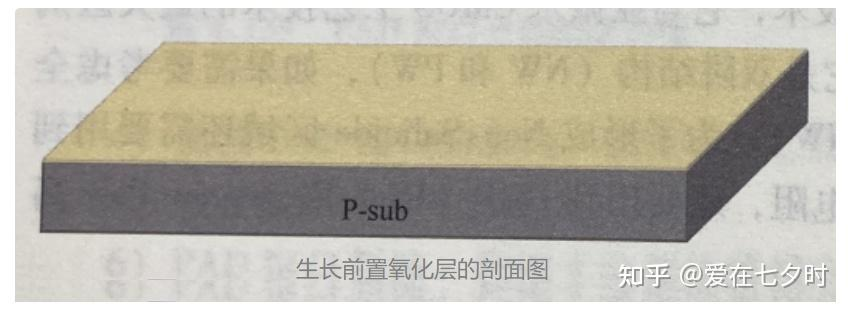

2、生長前置氧化層
利用爐管熱氧化生長一層前置二氧化硅薄膜,它是干氧氧化法。利用高純度的氧氣在900°C左右的溫度下使硅氧化,形成厚度約100~200A 的二氧化硅薄膜。生長前置氧化層的目的是緩解后續步驟淀積 Si3N4層對襯底的應力,因?yàn)橐r底硅的晶格常數與Si3N4的晶格常數不同,直接淀積Si3N4會形成位錯,較厚的氧化層可以有效地減小Si3N4層對襯底的應力。如果太薄,會托不住Si3N4,如果Si3N4層的應力超過襯底硅的屈服強度就會在襯底硅中產生位錯。

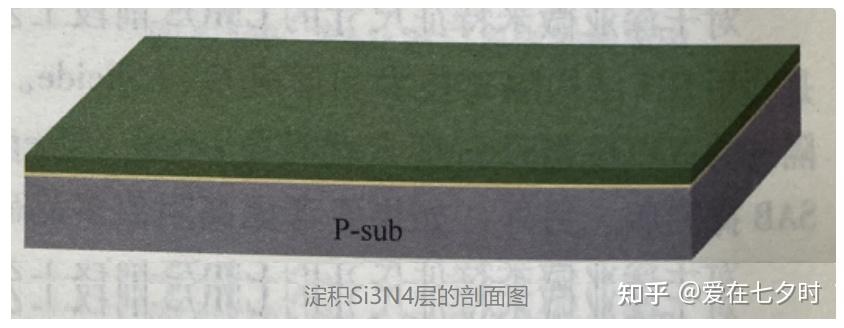

3、淀積Si3N4層
利用LPCVD 淀積一層厚度約1600~1700A 的Si3N4層,利用SiH4和NH3在800°C的溫度下發生化學反應淀積Si3N4。它是有源區(AA)刻蝕的硬掩膜版和后續STI CMP 的停止層,也是場區離子注入的阻擋層。

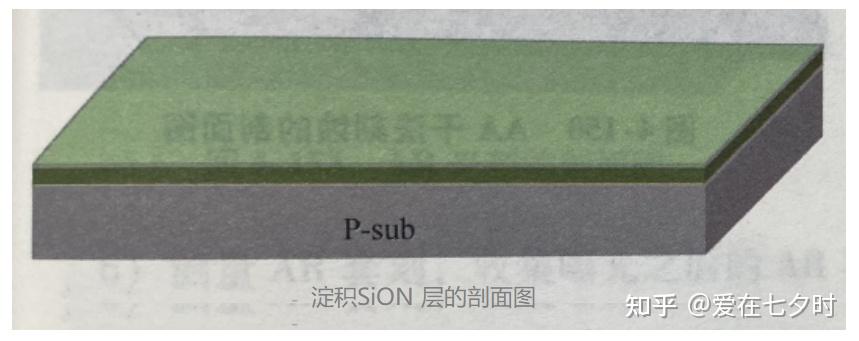

4、淀積SiON層
利用 PECVD 淀積一層厚度約200~300A 的SiON 層,利用SiH4、N2O和He在400C的溫度下發生化學反應形成 SiON淀積。SiON 層作為光刻的底部抗反射層,可以降低駐波效應的影響。

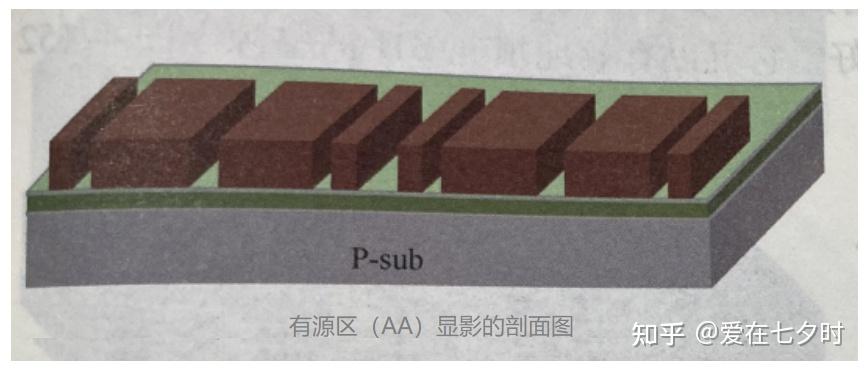

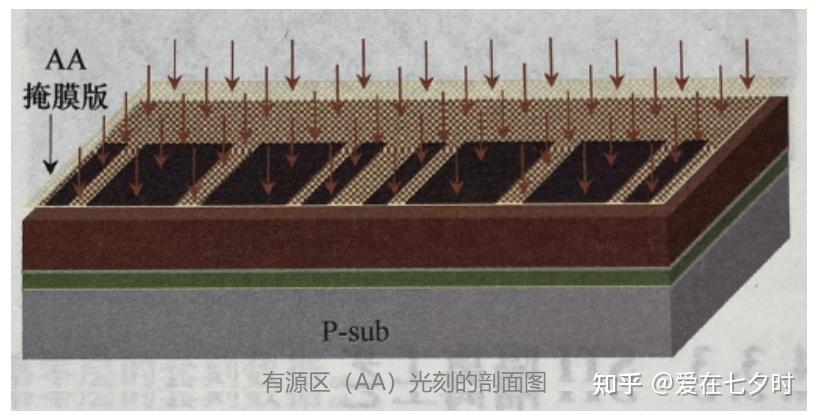

5、有源區(AA)光刻處理
通過微影技術將有源區(AA)掩膜版上的圖形轉移到晶圓上,形成有源區(AA)的光刻膠圖案,有源區(AA)區域上保留光刻膠。第零層作為有源區(AA)光刻曝光對準。


6、測量有源區(AA)光刻的關鍵尺寸
收集刻蝕后的有源區(AA)關鍵尺寸數據,檢查有源區(AA)關鍵尺寸是否符合產品規格。
7、測量有源區(AA)套刻
收集曝光之后的有源區(AA)與第零層的套刻數據。
8、檢查顯影后曝光的圖形。

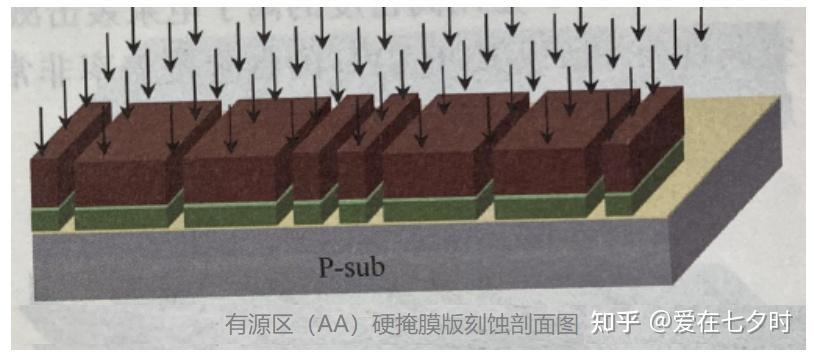

9、有源區(AA)硬掩膜版刻蝕
干法刻蝕利用Ar 和CF4形成等離子漿去除沒有光刻膠覆蓋的Si3N4和SiO2層,刻蝕停在前置氧化層上,形成有源區(AA) 區域的硬掩膜版。

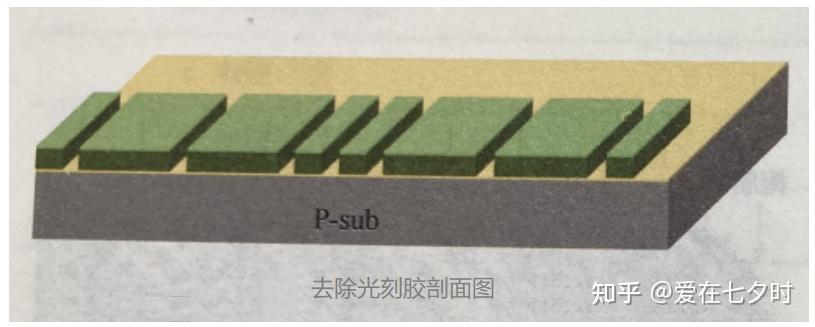

10、去光刻膠
通過干法刻蝕和濕法刻蝕去除光刻膠。

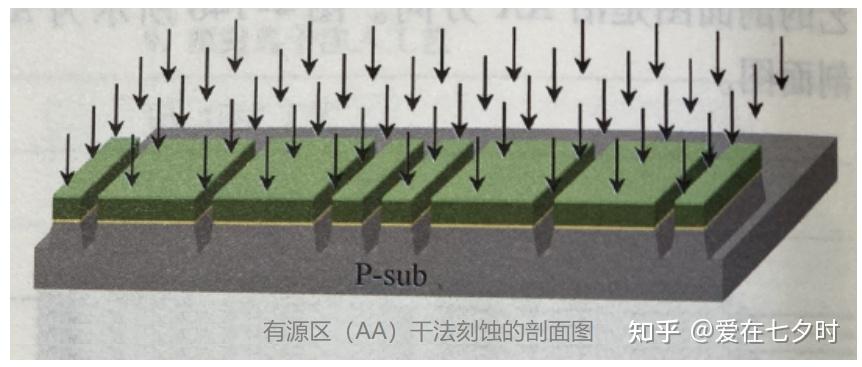

11、有源區(AA)干法刻蝕
干法刻蝕利用O2和 HBr形成等離子漿去除沒有硬掩膜版覆蓋的硅形成晶體管有源區,刻蝕深度是0.45~0.55μm,溝槽側壁的角度是75°~80°,最終形成有源區(AA)圖形和STI。去除光刻膠再進行有源區(AA)干法刻蝕是為了防止光刻膠與襯底硅直接接觸,污染襯底硅。STI可以有效地隔離 NMOS與PMOS,改善閂鎖效應。

12、測量有源區(AA)刻蝕關鍵尺寸
收集刻蝕后的有源區(AA)關鍵尺寸數據,檢查有源區(AA)關鍵尺寸是否符合產品規格。
13、檢查刻蝕后的圖形
如果有重大缺陷,將不可能返工,要進行報廢處理。

四、有源區(AA)工藝的作用
有源區(AA)工藝在芯片制造中的核心作用,可以概括為一句話:在硅片上為晶體管劃定專屬的活動地盤,并確保它們之間互不干擾。具體來說,它的作用體現在以下幾個方面:
1、定義晶體管的“骨架”
有源區(AA)工藝首先要在硅片上精確地“雕刻”出晶體管的物理結構。這個結構是所有后續工藝的基礎。

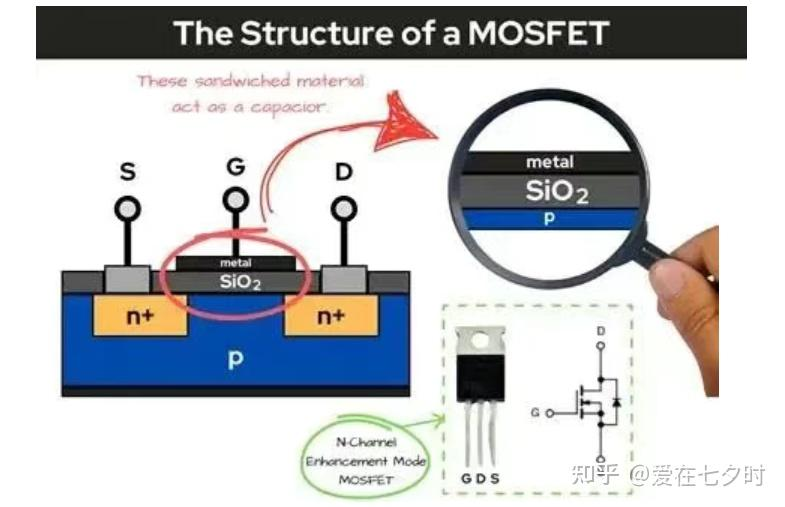

a. 在平面MOSFET中

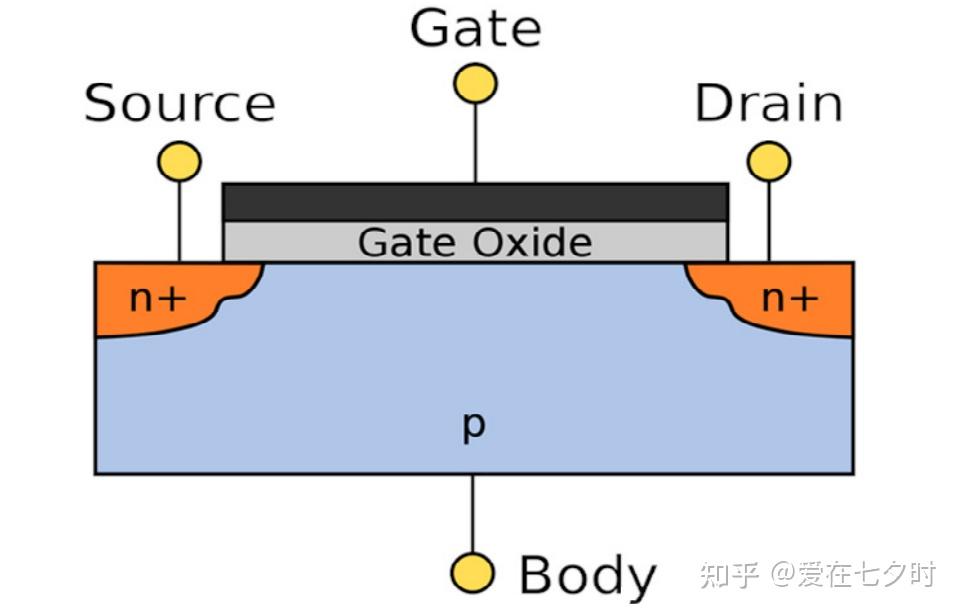

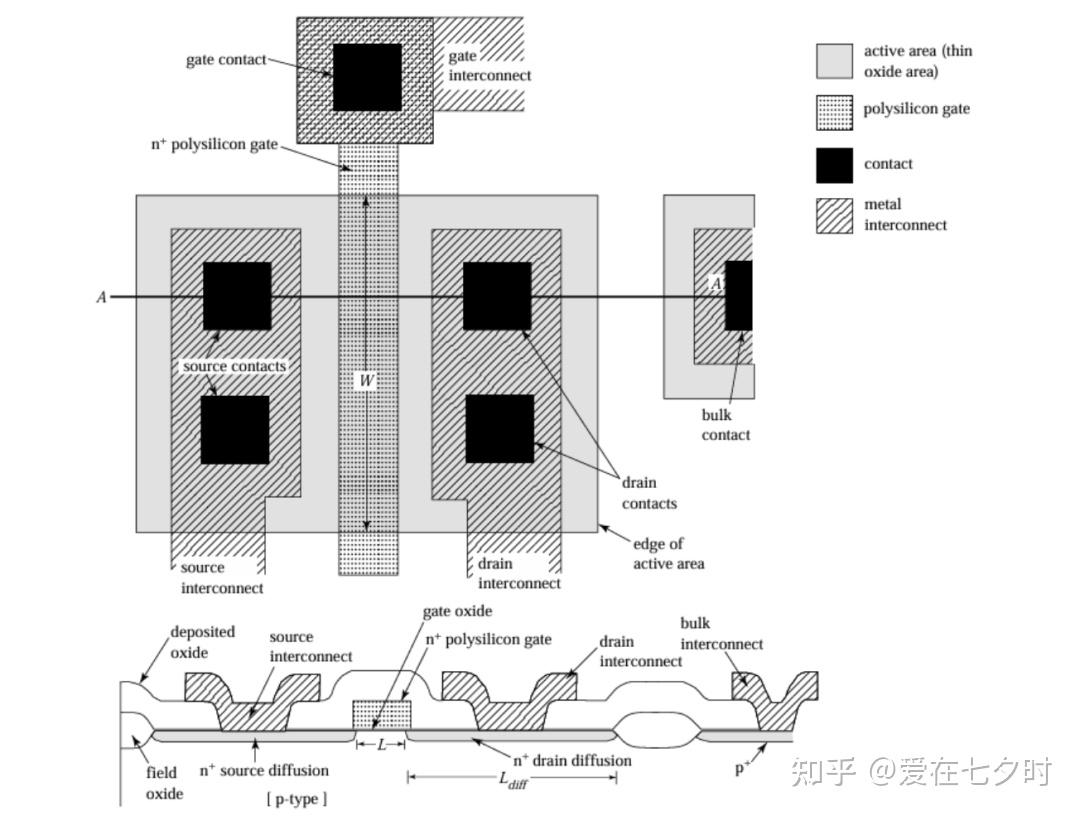

有源區(AA)工藝定義了源極和漏極所在的平面區域,以及兩者之間的溝道區。簡單來說,就是圈定了晶體管“平躺”在硅片上的位置和大小。

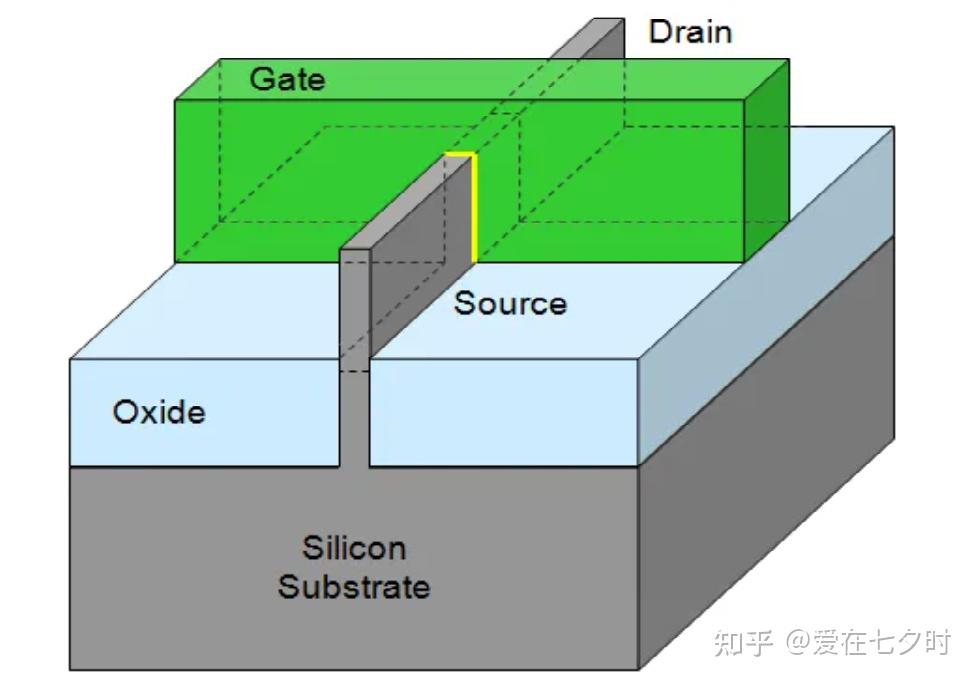

b. 在FinFET中
有源區(AA)工藝更為關鍵,它直接雕刻出從硅片表面豎立起來的“鰭片”(Fin)。這個鰭片本身就是晶體管的主體,它的寬度決定了晶體管的溝道長度,高度則影響柵極的控制能力。
2、實現晶體管間的“隔離”
這是有源區(AA)工藝最直接的工程目的。一片芯片上有數十億個晶體管,它們必須獨立工作,不能互相漏電或干擾。

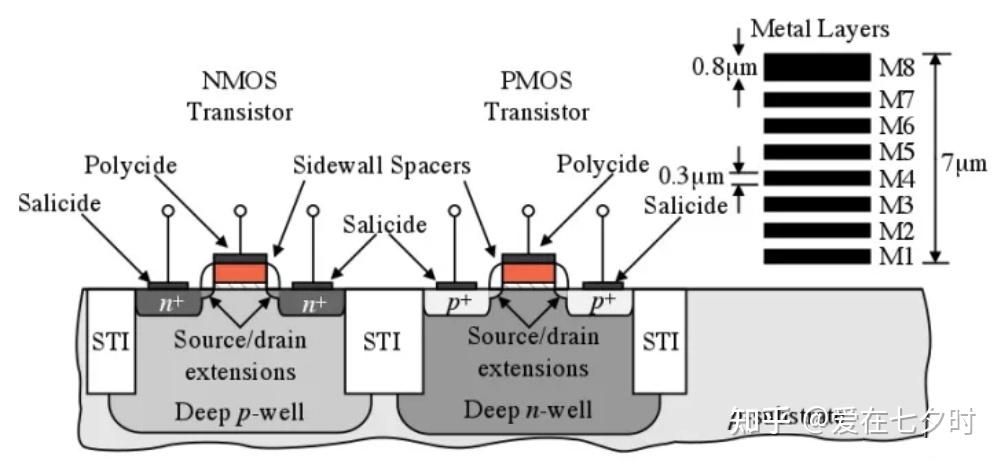

a. 隔離方式

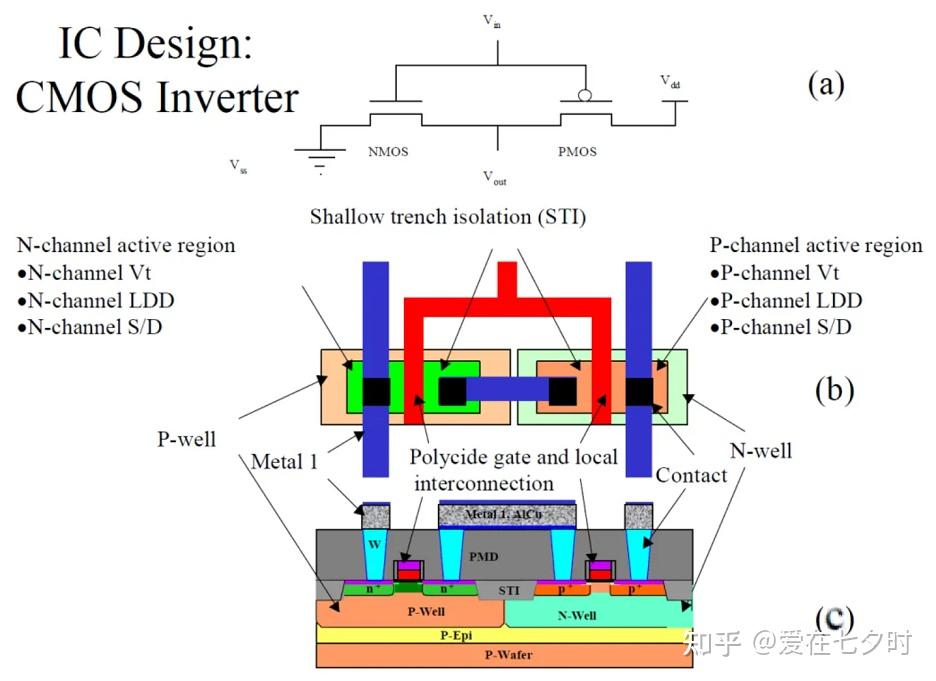

現代工藝普遍采用淺槽隔離(STI) 技術。有源區(AA)工藝通過刻蝕出溝槽,并用二氧化硅等絕緣材料填充,從而在有源區周圍建起一圈“圍墻”。
b. 隔離效果
STI能有效防止相鄰晶體管之間的寄生導通(即“閂鎖效應”),確保每個器件只在自己的“地盤”內活動,大大提升了芯片的可靠性和集成度。
3、優化器件性能
有源區(AA)工藝的細節直接影響晶體管的性能優劣。
a. 邊角圓潤化
在刻蝕完有源區后,會通過額外的工藝將有源區(AA)邊緣尖銳的棱角變得圓滑。這能有效緩解電場集中,防止在這個角落發生不必要的擊穿或漏電,從而降低功耗、提升穩定性。
b. 引入應變
在先進工藝中,有源區(AA)周圍的STI填充物可以被設計成對硅溝道施加特定的機械應力(如拉應力或壓應力)。這種應力可以“拉”或“擠”硅原子,從而顯著提升電子或空穴的遷移率,讓晶體管跑得更快。
4、銜接前后工藝
有源區(AA)工藝是一個關鍵的“承上啟下”節點。
a. 承接前端
它以原始硅襯底為起點,通過光刻、刻蝕等步驟,將版圖設計中的“有源區”圖形真實地轉移到硅片上。
b. 開啟后端
有源區(AA)完成后,后續的柵極氧化層生長、多晶硅柵沉積、源漏極注入等一系列核心工藝,都將以有源區(AA)為基準,在由它劃定和隔離的區域內精確展開。

五、有源區(AA)工藝的高級進階知識
1、為什么叫“淺溝槽隔離(STI)”?
這是相對于舊技術 LOCOS(硅的局部氧化) 而言的。LOCOS像在硅表面“種”出一塊凸起的氧化層來隔離,會占用更多面積且不平坦。STI是“挖溝填平”,隔離效果好、面積小、表面平坦,是現代芯片的主流技術。
2、“宅基地”和“地下管網”的關系

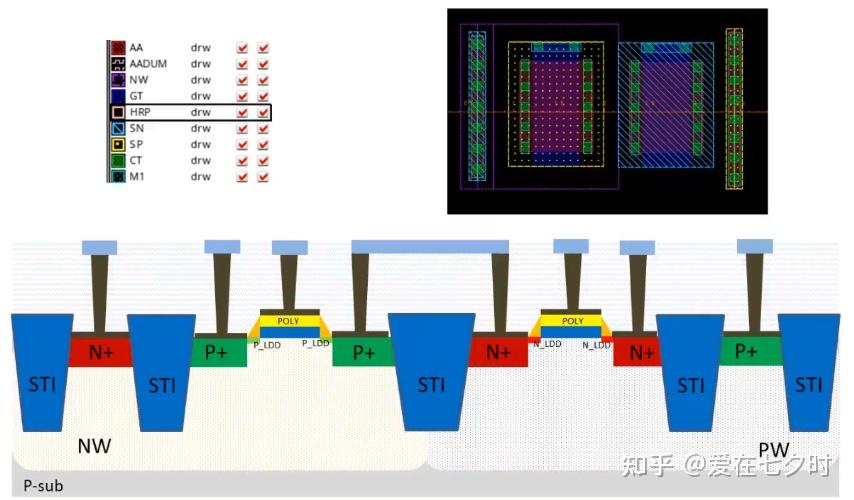

在挖有源區(AA)溝槽之前,硅片里已經通過離子注入形成了 N阱(NW) 和 P阱(PW),就像地下的“水電管網”規劃。N阱區域未來建PMOS晶體管,P阱區域未來建NMOS晶體管。有源區(AA)的“宅基地”必須精確地落在對應的阱區內。
3、硬掩模(Hardmask)的妙用
對于更先進的制程,有源區(AA)圖形非常小且密集,光刻膠可能不夠“抗刻”。工程師會先在氮化硅上再沉積一層更硬的硬掩模(如非晶碳),用它在光刻膠的幫助下先刻出圖形,再用這個硬圖形去刻蝕硅。這就像用更堅固的模板來確保挖出的溝槽形狀完美。

六、有源區(AA)工藝的工藝挑戰與發展
隨著芯片尺寸不斷縮小,有源區(AA)工藝也面臨著嚴峻挑戰,其中最典型的是:

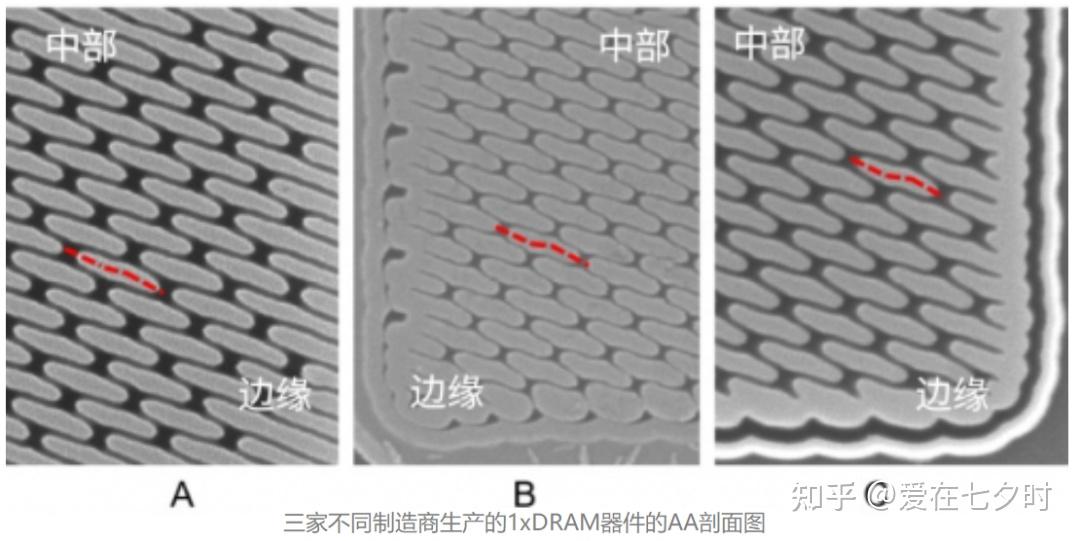

1、圖形形狀扭曲
在DRAM等高密度芯片中,有源區(AA)的尺寸和形狀直接影響良率和性能。在刻蝕形成鰭片有源區(AA)時,由于圖形密集度不同導致的“微負載效應”,會使有源區(AA)形狀發生扭曲,進而嚴重影響晶體管的漏電控制能力。
2、多重曝光技術
當有源區(AA)之間的間距(即AA half-pitch)小于光刻機的單次曝光極限時(如2x nm節點后),就需要采用自對準雙重成像或LELE等昂貴且復雜的多重曝光技術來實現。
所以,有源區(AA)工藝簡單來說,就是先鋪好“模板”(氮化硅),再挖出“溝渠”,最后填上“絕緣物”,從而在硅片上精準劃出一個個獨立的“工作區”。
它的發展也直接反映了芯片制造的進步,從平面MOSFET的平面區域,演變?yōu)镕inFET中的立體鰭片,再到GAA中的納米片結構。隨著線寬不斷縮小,有源區之間的距離已經達到20-40納米的量級,必須依靠多重曝光等昂貴技術才能實現。

七、寫在最后面的話
綜上所講,其實MOSFET的有源區(AA)是器件的“功能核心區”,其本質是硅襯底上經過精準工藝處理的功能性區域,核心價值在于定義器件的電學特性、保障核心功能的實現。
從平面MOSFET到三維鰭式、GAA結構,有源區(AA)的設計始終圍繞著“提升柵極控制能力、優化載流子傳輸效率、克服工藝瓶頸”的目標發展。
因此,理解有源區(AA)的作用,不僅能幫助我們深入掌握MOSFET的工作原理,更能明白半導體工藝發展過程中,每一個細微結構優化背后的技術邏輯——正是有源區(AA)這樣的“隱形基石”,支撐著MOSFET在數字電路、電源管理、電動汽車、人工智能等領域的廣泛應用,成為現代電子設備不可或缺的核心元件。
更多半導體相關內培資料和原版文件均已上傳“知識星球”,有興趣的朋友可私信索取加入星球方式,一起交流學習......
