USB（通用串行總線）自1996年誕生以來，已成為連接數字世界的核心橋梁。從最初的1.5 Mbps到如今的80 Gbps（對稱模式）甚至120 Gbps（非對稱模式），USB技術在速度、功率和功能上實現了跨越式演進。隨著USB4 Version 2.0（以下簡稱USB4 V2）的發布，數據傳輸速率再次翻倍，但同時也帶來了前所未有的信號完整性挑戰。本文將從USB標準的發展脈絡切入，深度剖析USB4 V2的測試邏輯、關鍵指標及行業解決方案，為研發、測試工程師及技術愛好者提供一份全面的技術參考。

USB標準發展簡史

USB標準由USB-IF（USB Implementers Forum）組織制定與維護，其演進歷程可概括為以下幾個關鍵階段：

USB 1.0/1.1（1996-1998）：最早的標準，速率1.5 Mbps（低速）和12 Mbps（全速），解決了早期電腦接口雜亂的問題。
USB 2.0（2000）：引入高速模式，速率提升至480 Mbps，成為長達十年的主流標準。
USB 3.0（2008）：首次突破5 Gbps（后稱USB 3.2 Gen1），采用雙總線架構，兼容USB 2.0。
USB 3.1/3.2（2013-2017）：速率進一步提升至10 Gbps（USB 3.2 Gen2），并引入Type-C接口，支持正反插和交替模式。
USB4 V1（2019）：基于Thunderbolt 3協議，速率達20 Gbps/lane（雙通道40 Gbps），統一采用Type-C接口，支持DisplayPort、PCIe等協議。
USB4 V2（2022）：最新標準，采用PAM3調制，每通道速率25.6 GBaud（等效40 Gb/s），對稱模式下雙向各80 Gbps，非對稱模式下可實現單向120 Gbps、反向40 Gbps傳輸。
與此同時，為適應嵌入式場景，USB-IF還推出了eUSB2（嵌入式USB）標準，最新eUSB2 V2.0速率可達4.8 Gbps，專為設備內部互連優化。

什么是USB4 Version 2.0

USB-IF于 2022年10月發布了USB4 2.0版規范。根據這一最新規范，每個鏈路都有四個以 25.6 GBaud PAM3(Pluse Amplitude Modulation 3-level) 或40 Gb/s 速度運行的雙向差分通道。在對稱模式下，每個鏈路都有兩個以 40 Gb/s 速度運行的通道，每個方向上的聚合速度為 80 Gb/s。通過一種新的非對稱模式，鏈路可以在一個方向上傳輸三個通道，最終結果是一個方向?yàn)?120 Gb/s，另一方向?yàn)?40 Gb/s。

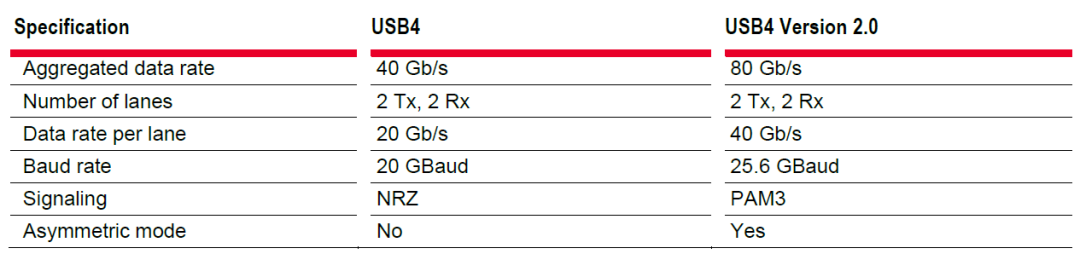

USB4 Gen4每通道以25.6 GBaud進行傳輸，發送端將二進制 bit信號，透過11-bits to 7-trits (三進制) 的映射配置進行編碼，以 PAM3 信號傳輸，達到雙通道80 Gbps傳輸速度，基頻從 10 GHz 略微增加到 12.8 GHz，使用現有的 USB4 和 Thunderbolt 4 電纜和連接器；在接收端部分，Gen4要求在沒有FEC（Forward Error Correction向前糾錯）的條件下，誤碼率 TER (Trit Error Ratio) 須以 1E-8 或更低的誤碼率進行接收。下表顯示了 USB4 V2.0(Gen4)和 USB4(Gen2和Gen3)之間的主要差異。

80Gbs USB4 V2 怎么測？

USB4 V2的測試復雜度和要求遠超前代，主要圍繞發送端、接收端、互連/電纜測試展開，并引入了全新測試?yán)砟睢?br /> 為何是PAM3？
USB4 V2選擇PAM3而非NRZ或PAM4，主要基于兩大考量：總損耗與誤碼率。在相同線纜與PCB損耗下，若使用NRZ在40Gbps速率下傳輸，其在奈奎斯特頻率（20GHz）處的損耗將超過40dB，難以補償。PAM3的奈奎斯特頻率為12.8GHz，此頻率下?lián)p耗約為28dB，在IC可補償范圍內。同時，PAM3的信號噪聲失真比（SNDR）優于PAM4，誤碼率表現更好，因此成為更優選擇。
1）發送端（TX）測試挑戰
發送端測試是確保信號源質量的關鍵，面臨以下新挑戰：

測試點（TP）：USB4 V2規范明確規定一致性測試在TP2點進行。對于固定/被束縛電纜設備，測量點則在TP3。
垂直噪聲裕量：這是PAM3信號測試的核心。新標準引入了多項垂直裕量測試：
* 電平失配：比較PAM3信號中不同電平間的眼圖張開度差異。
* 信號與噪聲失真比（SNDR）：關鍵參數，需使用線性擬合脈沖響應進行計算。
*集成回波損耗（IRL）：全新的強制性測試參數。USB4 V2速率極高，任何微小的阻抗不連續都會引發嚴重反射，影響信號質量。IRL通過對整個頻段的回波損耗進行積分，綜合評價通道的反射性能。其計算公式基于發射端回波損耗 Sdd22(f)和理想PAM信號頻譜 Vin(f)的積分。
巨量的均衡預設：為補償不同的通道損耗，USB4 Gen4的發射器均衡預設從Gen2/Gen3的16個激增至42個，測試時需要掃描所有預設以找到最佳設置。
重定時器（Retimer）測試：為保障長距離可靠傳輸，Retimer被廣泛采用，其相關的時鐘切換等測試要求也更為復雜。
2）接收端（RX）測試挑戰
接收端測試旨在驗證設備在惡劣信號條件下的容忍能力。

復雜的壓力校準：測試需向接收端注入包含特定損傷的信號，包括啟動電壓、交流共模、隨機/周期性抖動、通道損耗等。Gen4在此基礎上新增了SNDR、電平失配、差模正弦干擾、共模正弦干擾等垂直壓力分量，校準過程更為繁瑣。
測試流程：分為鏈路訓練（DUT與測試儀協商均衡設置）和錯誤計數（進行三進制誤碼率TER測試）兩個階段，需通過邊帶通道與USB4電氣測試工具通信。
新增測試用例：除傳統的短通道和長通道測試外，Gen4新增了對連接線性轉接驅動器電纜的測試用例。
3）互連與電纜測試更新
電纜與連接器的性能直接影響系統表現。

集成S參數：為避免在單一頻點“卡線”而誤判合格電纜，USB4規范引入了集成S參數（如集成插入損耗、集成回波損耗），其計算在整個頻段內進行積分，更全面地評估性能。
信道操作裕量：USB4 Gen3/Gen4首次引入COM測試。COM是衡量信道整體電氣質量的品質因數，本質上是信噪比裕量。其計算基于實測電纜S參數、參考收發機模型及標準定義的COM配置文件，能更準確地預測實際系統的誤碼性能。

測試儀器與解決方案

是德科技提供從USB2.0、USB3.2到USB4的全套測試解決方案，包括仿真、設計驗
證和一致性測試。
1)發送端測試：D9050USBC 發送端一致性測試軟件，運行于 Infiniium UXR系列示波器（帶寬需≥25GHz）。該方案可自動化執行全套USB4 V2發送端測試，并需配合D9020ASIA高級信號完整性軟件進行通道解嵌。最新UXR-B系列示波器升級了硬件，具備更大內存，可直接運行USB-IF的SigTest分析軟件。

2)接收端測試：N5991U42A 接收端一致性測試軟件，與M8040A高性能64 Gbaud BERT協同工作。BERT負責生成精確的加壓測試信號，軟件全自動控制校準、鏈路訓練和誤碼率測試流程。

3)互連測試：S94USBCB USB Type-C互連一致性測試軟件，配合L8990M開關矩陣，可自動化完成對電纜、連接器、有源電纜（LRD）的全面S參數與COM測試，極大提升測試效率。

同時，安立的MP1900A信號質量分析儀也已獲得USB-IF認證，支持USB4 V2.0標準。它集成了高質量波形發生器、精密抖動/噪聲源和誤碼檢測器，支持鏈路訓練與狀態機分析，適用于芯片與設備的接收機評估。

總結：

USB4 Version 2.0將數據傳輸速率推向前所未有的80-120Gbps高度，滿足了8K視頻、高速存儲、外部GPU等前沿應用對帶寬的渴求。這一成就的背后，是PAM3調制、非對稱傳輸?shù)汝P(guān)鍵技術突破，以及隨之而來的嚴峻測試挑戰。
從發送端的垂直噪聲裕量與42種均衡預設掃描，到接收端復雜的壓力損傷校準與TER測試，再到互連的集成S參數與信道操作裕量（COM）評估，USB4 V2的測試體系變得空前復雜與精密。這要求測試儀器必須具備更高的帶寬、精度和自動化能力，也要求測試工程師深入理解新的測試?yán)砟钆c方法。
隨著歐盟法規推動及產業升級，USB Type-C接口正成為絕對的統一標準。掌握USB4 V2的設計與測試技術，對于確保產品性能、互操作性和成功通過認證至關重要。是德科技、安立等廠商提供的從仿真、驗證到一致性測試的全套解決方案，正幫助工程師應對這些挑戰，共同推動高速互聯生態的成熟與發展。未來，測試技術將繼續與標準演進同步，為下一代數據接口的誕生與普及保駕護航。
