使用功率分析儀 PW8001 和 AC/DC 高壓分壓器 VT1005，可進行支持高壓輸入的 PCS 效率測量。

測試對象

用于高壓電路的功率調節器(PCS)

問題

可以通過高壓傳輸功率來抑制能量損失。為了提高發電系統的效率，越來越多的 PCS 支持高壓輸入。測量這種效率時，需要測量高壓。

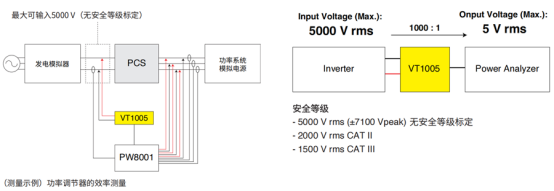

解決方案 : 高壓的測量

使用 VT1005，則能夠使用功率分析儀測量高達 5000 V 的電壓。

使用儀器

功率分析儀 PW8001 HIOKI 產品

AC/DC 電壓分壓器 VT1005 HIOKI 產品

AC/DC 電流傳感器 CT6877A HIOKI 產品

解決：高頻的測量

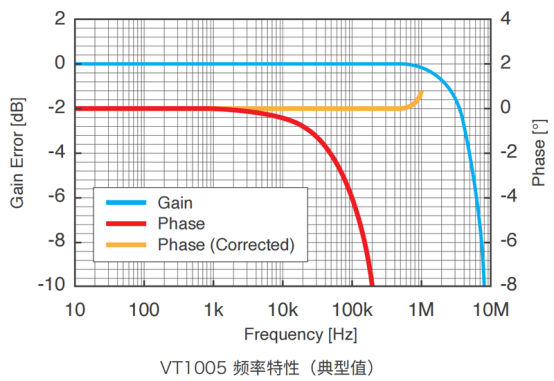

使用 VT1005，可測量從 DC 到 4 MHz 的頻帶。 此外，其在測量頻帶中振幅特性和相位特性的出色精度可實現高精度的功率測量。

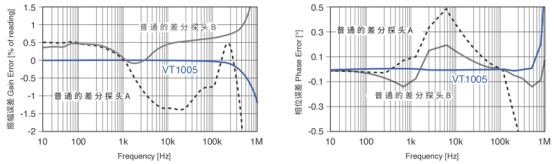

“振幅特性和相位特性的精度”對于測量效率和損耗很重要

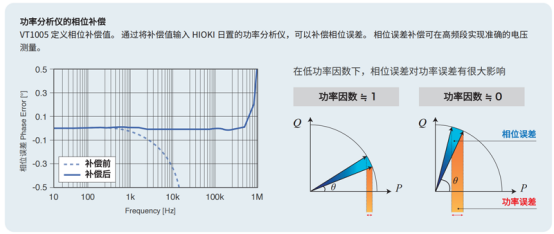

即使測量頻帶較寬，如果頻帶內的振幅誤差或相位誤差較大，也無法準確測量高效率逆變器的效率和電抗器損耗。 VT1005 的振幅誤差為 ±0.1%以內(DC 至 200 kHz)，相位誤差為 ±0.1°以內 (*1)(DC 至 500 kHz)。測量頻帶中振幅特性和相位特性的出色精度可以準確測量逆變器效率。此外，還可以測量電壓和電流之間 88° 相位差的電抗器損耗，誤差為 ±5%。(*1：通過功率分析儀相位補償后)

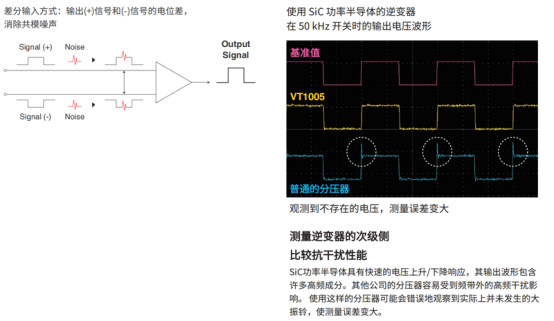

抗干擾性

VT1005 不受共模和高頻噪聲的影響，即使在有干擾的環境中也能準確測量電壓。由于逆變器等轉換器會成為干擾源，因此抗干擾性在效率評估中尤為重要。
