隨著快充適配器、智能小家電、IoT 安防及工控電源向小型化、高密度、高能效快速迭代，傳統硅基反激方案受開關頻率、器件損耗限制，普遍存在體積偏大、溫升偏高、能效難達標等痛點；而市面進口碳化硅方案又面臨成本高、交期長、外圍設計復雜等問題，給電源工程師選型與量產帶來不小困擾。

針對36W功率段高密度電源開發需求，誠芯微推出 CX716 QR 反激主控搭配 CX80TS065碳化硅MOS全套參考設計，采用準諧振 QR+SiC高頻架構，兼顧小體積、高效率、低EMI、極簡BOM與量產高性價比，為36W ，18V2A應用提供國產化一站式解決方案。

這是一款基于（CX716+CX80TS065+CX7538D）18V2A針對適配器快充優化的碳化硅功率器件的參考設計解決方案。該方案采用高性能CX716高頻QR控制器搭配SiC MOS管CX80TS065+CX7538D同步整流控制器組合，在僅67*39.5mm的緊湊空間內，實現了優異的功率密度與超高能效，是小體積、高效率電源36W適配器方案的不二之選。

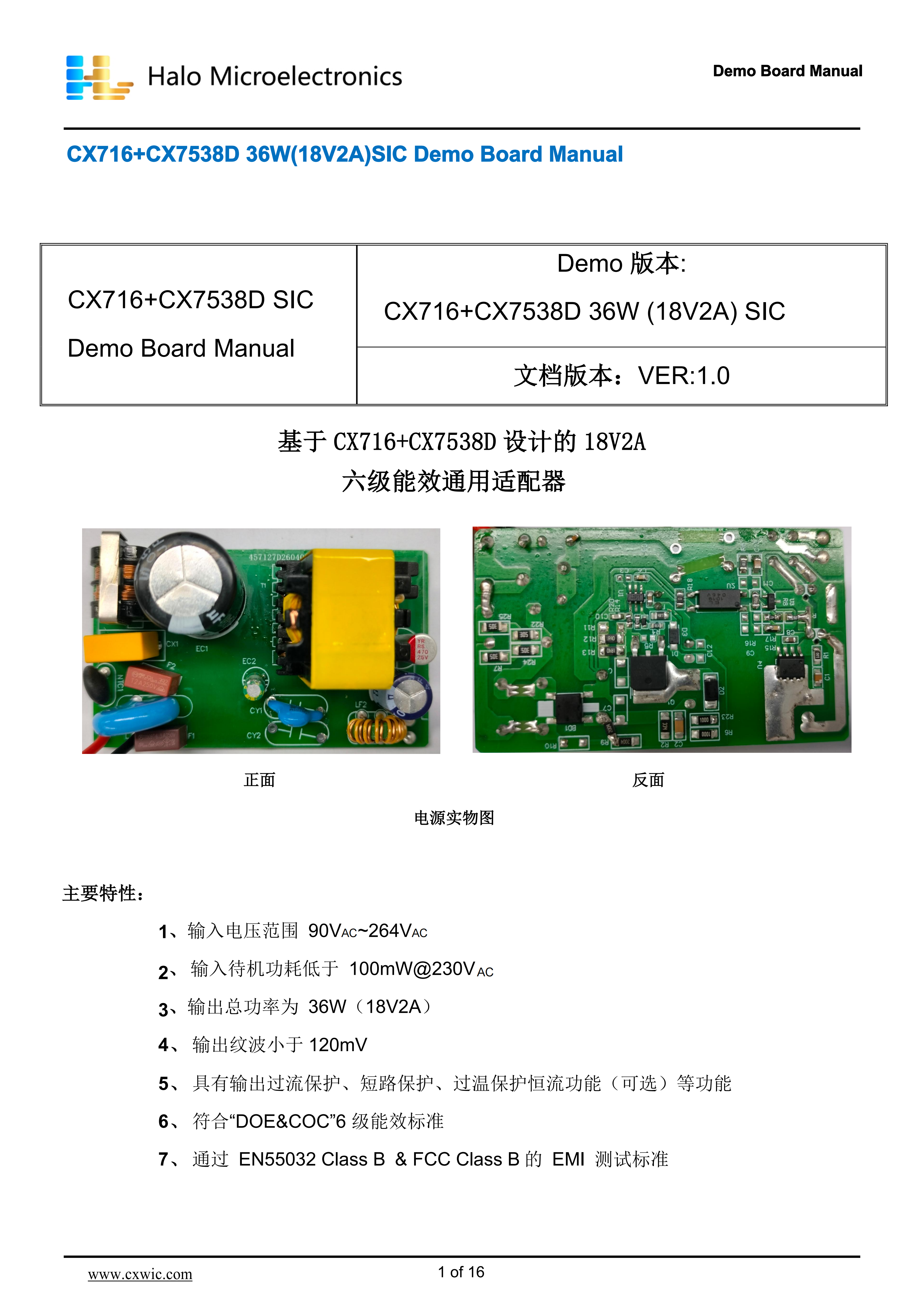

一、方案主要電氣參數：
輸入電壓：AC 90V~264V 全電壓輸入
輸出規格：18V/2A，額定功率 36W
拓?fù)浣Y(jié)構：QR 準諧振反激架構
核心組合：CX716+CX80TS065+CX7538D同步整流
輸入待機功耗：100mW@230VAC
結構尺寸：67*39.5mm
保護功能：輸出過流保護、短路保護、過溫保護恒流功能等
符合 ：“DOE&COC”6 級能效標準
通過 EN55032 Class B & FCC Class B 的 EMI 測試標準

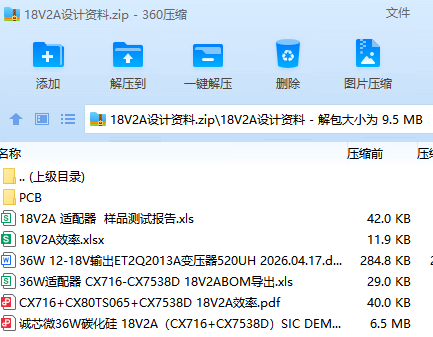

配套服務：提供完整原理圖、PCB、BOM、變壓器參數、測試報告，支持快速量產落地

二、方案核心設計優勢：

1、超高功率密度，實現極致小型化

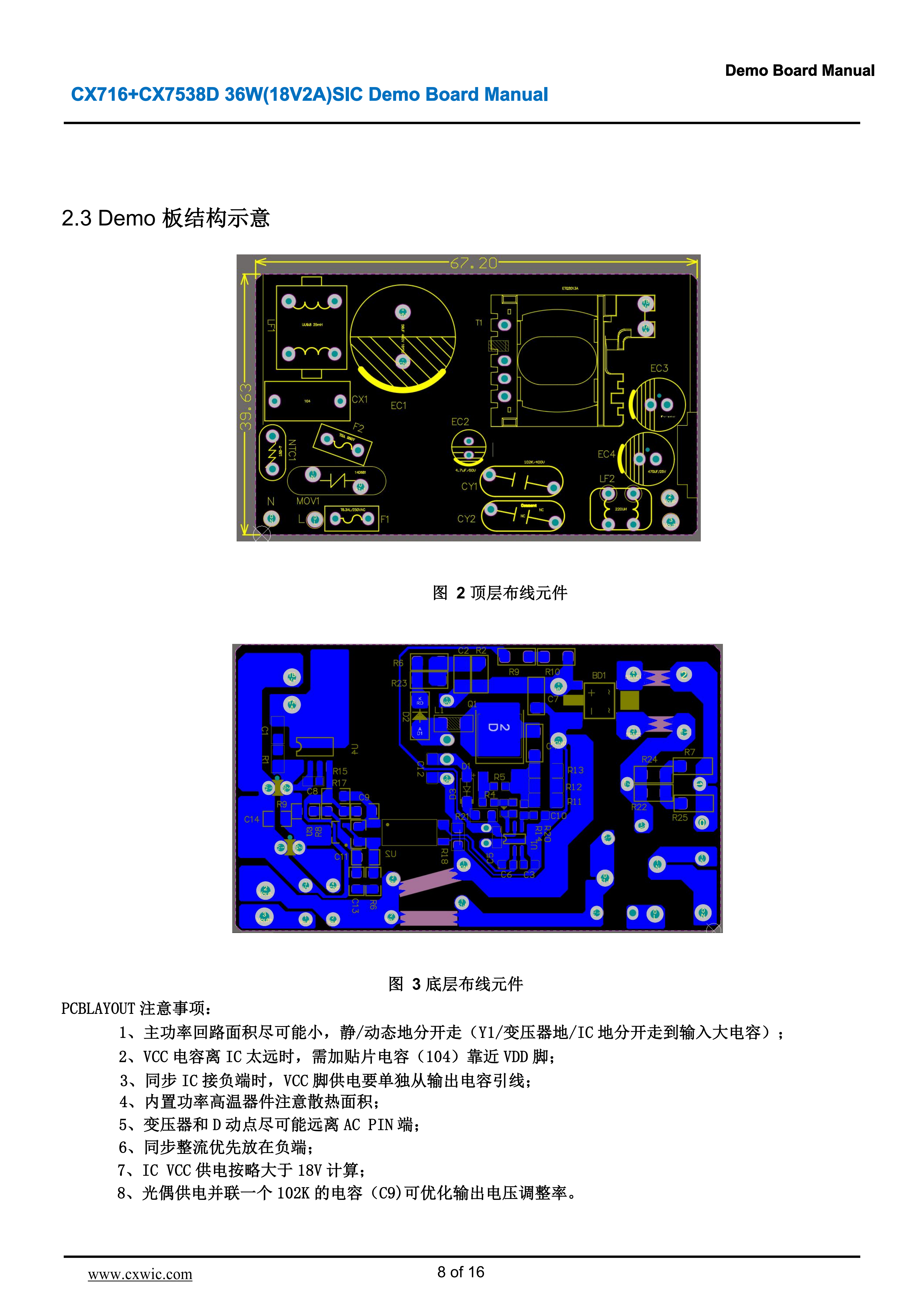

依托 QR 高頻工作 + 碳化硅低損耗特性，方案可采用 ETQ2013A高頻變壓器，整機 PCB 尺寸僅67*39.5mm，完美適配迷你適配器、密封式工控電源、緊湊型小家電窄小安裝空間。
2、全負載高效，輕松滿足嚴苛能效
全電壓輸入范圍內，滿載效率可達 90% 以上，輕載、中載區間效率曲線平穩；空載待機功耗控制優異，符合全球主流能效法規要求。器件整體損耗低、溫升小，常規工況無需額外散熱片，簡化結構設計與開模成本。
3、外圍電路極簡，BOM 精簡易量產
整套方案采用誠芯微自研全套電源芯片，架構成熟、外圍阻容器件少；CX716 SSR適配 SiC MOS-CX80TS065 驅動，省去冗余驅動電路，配合抖頻低 EMI 設計，可精簡共模電感、濾波電容等外圍物料，BOM 成本更低、貼片工藝更簡單，量產良率高。
4、高可靠易過認證，縮短開發周期
該套方案自帶完整多重保護功能，具備過壓、欠壓、過流、過溫等多重防護，適配復雜家用及工業電網環境；EMI 經過底層架構優化，不用復雜濾波網絡即可輕松過電磁兼容認證，搭配原廠完整參考設計資料與 FAE 技術支持，幫助客戶從樣機到量產快速落地。

三、典型應用場景：
該 36W 碳化硅高頻 QR 反激方案適配多領域終端產品：
消費類：18V2A 迷你 PD 適配器、小家電內置電源
安防 IoT：網絡攝像頭、智能網關、智能門鎖供電電源
工業工控：小型工業控制模塊、儀表儀器供電
照明類：36W 以內室內 LED 驅動、低壓燈帶電源

誠芯微 CX716+CX80TS065 組成的 36W碳化硅高頻QR反激電源方案參考設計，以國產自研芯片組合、準諧振軟開關架構、碳化硅低損耗特性為核心，實現了小體積、高效率、低溫升、低 EMI、低成本的綜合優勢。方案配套資料齊全、量產成熟度高，可直接用于適配器、小家電、工控、安防等產品快速開發，是 24~36W功率段高密度碳化硅電源方案開發設計的優選國產化方案。
