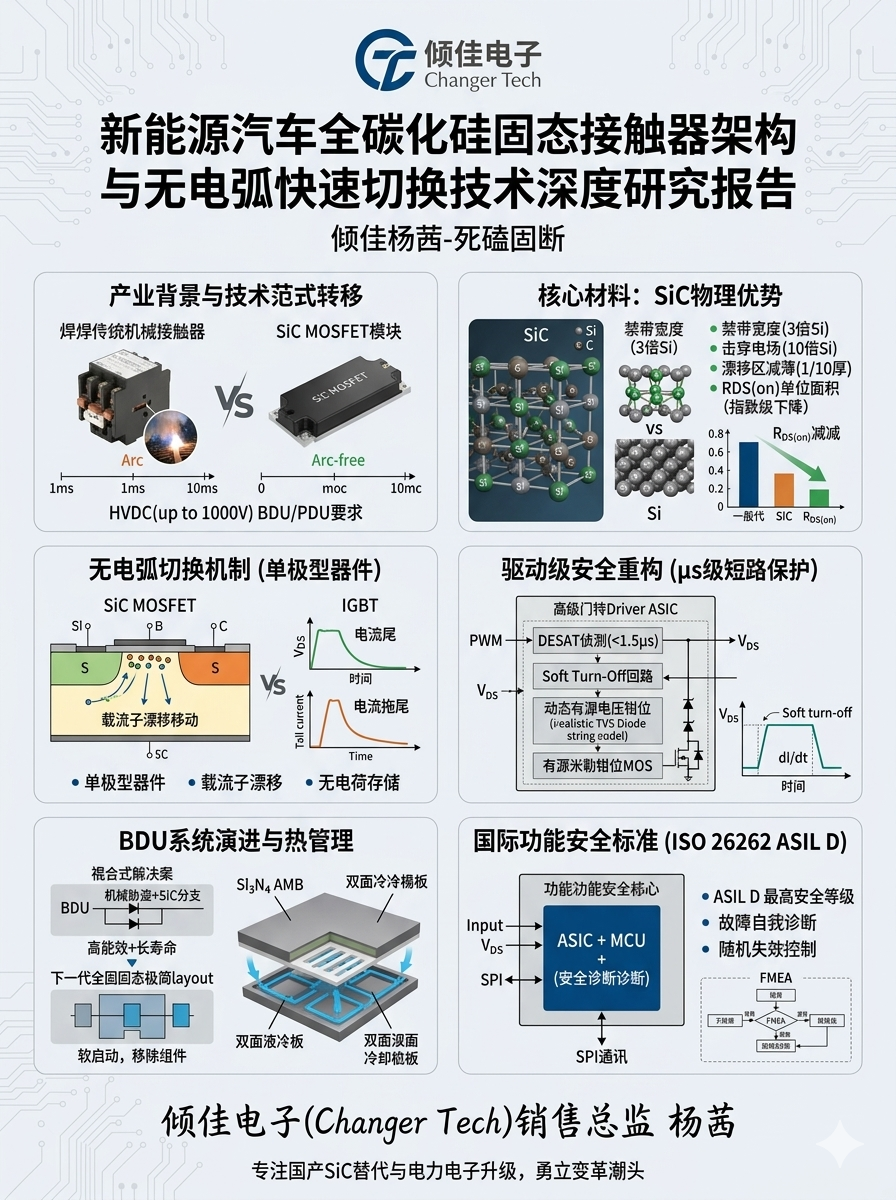

傾佳楊茜-死磕固斷-新能源汽車全碳化硅固態接觸器架構與無電弧快速切換技術深度研究報告

一、 產業背景與技術范式轉移：從機電繼電器到全固態高壓配電架構的必然性

隨著全球新能源汽車（NEV）產業向著800V乃至1000V以上的高壓平臺加速演進，整車電氣架構的功率密度、能量傳輸效率以及系統安全閾值正在經歷前所未有的考驗。在這種極端的高壓直流（HVDC）運行環境下，電池?cái)嗦穯卧˙DU, Battery Disconnect Unit）和高壓配電單元（PDU）作為連接動力電池、電機控制器與快速充電網絡的樞紐，其核心切斷元件的性能直接決定了整車在極端工況下的存活率與功能安全水平。

長期以來，新能源汽車廣泛采用傳統的機電接觸器（Electromechanical Relays, EMR）作為主回路的閉合與切斷器件。然而，機電接觸器的物理工作原理在HVDC系統中暴露出了難以逾越的本征缺陷。在傳統的交流（AC）配電系統中，電流以50Hz或60Hz的頻率周期性地經歷自然過零點（Zero-crossing），這種電流瞬間為零的物理狀態為熄滅觸點分離時產生的電弧提供了天然的契機。但在直流微電網中，電流不存在自然過零點。當機械觸點在高壓、高負載或短路狀態下被迫分離時，強大的電場會擊穿觸點間的空氣或介質，拉出持續且極其猛烈的直流等離子體電弧。這種直流電弧的中心溫度可瞬間飆升至10,000°C以上，不僅會導致銀基合金觸點材料的劇烈汽化、嚴重?zé)g、金屬轉移（形成尖峰和弧坑），在極端情況下甚至?xí)l(fā)觸點永久性熔焊（Welding）或系統性火災，成為誘發電池包熱失控的重大隱患。為了強行切斷這種致命的直流電弧，傳統的機械接觸器不得不引入體積龐大的滅弧柵、復雜的磁吹滅弧裝置，或在密封腔體內充入六氟化硫等絕緣氣體，這不僅大幅增加了器件的體積和重量，同時也推高了制造與維護成本。

更為關鍵的是，機電接觸器受限于銜鐵、彈簧等物理機械運動部件的慣性，其故障響應和切斷時間通常處于10毫秒到50毫秒的量級。在動力電池發生災難性短路時，這數十毫秒的機械延遲意味著將有極其龐大的通過能量（I2t）無情地涌入驅動逆變器、電池電芯及高壓線束，對車輛硬件造成不可逆的物理破壞。此外，機械部件的物理磨損特性使其開關壽命通常被嚴格限制在十萬次左右的量級，完全無法滿足未來V2G（Vehicle-to-Grid）高頻雙向充放電、智能電網動態響應等千萬次級別的高頻切換需求。

在這一嚴峻的技術背景下，基于寬禁帶半導體（Wide Bandgap, WBG）的全固態接觸器（Solid-State Contactor, SSC）架構迎來了爆發式的發展。固態接觸器利用半導體晶格內部載流子的電場控制來實現電路的導通與徹底關斷，從根本上摒棄了任何物理機械運動部件。這一革命性的架構轉變不僅從物理根源上徹底消滅了電弧產生的可能性（Arc-free），更將短路保護的響應時間從機械時代的毫秒級大幅壓縮至驚人的微秒甚至納秒級（<10μs），為新能源汽車的高壓電氣安全確立了全新的技術標桿。本報告將從底層半導體材料物理、核心無電弧開關機制、微秒級智能保護驅動架構、多維熱管理演進，以及ISO 26262系統級功能安全體系等多個維度，對全碳化硅固態接觸器技術進行深度、詳盡的全景式剖析。

二、 物理機制與材料科學：碳化硅（SiC）半導體的底層顛覆性優勢

固態接觸器的核心性能瓶頸長期受制于半導體材料的本征物理極限。盡管硅基絕緣柵雙極型晶體管（Si IGBT）和硅基MOSFET曾主導了中低壓電力電子領域，但在動輒數百安培穩態導通的接觸器應用中，硅材料的導通損耗和熱限值使得純固態方案在過去難以普及。碳化硅（SiC）作為第三代寬禁帶半導體材料的代表，憑借其量子力學層面的本征屬性，成為了突破這一瓶頸的關鍵鑰匙?；景雽?dǎo)體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

2.1 寬禁帶材料的臨界擊穿電場與導通電阻重構

碳化硅材料的禁帶寬度約為硅的三倍，這一特性賦予了其極高的臨界擊穿電場強度（約為硅的10倍）。在半導體器件物理中，為了承受特定的反向阻斷電壓（如1200V或1700V），器件必須具備一定厚度且輕摻雜的漂移區（Drift Region）。得益于極高的臨界擊穿電場，在達到與硅器件相同耐壓等級的前提下，SiC器件的漂移區厚度可以被大幅削減至硅器件的十分之一，同時能夠采用高出近百倍的摻雜濃度。

在MOSFET架構中，漂移區電阻是構成器件總導通電阻（RDS(on)?）的絕對主導部分。更薄且高摻雜的漂移層，使得SiC MOSFET的單位面積導通電阻呈指數級下降，顯著低于具有同等耐壓等級的傳統硅基MOSFET或IGBT器件。對于固態接觸器而言，這一優勢具有決定性的意義。由于接觸器在新能源汽車絕大部分的運行生命周期內均處于長期的穩態導通狀態（Steady-state conduction），靜態導通損耗（即Pcond?=I2?RDS(on)?）直接決定了車輛整體的能量轉換效率與系統的熱管理難度。SiC材料帶來的導通電阻驟降，使得寬禁帶固態接觸器在能效上能夠與傳統機械接觸器一較高下，而在部分工業及車輛測試中，更是較傳統硅基半導體器件降低了高達40%的穩態損耗。

2.2 載流子動力學：?jiǎn)螛O型器件的極速無電弧切換

傳統的高壓硅基IGBT屬于雙極型器件（Bipolar structure），其導通依賴于少數載流子的注入以實現電導調制效應。這雖然降低了高壓下的導通壓降，但在關斷時，這些滯留在漂移區內的少數載流子必須通過自然復合才能完全消失，從而產生了嚴重的“電流拖尾”（Tail current）現象，大幅拉長了關斷時間并產生了極高的開關損耗。

相比之下，SiC MOSFET屬于純粹的單極型器件（Unipolar device），其導通與關斷僅依靠多數載流子在電場作用下的漂移運動。當固態接觸器接收到關斷指令時，柵極驅動器迅速將柵源電壓（VGS?）拉低至閾值以下（通常施加-4V或-5V的負偏壓以防止誤導通），MOSFET內部的導電反型層在納秒級時間內瞬間消失，耗盡層迅速擴張以承受高壓。這一物理過程中沒有任何電荷存儲效應或少數載流子復合延遲，電子流在晶格層面被直接、干凈地阻斷。由于沒有宏觀物理觸點的機械位移與分離，電子無法在間隙中加速并電離中性氣體原子，徹底阻絕了等離子體電弧產生的物理?xiàng)l件。這種真正意義上的無電?。ˋrc-free）切斷技術，不僅根除了機械繼電器起火和爆炸的安全隱患，也使得接觸器能夠支持?jǐn)?shù)以百萬計的無損開關循環。

三、 固態接觸器（SSC）全碳化硅模塊架構解析與核心數據

在新能源汽車高壓配電單元中，直接采用分立器件（Discrete devices）已難以滿足動輒數百安培的載流需求與嚴苛的熱管理指標。因此，將多顆裸芯片（Bare dies）并聯封裝的高性能SiC半橋或全橋功率模塊成為了主流架構。

3.1 基于SiC MOSFET與SiC JFET的底層開關陣列選擇

目前，固態配電領域存在兩種主要的碳化硅開關拓?fù)洌阂环N是主流的常關型（Normally-off）SiC MOSFET模塊，另一種則是基于常開型（Normally-on）SiC JFET的共源共柵（Cascode）或直接驅動架構。 JFET器件由于不存在柵極氧化層，其在耐受極端高溫和高輻射環境方面具有獨特的本征優勢，因而被HIITIO等公司應用于專為航空航天（eVTOL）和高性能EV設計的固態功率控制器（SSPC）中。對于SiC JFET架構，工程上通常有兩種驅動策略：一種是“過驅動”（Overdrive）方案，即使用單個柵極驅動器同時驅動級聯的低壓Si MOSFET與高壓JFET芯片，并在JFET柵極增加適量電阻以平衡動態特性；另一種是更為精細的“直接驅動”（Direct drive）方案，利用兩組完全獨立的柵極驅動器分別獨立控制低壓MOSFET與高壓SiC JFET，從而實現了對電壓和電流波形的極致解耦控制與高精度檢測。

3.2 典型工業及車規級SiC功率模塊參數矩陣

為了具象化全SiC模塊在固態接觸器架構中的硬件實力，我們對比分析了幾款來自深圳基本半導體（BASiC Semiconductor）和HIITIO等企業的旗艦級大功率模塊產品。這些模塊專門針對低導通損耗與高可靠性進行了深度優化。

架構洞察與深度推演： 通過對上述矩陣的深度解析，可以發現兩個顯著的技術趨勢。首先，極端的高電流承載能力帶來了不可忽視的穩態損耗挑戰。以基本半導體BMF540R12MZA3為例，即使其芯片級典型導通電阻在25°C時低至2.2 mΩ，但在175°C高溫惡劣工況下運行540A額定電流時，其單開關節點產生的靜態焦耳熱依然極為驚人（P=5402×0.0038≈1108W）。如此龐大的集中發熱量，直接催生了采用高性能氮化硅（Si3?N4?）陶瓷基板以及高級熱界面材料（TIM）的技術剛需。 其次，封裝形態正在向著高功率密度的ED3甚至更加高度集成的三維架構演進。傳統的62mm封裝雖然具備通用性，但如Leapers Semiconductor推出的ED3S系列SiC功率模塊（覆蓋200-600A，1200V/1400V/1700V）展示了更小體積內封裝更大電流的潛力。ED3封裝結合Arcbonding?等創新互連工藝，使得模塊內部雜散電感大幅降低，在不增加系統占地面積的前提下進一步拉高了工作頻率和轉換效率。這種高密度封裝不僅是高頻DC-DC轉換器的心臟，更是未來極簡型車載電池?cái)嗦穯卧˙DU）的基石。

四、 微秒級短路保護與驅動級安全重構架構

如果說SiC芯片是固態接觸器的“肌肉”，那么高級柵極驅動器（Gate Driver）則是其不可或缺的“神經中樞”。SiC MOSFET在賦予系統極低損耗與極快開關速度的同時，也帶來了極其嚴苛的保護挑戰。相較于同等耐壓和電流等級的傳統硅基IGBT，SiC MOSFET的芯片面積被大幅縮小。這種更小的物理熱容意味著，在發生電池包外部短路（Short-circuit）等災難性工況時，瞬間激增數千安培的短路電流所產生的焦耳熱會以更加猛烈的速度在微小晶粒內部累積。因此，SiC MOSFET的短路耐受時間（Short-Circuit Withstand Time, SCWT）被急劇壓縮，通常僅有1至3微秒，遠低于傳統IGBT長達10微秒的安全冗余。這種“脆弱性”要求固態接觸器的底層驅動架構必須在芯片熔毀的物理極限內完成一系列極其復雜的偵測、判斷與柔性切斷動作。

我們以青銅劍技術（Bronze Technologies）專為ED3與62mm封裝SiC模塊研發的即插即用型雙通道驅動器系列——2CP0220T12-ZC01及2CP0225Txx為例，系統性解構這一微秒級的安全防護網。

4.1 VDS退飽和偵測（DESAT）：納秒級故障感知

在固態接觸器正常閉合時，SiC MOSFET工作于線性歐姆區，其漏源極電壓（VDS?）處于極低水平。當外部高壓直流母線發生嚴重短路（如一類橋臂直通硬開關故障或二類負載短路）時，短路電流呈指數級飆升，導致SiC芯片迅速脫離線性區進入飽和區（Desaturation），VDS?電壓將以驚人的速度回升至高壓母線電平。

現代智能驅動器（如2CP0225Txx）內部集成了高速退飽和檢測比較電路。為了防止開通瞬態過程中的高電壓觸發誤報，驅動器會設置一段微秒級的消隱時間（Blanking time）。消隱期結束后，檢測網絡（通常由高壓阻斷二極管、電阻RA?與電容CA?構成）開始實時跟蹤VDS?的變化。一旦VDSDT?電平超越預設的絕對安全閾值（例如2CP0225Txx設定的典型值VREF?=9.7V），驅動器內的專用ASIC芯片將瞬間推翻主控MCU的PWM指令，強行接管柵極控制權，在僅僅1.5微秒的短路響應時間（Short-circuit response time）內啟動硬件級閉鎖邏輯，并通過故障反饋管腳（SOx）在550納秒內向整車控制器發出SOS信號。這種完全繞開軟件堆棧的純硬件偵測與阻斷機制，是SiC器件在災難面前存活的唯一保障。

4.2 軟關斷（Soft Turn-Off）：化解致命的感性過壓尖峰

感知到短路僅僅是保護的第一步，如何“安全地”切斷數千安培的短路電流才是世界級工程難題。由于新能源汽車的動力電池包、高壓線束及電機內部不可避免地存在寄生電感（Lσ?），如果在短路發生時驅動器以最快速度（數十納秒）瞬間抽干MOSFET柵極電荷將其強行關斷，極高的電流下降率（極大的 di/dt）會在漏源極兩端激發出毀滅性的感性反沖電壓尖峰。根據法拉第電磁感應定律（Vspike?=Lσ??dtdi?），這一瞬間過壓將輕易突破SiC器件1200V或1700V的物理?yè)舸O限，導致芯片直接炸裂（Avalanche breakdown）。

為了化解這一矛盾，2CP0225Txx等高級驅動器創新性地引入了集成軟關斷（Soft Turn-Off） 技術。在觸發短路保護時，ASIC芯片并不會直接導通主關斷回路（如常規的推挽級），而是激活一條特殊的遲滯比較控制路徑。內部的基準參考電壓（VREF_SSD?）將以一種預先計算好的平緩斜率線性下降。驅動器迫使MOSFET的實際柵極電壓跟隨這一緩慢下降的基準電壓進行泄放。通過將原本數十納秒的關斷過程人為拉長至約2.0微秒（軟關斷時間 tSOFT?），極大地平緩了di/dt的瞬態斜率，將不可控的過壓尖峰死死壓制在芯片的安全操作區（SOA）之內，實現了真正的柔性安全著陸。

4.3 動態有源電壓鉗位（Active Voltage Clamping）：構筑第二道絕對防線

在一些極端的拓?fù)浣Y(jié)構或嚴重的老化寄生環境中，即使啟用了軟關斷，由于雜散電感過大，漏極的電壓反沖依然可能逼近器件的崩潰邊緣。為了構筑萬無一失的第二道防線，先進驅動架構廣泛集成了動態有源鉗位（Advanced Active Clamping） 網絡。

這種拓?fù)浣Y(jié)構巧妙地在SiC MOSFET的漏極（Drain）與柵極（Gate）之間跨接了一組或多組瞬態電壓抑制二極管（TVS）。以青銅劍技術適配1200V和1700V SiC器件的方案為例，TVS串的雪崩擊穿閾值分別被精準校準為典型值1020V和1560V（在IR?=1mA,25°C條件下）。當危險的瞬態過壓達到此閾值時，TVS二極管發生雪崩擊穿，高壓回路中的反沖電流被迫注入MOSFET的柵極電容，使原本已被拉低的柵源電壓（VGS?）重新抬升至開啟閾值之上。 這一極其巧妙的負反饋機制使得SiC MOSFET從徹底的物理阻斷狀態被“部分重新喚醒”（Turned partially ON）。此時，電感中蘊含的龐大磁場能量不再通過器件本體的破壞性雪崩來強行釋放，而是通過被控制開啟的半導體導電溝道，以可控的焦耳熱形式安全耗散。一旦過壓瞬態能量耗散殆盡，VDS?回落至安全水平，TVS重歸截止，器件再次平滑過渡到絕對安全的關斷阻斷狀態。這種自適應的能量疏導機制對于承受著高頻次斷開感性負載（如電機反電動勢）的車載固態接觸器而言，具有無可替代的戰略價值。

4.4 有源米勒鉗位（Active Miller Clamping）：根除橋臂寄生直通隱患

固態接觸器往往不以單管形式存在，而是以內置半橋（Half-Bridge）拓?fù)涞男问匠霈F(xiàn)，以便實現雙向能量流轉或作為逆變器的底層組件。在半橋操作中，當對側（例如上管）執行微秒級極速開通時，巨大的電壓躍變（dv/dt）會瞬間施加在處于關斷狀態的本側（例如下管）漏源極上。

由于SiC MOSFET內部不可避免地存在寄生的柵漏電容（米勒電容，Cgd?），極高的dv/dt會誘發出強烈的米勒位移電流（IMiller?=Cgd??dtdv?）。如果這股瞬態電流流經驅動器的關斷電阻（RGOFF?）并產生足夠大的壓降，關斷狀態管的柵極電壓將被不可控地抬升?？紤]到SiC MOSFET的開啟閾值（VGS(th)?）本就偏低（典型值如基本半導體模塊的2.7V，甚至低至2.1V），一旦這種被動抬升超過閾值，器件將被災難性地意外喚醒，造成上下管直通短路，導致整個模塊在瞬間氣化炸毀。

為根除這一寄生頑疾，2CP0225Txx等高級驅動器內部嵌入了有源米勒鉗位電路（Active Miller Clamping） 。該模塊包含一個內部電阻極低、響應極快的鉗位MOSFET（壓降VCLAMP?低至150mV，峰值電流吸收能力高達20A）。當控制邏輯偵測到目標驅動電壓已降至關斷閾值（如參考地以上3.8V）時，鉗位MOSFET被瞬間激活，它直接在SiC器件的柵極與源極/發射極之間構筑了一條接近零歐姆的阻抗旁路。這條旁路以絕對的電氣強力將一切米勒耦合電流盡數吞噬，并將柵極電平牢牢“釘死”在負壓區域，從而在極其喧囂的高頻電磁干擾環境中，為接觸器的絕對斷開狀態加裝了最堅固的物理枷鎖。

4.5 高級驅動器核心參數對標矩陣

以下表格綜合呈現了適配高壓SiC半橋模塊的主流高級即插即用型柵極驅動器（以青銅劍技術產品為例）的關鍵性能參數，印證了其為滿足高標準車載保護需求所做的極盡嚴苛的設計：

五、 BDU系統的整體演進與熱管理架構的多維降維打擊

隨著單體半導體器件的技術護城河被不斷夯實，整車廠與Tier 1供應商開始將目光聚焦于系統級的重構。全固態接觸器的引入不僅僅是替換了傳統機械繼電器，更是在根本上顛覆了高壓配電單元（BDU）的傳統設計哲學，并對車輛全局熱管理提出了全新的跨維度挑戰。

5.1 混合固態接觸器（Hybrid Contactors）：高能效與安全性的完美折中

盡管全固態接觸器展現出了誘人的無電弧與永不磨損特性，但寬禁帶半導體仍無法完全抹除其材料物理帶來的毫歐級靜態導通電阻（RDS(on)?）。在數百安培的長時穩態輸出下，純固態接觸器不僅面臨數十至上百瓦的熱損耗，其高昂的晶圓制造成本也使得單體價格較傳統接觸器溢價達30%至50%。對于部分對絕對成本和長時靜態能效極端敏感的主機廠而言，這是一個難以咽下的商業苦果。

在這一過渡期，混合固態接觸器（Hybrid Electromechanical + Solid-State Solutions） 作為一種絕妙的折中架構脫穎而出。混合架構巧妙地在物理上并聯了傳統的機械觸點支路與先進的SiC固態開關支路。 其工作時序堪稱精密藝術：在系統執行長時間穩定的動力輸出時，所有的電流均經過接觸電阻趨近于零的機械觸點支路，此時整個系統的穩態發熱和能耗損失降至極低（發揮機械特長）；而當系統需要切斷或者由于碰撞需要緊急斷電的微秒級前夕，主控芯片率先通過電子執行機構指令機械觸點斷開。在機械觸點剛剛分離、等離子體電弧尚未形成的納米級瞬間，龐大的主電流被電磁物理法則無縫“擠壓”并平滑轉移至與之并聯的固態SiC支路。隨后，機械觸點在完全無電流的“冷狀態”下徹底拉開安全物理距離。最終，由堅固的固態SiC支路在微秒內執行最后的高壓切斷任務，由于其半導體屬性，整個過程不產生一絲火花。 （OMRON等企業正在積極推進這種混合架構商業化）這種混合技術不僅將器件的工作壽命從十萬次量級躍升至兩千萬次以上的準無限壽命，更由于避免了長時間承載大電流，SiC固態開關芯片的面積和成本可以被極大地壓縮，為重型商用車（電動重卡）與大功率超充站的配電防護提供了一條極具現實意義的演進路徑。

5.2 預充電阻與熔斷器的“系統級消亡”

傳統的電動汽車BDU為了防止閉合主繼電器時高壓電池瞬間沖擊電機控制器前端龐大的直流母線電容（DC-link capacitor）從而產生毀滅性的浪涌涌流（Inrush current），必須額外并聯一套由小型機械繼電器和笨重陶瓷電阻組成的“預充回路”（Pre-charge circuit）。 全固態接觸器的引入徹底打破了這一窠臼。由于SiC MOSFET天生具備微秒級的高頻開關能力，BDU主控單元可以通過對其施加占空比逐漸增加的高頻PWM（脈寬調制）信號，如同控制調光燈般平滑地將母線電容充電至目標電壓。這一“軟啟動”（Soft-start）機制在硬件上直接抹除了預充繼電器和預充電阻的存在，大幅節省了BDU的內部空間并削減了故障節點。進一步地，得益于微秒級的短路截?cái)嗄芰?，系統甚至可以移除傳統的火工品爆炸保險絲（Pyro-fuses）或笨重的高壓熔斷器，使得未來BDU的體積縮減潛力高達50%至80%。

5.3 跨維度熱管理：從芯片封裝（基板升級）到整車液冷（Liquid Cooling）革命

高功率密度的SiC模塊若要真正勝任連續電流高達540A至800A的接觸器任務（如HIITIO與BASiC的高階產品），必須建立一套從晶格納米級至整車宏觀級的跨維度熱管理系統。

1. 封裝級的材料突圍： 傳統IGBT模塊廣泛使用的氧化鋁（Al2?O3?）DBC基板，其極低的熱導率在SiC極高的熱流密度面前已如紙糊般脆弱?，F(xiàn)代高性能SiC接觸器模塊（如Leapers的ED3S與BASiC的Pcore?2）正在全面擁抱氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷基板。氮化硅不僅具備極高的斷裂韌性，允許敷設更厚的銅層以增加瞬態熱容從而吸收短路能量，且其熱膨脹系數（CTE）與SiC芯片完美匹配，這使得模塊能夠經受住數十萬次極其劇烈的溫度劇變循環而不發生焊層剝離。此外，部分超高端模塊正在探索雙面冷卻（Double-Sided Cooling, DSC）封裝技術，通過消除底部的熱界面材料（TIM）層并將芯片直接夾在兩塊冷卻板之間，將整體熱阻再次斬去一半。

2. 整車級的液冷重塑： 在系統散熱層面，傳統的強制風冷（Air Cooling）已遠遠無法壓制800V平臺上數百千瓦快充帶來的熱浪。研究數據表明，液冷（Liquid Cooling）系統的排熱效率高達空氣冷卻的3至5倍，其不僅能夠精確消除SiC模塊邊緣產生的局部熱斑（Hot spots），更能在快充工況下將接觸器底板和電池組溫度嚴格鎖定在20°C至40°C的最佳“黃金生命區間”。 雖然液冷系統的初始硬件投資（如水泵、冷板、管路及防漏防腐蝕設計）相較風冷高出10%至20%，但其不僅降低了輔助能耗（風冷高轉速風扇能耗是水泵的2至3倍），更將電池及配電硬件的全生命周期壽命延長了10%至30%。甚至在-30°C的高寒地帶，液冷管道亦能化身加熱回路保障系統啟動。目前，在全球新發布的旗艦級電動車型中，超過60%已將液冷整合為底層熱管理標準，這為全固態接觸器在高負荷運轉下不觸發熱衰退（Thermal derating）提供了最重要的基礎設施保障。

六、 國際功能安全體系（ISO 26262）與嚴格車規標準的深度融合

將一臺裝載著相當于幾百公斤TNT炸藥能量的電池包，交由幾枚指甲蓋大小的硅芯片進行生死攸關的保護切斷，這對整車功能安全認證體系提出了史無前例的挑戰。因此，固態接觸器的工程實踐絕非僅限于硬件的堆砌，更是一場圍繞國際標準展開的合規性與冗余設計的戰役。

6.1 ISO 26262 與 ASIL D級別的苛刻安全裁定

在國際權威的汽車電子功能安全標準ISO 26262框架中，電池高壓斷路單元（BDU）因直接關乎車輛乘員的防觸電、防起火等最高等級生命安全，其核心防護功能毫無懸念地被映射為最為嚴苛的ASIL D（Automotive Safety Integrity Level D）等級。

機械接觸器存在的觸點彈跳、電弧燒蝕、乃至致命的熔焊（Welding）問題，在ISO 26262的失效模式分析（FMEA）中極易被歸類為難以監控的“單點故障”（Single-point fault），一旦發生則“失效即閉合（Fail-closed）”導致災難性后果。而SiC固態接觸器不僅本征免疫熔焊，更通過高級數字驅動器的介入，將“黑盒”變成了透明的“白盒”。 例如，合規的固態智能柵極驅動IC（如ST或Infineon的安全芯片）內部全面集成了高精度的模數轉換器（ADC）、自診斷數字邏輯與隔離的通信總線。這些驅動器在執行切斷任務之余，以微秒級頻率不間斷地“巡視”并自檢：供電電壓是否在健康窗口內？短路退飽和檢測回路本身是否發生了斷路開路（即潛伏性故障，Latent faults）？溫度傳感器探頭是否失效？MCU的運算邏輯算術邏輯單元（ALU）和內存寄存器狀態是否發生位翻轉？。通過SPI總線及雙通道物理故障反饋管腳（如前文2CP0225Txx在檢測異常后550ns內拉低SOx引腳警報），這種極其完備的自診斷覆蓋率（Diagnostic coverage）機制，構筑了滿足ASIL D合規審查的終極基石，極大降低了系統隨機失效（Random faults）的概率。

6.2 符合國家標準（GB/T）的電氣安全重構

除了國際功能安全標準，在中國市場落地的整車部件必須直面一系列強制性國家標準（GB）的錘煉。其中，針對電動汽車安全要求的核心國標 GB 18384-2020（融合并替代了2015版的GB/T 18384系列），對高壓開關的工程設計產生了深遠影響。新國標將車輛高壓系統的絕緣電阻監測從“推薦性選配”全面升級為“強制性強制要求”，并新增了針對電容耦合電量計算與驗證試驗的具體要求。

這對固態接觸器提出了隱性挑戰：不同于機械接觸器斷開后近乎無限大的物理氣隙電阻，SiC器件在關斷阻斷狀態下，半導體耗盡層不可避免地存在微安量級（μA）的漏電流（Off-state leakage current）（如BASiC的1200V模塊在常溫下仍有幾十至上百微安漏電）。如果絕緣監測模塊的檢測閾值未進行專門的算法補償，這一固態材料的本征漏電極易被誤判為車輛絕緣故障而觸發死鎖報警。 同時，作為電機驅動與配電系統的前級保護者，固態接觸器本身也必須無條件滿足 GB/T 18488.1-2015 針對電機控制器所規定的振動測試（如2G加速度以上的軸向抗震）、極寒低溫沖擊（-40°C以下環境測試）、鹽霧腐蝕防侵入（Salt Mist）以及IPXXB以上防護等級的極端物理環境考驗。正是為了迎合這些嚴酷的車規及工控標準，固態驅動模塊在電路板間預留了極為充裕的12mm電氣間隙（Clearance）和13.2mm爬電距離（Creepage distance），確保即便在空氣稀薄的高海拔地區和高污染的惡劣環境中，5000V級別的隔離屏障依然固若金湯。

七、 戰略縱深：向智能電網樞紐與下一代航空架構的輻射

全碳化硅固態接觸器技術的突破，并未將其影響力局限在四輪新能源汽車之內。作為一種終極的高壓直流“守門人”，其蘊含的納秒級微控與無損通斷基因，正在不可阻擋地向著更廣闊的能源與交通領域輻射。

7.1 分布式智能微電網與固態變壓器（SST）的基石

在宏觀的能源互聯網演進中，電動汽車正經歷著從單純的“消耗者”向可雙向吞吐能量的分布式儲能單元（V2X）的戰略轉變。在這一圖景中，高頻次、超快速的電網交互成為日常。 在這種大背景下，固態變壓器（Solid-State Transformers, SST）作為新型電力電子變換設備，正在逐步替代笨重低效的傳統工頻變壓器，實現10kV交流中壓到高壓直流（HVDC）雙向功率流轉。而在SST極其復雜的拓?fù)渚W(wǎng)絡中，保護HVDC母線不被短路瞬態電流毀滅的任務，必須交由能耐受極端高壓應力且能進行復雜多級聯動的固態直流接觸器來?yè)?dān)當。由于機械電弧在電網級直流母線發生時是絕對的災難，SiC固態接觸器的無電弧技術在此類應用中已非“可選項”，而是支撐未來柔性直流電網運行的“唯一解”。

7.2 電動垂直起降飛行器（eVTOL）與航空級SSPC

在更加追求極致安全與輕量化的先進飛行器領域，如近年來熱度空前的電動垂直起降航空器（eVTOL）中，固態電源控制器（SSPC）展現出了無可比擬的統治力。 在航空應用中，由于高空環境中大氣壓力稀?。ㄅ了箍ǘ桑?，空氣的絕緣擊穿閾值大幅下降，此時如果使用傳統的機械接觸器切斷大功率直流負載，拉出的高空電弧極易跨越絕緣間隙引發全機火災。HIITIO等企業針對此類痛點推出的輕量化固態SSPC（重量通常被控制在不足1千克，比傳統BDU組件輕50%且體積縮小80%），不僅徹底絕緣了高空起弧隱患，更通過微秒級的故障切斷極大地保衛了昂貴且敏感的航空電機系統。可以預見，伴隨固態接觸器在新能源汽車領域的不斷試錯與降本，其衍生出的航空級高可靠性架構必將成為未來低空經濟與全電飛機（More Electric Aircraft, MEA）的底層標準裝備。

八、 結語

新能源汽車固態接觸器從傳統機電繼電器向全碳化硅（SiC）架構的革命性跨越，絕不僅僅是一次簡單的材料學升級，它標志著人類在控制大功率直流電能領域，從“被動承受電弧物理破壞”走向“底層微觀晶格主動阻斷”的史詩級技術范式轉移。

通過以SiC MOSFET甚至SiC JFET為核心的功率模塊，結合高級定制柵極驅動器所布下的精密防線——從偵測納秒級退飽和（DESAT），到執行柔性的軟關斷（Soft Turn-Off）以消解致命過壓，再到利用動態有源電壓鉗位與有源米勒鉗位構筑的絕對物理屏障，固態接觸器成功地將原本足以摧毀整車的故障短路能量，馴服在微秒級的時間牢籠之內。輔以高可靠性的氮化硅（Si3?N4?）AMB封裝基板與跨維度整合的液冷熱管理系統，工程界正在一步步攻克固態半導體長時靜態導通發熱的技術“阿喀琉斯之踵”。

在國際嚴苛的ISO 26262 ASIL D功能安全框架與強制性國家標準（GB/T）的保駕護航下，無論是作為過渡時期兼顧成本與性能最優解的混合接觸器架構，還是指向終極形態的全固態智能節點，這項技術都正在重塑新一代電動汽車的BDU神經系統。更深遠地看，微秒級無損通斷的“基因”，必將伴隨eVTOL與柔性直流智能電網的崛起，成為驅動人類全電化綠色未來最堅不可摧的底層安全基石。
