在自旋電子學器件制造領域，FeMn/CoFeB薄膜體系因其優異的交換偏置特性，已成為磁隨機存取存儲器（MRAM）和磁傳感器研究中的核心結構之一。交換偏置效應源于反鐵磁（AFM）層與鐵磁（FM）層在界面處的耦合作用，其強弱直接決定器件的磁穩定性與信號響應靈敏度。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

然而，這一效應對薄膜厚度極為敏感：FeMn 層厚度偏差數納米便可導致交換偏置場從數百 Oe 驟降至零，CoFeB 鐵磁層厚度的微小變化同樣會顯著改變界面耦合強度。因此，在納米量級薄膜體系的研究中，實現對各功能層厚度的精準測量與控制，是獲得穩定交換偏置效應的前提條件。臺階儀（觸針式輪廓儀）憑借其直接、高分辨率的臺階高度測量能力，在 FeMn/CoFeB 薄膜的厚度表征和沉積速率標定中發揮了不可替代的作用，為整個實驗體系的定量化研究奠定了重要的計量基礎。

本文系統研究了不同緩沖層與覆蓋層材料對FeMn/CoFeB反鐵磁/鐵磁薄膜體系界面交換偏置效應的影響，旨在通過優化膜層結構以在室溫下獲得并調控更大的交換偏置場。

1

實驗與方法

flexfilm

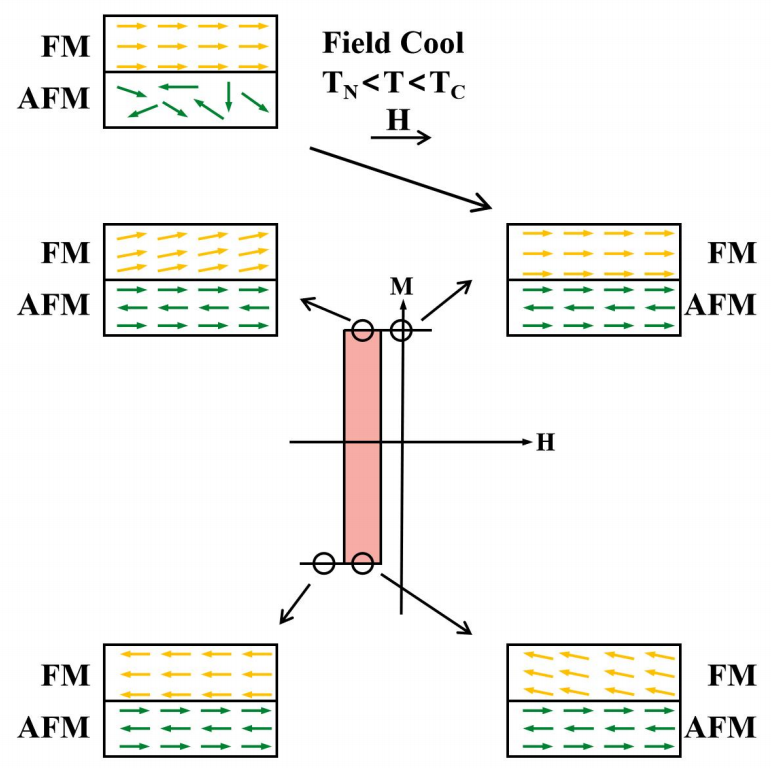

交換偏置建立過程示意圖

臺階儀原理與參數

本研究采用Flexfilm探針式臺階儀（臺階法）對磁控濺射制備的薄膜進行厚度表征。臺階儀的工作原理是利用金剛石探針沿樣品表面勻速掃描，探針在垂直方向的位移信號經電路放大后被記錄，從而通過膜層與基底之間的臺階高度直接讀取薄膜厚度。本研究所采用的薄膜厚度概念為"形狀厚度"，即薄膜兩側平均表面的間距，這是最接近直覺意義的膜厚定義，適用于對表面凹凸、島狀初始生長等實際情況的定量描述。

樣品制備與前處理

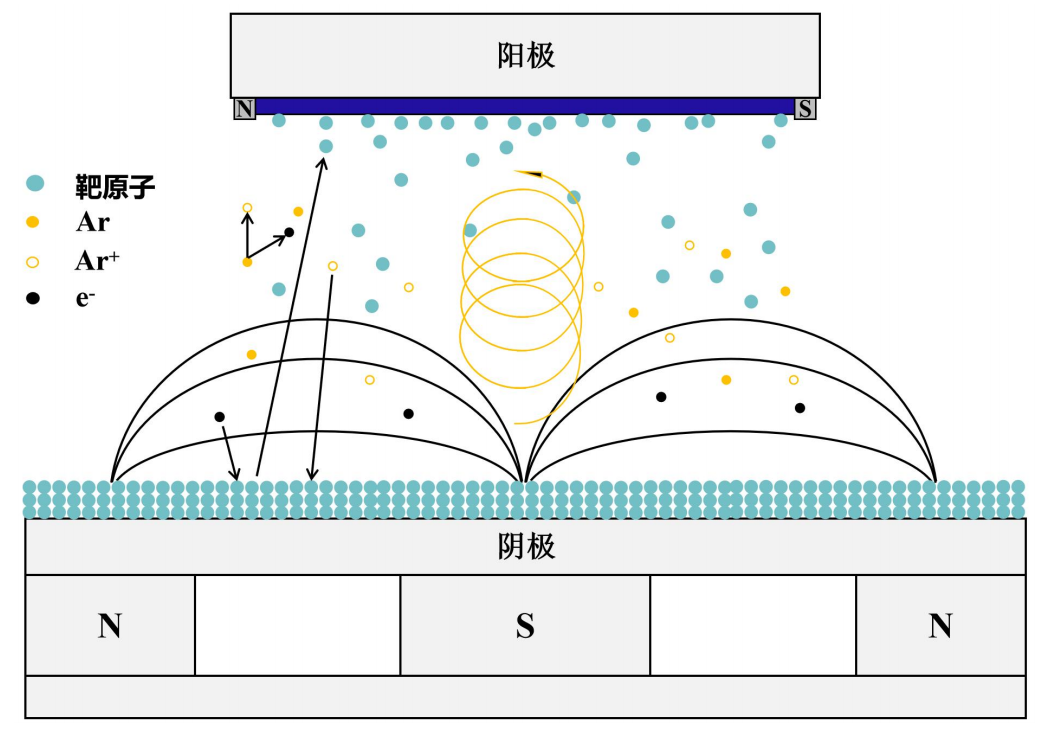

直流磁控濺射原理

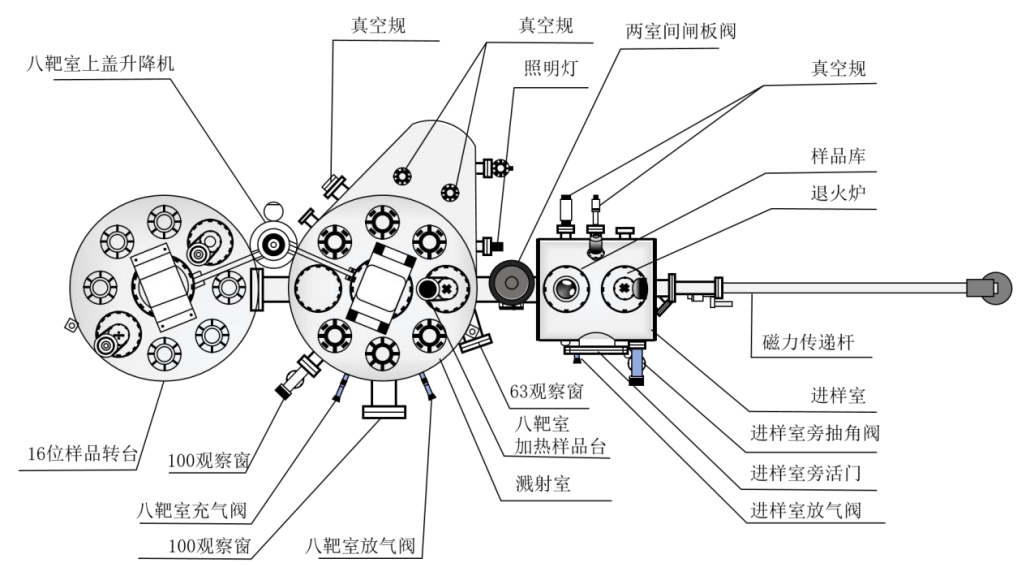

超高真空磁控濺射儀組成部分及腔內結構

所有薄膜均采用超高真空磁控濺射系統制備，本底真空度優于 5×10?? Pa，濺射氣體為 Ar，工作氣壓固定在 0.5 Pa。為獲得可測量的臺階，采用掩模遮蓋部分基底，在表面氧化的 [100] 單晶硅基片（氧化層厚度約 200 nm）上制備出具有明顯臺階邊緣的薄膜樣品，以供探針橫跨臺階區域進行掃描。

用于臺階儀標定的樣品包括NiFeCr、Cu、FeMn、CoFeB四種材料，濺射時間統一設定為1800 s，以便在同一時間參數下測定各材料的沉積速率。FeMn 和 CoFeB 靶材采用直流濺射模式，Ta 靶采用射頻濺射方式。濺射期間，在基片位置沿平行膜面方向施加約 280–300 Oe 的面內磁場，以誘導薄膜磁各向異性?；跒R射前依次經過丙酮、無水乙醇、去離子水超聲清洗（各 15–30 min），并用勻膠機甩干，以確保基底表面潔凈、無影響臺階測量精度的污染物。

測試流程與誤差控制

臺階儀測試在室溫環境下進行，探針沿樣品表面自基底裸露區域橫向掃入薄膜覆蓋區域，連續記錄表面高度輪廓曲線。

臺階高度由薄膜覆蓋區域與裸露基底區域的平均高度差直接讀取，即為薄膜形狀厚度。通過將臺階高度除以對應濺射時間（1800 s），可計算出各材料在該工藝條件下的薄膜沉積速率（?/s），該速率參數隨后用于指導正式樣品中各功能層厚度的定量控制。

測量誤差主要來自基底自身的表面粗糙度以及薄膜島狀生長階段帶來的厚度不均一性；本研究通過選用高平整度的硅基片來降低基底噪聲對臺階信號的干擾。

2

各材料薄膜的沉積速率標定

flexfilm

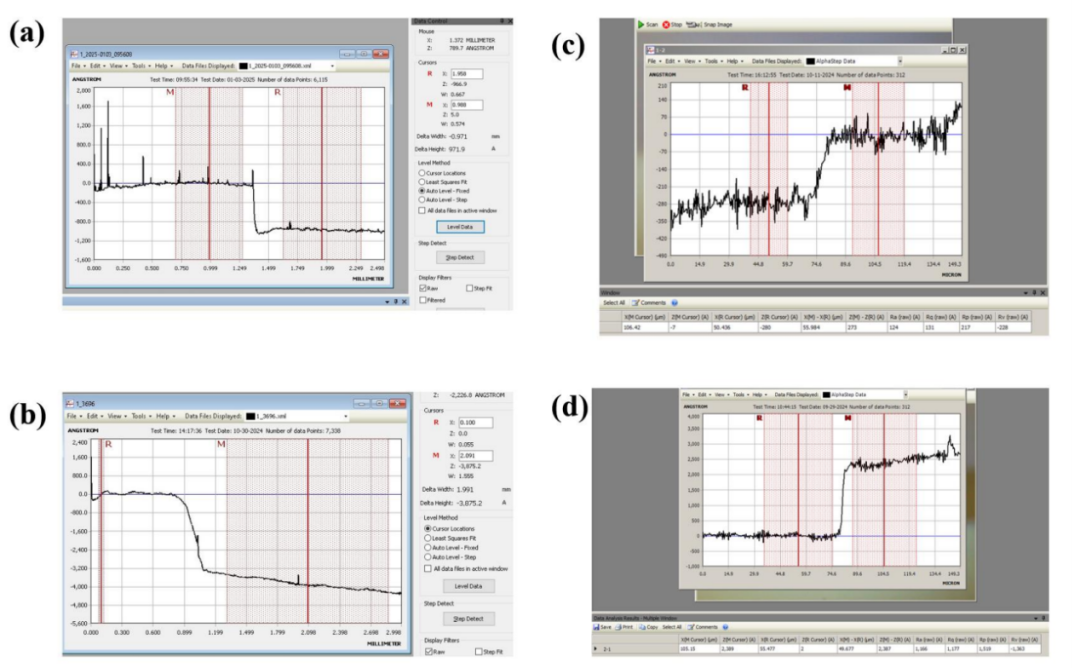

磁控濺射制備的不同材料薄膜的臺階儀表面輪廓對比圖，(a)NiFeCr、(b)Cu、(c)FeMn、(d)CoFeB，所有樣品濺射時間均1800 s

在統一濺射時間（1800 s）和固定工藝參數（Ar 氣壓 0.5 Pa、本底真空 < 5×10?? Pa）的條件下，四種材料均表現出較為平坦的薄膜表面和清晰的臺階邊緣，具備良好的可測量性。

整體沉積速率約為1 ?/s，以此為基準，可精確推算出正式多層膜樣品中各功能層的目標濺射時間，進而實現對 2 nm 至 20 nm 范圍內各層厚度的定量控制。

臺階儀的測量結果表明，各材料薄膜在該工藝窗口內具備較一致的成膜特性，為后續多層膜疊層厚度的精確設計提供了可靠依據。

3

臺階儀厚度數據對交換偏置研究的定量支撐

臺階儀的精確測厚直接決定了本研究中各厚度梯度系列實驗的可靠性。在緩沖層厚度研究中，Cu 緩沖層從 5 nm 逐步增加至 20 nm，通過臺階儀標定的沉積速率可將各層厚度偏差控制在亞納米量級。

實驗結果表明，Cu 緩沖層厚度在 5 nm ≤ tCu ≤ 8 nm 區間內，FeMn/CoFeB 的交換偏置場（Hex）從 305.56 Oe 快速增長至 504.84 Oe，在 tCu = 8 nm 時達到最大值；此后隨緩沖層繼續增厚，Hex 逐步趨于穩定，在 454.29 ± 10 Oe 范圍內波動。這一非單調依賴關系——若無臺階儀對厚度的精確標定——在實驗中將無法準確復現和解析，更無從找到最優 Cu 緩沖層厚度窗口。

在鐵磁層（CoFeB）厚度梯度實驗中，臺階儀標定的速率同樣保證了 tCoFeB = 2、3、4、5 nm 各系列樣品厚度的可控性。實驗數據顯示，隨著 CoFeB 層厚從 2 nm 增至 5 nm，Hex 從約 305.56 Oe 降至 119.11 Oe，矯頑力（Hc）從 79.34 Oe 降至 24.45 Oe，與交換偏置作為界面效應、與鐵磁層厚度成反比的理論預測高度吻合。這一規律能夠被清晰提取，正是基于臺階儀厚度標定所帶來的精確厚度管控。

4

覆蓋層研究中的厚度精度需求

flexfilm

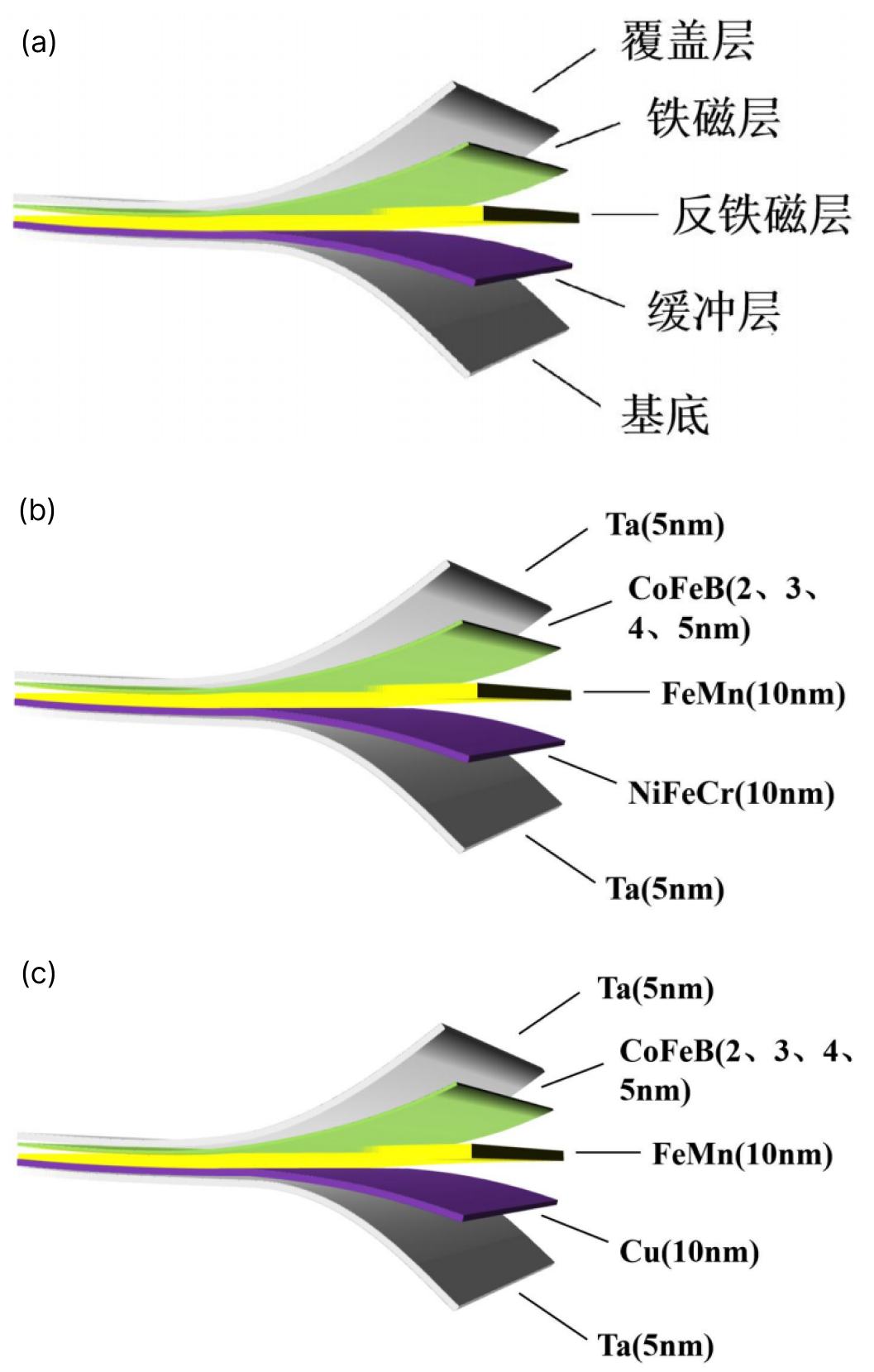

多層膜結構示意圖

在覆蓋層研究中，臺階儀標定同樣不可或缺。以Ta(5 nm)/Cu(5 nm)/FeMn(10 nm)/CoFeB(2 nm)/Cu(t)/Ta(5 nm) 系列為例，Cu 覆蓋層厚度從 1 nm 調變至 7 nm 時，Hex 和 Hc 均呈現出系統性變化：當 tCu = 5 nm 時，Hex 達到最大值 450.84 Oe，同時 Hc 僅為 25.6 Oe，展現出最優的綜合磁性能。這一最優厚度窗口的識別，建立在臺階儀對各層厚度精確標定的基礎之上，若厚度存在較大偏差，最優結構將被掩蓋于數據散布之中，無法被準確定位。

本研究采用Flexfilm探針式臺階儀對磁控濺射制備的NiFeCr、Cu、FeMn、CoFeB四種薄膜材料進行了系統的表面輪廓掃描與厚度測量。結果所示，各材料在統一濺射時間（1800 s）、工作氣壓（0.5 Pa）條件下均呈現出清晰的臺階形貌，沉積速率約為 1 ?/s。臺階儀的精確測厚為整個 FeMn/CoFeB 薄膜交換偏置研究體系提供了關鍵的厚度計量基礎：正是依托對各功能層厚度的納米級精準控制，研究得以系統揭示Cu 緩沖層厚度 tCu = 8 nm 時交換偏置場峰值（Hex = 504.84 Oe，350°C 退火后最高可達 540.31 Oe）、CoFeB 鐵磁層厚度增加時 Hex 與 Hc 的協同衰減規律，以及 Cu/Ta 覆蓋層結構在最優厚度下兼顧大交換偏置（450.84 Oe）與低矯頑力（25.6 Oe）的磁性能優化結果。臺階儀的應用將宏觀磁學測量與微觀結構設計聯系起來，為 FeMn/CoFeB 體系的精準磁控提供了不可或缺的計量支撐。

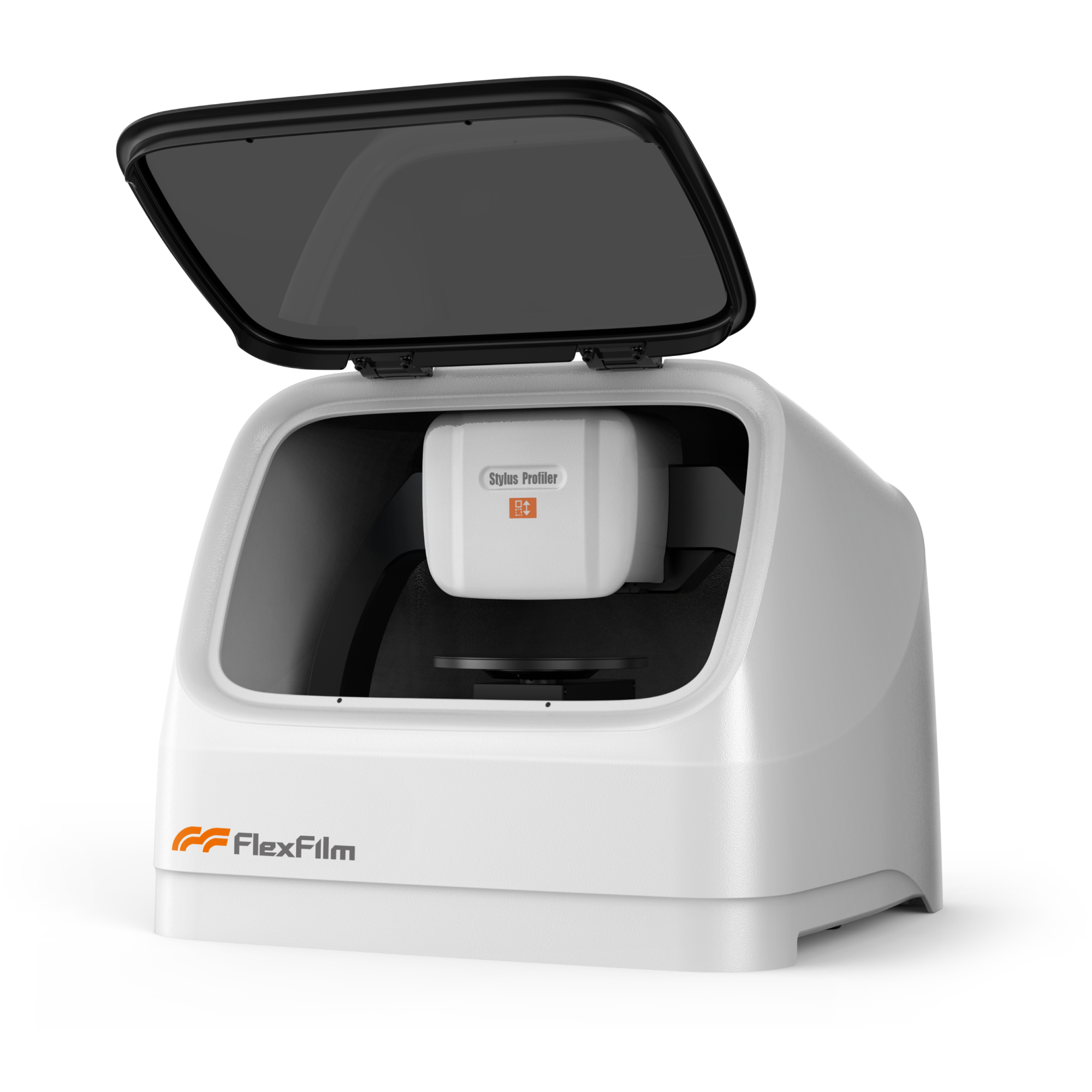

Flexfilm費曼儀器探針式臺階儀
