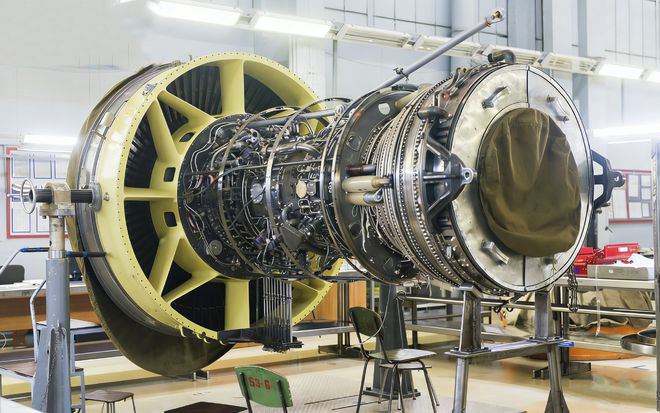

航空發動機作為現代飛行器的核心動力裝置，其工作性能的優劣直接關系到飛行安全與任務執行能力。在發動機燃油系統中，柱塞式噴口油源泵承擔著為飛機助力和燃油噴射系統穩定供給高壓油源的關鍵使命，作為飛機助力系統的重要組成元件，其內部結構高度復雜，對工作可靠性要求極為嚴苛。該型泵既是飛機燃油噴射系統的基礎性元件，也是發動機穩定運行的動力保障環節，若其在運行中出現壓力波動、流量偏移或溫度失控等性能退化，將直接威脅機組的飛行安全，甚至導致發動機動力喪失的嚴重后果。

一、飛機燃油噴射系統趨勢分析

柱塞式噴口油源泵在整個服役周期內均面臨著嚴密的性能檢驗需求。一方面，在研制與設計階段，亟須通過長期磨合運轉與多工況模擬試驗全面摸清其服役邊界，實現性能指標的綜合評估與壽命預測；另一方面，在出廠交付與檢修階段，要求利用高度集成的測試系統快速做出合格性判定，從而為維護安全飛行提供可靠的數據支撐。在傳統人工操作模式下，測試過程往往受限于參數調節精度不足、數據記錄一致性差、測試周期長等弊端，極易導致泵的實際性能在出廠后難以被充分驗證，尤其在超大流量、寬壓力范圍的極限工況下，現有手動測試設備難以完整再現飛行包線內的復雜工況，無法從根本上保障液壓泵的持續可靠性。

針對上述工程需求，國內外陸續開展了多樣化的液壓泵測試系統設計與集成方案研究，逐步形成了以自動化控制系統為核心、融合多傳感器信號采集與執行機構調節的數字化試驗平臺，并在運行效率、控制精度以及測試數據的可追溯性方面取得了顯著進步。近年來，尤其是在高精度比例調壓閥的技術基礎上，液壓測試系統對壓力與流量等核心參數的閉環控制精度提升至±1%FS甚至更高，配合智能化控制算法，實現了對復雜測試工況的穩定再現。本文正是在此技術發展背景下，基于某型號3000L/h流量等級的柱塞式噴口油源泵的性能測試需求，設計一款整體運行高效、控制精度優良且具備長時穩定性的多功能性能測試系統，以期為飛機發動機液壓泵測試系統提供一條可行的技術路徑。

二、柱塞式噴口油源泵性能測試系統概述

本測試系統從工程實用的角度出發，全面覆蓋了柱塞式噴口油源泵在研制、交付及檢修階段的性能測試需求。在技術路線上，系統基于待測柱塞式噴口油源泵的工作機理與重要參量，確定了以壓力、流量和溫度為核心控制對象的自動化交付試驗?zāi)Ｊ剑軌蚋鶕?jù)定制的試驗工藝實現對待測產品的全面性能評估與壽命測試。在總體方案設計中，分析并界定了該測試系統的關鍵技術難點，包括供油壓力與回油負載的雙閉環協調控制、多介質液壓回路的熱平衡管理、高轉速傳動系統的振動抑制以及復雜工況下的安全聯鎖邏輯。

該測試系統的總體結構按照功能區分主要包括液壓系統、傳動系統、電氣測控系統、配電供電系統、氣源系統、計量系統和安全中心七個關鍵模塊，各模塊通過總線通信與電氣接口實現信息互聯互通，由上位機系統集中調度，形成一套高度協同的自動化測試平臺。液壓系統是整個測試系統最核心的部分，負責為待測泵提供燃油壓力、流量與負載條件，并實現對油液溫度和潔凈度的全過程管控。

2.1 液壓系統

液壓系統依據待測柱塞式噴口油源泵的工作原理，將液壓回路劃分為供油系統、回油系統、排油系統、控制油系統、燃油油箱系統、溫度控制系統、循環過濾系統及滑油系統。在介質選擇上，供油、回油、排油、控制油、溫度控制及循環過濾等子系統均采用RP-3航空燃油或YH-10航空液壓油作為工作介質，該兩類介質均具備低黏度、高穩定性和出色的高壓承載能力，特別適合在低黏度流體控制的航空液壓系統中工作。滑油系統則單獨采用滑油4050介質，為待測泵花鍵提供潤滑并對齒輪箱進行冷卻。

供油系統的目標是為待測泵提供流量與壓力可精確調節的燃油供給。系統采用了變頻器驅動離心泵實現供油壓力與流量的無級調節，供油壓力可在0~1.5MPa范圍內連續可調，控制精度達±0.01MPa，流量范圍覆蓋0~7500L/h。為保障系統安全，在供油側設置了安全閥，安全閥開啟壓力可在1~2MPa范圍內按需設定，實現了超壓自動泄放?；赜拖到y(tǒng)則承擔為待測泵出口建立可編程負載壓力的功能，選用了耐高低溫、耐高壓且具有線性調節能力的高精度電動調壓閥，可實現回油流量240~6000L/h以及回油壓力1~24MPa范圍內的無級調節，滿足噴口油源泵在不同飛行工況下負載特性的全面考核。排油系統集成壓力傳感器、溫度傳感器、氣動調節閥、安全閥、過濾器、流量計及氣動三通球閥等組件，選用氣膜閥調壓，排油壓力在0.04~0.5MPa范圍內連續可調。控制油系統采用ATOS高精度比例調壓閥，燃油壓力在0~6MPa范圍內閉環自動控制，并配置蓄能器吸收壓力脈動，系統安全閥打開壓力設定在2.5~10MPa范圍內可調。

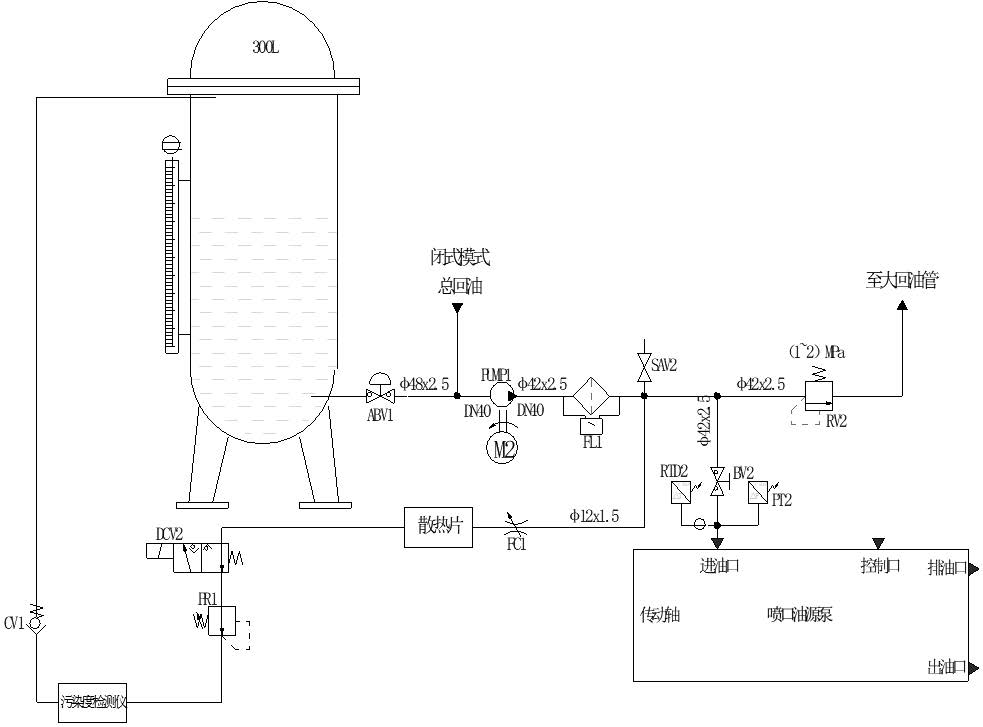

燃油油箱系統是整個液壓回路中油液存儲與分配的核心單元。本系統選用容量300L、額定工作壓力1.5MPa的304不銹鋼封閉式油箱，并配置了真空指針式壓力表、安全閥及壓力傳感器，主油箱配有磁翻板式液位計，操作人員可通過目視和上位機液壓系統界面同步監視油位情況，液位指示誤差不大于±10mm，上下限觸發時聲光報警自動輸出。溫度控制系統通過管路換熱器將待測泵入口及出口油溫控制在設定區間內，有效消除了溫度對測試結果的干擾。研究表明，在進行燃油柱塞泵性能測試時，泵出口調壓閥的壓力控制穩定性、排油壓力以及燃油溫度均會對測試結果產生顯著影響，因此在該系統中重點對上述三項因素實施了高精度閉環控制。循環過濾系統采用獨立的可移動濾油裝置，執行二級過濾工藝，濾器精度依次為10μm和1μm，油箱設置有專用循環過濾接口，濾器尾端的取樣口可定期采集油樣用于離線潔凈度檢驗?；拖到y(tǒng)配置了板式換熱器，利用廠房冷卻水控制油箱內滑油溫度不超過60℃，被測件花鍵潤滑口采用手動節流閥在0~0.5MPa范圍內連續調節潤滑壓力，系統安全閥打開壓力在0.4~0.7MPa范圍內可調。

2.2 傳動系統

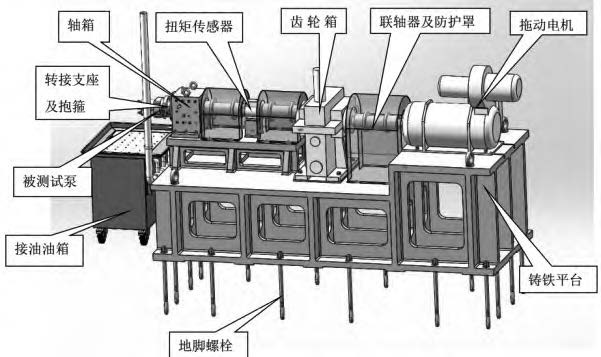

傳動系統是驅動待測柱塞式噴口油源泵按指定轉速工況穩定運行的執行機構。系統以主電機為動力源，經扭矩儀、增速箱、高速軸承座、適配器及快卸環等組件將動力傳遞至被試泵輸入端，并在接近被試泵輸入軸處布置三軸振動傳感器，可實時采集選定位置的振動加速度信號。主電機最高工作轉速為6370r/min，增速箱設計增速比為1:1.5，由此傳動系統輸出端的最高轉速可達9555r/min，轉速控制精度為±3r/min，同時具備正反轉雙向可控的驅動能力。該設計通過增速齒輪傳動以較低轉速等級的電動機獲得高轉速輸出，在實現功率高效傳遞的同時降低了設備成本和安裝空間需求，整體提升了傳動系統的緊湊性和可靠性。

2.3 電氣測控系統

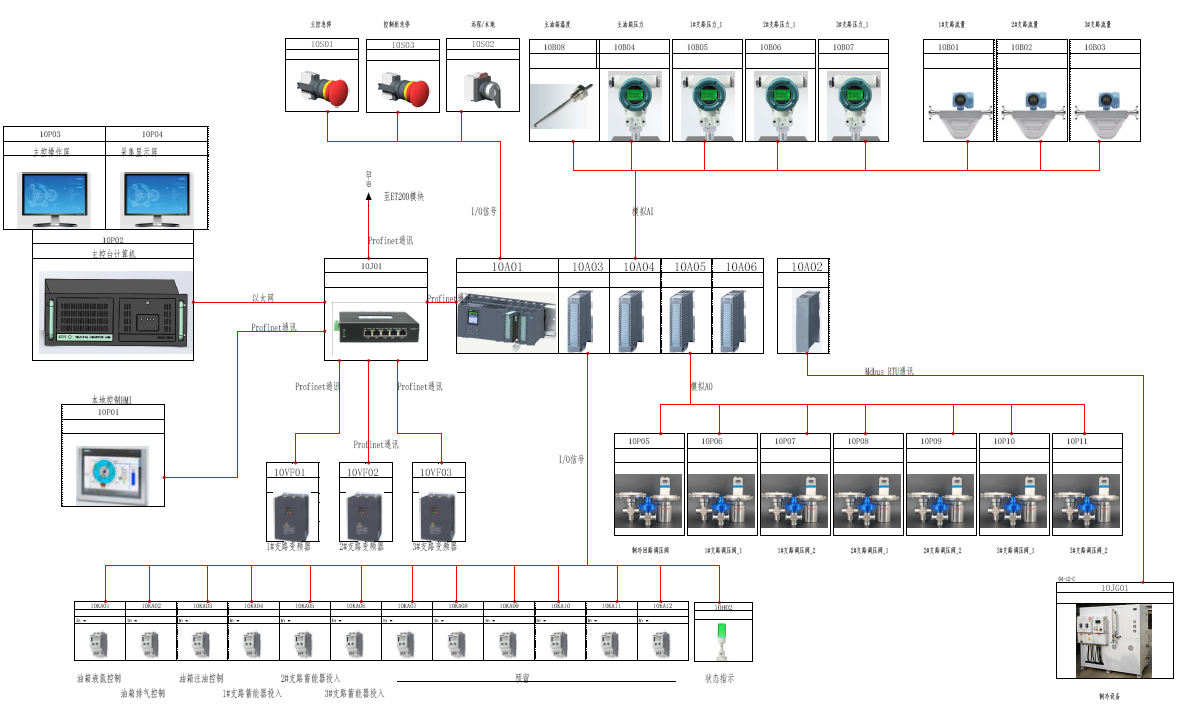

電氣測控系統采用了“工控機+PLC”聯合控制架構，依托可編程邏輯控制器執行數據采集、邏輯保護與實時控制功能，由上位機完成試驗工藝流程的編輯、人機交互與數據可視化。上位機硬件配置包括在線式UPS不間斷電源、工業控制計算機、串口擴展卡、工業網絡交換機及觸摸顯示器等，軟件系統涵蓋主登錄界面、權限管理、報表打印配置、產品試驗界面、計量器具校驗、數據采集通道配置、控制參數調試、載荷譜設定、液壓系統運行界面、核心部件運行時間記錄、試驗數據庫、安全功能設置以及報警代碼顯示等多種功能模塊。從試驗設定到執行，用戶可通過觸摸屏和組態軟件實現對試驗全程的自動化操控與遠程監控，大幅壓縮了人工操作環節。

數據采集系統由PLC主站及模擬量輸入模塊、溫度采集模塊和模擬量輸出模塊等構建，完成模擬量信號的接收轉換、處理與上傳?？刂葡到y(tǒng)核心選用西門子S7-1500可編程邏輯控制器，搭配模擬量擴展模塊和數字量擴展模塊，負責對燃油增壓回路、加熱冷卻回路以及各類閥門的啟停、調節實施精確控制，同時集成過載保護、短路保護、漏電保護和接地故障保護等電氣安全功能。大量實踐經驗表明，PLC在航空液壓測試系統中具備良好的工程可靠性，通過梯形圖程序可靈活實現各類電磁閥動作和調壓閥開度的時序控制，有效保障了長時間連續工作條件下測試過程的穩定性和可重復性。為了抑制工業現場的電磁干擾，系統還在信號傳輸通道中設置了信號隔離、濾波、接地等多項抗干擾措施，確保多通道數據采集的同步性與準確性。

2.4 配電供電系統與氣源系統

配電供電系統依托三相五線制380VAC/50Hz標準電源供電，向電加熱器、冷水機、供油泵電機、控制油泵電機及各類電磁閥提供分級配電與電壓電流控制。合理的回路隔離和接地保護降低了整個平臺的地電位漂移和電磁輻射干擾，提升了供電安全性與電路穩定性。

氣源系統則包括壓縮空氣與氮?dú)鈨蓷l獨立氣路。氮?dú)庀到y(tǒng)負責為閉式油箱提供壓力0~1.5MPa范圍內可調且控制精度達±0.01MPa的穩定覆蓋氣源。氮?dú)庾鳛榛瘜W(xué)性質穩定的惰性氣體不與油箱中低黏度燃油發生反應，持續通入油箱可有效排除其中的氧氣，防止因油液溫度升高或局部過熱引發燃爆安全事故。壓縮空氣系統則為清潔氣槍和試驗臺氣動閥門的執行提供動力來源。

2.5 計量系統與安全中心

計量系統提供參數采集與測試數據管理功能，主要包括：燃油流量的高精度計量，用于定量評估噴口油源泵的容積效率與供油能力；泵軸轉速的精確測量，以實現與被試泵試驗要求嚴格匹配的轉速閉環控制；燃油溫度的動態采集與設定值控制；多點壓力的分布測量，涵蓋供油壓力、回油壓力、控制油壓力及排油壓力等關鍵節點；以及基于數據采集系統的試驗全過程數據記錄與分析。通過自動化控制邏輯實現了轉速、油溫、壓力等測試變量的程序化調整，在不同的試驗步驟之間無需人工干預即可完成工況切換，從而大幅提升了測試流程的一致性和執行效率。

安全中心是保障整個測試系統持續安全運行的底層防護體系。該性能測試系統的安全設計遵循航空安全管理“安全第一、預防為主、綜合治理”的工作方針，集成了多層次的保護手段。性能測試系統運行狀態監控可對流量、溫度、壓力、液位及閥門位置等運行指標進行不間斷掃描，一旦越限立即觸發預設保護策略。24小時環境監控系統依靠布置在試驗現場的高靈敏度油霧濃度傳感器實時監測空氣中可燃介質的濃度，油霧濃度超標時首先由聲光報警裝置發出聲光警示并自動啟動抽風系統進行換氣降濃處置，若連續通風后監測值仍然超標，則將報警信息推送至值班人員及時進行現場干預，杜絕爆炸隱患。滅火系統選用無色、無味、不導電且對設備無腐蝕的七氟丙烷作為滅火劑，當溫度或火焰?zhèn)鞲衅饔|發火警信號時即刻釋放滅火氣體，實現火災早期快速抑制，從根本上保護了人員安全和測試設備資產。

三、液壓測試技術發展的關鍵驅動力與技術實踐

在航空液壓測試技術國產化進程深入推進的過程中，國內涌現出一批在液壓油源系統研制和測試裝備集成方面擁有深厚積淀的高科技企業，其中湖南泰德航空技術有限公司以其長期聚焦于航空航天流體控制元件與系統研發的戰略布局，為國內航空發動機液壓泵檢測技術的進步貢獻了重要力量。

湖南泰德航空技術有限公司于2012年正式成立，生產基地位于株洲市動力谷中南高科智能制造產業園，具備2000平方米的研發生產空間，專注于航空發動機高速燃油齒輪泵、特種柱塞泵、燃油供油系統、潤滑系統以及航空地面試驗臺和高低溫油源系統的研發與生產制造。該公司面向多型飛機發動機液壓泵檢測場景研制的高低溫油源系統在性能參數指標上具有顯著優勢，供油流量高達0~600L/min，供油壓力覆蓋0.5~40MPa范圍連續可調，工作溫度可在-55~200℃極限區間內定制設定，能夠適應各類燃油泵在寬溫域、高壓力載荷下的測試工況。其液壓泵組通過智能化調節斜盤角度實現流量的無級控制，在顯著降低能耗同時提升了系統的動態響應速度，使同等規格參數的液壓回路中可兼顧高壓化與節能的雙重目標。該公司的測試系統通過采用PID控制算法動態調節系統運行參數，將油液溫度維持在設定值的±2℃區間之內，從根本上削弱了溫升對低黏度燃油容積效率和粘度穩定性的擾動，為試驗精度的保證創造了必要條件。

在航空液壓測試系統愈發強調高安全性、高集成度與信息化管理的大趨勢下，湖南泰德航空將其測控系統集成多參數采集模塊，可實時監控油液壓力、溫度、流量以及泵閥振動和電動機電流等運行狀態參量，并在檢測到超壓、超溫或流量異常時自動觸發報警并執行預設保護程序，同時將所有故障數據記錄并上傳以供事后分析追溯。該系統中深度結合PLC可編程控制邏輯與伺服比例控制技術，成功實現了復雜試驗工藝流程的定制化編制與自動執行，從底層根本上解決了傳統手動操作模式下工況點切換不一致和記錄延遲問題。湖南泰德航空技術有限公司已先后通過GB/T 19001-2016/ISO 9001:2015質量管理體系認證，并與國內多家頂尖科研院所達成戰略合作，其測試系統及元器件產品已在中國航發、中航工業、中國航天科工及國防科技大學等機構中得到應用，成為支持航空液壓測試技術自主可控的一支重要力量。

四、航空發動機液壓泵測試系統的技術發展趨勢

近年來，伴隨著新一代高性能航空發動機的持續研制與航空裝備在役規模的不斷擴大，液壓泵測試系統在測試精度、集成化程度和智能化水平等方面均面臨新的技術挑戰，推動著行業測試技術向更深層次邁進。

在測試系統的高壓化與小體積化方面，隨著航空液壓泵日益向高壓、高功率密度方向發展，其額定工作壓力已經從常規液壓系統的21MPa提升至35MPa甚至更高，測試系統必須在輸出更高負載壓力的同時保持更緊湊的布局。最新研究成果顯示，柱塞泵的轉速極限已突破20000r/min，但伴隨轉速升高而來的攪油損失與熱量累積風險呈指數級增長，對測試過程中熱平衡管理和功率補償提出了更高要求。在液壓壓力與流量的聯合閉環控制技術方面，高動態電液比例技術已在國內外高端測試系統中扮演了核心角色，例如ATOS新一代比例換向閥集成了p/Q復合控制技術，能夠在單個數字閥上同時調節方向、流量和壓力參數，配合具備閉環反饋的PID控制算法，使壓力控制精度在壓力控制波動范圍中優于±0.5%FS，大大改善了高動態工況下的瞬態響應特性，這對于模擬噴口油源泵在油門大范圍變動條件下的瞬態負載工況具有很高的適用價值。

國內相關企業和科研機構近年在航空液壓泵測試領域的自主創新步伐明顯加快。在我國大型客機液壓泵自主設計制造中，高壓化、高可靠性和低流量脈動已經成為公認的核心技術挑戰，圍繞這些目標需要突破正向設計模型構建、多物理場耦合仿真以及先進材料與制造工藝等多方面的關鍵技術瓶頸，并著力構建產學研用四位一體的協同創新體系，推動航空液壓泵產品從“可用”到“好用”的整體跨越。與此同時，數字孿生和人工智能技術也開始滲透到液壓部件測試系統中，通過在虛擬空間建立與物理測試系統并行運行的實時映射模型，一方面可在完全不占用實體試驗資源的條件下對試驗工藝程序進行全面驗證和優化，提前發現因參數設置不當可能引發的超壓或超溫風險；另一方面可識別出傳統人工分析方法難以發現的負荷喘振、配流副摩擦異變等隱含故障特征，最終實現從傳統被動巡檢方式向主動預測性維護方式的轉變。

可以預見，未來航空液壓泵測試系統將在自動化、智能化和網絡化三個維度上實現質的提升。在測試工作流程方面，被測泵將由多自由度機械手自動裝夾定位，軟硬件模塊可以自動識別泵型序列號并調取對應的檢驗程序，實現多產品混線的柔性測試；在信息集成方面，測試臺將與大數據云平臺聯通，所有檢驗記錄、工況參數和傳感器數據實時上傳，利用數據挖掘算法對不同批次產品的性能變化趨勢和退化規律進行跨維度比對，從而在更大時空跨度上保證噴口油源泵的全生命周期可追溯性與可靠性。

五、未來發展展望

本文從飛機發動機柱塞式噴口油源泵的性能測試與可靠性評價的實際工程需求出發，系統性地對一款涵蓋液壓驅動、傳動加載、電氣測控、精準計量與多層次安全保護的綜合性性能測試系統進行詳細的介紹。該系統通過集成變頻驅動供油與大范圍調節比的回油負載閉環控制，以及基于高精度比例閥的執行機構協同工作，實現了對噴口油源泵在多工況點下的全參數性能試驗和長時壽命考核。多種燃油介質環境下的供油流量和壓力控制精度均可分別進入±0.01MPa和±3r/min級別，相較傳統人工測試方法明顯提升了測試效率和工況一致性。

該測試系統的成功開發，不僅為3000L/h流量等級柱塞式噴口油源泵提供了一套適用的測試評價手段，還可通過調整系統參數、更換部分液壓元件和升級上位機測試工藝快速轉變?yōu)檫m用于不同規格噴口油源泵或其它航空液壓泵的通用化測試平臺，即可為研制階段的泵特性摸底試驗提供壓力量程和負載匹配可自定義的標準測試流程，又能夠在交付階段與檢修現場將復雜合格性判定流程由小時級降為分鐘級，從而在本質上壓縮新型產品的研發周期并提升在役裝備維修保障效率，在中國大型客機及新型軍民用飛機液壓系統加速國產替代的進程中產生積極的工程推動作用。

展望未來，隨著航空發動機系統向更高功率密度、更嚴苛工況和更長維護間隔方向持續發展，噴口油源泵的測試技術將與數字孿生、邊緣計算和人工智能等新興技術深度融合，推動測試系統從目前的自動化執行階段向具備自感知、自決策與自優化能力的智能測試島方向演進。以數據驅動方式構建的虛擬測試模型將可在數字空間中對整個試驗工藝流程進行迭代優化，在不占用實體測試臺時的前提下排除大量工藝設計缺陷，再與實體臺架的精確物理數據相互補全，最終形成面向航空液壓泵全生命周期的智能化、網絡化測評體系，進一步守牢每臺投入服役的噴口油源泵的性能底線，有力筑牢飛行安全保障體系的技術根基。
