摘要：輸電線路沿線微氣象環境具有顯著的局地性與突變性，傳統依賴宏觀氣象站的數據難以準確反映桿塔周邊的真實氣象條件，導致覆冰、風偏等氣象災害的預警存在盲區。本文提出一種適用于嚴寒地區的桿塔級微氣象在線監測裝置——TLKS-PMG-WT。該裝置通過在輸電桿塔上集成高精度溫度、濕度、風速、風向及氣壓傳感器，實現微氣象參數的實時采集與無線回傳。系統支持本地?cái)?shù)據循環存儲、狀態自檢、遠程管控及安全加密接入，并具備低功耗太陽能供電與長達30天的無光照待機能力。實際應用表明，該裝置可有效填補線路走廊的氣象感知空白，為覆冰預警、防風偏閃絡及運維決策提供數據支撐，推動輸電線路氣象災害應對從被動搶修向主動預警轉變。

關鍵詞：輸電線路；微氣象監測；桿塔級感知；覆冰預警；無線傳感網絡

一、引言

輸電線路通?？缭綌?shù)十至數百公里，沿途經過高山、埡口、河谷、平原等多種地形，其局地氣象條件（即微氣象）與縣級或市級氣象臺發布的區域預報存在顯著差異。研究表明，在同一氣象預報網格內，不同桿塔位置的風速可相差2～3級，溫度可相差5～8℃，濕度變異更為顯著。這種微氣象的時空異質性，是導致導線覆冰、風偏放電、舞動及桿塔傾斜等災害事故的重要誘因。

目前，電力運維部門主要依賴兩種途徑獲取線路氣象信息：一是地方氣象局的常規站網數據，其空間分辨率通常在5～10 km以上，且測站多位于城鎮或開闊地，難以代表山區、峽谷等復雜地形的真實情況；二是線路人工巡檢時攜帶便攜氣象儀進行瞬時測量，但無法實現連續、實時監測。因氣象感知盲區而導致的預警滯后，往往使運維人員錯失融冰、限負荷等主動干預的最佳窗口期，最終演變?yōu)閿嗑€(xiàn)、倒塔等惡性事故。

為解決上述“最后一公里”的氣象感知難題，本文研究并驗證了一種專為輸電線路設計的桿塔級微氣象在線監測裝置——TLKS-PMG-WT（嚴寒地區輸電線路氣象監測裝置）。該裝置部署于桿塔之上，以高精度傳感器核心，通過無線網絡將實時氣象數據送至監控中心，實現了從“區域預報”到“點位感知”的跨越，為輸電線路的氣象災害主動防御提供了可行的技術手段。

二、裝置的系統架構與工作原理

2.1 總體設計思路

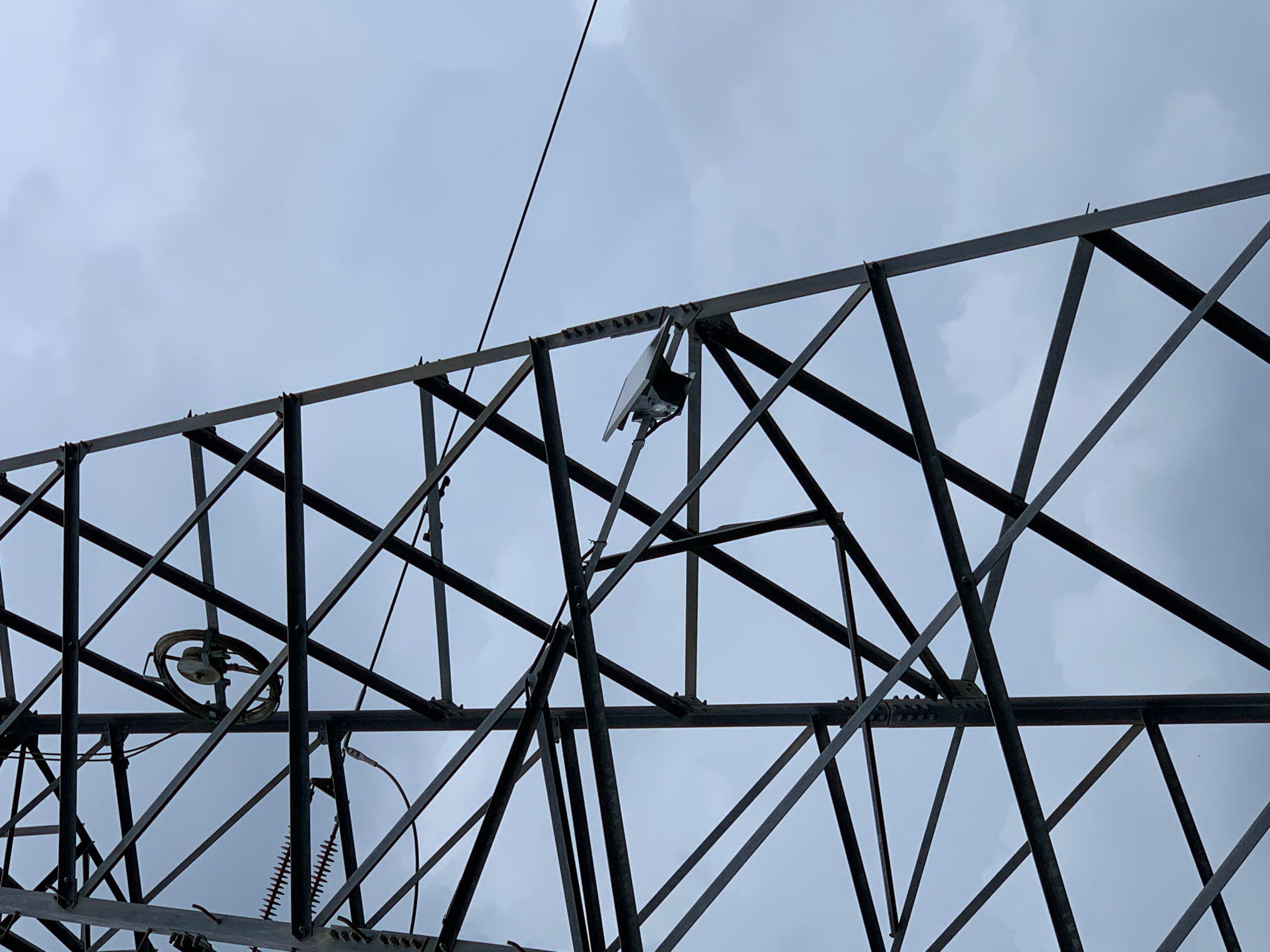

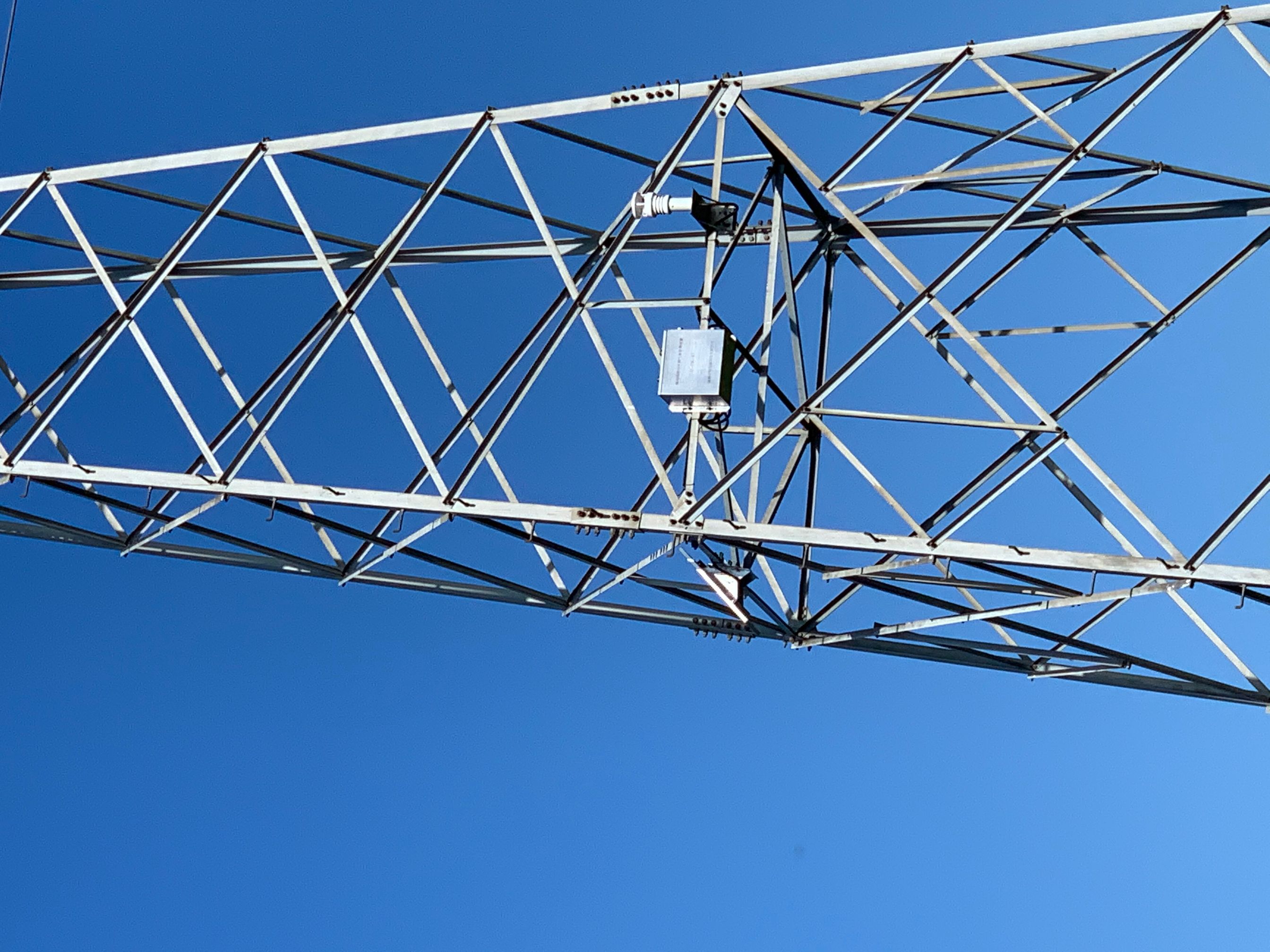

TLKS-PMG-WT的設計遵循“精準感知、可靠傳輸、低功耗運行、安全接入”的原則。其核心定位是作為輸電線路的“微型氣象站”，填補現有氣象監測網的空間空白。與傳統地面氣象站不同，該裝置安裝于桿塔橫擔或塔身高處（距地10～50 m不等），直接測量導線所在高度的氣溫、濕度、風速、風向及氣壓，使監測數據與被監測對象的實際工況更具相關性。

2.2 硬件組成

裝置主要由以下模塊構成：

傳感器單元：包含高精度溫度傳感器（測量范圍-40～+85℃，精度±0.3℃）、濕度傳感器（0～100% RH，精度±3%）、超聲波或三杯式風速風向傳感器（風速0～60 m/s，風向0～360°）及氣壓傳感器（300～1100 hPa）。

數據采集與處理單元：采用工業級低功耗微控制器，負責傳感器信號調理、模數轉換、數據預處理及本地存儲。支持循環存儲不少于30天的分鐘級歷史數據。

通信單元：集成4G全網通無線模組，自適應電信、聯通、移動網絡，支持TCP/IP協議棧及電力行業專有協議（如104規約）。內置安全芯片，支持SM2/SM3/SM4國密算法加密傳輸。

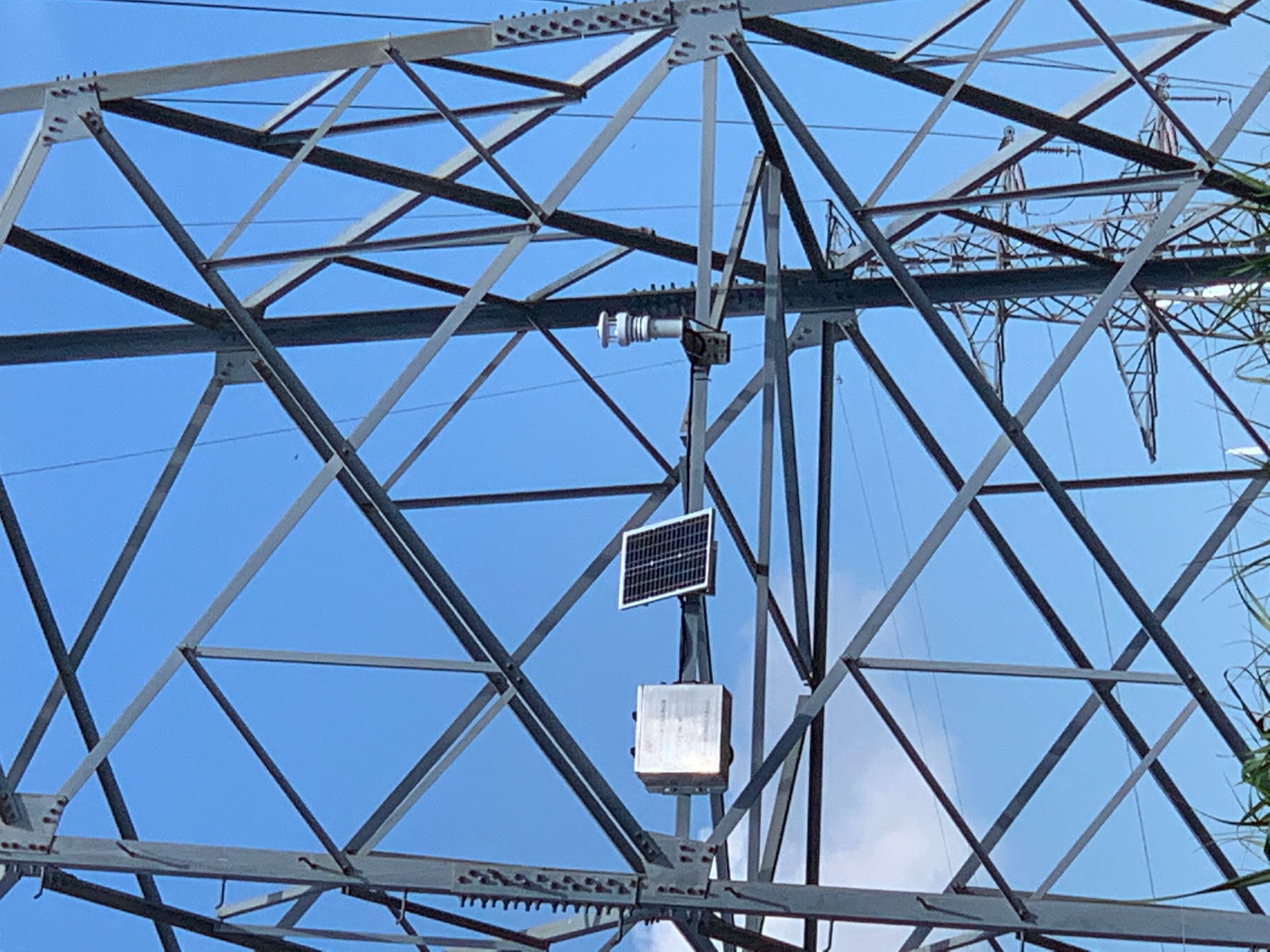

供電單元：由太陽能電池板（功率15～30 W，視地區日照條件選配）與磷酸鐵鋰或膠體蓄電池組成。采用MPPT充電管理及低功耗休眠策略，使待機功耗降至毫瓦級。

狀態監測單元：實時采集設備自身的工作電壓、環境溫度、通信信號強度等狀態量，形成“心跳包”定期上報。

2.3 數據流程與工作模式

裝置的工作流程可分為五個步驟：

定時采集：微控制器按預設間隔（典型值為1～10分鐘）喚醒傳感器，依次采集溫度、濕度、風速、風向、氣壓參數。

數據預處理：對多組采樣值進行卡爾曼濾波或中值濾波，剔除明顯粗大誤差；計算瞬時值、平均值及極值。

本地存儲：將時間戳與氣象數據組成一條記錄，寫入本地Flash或TF卡，形成循環隊列，確保至少存儲30天數據。

無線傳輸：通信單元將數據封裝后通過4G網絡主動上送至監控中心平臺。對于無信號區域，可暫存后補傳或通過北斗短報文（選配）傳輸關鍵告警。

平臺展示與預警：后臺系統解析數據并實時刷新氣象態勢圖。當任意參數超過預設閾值（如風速>15 m/s、溫度低于-5℃且濕度>85%）時，自動生成預警信息并推送至運維人員移動終端。

此外，裝置支持遠程指令交互：運維平臺可下發時間同步指令、遠程數據請求、復位重啟等控制幀，實現設備免登塔管理。

三、核心功能與關鍵技術

3.1 多維度微氣象感知能力

傳統輸電線路在線監測裝置多聚焦于圖像或單一負荷參數，對氣象要素的采集往往僅作為輔助。TLKS-PMG-WT則將微氣象作為核心監測對象，實現了五個關鍵參數的同步、高精度測量：

溫度與濕度：直接影響導線覆冰的起始條件和增長速度。當氣溫在-5～0℃、相對濕度≥85%時，為典型覆冰氣象窗口。裝置提供分鐘級溫濕度序列，支持覆冰模型計算。

風速與風向：風速影響導線的風偏角及風荷載，瞬時強風可能導致風偏閃絡；同時風速也決定覆冰期導線振蕩幅度。裝置可記錄極大風速（3秒陣風）與平均風速（10分鐘滑動平均）。

氣壓：氣壓變化與天氣系統移動相關，驟降往往預示強對流或寒潮到達，可以作為輔助預警指標。

上述傳感器均經過低溫環境適應性選型，確保在-40℃嚴寒條件下正常工作。

3.2 本地?cái)?shù)據存儲與歷史追溯

由于無線通信可能受極端天氣或信號覆蓋影響而中斷，裝置設計了本地循環存儲機制。即便斷網數日，數據仍被完整保存在本地存儲介質中，待通信恢復后自動補傳。循環存儲策略保證新數據覆蓋最早數據，始終保留最近30天以上的完整記錄。這一功能對于事后故障分析、覆冰過程復盤及設計標準校核具有重要價值。

3.3 低功耗與無光照待機

輸電桿塔通常無市電接入，供電條件苛刻。本裝置采取以下低功耗措施：

傳感器分時供電：僅在采集時間窗口（約數秒）內為傳感器供電，其他時段切斷電源。

通信模塊休眠：無傳輸任務時，4G模塊進入PSM（省電模式）或eDRX模式，功耗降至微安級。

定時喚醒策略：默認采集間隔可拉長至10～30分鐘，僅當氣象參數變化劇烈或處于覆冰季節時，遠程調整為更高頻次。

在完全無光照條件下（連續陰雨或積雪覆蓋太陽能板），裝置依靠蓄電池可待機運行≥30天，覆蓋絕大多數極端天氣持續期。

3.4 狀態自檢與遠程運維

為減少人工登塔維護頻次，裝置具備完善的自我健康管理能力：

電源電壓監測：實時上報電池電壓和太陽能板充電電流，低電壓時平臺預警，提示運維人員現場更換電池或清理太陽能板積雪。

工作溫度監測：記錄裝置內部溫度，防止低溫導致晶振停振或液晶失效。

通信狀態上報：每次傳輸附帶信號強度RSRP值，便于排查信號盲區。

自恢復機制：當檢測到程序跑飛或通信死鎖時，硬件看門狗自動復位設備。

所有上述狀態量作為“心跳包”隨氣象數據一同上傳，實現設備遠程全狀態可視。

3.5 數據安全與平臺接入

電力系統對物聯網終端接入有嚴格的網絡安全要求。該裝置內置安全芯片，支持國密算法對傳輸數據進行加密，并采用雙向認證機制與主站建立安全通道。平臺側可無縫對接省級或市級電力公司的PMS（生產管理信息系統），實現氣象數據與設備臺賬、歷史故障記錄的關聯分析。

四、主要技術參數

五、典型應用場景與效能分析

5.1 覆冰預警與融冰決策支持

導線覆冰是嚴寒地區輸電線路面臨的首要?dú)庀鬄?zāi)害。覆冰的形成需要三個條件：氣溫低于0℃、空氣濕度接近飽和（有霧或毛毛雨）、風速較?。ㄍǔ?5 m/s）。TLKS-PMG-WT部署在歷年覆冰嚴重的微地形區段（如埡口、迎風坡、水庫周邊），實時監測溫濕度與風速。當三要素同時進入覆冰敏感區間并持續一定時間（如超過4小時），系統自動發出覆冰潛在風險預警，提示運維人員啟動無人機或現場觀冰。

進一步，結合導線溫度測量（需額外配置導線測溫模塊），可以判斷是否已達到融冰條件。在實施直流融冰操作前，運維人員可根據裝置提供的風速、氣溫?cái)?shù)據選擇融冰電流和時長，避免盲目操作造成導線過熱損傷。實際應用案例表明，在某220 kV線路重冰區段部署本裝置后，運維單位首次實現了對覆冰過程的全程數字化記錄，并在當年冬季成功提前8小時發出覆冰預警，為啟動融冰爭取了充足時間。

5.2 風偏放電與防風臨控

大風天氣下，導線相對桿塔的空氣間隙減小，當瞬時風速超過設計風偏角對應的臨界風速時，可能發生風偏閃絡。本裝置提供的實時風速風向數據，尤其是3秒陣風極大值，可作為風偏風險評估的直接輸入。運維人員可在后臺設定風速閾值（如20 m/s），一旦超過，平臺自動標定該桿塔為高風險點，并調取附近視頻裝置確認導線擺動情況，決定是否需要限制線路輸送功率或申請停運避險。

5.3 微氣象數據分析與線路設計校核

長期積累的桿塔級微氣象數據具有重要的工程價值：

修正設計氣象參數：現行線路設計依據的“基本風速”“覆冰厚度”多來自歷史極值統計，但局部地形可能使實際荷載遠超設計值。通過數年的監測數據，可以對線路區段進行氣象風險再評估，為技改或新建線路提供更精準的參考。

故障歸因分析：當發生倒塔、斷線等事故后，可通過調取事發前后裝置記錄的氣象序列，判斷是否為瞬時極端風或覆冰所致，明確事故責任。

運維策略?xún)?yōu)化：根據氣象數據的季節變化規律，動態調整巡檢周期、帶電檢測計劃及應急搶修資源的預置位置。

5.4 與其他監測裝置的聯動

TLKS-PMG-WT并非孤立運行，其數據可作為視頻監拍裝置（如TLKS-PMG-100B）的觸發源：當風速超過閾值或溫濕度進入覆冰區間時，平臺可聯動相鄰桿塔的視頻裝置加密拍照或錄像，定向捕捉導線覆冰、舞動或異物飄掛的實況圖像，形成“氣象感知+視覺確認”的多維監測閉環。

六、與傳統氣象獲取方式的對比

由上可見，裝置在空間代表性、時間分辨率、連續性及安全性方面具有不可替代的優勢。

七、結論

輸電線路沿線微氣象環境的復雜性和局地性是導致覆冰、風偏等氣象災害的重要原因。傳統依靠宏觀氣象站和人工巡檢獲取氣象信息的方式，在空間密度、時效性和數據深度上均存在明顯短板。本文研究并闡述了TLKS-PMG-WT嚴寒地區輸電線路氣象監測裝置的系統架構與核心技術。該裝置通過在桿塔上布設高精度溫濕、風、壓傳感器，實現了分鐘級、點位式微氣象數據的采集、本地存儲與無線回傳；具備低功耗太陽能供電、遠程管控、狀態自檢及國密安全接入能力。實際應用表明，裝置能夠有效填補線路走廊的氣象感知空白，顯著提升覆冰、風偏等災害的預警能力，并為線路設計校核和運維優化提供長期數據支撐。

隨著新型電力系統對精細化感知能力要求的不斷提高，桿塔級微氣象監測應作為輸電線路智能化建設的基本配置。未來可進一步融合微型固態氣象傳感器、邊緣計算與數字孿生技術，構建覆蓋整條線路的微氣象場動態反演模型，為電網氣象韌性提升提供更強大的技術引擎。

參考文獻

[1] 蔣興良， 張志勁， 胡琴， 等. 輸電線路覆冰機理及防護技術研究綜述[J]. 高電壓技術， 2018, 44(5): 1396-1407.
[2] 李慶峰， 范崢， 吳鋒， 等. 架空輸電線路微氣象環境監測技術研究與應用[J]. 電力系統自動化， 2019, 43(20): 178-185.
[3] 王建， 李國良， 劉暢. 基于桿塔級氣象監測的輸電線路覆冰預警系統設計[J]. 電力信息與通信技術， 2021, 19(4): 55-61.
[4] 國家能源局. 輸電線路微氣象在線監測裝置技術規范 (NB/T 10465-2020)[S]. 北京: 中國電力出版社， 2020.
