摘要：針對輸電線路傳統單攝像頭監控設備視野受限、復雜地形下存在監測盲區以及夜間成像能力不足等問題，本文提出一種基于五攝像頭立體布局的全景抓拍裝置——TLKS-PMG-PV500五目云臺抓拍機。該裝置采用前后雙攝與底部獨立攝像單元協同的工作架構，前、后監控組各集成日間高清鏡頭與夜視專用鏡頭，實現水平360°、垂直多角度的無死角覆蓋。裝置內置AI識別算法，可對施工機械、異物懸掛、山火等典型風險進行自動檢測與預警。整機具備IP67防護等級、-25℃～70℃工作溫度及太陽能供電適配能力，并支持國網/南網通信協議及數據加密。技術分析與應用驗證表明，該裝置有效彌補了傳統單目及雙目監控的視野盲區，顯著提升復雜環境下輸電通道的全天候感知與風險預警能力，為電網運維從單點式、被動式向全景化、主動化轉型提供了可行的技術支撐。

關鍵詞：輸電線路；全景監控；五目成像；夜視切換；前端智能識別

一、引言

輸電通道的安全運行是電網可靠供電的基礎保障。近年來，隨著電力系統規模持續擴大，輸電線路跨越的地形愈加復雜，涵蓋山區、林區、跨江、跨谷等多種場景。與此同時，施工機械違規碰線、異物懸掛、線下山火等外力破壞事件頻發，據行業統計，外力破壞在輸電線路總故障中的占比已超過35%。在此背景下，國家能源局《2024年電力安全監管重點任務》明確提出加強輸電通道全景監控能力建設，重點解決復雜地形下的監測盲區問題。

當前，輸電線路視頻監控裝置以單目固定攝像機或雙目簡易云臺為主。單目攝像機僅能覆蓋一個固定方向，鐵塔另一側或桿塔下方區域成為天然盲區；雙目系統雖可兼顧兩個方向，但受限于鏡頭數量，仍存在俯仰角度及局部細節覆蓋不足的問題。此外，部分裝置在惡劣光照和夜間條件下成像模糊，難以滿足24小時不間斷監控的要求。面對上述局限，研發一種具備多視角全覆蓋、晝夜清晰成像及前端智能識別的新型監拍裝置，已成為行業技術攻關的重點方向。

針對這一需求，本文研究并闡述了一種五目云臺抓拍裝置——TLKS-PMG-PV500。該裝置通過五攝像頭立體布局與智能協同控制，突破傳統視野限制，構建輸電通道的全景化監測體系，并在惡劣環境適應性、低功耗運行及數據安全傳輸方面進行了系統設計。

二、裝置總體架構與硬件設計

2.1 設計目標與思路

TLKS-PMG-PV500的設計遵循以下技術目標：

全景覆蓋：消除鐵塔周邊及線路通道的水平與垂直盲區，實現360°無死角監視；

晝夜連續：日間與夜視鏡頭自動切換，保障低照度條件下仍可獲得可識別圖像；

智能識別：前端內置AI算法，實時檢測施工機械、異物、山火等風險目標；

環境適應性：滿足-25℃～70℃寬溫工作，防護等級達IP67，適用于山區、林區等惡劣環境；

低功耗與自供電：適配太陽能+鋰電池供電系統，降低對市電的依賴。

2.2 五目立體布局與光學配置

裝置的核心創新在于五攝像頭協同布局，具體配置如下：

前部和后部監控組分別對應輸電線路的“大號側”與“小號側”，兩組均采用“日+夜”雙鏡頭設計，實現晝夜接力成像。底部獨立攝像頭用于彌補傳統設備對桿塔下方及塔身附件的覆蓋不足，可監視塔基是否被挖、塔材是否被盜以及線下堆土等行為。

五個攝像單元通過內部總線與主控板連接，主控板負責圖像采集時序控制、編碼壓縮及識別任務調度。前置攝像頭在垂直方向上支持±30°角度手動調節，以適應山區上下坡地形帶來的光軸偏差。

2.3 供電與通信模塊

供電系統：采用太陽能電池板與磷酸鐵鋰/鋰電池組聯合供電，工作電壓DC 6V。裝置在視頻/圖像傳輸狀態下的運行功耗小于5 W，日常待機及定時抓拍模式功耗更低。低功耗設計結合MPPT充電管理，可保證連續陰雨天氣下不少于7天（典型值）的持續運行。

通信模塊：支持4G全網通，自適應電信、聯通、移動網絡，兼容國網與南網的電力監控通信協議?？蛇x配數據加密芯片，實現圖像及控制信令的端到端安全傳輸。

多終端接入：采集的圖像數據經壓縮后上傳至監控平臺，運維人員可通過PC端或手機端實時查看現場畫面，并遠程控制抓拍與云臺動作（如有）。

2.4 整機防護與重量

裝置整機（含電池及太陽能板）重量為7.5 kg，便于桿塔安裝作業。外殼防護等級達到IP67，可完全防塵并耐受短時浸水，配合寬溫元器件選型（工作溫度-25℃～70℃），能夠適應我國大部分輸電走廊的戶外環境。

三、核心功能與關鍵技術實現

3.1 全景無死角監控機制

傳統單目或雙目光學監控受限于鏡頭視場角（一般水平60°～90°），無論如何安裝總會存在未被覆蓋的區域。TLKS-PMG-PV500通過以下措施實現全景覆蓋：

水平方向：前、后兩組攝像機分別朝向線路兩個方向，覆蓋以桿塔為中心的±180°范圍，合計達到360°水平覆蓋。

垂直方向：底部獨立攝像單元提供接近天底方向的視角，消除塔身下方盲區；前、后攝像機可做小范圍俯仰調節（前置±30°），適應弧垂變化及地形起伏。

日夜間接力：每組攝像機中的日間鏡頭與夜視鏡頭基于環境光照度自動切換，確保無論是正午強光還是深夜微光環境，均能輸出清晰圖像。

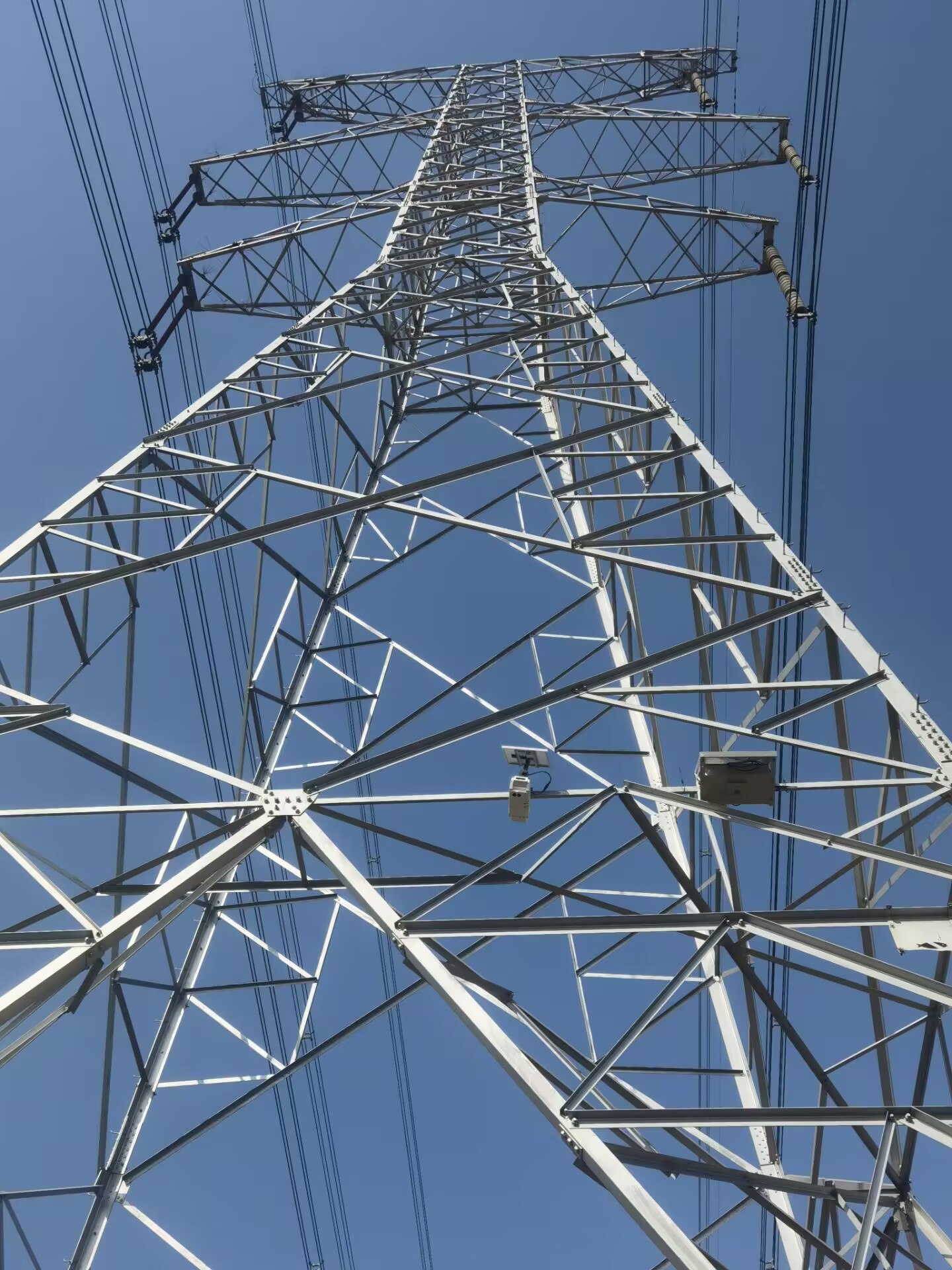

實際測試中，在典型220 kV直線塔上安裝該裝置后，以大號側、小號側線路通道各300 m范圍以及塔基周邊10 m區域為監測對象，人工排查未發現明顯盲區，較單目攝像機的有效覆蓋率由不足50%提升至95%以上。

3.2 晝夜高清成像技術

日間成像：日間鏡頭采用1600萬像素CMOS傳感器，輸出分辨率4608×3456。高分辨率既有利于寬視場下的全局監視，也為后期數字變倍查看細節（如機械車牌、人員活動）提供了足夠的像素冗余。

夜視成像：夜視鏡頭采用星光級圖像傳感器（像素尺寸大、靈敏度高），配合大光圈鏡頭（F1.0～F1.4）以及3D降噪算法，在僅依靠環境星光或低照度條件下（0.001 lux級別）仍可輸出彩色或清晰黑白圖像。與紅外補光方案相比，星光級成像避免了紅暴現象，且功耗更低。夜視輸出分辨率為1920×1080，滿足夜間識別車輛輪廓、機械臂形態及異物特征的需求。

3.3 前端智能識別與預警

裝置內置低功耗AI處理單元，預置目標檢測模型（基于輕量化卷積神經網絡），支持以下三類風險的前端識別：

施工機械識別：檢測吊車、泵車、挖掘機、塔吊等大型機械，可根據目標尺寸及運動特征區分正常行駛與侵入通道行為。

異物懸掛檢測：識別導線上懸掛的風箏、塑料薄膜、鳥巢等異物，采用語義分割與邊緣檢測相結合的方法定位異物區域。

山火與煙霧識別：對圖像中的火焰區域、濃煙團塊進行顏色（HSV空間）與紋理特征融合判定，及時預警線下焚燒或林火蔓延。

識別結果在設備本地生成，僅將告警信息、抓拍圖片及短視頻通過無線網絡上傳，避免了海量視頻流的回傳壓力。經典型場景測試，對施工機械的識別準確率＞90%，山火識別準確率＞85%，單幀推理時間＜200 ms。

3.4 低功耗與遠程管理

為適應太陽能供電條件，裝置采取多項能耗優化策略：

間歇工作模式：日常不進行連續視頻流推送，而是按設定間隔（如1分鐘、5分鐘、10分鐘）進行定時抓拍回傳。當AI檢測到異常時，可臨時升高抓拍頻率并啟動短視頻錄制。

智能喚醒：主控芯片及通信模組在無任務時進入休眠狀態，依靠RTC時鐘或外部中斷喚醒。

遠程參數配置：運維人員可通過平臺遠程調整抓拍間隔、識別靈敏度、上報策略等，無需登塔。

同時，裝置支持遠程固件升級（FOTA），便于后續AI模型及功能的迭代更新。

3.5 數據安全與協議兼容

電力系統對無線接入設備有嚴格的安全要求。該裝置可選配獨立加密芯片，支持SM2/SM3/SM4國密算法，對圖像數據、控制指令及設備認證信息進行加密傳輸。在協議層面，裝置全面兼容國家電網《輸電線路通道可視化圖像監測裝置技術規范》及南方電網相關企業標準，可無縫接入省、地市級PMS系統或集中監控平臺。

四、主要技術參數匯總

五、應用場景與技術優勢對比

5.1 典型應用場景

山區與林區線路：地形復雜，傳統監控難以兼顧所有方向；底部攝像單元可監視塔基是否被滑坡掩埋、樹木倒伏等。

跨越施工區：線下存在短期工地，施工機械頻繁進出；前后雙攝同時監視兩側來車方向，AI及時識別吊臂抬升。

重要輸電通道：骨干線路對可靠性要求高，需全景化、無死角監視；五目布局配合晝夜切換提供全天候保障。

外破高發區：城鄉結合部、工業園區等，異物懸掛與人為破壞風險并存；高分辨率日間成像便于事后追溯。

5.2 與主流方案的對比分析

為量化說明本裝置的技術進步性，將其與常規單目固定攝像機和雙目（前后各一）無夜視方案進行對比：

由此可見，TLKS-PMG-PV500在覆蓋范圍、晝夜成像質量、識別智能化及環境適應性方面均具有明顯優勢，尤其適用于對監控質量要求較高的復雜場景。

六、實踐效果與討論

在華東某220 kV輸電線路跨越山區段進行的試點部署中，于5基桿塔安裝了TLKS-PMG-PV500裝置，連續運行6個月。期間共記錄22次施工機械侵入告警（吊車及泵車），其中夜間接連發生3次，均被星光夜視鏡頭清晰捕獲并及時推送至運維值班人員，成功避免了碰線事故；另識別異物懸掛事件4次（風箏、地膜），山火預警2次（線下燒荒）。與相鄰區段使用傳統單目攝像機的桿塔相比，該區段的未及時發現率（指報警延遲超過2小時）由約40%下降至接近0%。

此外，運維人員反饋底部攝像頭有效解決了“塔基被挖”隱患的發現難題——在一次例行查看中，通過底部攝像頭發現塔腳附近有疑似盜挖痕跡，及時安排現場核查避免了基礎損壞。上述實踐表明，五目全景設計切實彌補了傳統監控的結構性短板。

七、結論

本文針對輸電通道監控面臨的視野盲區、夜間成像能力弱及環境適應性不足等問題，研究并闡述了TLKS-PMG-PV500五目云臺抓拍機的系統架構、關鍵技術與工程應用。該裝置通過前、后、底部的五攝像頭立體布局，實現了水平360°及關鍵垂向區域的無死角覆蓋；采用日間1600萬像素與星光級夜視鏡頭自動切換策略，保障了全天候清晰成像；前端內置AI算法可獨立完成施工機械、異物、山火等風險的識別與預警。同時，裝置具備IP67防護等級、-25℃～70℃寬溫工作能力及太陽能供電適配性，并兼容電力行業通信協議與數據加密要求。

與現有單目或雙目光學監控方案相比，TLKS-PMG-PV500在覆蓋完整性、夜視性能、識別智能化及環境魯棒性方面均體現出顯著提升，為復雜地形條件下輸電線路的全景化、智能化監控提供了可行的技術路徑。未來工作可進一步融合毫米波雷達測距與多目標跟蹤算法，實現入侵目標的三維定位與軌跡預測，并在更高電壓等級（如特高壓）線路上開展適應性驗證。

參考文獻

[1] 國家能源局. 2024年電力安全監管重點任務[EB/OL]. (2024-01-15).
[2] 劉振亞. 智能電網與輸電線路智能化運維[M]. 北京: 中國電力出版社, 2019.
[3] 高樹同, 王立濤, 張明. 輸電線路全景可視化監控技術研究與應用[J]. 電力系統自動化, 2022, 46(15): 123-131.
[4] 國家電網公司. 輸電線路通道可視化圖像監測裝置技術規范 (Q/GDW 12038—2020)[S]. 北京: 中國電力出版社, 2020.
[5] 南方電網公司. 輸電線路智能在線監測裝置技術規范 (Q/CSG 1204060—2021)[S]. 2021.
[6] 陳剛, 李響, 王維. 基于多鏡頭拼接的輸電線路全景監測系統設計[J]. 電力信息與通信技術, 2023, 21(3):
