燃?xì)廨啓C(jī)作為現代能源動力系統的核心裝備，廣泛應用于航空推進、艦船動力和地面發電等領域。隨著全球能源結構轉型和碳排放約束趨嚴，提升燃?xì)廨啓C(jī)循環效率已成為國內外能源動力領域的研究熱點。間冷回?zé)岵祭最D循環（Intercooled Recuperated Brayton Cycle）作為一種先進的熱力循環方案，通過在壓縮過程中引入間冷器和在排氣過程中引入回?zé)崞鳎捎行Ы档蛪嚎s功耗、回收排氣余熱，使燃?xì)廨啓C(jī)效率提高約25%，油耗降低30%~40%，熱效率接近40%。研究表明，回?zé)崞骱烷g冷器的性能對燃機循環熱效率和總成本影響最為顯著，因此在燃?xì)廨啓C(jī)布雷頓循環中開發高效、緊湊、低成本的換熱器至關重要。

一、燃?xì)廨啓C(jī)換熱器發展概述

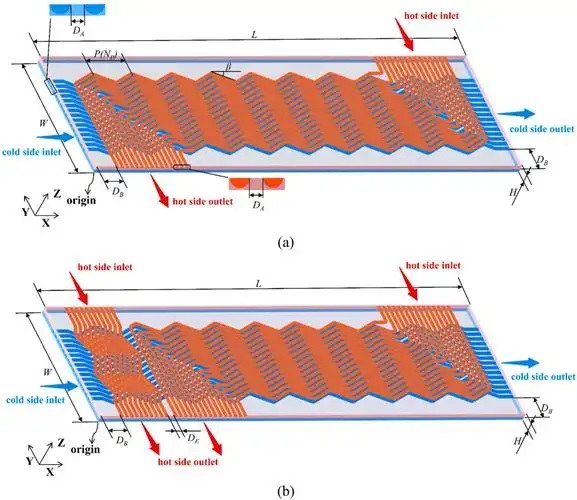

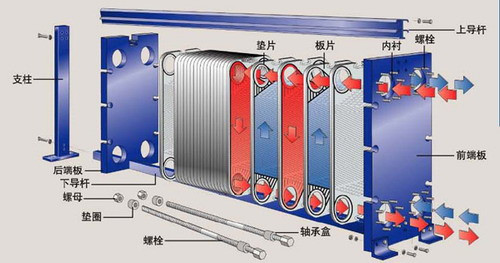

在燃?xì)廨啓C(jī)系統中，傳統上主要采用板翅式換熱器和一次表面式換熱器。然而，隨著燃機性能需求的持續提升，系統的最高工作壓力和溫度不斷提高，這對間冷器和回?zé)崞髟诔袎耗芰ΑQ熱效率、結構緊湊性等方面提出了新的挑戰。印刷電路板式換熱器（Printed Circuit Heat Exchanger, PCHE）作為一種新型微通道換熱器，因其緊湊度高、體積小、重量輕、效率高等顯著優勢，得到了學術界和工程界的廣泛關注。PCHE采用化學蝕刻工藝在金屬板片上加工出微細流動通道，再將多片換熱板通過擴散焊技術連接成整體芯體，加工后的材料仍保持與母材相近的機械力學性能，因此在高溫高壓條件下仍表現出優良的結構完整性和熱工水力性能。

目前，常見的PCHE通道結構主要有直通道、之字型（Zigzag）通道、S型通道和翼型（Airfoil）通道四種。Kim等針對直通道內超臨界二氧化碳的流動換熱特性進行了數值研究，提出了預測半圓形直通道內流體流動換熱性能的關聯式。Chen等在高溫氦氣試驗臺上對之字型PCHE進行了實驗測試，發現在層流條件下之字型通道的換熱能力較直通道可提高2~3倍，但Nikitin等指出之字型通道在提升換熱性能的同時，也導致通道內壓降顯著增大。為兼顧優良換熱能力和較低流動阻力，Ngo等提出了S型通道結構，Tsuzuki等的研究表明，當S型和之字型PCHE的換熱性能相同時，S型翅片通道的壓降僅為傳統之字型通道的1/5。Kim等進一步創新性地提出以NACA（National Advisory Committee for Aeronautics）翼型作為PCHE通道肋片結構，得益于翼型的流線型外形，可有效降低通道內的流動阻力。此后，Chu等對比了不同肋結構對PCHE流動換熱性能的影響，發現非連續肋結構的綜合性能顯著優于連續平直肋結構。

綜合來看，雖然已有學者對不同結構形式的PCHE流動傳熱性能進行了研究，但多數研究以超臨界二氧化碳和高溫氦氣為工質，聚焦于超臨界發電系統，而對于PCHE在間冷回?zé)岵祭最D循環燃?xì)廨啓C(jī)系統中的應用研究相對有限。對翼型PCHE而言，不同翅片布局和幾何參數對流動換熱性能的影響規律尚不清晰，缺乏針對變物性煙氣和水兩種典型工質的熱工水力性能關聯式。此外，現有研究多基于熱力學第一定律進行分析，缺乏從熱力學第二定律角度對換熱系統不可逆損失的深入探討。

為此，本文基于數值模擬方法，以高溫變物性煙氣和水為工質，系統研究NACA0020翼型PCHE在不同橫向間距和縱向間距下的傳熱與阻力特性，結合場協同原理和熱力學第二定律，從能量品質角度分析換熱器的綜合性能。通過設計正交實驗，揭示不同幾何結構參數對換熱器流動換熱性能的影響權重，并建立努塞爾數Nu和范寧摩擦因子f與雷諾數Re、普朗特?cái)?shù)Pr及無量綱幾何參數之間的經驗關聯式，以期為燃?xì)廨啓C(jī)系統中翼型印刷電路板式換熱器的優化設計提供理論依據和技術支撐。

二、數值模型與試驗驗證

2.1 物理模型及邊界條件

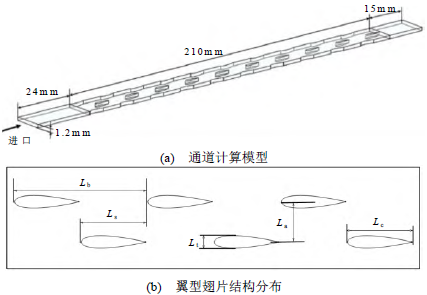

翼型翅片換熱器中的流動通道具有周期性特征，為簡化計算、降低數值模擬成本，本文選取其中一個代表性單元進行建模分析。所建立的單通道翼型PCHE模型由加熱段和兩個絕熱段組成。加熱段長度為210mm，兩個絕熱段長度分別為24mm和15mm，分別設置在通道的入口和出口處，用于減小入口效應和出口回流對計算結果的影響。

計算域的邊界條件設置如下：入口采用質量流量入口邊界條件，出口設置為壓力出口邊界條件；上下表面和翼型翅片表面施加等熱流邊界條件，左右表面設置為對稱邊界條件，其余表面均設置為絕熱邊界條件。當工質為煙氣時，入口溫度設定為923.15K，工作壓力為1.023bar，壁面熱流密度為-20kW/m2（負值表示流體被加熱）；當工質為水時，入口溫度為298.15K，壁面熱流密度為250kW/m2。

本文選用NACA0020翼型翅片模型，翼型弦長Lt和翅片長度Lc分別設置為1.2mm和6.0mm，翅片高度和換熱通道高度均為1.2mm。定義Lb為單排兩個翼型翅片的間距，Ls為兩排交錯翅片的橫向間距，La為兩排交錯翅片的縱向間距。換熱通道內翼型翅片的排列方式可類比于管束排列，在計算中將Lb設定為Ls的兩倍。為便于分析不同排布結構下翼型PCHE通道內不同工質的流動換熱性能，定義無量綱橫向間距ξa = La/Lt與無量綱縱向間距ξb = Lb/Lc。

2.2 工質物性參數

天然氣燃燒過程中化學當量比設定為0.6。通過對煙氣成分的分析計算，煙氣各組分質量分?jǐn)?shù)分別為：CO? 9.29%，N? 74.11%，O? 9.00%，H?O 7.60%。各單一純凈氣體的熱物理性質從NIST（National Institute of Science and Technology）數據庫獲取，并根據Herrmann提出的混合氣體物性計算方法計算得到煙氣在壓力為1.023bar時隨溫度變化的熱物理性質多項式函數。在本文所考慮的溫度和壓力范圍內，水的熱物理性質被設定為常量。

2.3 控制方程與數值方法

數值計算采用ANSYS CFX 16.0軟件平臺，控制方程基于有限體積法進行離散。當各控制方程的收斂殘差小于10??時，數值解被認為已收斂。Ma等的研究發現，在低雷諾數條件下SST k-ω模型和層流模型預測的Nu和f差別很小，且采用SST k-ω湍流模型計算所得結果與實驗數據的誤差更小。因此，本文選用SST k-ω湍流模型對翼型PCHE通道內的流動換熱性能進行數值求解。

在網格劃分方面，對近壁區域的網格進行了局部加密處理，以確保無量綱壁面距離y?小于1，從而滿足湍流模型對近壁網格分辨率的要求。通過對比不同網格數量下以煙氣為工質時的整體傳熱系數，發現網格3與網格4之間的傳熱系數相對誤差僅為0.8%。綜合考慮計算精度和計算成本，本文選擇網格3作為最終計算網格。

2.4 實驗驗證

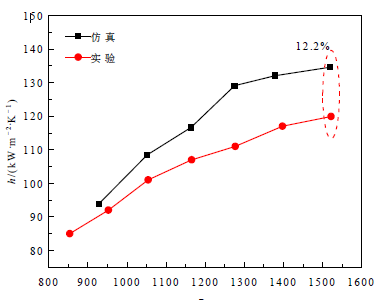

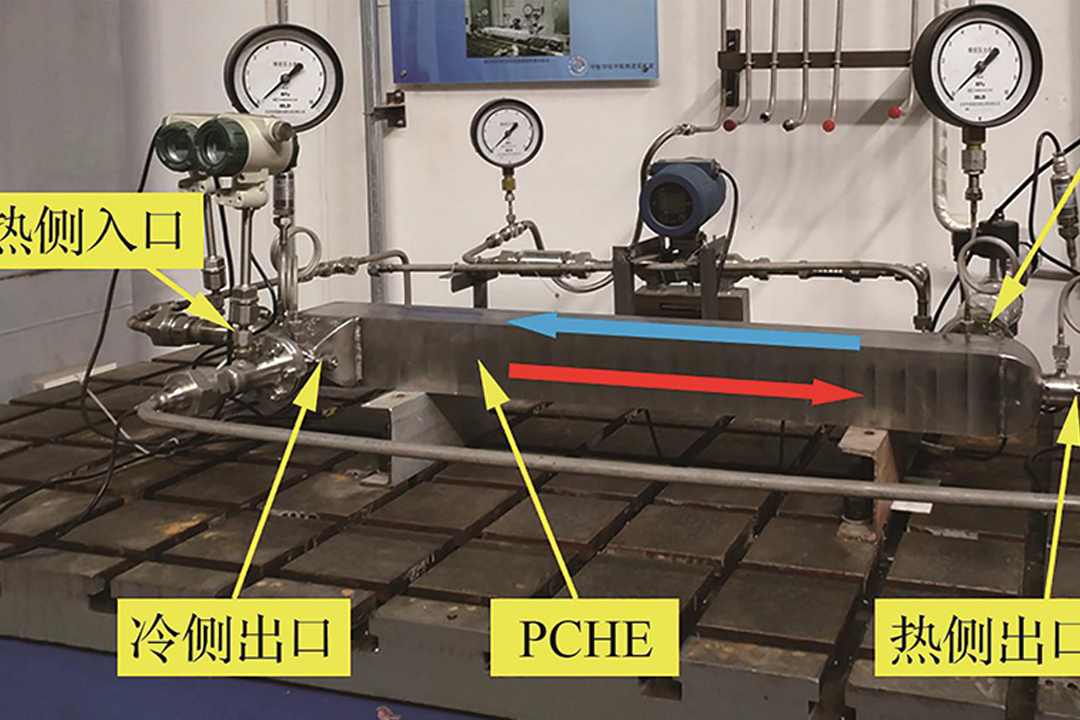

為驗證數值模型的準確性，本文開展了雙重驗證工作。首先，采用空氣在之字形通道內的實驗數據，建立與Kim實驗完全相同的幾何模型并施加相同的邊界條件，模擬所得傳熱系數與實驗數據的最大誤差僅為12.2%。其次，采用Han的實驗結果，建立基于NACA改進的新型翼型通道耦合換熱模型，采用含濕煙氣的變物性參數（煙氣和水的入口溫度分別為380K和333K），在不同質量流量下?lián)Q熱量的最大誤差為9.35%。上述驗證結果表明，本文所采用的數值計算方法是準確且可靠的。

2.5 理論分析方法

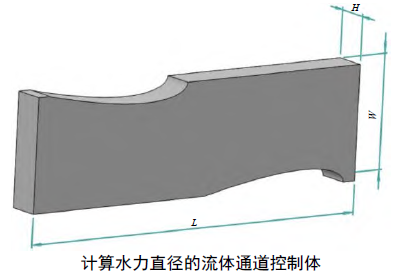

水力直徑與參數獲取。由于翼型通道內流動截面形狀復雜多變，本文采用單元特征體積方法計算水力直徑。沿流體流動方向等間距建立垂直于流動方向的截面以獲取局部參數，整體參數由所有截面的局部參數平均所得。

場協同原理。場協同原理指出，對流換熱的強度不僅取決于速度和溫度梯度的大小，更取決于二者之間的協同程度。當其他條件相同時，速度矢量與溫度梯度矢量之間的夾角——即場協同角α——越小，對流換熱Nu數越大。場協同數Fc是衡量速度場與溫度梯度場協同程度的無量綱參數，場協同數越大、場協同角越小，表明對流換熱性能越優。本文通過計算不同傳熱結構下的場協同角α和場協同數Fc，對比分析不同結構中速度場與溫度梯度場的協同作用，從場協同的角度揭示不同結構換熱性能差異的內在機理。類似地，引入流動協同數Eu和速度與主流速度梯度的協同角β，用于分析通道內流動阻力的變化規律。

熱力學第二定律分析。除從熱力學第一定律角度進行能量守恒分析外，本文還基于熱力學第二定律，采用熵產數Ns作為衡量流動換熱過程中不可逆損失的評價指標。Ns綜合反映了傳熱溫差引起的熱傳導熵產和流體黏性耗散引起的流動熵產，Ns越小表明系統的不可逆損失越小、熱力學性能越優。

綜合強化因子。對于高效緊湊換熱器，壓降和傳熱效率是衡量其綜合性能的兩個核心指標。本文采用綜合強化因子j/f^(1/3)對不同結構下翼型翅片通道的綜合性能進行比較，其中j為Colburn傳熱因子，f為范寧摩擦因子。該指標在泵功率不變的條件下，綜合評價換熱器傳熱能力與流動阻力的協調關系。

三、傳熱性能結果分析與討論

3.1 整體流動傳熱性能分析

3.1.1 橫向間距對傳熱和阻力特性的影響

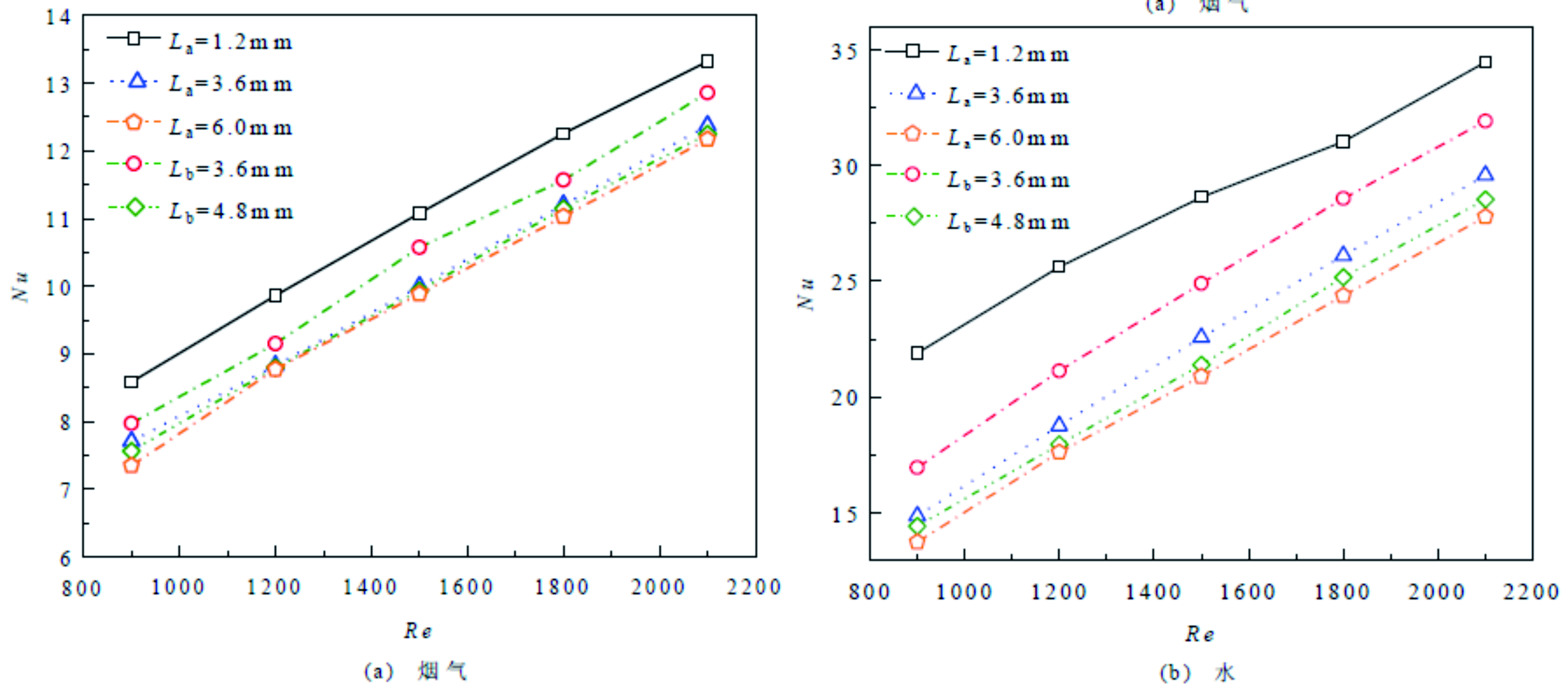

不同橫向間距La條件下Nu隨Re的變化規律表明，對于煙氣和水兩種工質，Nu均隨Re的增加而單調增大，這是由于高雷諾數下湍流摻混加劇，邊界層減薄，對流傳熱系數隨之提高。然而，兩個工質下Nu均隨橫向間距的增大而減小，且隨著La的增加，Nu的減小趨勢逐漸趨緩。以煙氣為工質、Re=1500時，當La從1.2mm增大至2.4mm，Nu的增量為4.9%；而當La從4.8mm增大至6.0mm時，Nu的增量僅為0.5%。相同雷諾數下，以水為工質時La從1.2mm增大至2.4mm，Nu的增量為15%，而當La從4.8mm增大至6.0mm時，Nu的增量僅為2.4%。比較而言，在相同Re下La的變化對以水為工質的Nu影響更為顯著。上述分析表明，減小橫向間距可有效提高PCHE的傳熱性能，且當La小于4.8mm時，這種傳熱強化效果更為顯著。

不同橫向間距下PCHE的摩擦因子f隨Re的變化規律顯示，煙氣和水的f均隨Re的增大而減小，且減小趨勢隨Re的增大而逐漸放緩。與Nu的變化趨勢相反，隨著La的增大兩種工質下的f均逐漸減小。當La從1.2mm增大至2.4mm時，可顯著減小兩種工質的流動阻力，但當La大于2.4mm時，La的變化對水工質f的影響十分有限。以Re=1500為例，當La從2.4mm增大至6.0mm時，水工質f的減小量僅為3.2%，而相同工況下煙氣工質f的減小量為12.3%。當La大于4.8mm時，La變化對煙氣工質f的影響才明顯減弱。總體而言，隨著橫向間距的增加，傳熱性能下降，而PCHE通道內工質的流動性能提高。

綜合強化因子j/f^(1/3)隨Re的變化規律揭示了橫向間距對換熱器綜合性能的影響。在橫向間距相同的翼型通道內，低雷諾數條件下的綜合換熱性能優于高雷諾數條件。對于煙氣工質，隨著橫向間距的增大，j/f^(1/3)呈現先增大后減小的變化趨勢，其峰值出現在La=2.4~3.6mm范圍內。當La小于2.4mm時，通道內換熱性能雖有較大提升，但流動阻力的增幅同樣十分顯著；當La大于3.6mm時，雖然流動阻力較小，但換熱性能不盡如人意。對于水工質，j/f^(1/3)隨La的減小而單調增加，表明翅片橫向間距越小，PCHE的綜合性能越好。雖然減小翼型橫向間距會同時增大范寧摩擦因子和傳熱Nu數，但在泵運行功率不變的情況下，PCHE的綜合性能仍然可以得到改善。

3.1.2 縱向間距對傳熱和阻力特性的影響

在不同縱向間距Lb條件下，兩種工質的Nu均隨Re的增加而增大，且Nu均隨翅片縱向間距的增大而增大，但隨著Lb的進一步增大，Nu的增加趨勢逐漸減緩。以煙氣工質為例，當Lb從7mm增至15mm時，傳熱系數并沒有出現大幅變化，表明此時翅片縱向間距的排列變化對流動并未產生顯著影響。當Re=1500時，縱向間距從7mm增大至15mm，傳熱系數減小了0.5%，但換熱通道的水力直徑增大了8.2%。因此可以認為，當Lb>7mm時，Nu隨Lb的增大而增大主要是由水力直徑增大引起的。值得注意的是，當縱向間距增大時，雖然Nu數增大，但由于翅片數量減少導致有效換熱面積減小，換熱器的總換熱量并未增加。在Lb=4mm這種更為緊湊的翅片排列下，傳熱性能并未得到強化，說明當縱向間距減小到一定程度后，會阻礙流動和邊界層的正常發展，從而導致傳熱惡化。

當橫向間距固定為4.2mm時，兩種工質的f均隨Re的增大而減小，且減小趨勢隨Re增大而放緩。隨著Lb的增加，f均逐漸減小，但兩種工質的變化趨勢有所不同。對于煙氣工質，當Lb從4mm增大至7mm時，范寧摩擦因子顯著減小，但當Lb大于7mm后，縱向間距變化對f的影響較小。比較而言，當工質為水時，f隨Lb的變化更為均勻。

當橫向間距為4.2mm時，綜合強化因子j/f^(1/3)隨Re的變化表明：無論煙氣還是水，當Lb=15mm時j/f^(1/3)均達到最大值。這表明在所研究的縱向間距范圍內，Lb=15mm時的綜合性能最優，即在泵功率不變的情況下，翅片縱向間距為15mm時PCHE具有更好的傳熱性能。當Lb=15mm時Nu最大，但這并未導致范寧摩擦因子的增大。因此，在翼型通道內可考慮采用更加稀疏的縱向排列方案。

3.2 場協同分析與不可逆損失評價

3.2.1 傳熱場協同分析

由不同橫向間距和縱向間距下場協同數和場協同角的分布可知，當橫向間距或縱向間距保持不變時，高雷諾數條件下的場協同數小于低雷諾數條件下的場協同數。在相同雷諾數和縱向間距下，翼型橫向間距越大，場協同數越小，場協同角越大。因此，在小橫向間距條件下，速度場與溫度梯度場具有更優的協同性，這意味著通道內具有更好的換熱性能。在不同縱向間距下，當Lb=4mm時場協同數最小、場協同角最大；隨著Lb的增大，場協同數增大、場協同角減小。但值得注意的是，當Lb>7mm時，場協同角和場協同數隨Lb的變化都非常緩慢。結合Nu數的分布規律可以發現，較大的Nu總是與更優的場協同數相對應，由此證實翼型通道內的傳熱性能與速度場和溫度梯度場的協同性密切相關。

3.2.2 流動場協同分析

從工質為煙氣時不同橫向間距和縱向間距下流動協同數Eu和協同角β的分布可知，翅片橫向間距越小，歐拉數越小，速度場與主流速度梯度場的協同角越大，表明較大橫向間距可獲得更小的壓降和更優的水力性能。同樣，較大的縱向間距始終與較小的流動協同數和較大的協同角相對應，這與f隨橫向間距和縱向間距的變化規律一致。因此，翼型通道內小橫向間距導致水力性能惡化的原因是速度場與主流速度梯度場之間協同性的減弱。在相同橫向和縱向間距下，隨著雷諾數的增大，流動協同數減小，速度場與主流速度梯度場間的協同角增大，說明翼型通道內煙氣的水力性能在低雷諾數條件下更優。上述分析表明，即使是變物性煙氣在復雜通道內的流動，場協同原理仍然能夠?qū)ζ渲辛鲃?dòng)傳熱性能的內在機理提供有力的解釋。

3.2.3 不可逆損失分析

基于熱力學第二定律的熵產數Ns分析進一步揭示了不同結構參數對流動換熱過程中不可逆損失的影響。Ns隨著通道內Re的增大而增加。隨著橫向間距的增大，Ns逐漸減小，且變化幅度也隨之減小。當Re=2100時，La從1.2mm增至2.4mm，Ns減少了80%；而La從4.8mm增至6.0mm，Ns僅減少了2.3%。同樣，隨著縱向間距的減小，Ns逐漸增大，且增長幅度也隨之增大。在較大的縱向間距下，總熵產的減小與綜合性能的提高相互對應，因此較大的縱向間距可獲得較好的綜合性能及較小的不可逆損失。

3.3 局部流動傳熱性能分析

3.3.1 局部傳熱系數分布

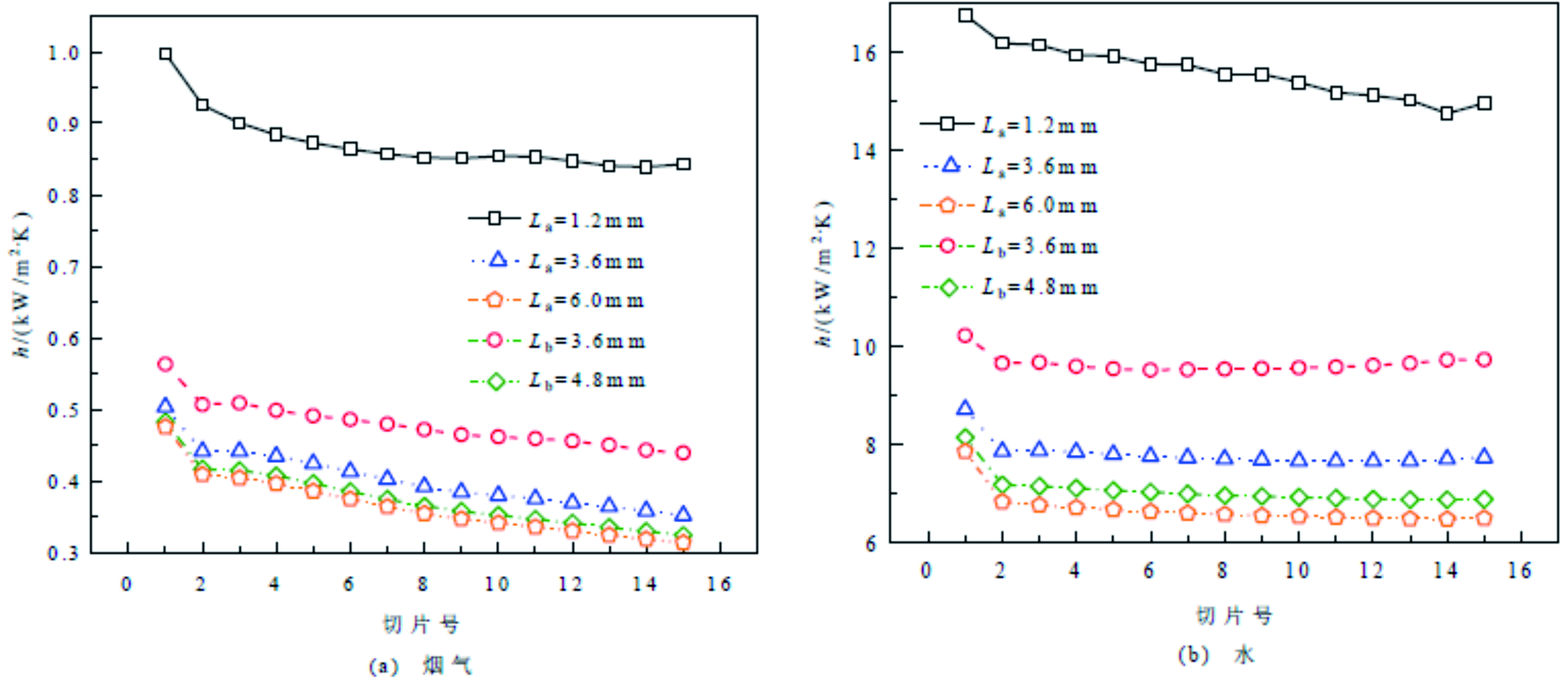

兩種工質下，局部傳熱系數均沿流程方向逐漸減小。與整體Nu的分布規律相同，局部傳熱系數均隨橫向間距的增大而減小，且隨著橫向間距的增大，傳熱系數的變化率逐步減小。當橫向間距為1.2mm時，可顯著增大局部對流換熱系數。

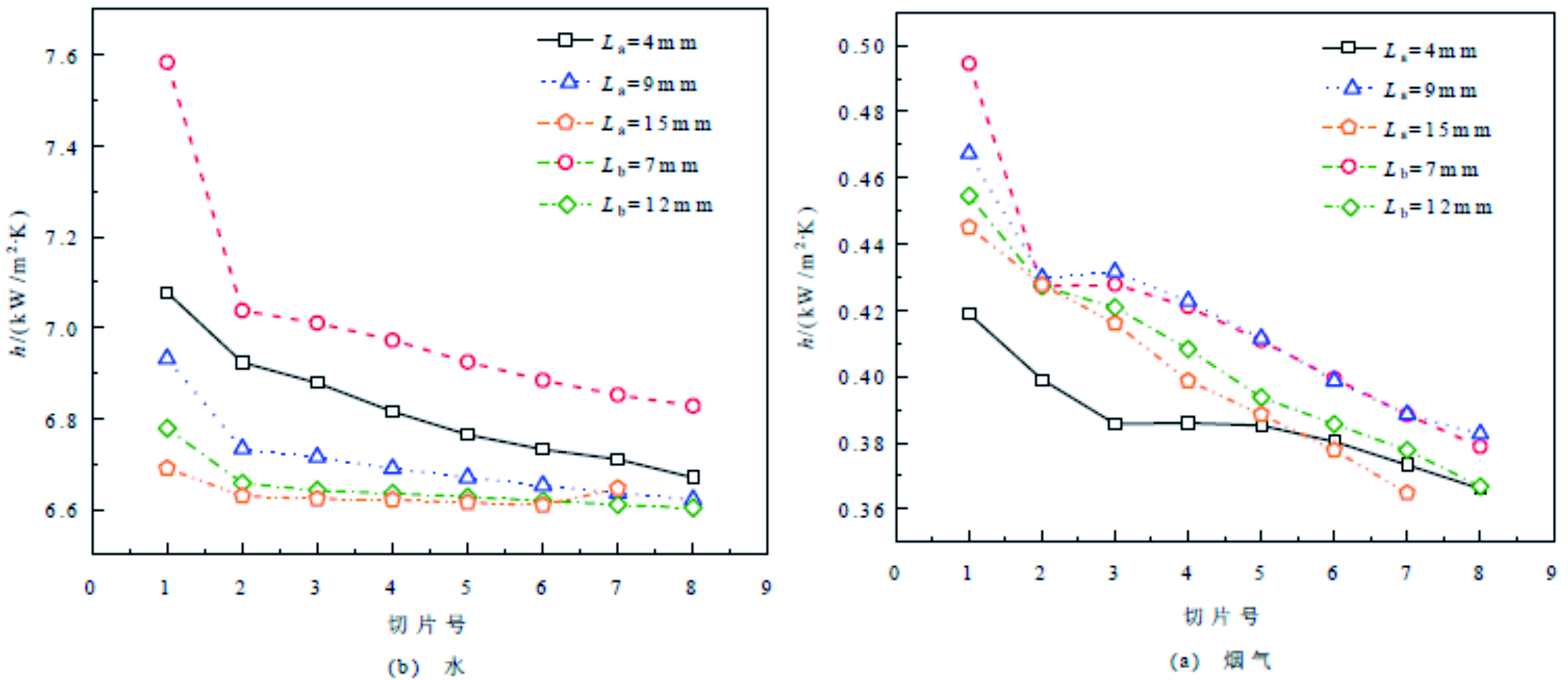

在縱向間距變化方面，兩種工質的局部傳熱系數同樣沿流程逐漸減小。當工質為煙氣時，Lb=4mm時的傳熱系數最小，Lb為7mm和9mm時的傳熱系數最為接近，當Lb大于9mm時傳熱系數隨縱向間距的增大而減小。當工質為水時，隨著縱向間距的增大，傳熱系數呈現先增大后減小的變化趨勢，當Lb=7mm時局部傳熱系數達到最大。

3.3.2 速度與湍動能分布

為更詳細地分析不同翅片分布通道內流動性能的差異，在相同Re條件下考察了速度場和湍動能的變化規律。減小翅片橫向間距能夠顯著增大流體流動速度，流速的增加導致二次流強度增大，進而減薄速度邊界層，使流體傳熱效果增強。湍動能是衡量湍流強度的重要指標，與邊界層內的動量和能量轉換直接相關。隨著翅片橫向間距的增大，湍流動能總體呈減小趨勢。當La=2.4mm時的平均湍流動能明顯大于La=4.8mm時的湍動能。湍流動能增大的區域主要集中在翅片尾翼部分，翅片橫向間距的減小強化了上下翅片尾流的混合，從而使尾翼部分的傳熱得到強化。

在相同橫向間距和Re條件下，減小翅片之間的縱向間距能夠增大流體流動速度，有利于減小邊界層的發展從而強化傳熱。但當Lb=4mm時，由于相鄰兩個翅片縱向間距過小，前一個翅片在尾部匯流形成的邊界層尚未充分發展、傳熱邊界層效應尚未消除，便在下一個翅片前緣處發生撞擊和滯留，使得兩個翅片之間存在很長的邊界層區域，從而惡化了傳熱。與其他縱向間距下的湍流動能分布不同，Lb=4mm時并未在尾翼匯流后形成湍流動能增強區。比較而言，Lb大于4mm時，尾流后的湍流強化區則有利于傳熱系數的提高。

3.4 幾何參數影響權重分析

翼型通道內幾何參數對PCHE流動傳熱性能具有顯著影響。為揭示不同幾何因子的影響程度，指導后續通道結構的優化設計，本文通過正交實驗設計分析了無量綱間距因子ξa（橫向間距）與ξb（縱向間距）對PCHE換熱通道內傳熱和壓降特性的影響權重。在正交實驗的極差分析中，R值用于表征不同因素對結果的影響程度，R值越大，表明該因子對實驗結果的影響越大。

不同Re下無量綱間距因子對Nu和f影響程度的分析結果表明：當以煙氣為工質時，各Re下Nu的橫向間距R值均大于縱向間距R值；與Nu相反，f的縱向間距R值大于橫向間距R值。因此，對于煙氣工質，橫向間距對PCHE的換熱性能影響更大，而縱向間距對PCHE的流動性能影響更大。當以水為工質時，無論是Nu還是f，各Re下橫向間距的R值均大于縱向間距的R值，表明橫向間距對PCHE的流動和換熱性能均具有更大的影響。由此可見，不同工質條件下PCHE翼型通道內幾何參數對傳熱和流動的影響權重并不相同。在換熱器設計中，可基于正交實驗結果針對性地調整某些影響權重較大的幾何因子，以滿足不同工作環境下的設計需求。

3.5 傳熱流動經驗關聯式

目前，以煙氣和水為工質在PCHE翼型通道內的流動換熱經驗關聯式較為匱乏，且多數現有關聯式未充分考慮翼型通道內結構參數及工質物性變化的影響。為進一步定量描述結構參數對Nu和f的影響并指導后續換熱器的優化設計，本文基于大量數值模擬結果，采用最小二乘法分別擬合得到了煙氣和水的流動傳熱經驗關聯式。這些關聯式以Nu和f分別作為因變量，以Re、Pr以及無量綱橫向間距ξa和無量綱縱向間距ξb為自變量，可有效反映翼型PCHE通道內幾何參數與流動換熱性能之間的定量關系，為工程設計和優化提供可靠的計算工具。

四、換熱器內流動換熱特性分析總結

本文采用數值模擬方法，系統研究了高溫變物性煙氣和水在翼型印刷電路板式換熱器內的流動換熱特性，基于熱力學第一定律和熱力學第二定律，分析了橫向間距和縱向間距對PCHE綜合性能的影響，并結合場協同原理和熵產分析揭示了傳熱強化與不可逆損失的微觀機理，主要得到以下結論：

（1）橫向間距和縱向間距對PCHE流動換熱性能的影響權重因工質而異。當工質為高溫?zé)煔鈺r(shí)，橫向間距對PCHE的換熱性能影響更大，而縱向間距對流動性能影響更大；當工質為水時，橫向間距對PCHE的流動和換熱性能均具有主導影響。

（2）減小橫向間距可提高對流傳熱性能，但同時會增加流動阻力。當工質為水時，PCHE的綜合性能隨橫向間距的減小而提升；當工質為煙氣時，橫向間距在2.4~3.6mm范圍內可獲得最佳綜合性能。增大縱向間距可提高Nu數，但并未顯著提高整體換熱系數。兩種工質下，PCHE的綜合性能均隨縱向間距的增大而提高。

（3）場協同分析表明，較好的傳熱性能與較大的場協同數和較小的速度-溫度梯度協同角相對應；而流動阻力增大則源于速度場與主流速度梯度場之間協同性的減弱。場協同原理對翼型通道內的傳熱強化和阻力變化機理提供了有效的理論解釋。

（4）熵產數隨橫向間距和縱向間距的增大而減小。在較大的縱向間距下，可獲得較好的綜合性能和較小的不可逆損失，這表明優化翅片布局可同時實現傳熱性能提升和能量品質保存。

（5）不同橫向和縱向間距通過影響邊界層的發展歷程和湍流動能的大小及分布，進而影響PCHE的流動換熱性能。合理的間距排布可有效抑制不利邊界層效應，改善尾流區湍流強化效果，從而提高換熱器的綜合性能。

上述研究揭示了翼型PCHE通道內幾何參數-流動特征-傳熱性能之間的內在關聯規律，可為燃?xì)廨啓C(jī)系統中翼型印刷電路板式換熱器的優化設計提供理論依據和技術支撐，對推動高效緊湊式換熱器在先進燃?xì)廨啓C(jī)循環中的工程應用具有參考價值。
