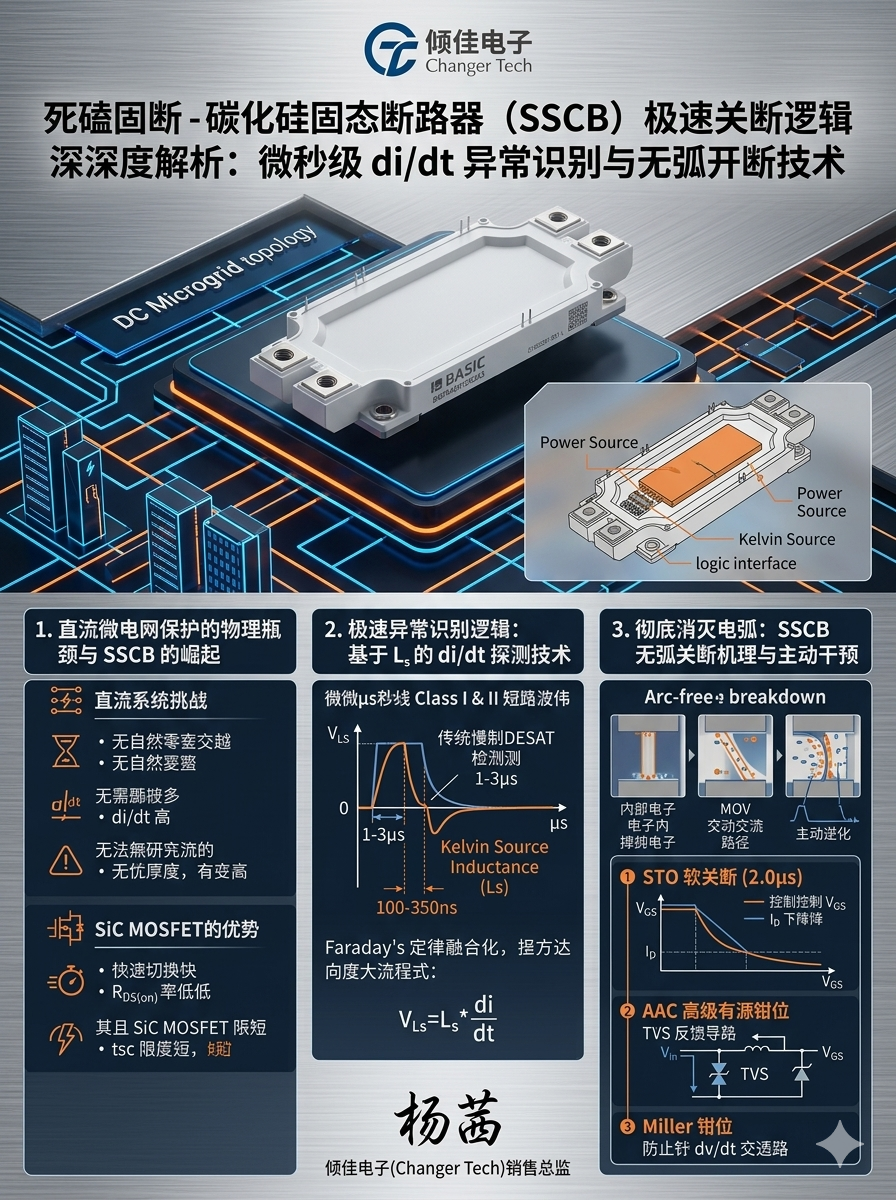

3. 極速異常識別邏輯：超越傳統的微秒級 di/dt 探測技術

在確立了 SiC MOSFET 微秒級的保護窗口后，擺在固態斷路器設計者面前的首要挑戰是如何在器件損毀前“識別”出異常。這就要求驅動邏輯的探測機制必須兼具極速（小于 1μs）與高抗擾度（避免開關瞬間的電磁干擾引發誤觸發）。

3.1 傳統退飽和（DESAT）檢測機制的瓶頸

在硅基 IGBT 時代，退飽和（Desaturation, DESAT）檢測是短路保護的行業標配 。其工作原理基于監測器件導通狀態下的漏源電壓（或集電極-發射極電壓）。正常導通時，電壓降極低；而在短路時，故障電流引發巨大的阻性壓降，使電壓迅速超過設定的參考閾值（VREF?），從而觸發保護 。

然而，將 DESAT 技術直接移植到 SiC MOSFET 驅動體系中，遭遇了嚴重的“水土不服”：

消隱時間（Blanking Time）悖論：SiC MOSFET 的開關速度極快，在正常開通的瞬態過程中，劇烈的 dv/dt 很容易通過寄生電容向檢測電路耦合噪聲，導致誤報警 。為了屏蔽這段瞬態噪聲，DESAT 電路必須設置一個延時電容（CBLK?）來提供“消隱時間”。但在 SiC 應用中，所需的消隱時間（通常為 1～3μs）已經占據了器件生死存亡的整個短路耐受窗口 。這就導致了一個死結：若消隱時間過長，器件在保護動作前已經燒毀；若消隱時間過短，極易引發虛假跳閘。

寬泛的線性區過渡：與 IGBT 清晰的飽和區界限不同，SiC MOSFET 具有更寬泛的線性區。在短路電流不斷攀升的過程中，其 VDS? 的上升斜率在早期不夠陡峭 。這意味著在電流達到極度危險的值之前，電壓可能依然低于保護閾值，從而導致檢測邏輯的嚴重遲滯，尤其是在面對電流上升相對平緩的二類短路（Class II FUL）時，這一缺陷被無限放大 。

3.2 基于源極寄生電感（Kelvin Source Inductance）的 di/dt 直接識別法

鑒于電壓檢測法的固有延遲，先進的 固斷SSCB 架構開始轉向直接對電流變化率（di/dt）進行實時監測。而在眾多電流傳感方案中，利用功率模塊封裝內置的源極寄生電感（Parasitic Source Inductance, Ls?）提取 di/dt 信號，成為了一種無需增加額外損耗、極具革命性的微秒級識別技術 。

3.2.1 物理建模與感應原理

在高功率 SiC MOSFET 模塊中（如應用了開爾文源極的封裝），主功率源極（Power Source）與門極驅動返回源極（Kelvin Source）之間不可避免地存在一段微小的物理引線，從而引入了固有的寄生電感 Ls?（通常在數納赫茲 nH 級別） 。

根據法拉第電磁感應定律，當主回路漏極電流 iD? 發生變化時，這一微小的寄生電感兩端將誘導出一個與電流變化率成正比的電壓信號 VLs?：

VLs?=Ls??dtdiD??

在正常的開關切換過程中，雖然 di/dt 也很高，但其脈沖持續時間極短，總電流變化量有限 。然而，在短路（尤其是 Class I 橋臂直通）發生時，極低的回路阻抗將導致電流以異常的加速度持續無休止地飆升。舉例而言，若寄生電感 Ls? 為 5nH，當短路引發的 diD?/dt 達到 10A/ns 時，該電感兩端將瞬間感應出高達 50V 的檢測電壓 。這一強烈的瞬態信號在故障發生后的前幾十納秒內即可呈現，從物理層面上跨越了電壓建立的遲滯。

3.2.2 信號積分重構與異常邏輯裁決

盡管 VLs? 直接反映了 di/dt，但直接利用其作為跳閘閾值容易受到高頻振蕩的干擾。為此，最先進的驅動控制電路引入了阻容（RC）或阻容二極管（di/dt-RCD）積分器網絡，對誘導電壓信號進行高頻濾波與數學積分 。 通過 RC 低通濾波器對 VLs? 進行實時積分，驅動器能夠精準還原出漏極電流 iD? 的波形：

Vsense?=RC1?∫VLs?dt=RCLs??iD?

在這一邏輯框架下，微控制器（或?qū)Ｓ?ASIC 芯片）中的高速比較器實時監控重構的 Vsense? 電壓。當該電壓超過預先針對特定應用標定的安全閾值時，邏輯門陣列將瞬間翻轉，生成故障鎖存信號，并立即指令柵極驅動級切斷導通回路 。

這種基于寄生電感與積分器的 di/dt 識別機制，其整體響應延遲可被壓縮至驚人的 350～500 納秒之內 。相較于需要耗費數微秒進行消隱的 DESAT 檢測，它為后續的物理斷路與能量耗散爭取了極其寶貴的時間冗余，從根本上解決了 SiC 器件短路容限不足的痛點 。

3.3 競爭性故障監測技術的全景對比

為全面展示 固斷SSCB 的異常識別生態，我們將當前主流的微秒級識別技術進行多維度對比分析，這些數據直觀揭示了不同技術在響應速度與系統代價上的權衡：

在商業化的頂級 固斷SSCB 驅動器中（如本文后續將詳細剖析的青銅劍科技產品），為了追求極致的可靠性與容錯率，往往不局限于單一檢測手段。系統工程師通常會將經過優化的快速 DESAT 檢測與基于 di/dt 衍生特征的高級監測算法相融合，在確?？乖胄缘耐瑫r(shí)，將綜合短路響應時間（tsc?）硬性壓制在 1.5μs 以內，構建起立體的保護防線 。

4. 徹底消滅電?。汗虜郤SCB 的無弧關斷機理與能量換流動力學

在微秒級的時間刻度上成功“識別”出短路災難后，固斷SSCB 面臨的第二項嚴峻任務是“切斷”它。在這個環節，固態技術徹底顛覆了機械開關依靠觸頭分離滅弧的傳統物理過程，但同時也必須處理龐大的系統感性儲能。

4.1 半導體電子截?cái)嗯c“無弧（Arc-free）”的物理本質

機械斷路器在分?jǐn)啻箅娏鲿r(shí)，金屬觸頭分離的瞬間，接觸面積急劇減小，極高的電流密度產生的焦耳熱會使金屬表面氣化。同時，斷口兩端的極高電壓梯度會將氣態金屬及周圍介質強行電離，形成導電的等離子體通道——這便是令工程師聞之色變的“電弧” 。在直流系統中，由于沒有交流電周期性過零的天然滅弧點，電弧會極其頑固地燃燒，造成設備嚴重?zé)g，甚至引發火災爆炸，這也正是為何機械斷路器需要長達數十毫秒才能徹底熄滅故障電流的原因 。

而以 SiC MOSFET 為核心的 固斷SSCB，其“無弧關斷”并非依賴物理空間的強行拉開，而是基于半導體能帶工程與載流子的瞬態耗盡。 當驅動器探測到異常并下達關斷指令時，迅速將柵源電壓（VGS?）從導通狀態下的正壓（如 +18V）抽取至截止負壓（如 ?4V 或 ?5V） 。在數十到數百納秒的極短時間內，N 溝道 MOSFET 反型層中的多數載流子（電子）被迅速驅散，導電溝道瞬間夾斷，器件內部形成耗盡層并建立起承受高壓的勢壘 。

宏觀上，器件的等效漏源電阻在極短時間內從幾毫歐姆（mΩ）發生階躍，飆升至兆歐姆（MΩ）級別的絕緣狀態 。因?yàn)檎麄€(gè)斷流過程完全在封閉的固態晶格內部完成，沒有任何物理接觸面的分離動作，所以電離電弧失去了產生的物理基礎。這是 固斷SSCB 能夠?qū)崿F(xiàn)安全、靜默、極速斷路的最核心優勢 。

4.2 L-I 困境：感性儲能的物理轉移與 MOV 換流機制

然而，“無電弧”不代表“無應力”。在真實的配電網絡中，電源、配電電纜、母線排以及遠端的負載都包含不可忽視的分布寄生電感（Lsys?） 。根據電磁學基本原理，電感中的電流是不允許發生突變的。

當 固斷SSCB 的半導體開關在微秒級時間內強行將以千安培計的短路電流截?cái)鄷r(shí)，電流變化率（di/dt）將呈現出一個絕對值極大的負數。根據電磁感應定律，系統寄生電感兩端會激發出極其恐怖的反向過電壓脈沖（浪涌尖峰）：

Vsurge?=Lsys???dtdi??

如果不為這股被強行截?cái)嗟碾娏魈峁┮粭l宣泄的路徑，這個數百甚至數千伏的浪涌電壓將瞬間擊穿剛建立起阻斷勢壘的 SiC MOSFET 漏源極，造成器件發生不可逆的雪崩損壞 。

為了化解這一物理悖論，完善的 固斷SSCB 架構在主半導體開關兩端并聯了一條能量吸收與換流旁路（Energy Absorption and Commutation Circuit） ，通常采用金屬氧化物壓敏電阻（Metal-Oxide Varistor, MOV）或瞬態電壓抑制網絡（TVS） 。

微秒級無弧換流的完整動力學過程如下 ：

指令下達與主開關阻斷： 驅動器在檢測到短路的 <1?μs 內，迅速移除柵極驅動信號，SiC MOSFET 通道開始夾斷，主回路電流開始下降。

電壓飆升與鉗位觸發： 隨著 di/dt 的產生，電感反沖導致漏源電壓 VDS? 以極高的 dv/dt 飆升。在數百納秒內，VDS? 上升至 MOV 配置的非線性導通閾值（鉗位電壓）。

極速換流（Commutation）： 一旦達到鉗位閾值，MOV 瞬間呈現低阻抗?fàn)顟B(tài)。原本流經 SiC 器件的狂暴故障電流，幾乎無縫地轉移（換流）至平行的 MOV 支路中，使得 SiC MOSFET 徹底擺脫了電流負載并安全承受截止電壓。

感性能量耗散： 短路期間電感中存儲的巨大磁場能量（E=21?Lsys?Ifault2?）被轉化為 MOV 內部的焦耳熱并被其龐大的晶格熱容所吸收。

故障清除： 系統電流在 MOV 的非線性電阻作用下逐漸衰減至零，完成了靜默而優雅的系統級斷路保護。

通過這一精妙的物理轉移機制，固斷SSCB 不僅切斷了故障，還將破壞性的瞬態能量從脆弱的半導體微晶粒中導出，轉交給了熱容龐大的被動防護元件 。

5. 應對極端 di/dt 與寄生電感的底層?xùn)艠O干預邏輯

盡管并聯的 MOV 承擔了吸收系統級宏觀能量（Lsys?）的重任，但在關斷瞬間的微觀尺度上，SiC MOSFET 芯片內部及封裝極短引線上同樣存在著雜散電感（Lσ? 或 Lp?） 。在幾十納秒的本征關斷過渡期間，高達 10～20A/ns 的極端 di/dt 與這部分微小電感相互作用，依然會在半導體裸晶兩端產生極其危險的局部電壓振蕩與過沖 。

為了徹底消除這一隱患，業界頂尖的驅動控制器（如青銅劍科技的 ASIC 驅動方案）并非只是簡單地輸出一個關斷信號，而是在底層硬件邏輯中植入了三大核心微秒級主動干預機制：軟關斷（Soft Turn-off） 、高級有源鉗位（Advanced Active Clamping）以及米勒鉗位（Miller Clamping） 。

5.1 軟關斷控制邏輯（Soft Shutdown / Soft Turn-off, STO）

設計初衷與物理困境： 當短路發生時，如果驅動器采用常規的硬關斷（Hard Turn-off）策略，直接以最小阻抗將柵極電荷抽取，迫使器件在極短時間內關斷，其產生的峰值 di/dt 將不受控制地放大，導致局部過電壓尖峰（VDS_peak?）輕易擊穿器件的額定電壓（VDSS?） 。

微秒級緩降機制： 軟關斷（STO）的核心哲學是“以空間換時間，以損耗換安全”。當驅動芯片的監測端口確認為短路或欠壓故障時，常規的推挽（Push-Pull）快速放電路徑將被立即硬件閉鎖 。 取而代之的是，控制邏輯會自動切換至一條高阻抗的慢速放電回路（或激活內部電流下沉電容網絡），迫使柵源電壓（VGS?）以受控的、相對平緩的斜率下降 。 這種柵極電荷的“緩釋”過程，顯著延緩了導電溝道的夾斷速度，從而有效限制了漏極故障電流下降的斜率（絕對值較小的負向 di/dt），從源頭上削弱了 Lσ??di/dt 的劇烈反沖幅度 。

精密標定與性能數據： 在高性能產品的實際應用中，軟關斷時間的標定必須極為精準。它必須足夠長以抑制電壓尖峰，但又必須足夠短以確保器件不會因?yàn)殚L(zhǎng)時間承受高壓大電流而熱毀。以青銅劍（Bronze Technologies）的 2CP0225Txx 系列驅動板為例，其數據手冊明確標定，在 100nF 等效容性負載下，其典型軟關斷時間（tsoft?）被精確校準為 2.0μs 。在前期僅需 1.5μs 即完成故障識別的前提下，加入這 2.0μs 的平滑卸載期，總保護時間依然被牢牢鎖定在 SiC 苛刻的 4～5μs 安全容限之內，堪稱工業設計的典范 。

5.2 高級有源鉗位（Advanced Active Clamping, AAC）

面對由于布線極其惡劣或電流峰值超限導致的極端工況，單純依靠軟關斷可能仍有殘留的超限尖峰。此時，高級有源鉗位（AAC）將作為保護器件本體免遭過壓擊穿的最后一道“物理護城河” 。

動態反饋閉環機制： 有源鉗位網絡通常由一串精密匹配的瞬態電壓抑制二極管（TVS）構成，直接跨接在 SiC MOSFET 的漏極（Drain）與驅動?xùn)艠O（Gate）之間 。

當 固斷SSCB 在故障瞬間執行關斷動作時，如果感性反沖導致漏極電位異常飆升并達到 TVS 串的齊納擊穿雪崩電壓。

TVS 瞬間擊穿導通，強大的反沖電流不再轟擊器件本體，而是通過這根旁路直接注入 MOSFET 的柵極節點 。

這一強迫注入的電流在柵極電阻上產生壓降，使得原本正在被抽空的柵極電位再次輕微上抬。

這種負反饋效應使得正在關閉的 MOSFET 導電溝道被迫局部重新“微開”，器件進入高耗散的主動線性區，以自身的發熱為代價將瞬態過電壓死死鉗位在安全閾值處，直至外部 MOV 完全接管能量 。

商業級動作閾值解析： 有源鉗位電壓的閾值設定極為考究，過低會影響正常的高壓運作并增加不必要的損耗，過高則失去保護意義。依據青銅劍 2CP0225Txx 的技術規格書：針對額定耐壓 1200V 的系列（如 2CP0225T1200-1804），其 TVS 鉗位典型動作閾值設定在 1020V ；而針對 1700V 的系列，該閾值被拔高至 1560V 。這些參數的標定緊貼器件耐壓上限，最大限度地發揮了寬禁帶器件的物理潛能。

5.3 米勒鉗位（Miller Clamping）以抑制誤導通串?dāng)_

除了關斷期間的電壓擊穿風險外，在構建具有雙向通流能力的 固斷SSCB（如采用反串聯拓?fù)洌┗蚴菓?yīng)用在半橋結構的儲能變流器中，SiC 器件的極速開關還會通過極其陡峭的電壓變化率（高 dv/dt）引發隱蔽的致命災難——寄生導通（Shoot-through 或 Crosstalk） 。

根據位移電流方程 IMiller?=Cgd??dtdvDS??，當母線上發生劇烈的電壓波動時，高達 10～50V/ns 的 dv/dt 會通過柵漏極間的米勒電容（Cgd?）向柵極注入顯著的瞬態電流 。這股非受控的電流一旦在關斷柵阻上積累起超過器件閾值電壓（Vth?）的壓降，就會導致本該處于關斷阻斷狀態的器件被錯誤地“喚醒”，引發全橋直通短路，產生二次毀滅性故障 。

主動旁路防御邏輯： 為了徹底斷絕這一隱患，最先進的驅動器在柵極輸出末端并聯了一套有源米勒鉗位（Active Miller Clamp）電路 。 當邏輯芯片檢測到正常關斷指令下達，并且門極輸出電壓已經下降到某個絕對安全電平（例如青銅劍方案中，以驅動負壓網絡為參考，當電平降至低于特定的內部比較閾值）時，鉗位電路中的專用低阻抗開關管會被主動激活導通 。 這相當于在柵極與源極之間搭建了一條極其粗壯的“泄洪通道”，將其短路至負壓軌。此后，無論外部母線如何劇烈波動、產生多大的 dv/dt 耦合位移電流，都會被這條極低阻抗的旁路瞬間抽干，確保柵極電壓穩如磐石，徹底消除誤導通風險 。例如，青銅劍系列驅動器標配了高達 ±20A 至 ±25A 級別的米勒鉗位吸收能力，確保在兆瓦級逆變與斷路應用中的萬無一失 。

6. 商業級高功率 SiC 模塊與智能驅動器協同驗證：從芯片到系統

微秒級斷路與極速干預邏輯的優越性，不僅停留在理論公式與仿真模型中。在當代電力電子工業界，頂級半導體制造商與驅動器專家通過深度協同，已經推出了可直接商用的成熟解決方案，充分印證了這些技術的落地可行性。

6.1 基本半導體（BASiC）高功率 SiC 模塊參數剖析

作為寬禁帶器件制造領域的代表，基本半導體（BASiC Semiconductor）針對工業應用與 固斷SSCB 場景推出了 1200V 電壓等級的重載半橋模塊。無論是采用標準 62mm 封裝的 BMF360R12KHA3，還是采用高性能 Pcore?2 ED3 封裝的 BMF540R12MZA3，其設計均體現了為高頻、大電流脈沖量身定做的極致追求 。

以 BMF540R12MZA3 為例，深入解讀其核心電氣與機械特征，我們可以理解為何其需要智能化的極速驅動匹配：

極限通流與脈沖耐受： 該模塊具備阻斷 1200V 高壓的能力，在外殼溫度 TC?=90°C 下即可連續承載 540A 的巨量電流，而在面臨脈沖瞬態（如斷路器需要吸收故障前序浪涌）時，其允許的脈沖漏極電流（IDM?）高達驚人的 1080A 。

超低內阻提升靜態效率： 在柵壓為 18V、結溫為 25°C 時，其典型導通電阻（RDS(on).typ?）被壓縮至僅 2.2mΩ 。當其應用于 固斷SSCB 主回路時，極低的內阻消除了以往機械斷路器長期為人詬病的觸點發熱損耗，大幅提升了直流微電網的整體能效。

本征高速開關的物理基礎： 該模塊內部的寄生柵極電阻（RG,int?）極低，僅為 1.95Ω （在 1MHz 下測試），配合 1320nC 的總柵極電荷量以及優異的寄生電容（如 Crss? 僅為 0.07nF），從半導體物理層面解除了對 dv/dt 與 di/dt 的拖累，賦予了模塊“極速響應”的天賦 。

熱容與機械加固設計： 由于面臨短路時極高的熱沖擊，該模塊摒棄了傳統的廉價基板，采用了高強度的 Si3?N4?（氮化硅）陶瓷基板結合優化熱擴張的純銅底板 。氮化硅優異的機械韌性與高導熱特性，顯著增強了模塊在反復短路與大功率循環沖擊下的抗疲勞壽命。

然而，這種賦予了極速通斷潛能的低內阻與小電容組合，恰恰是對短路耐受能力的嚴峻考驗。器件本征速度越快，其對保護邏輯延遲的容忍度就越低。

6.2 青銅劍（Bronze Technologies）即插即用型智能驅動板剖析

為了徹底釋放類似基本半導體 ED3 模塊的效能并填補其保護窗口的脆弱性，業界知名的驅動專家青銅劍科技（Bronze Technologies）開發了專門適配該類大功率封裝的智能驅動器，如 2CP0225Txx（適配 ED3 封裝）和 2CP0220T12-ZC01（適配 62mm 封裝）系列 ?；景雽?dǎo)體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

這些即插即用（Plug-and-Play）型驅動器在結構上采用了高度集成的第二代 ASIC 芯片組及 CPLD 控制器，并通過內部的高壓隔離 DC/DC 電源提供高達 5000Vac 的電氣絕緣 。其不僅具備強大的充放電能力（每通道驅動功率可達 2W，峰值電流可達 ±25A 或 ±20A，完全滿足諸如 BMF540 模塊的快速充放電需求），更是將微秒級保護邏輯進行了硬件層面的固化 。

核心參數與驅動控制閉環的結合分析：

瞬態識別與時序控制： 根據 2CP0225Txx 的技術手冊，其集成了精密標定的 VDS? 異常監測邏輯。在設定基準電阻 RREF?=68kΩ 的工況下，退飽和與短路檢測的觸發閾值電壓（VREF?）被精準錨定在 9.7V 。一旦 VDS? 因故障電流飆升跨越此閾值，檢測電路的響應速度快如閃電，其短路響應時間（tsc?）僅需 1.5μs 。

緩和的退場藝術： 當判定故障后，驅動器絕不會執行粗暴的硬關斷，而是立即激活內置的“推挽緩降網絡”，進入軟關斷（Soft Shutdown）程序 。該過程被精確控制，在標稱容性負載下，將 VGS? 平滑拉低至零電位的時間（tsoft?）被固定為 2.0μs 。這一 1.5μs（發現）+ 2.0μs（處理）的絕妙接力，確保了整個危險周期始終處于碳化硅本征晶格被破壞的臨界點（～5μs）之前。

系統聯動與自組網保護： 值得一提的是，除了驅動板自發保護外，驅動器會在保護動作觸發后的 550ns （傳輸延遲 tSO?）內，將其內部的漏極開路輸出引腳（SOx）拉低，以極低的硬連線延遲向微電網的上位機中央控制器或相鄰節點的斷路器通報故障狀態 。這種亞微秒級的聯動通信能力，為直流微電網實現大規模、多節點的“區域協同選線保護”（Zonal Selective Protection）奠定了基礎數據鏈路。

通過頂級 SiC 功率模塊與高度特化、深諳納秒級物理規律的智能 ASIC 驅動器之間的強強聯手，固態斷路器得以在狂暴的兆瓦級直流短路中，猶如優雅的舞者般完成識別、限流與無弧分?jǐn)嗟膲雅e。

7. 分布式寄生參數管理：從 PCB 布局到系統集成的物理挑戰

在微秒級及納秒級的暫態舞臺上，原本宏觀電網中微不足道的雜散參數（Stray Parameters）被無限放大。任何一項極其細微的布線偏差，都可能導致前期精密的驅動邏輯前功盡棄。

7.1 系統級電感（Lsys?）與局部電感（Lσ?）的雙重影響

在 固斷SSCB 乃至整個電力電子變換器的部署中，寄生電感無處不在：

主功率母線回路電感（Lsys? 或 Lloop?）： 這包含了直流微電網饋線、匯流排（Busbar）以及大容量支撐電容器之間的物理連接電感。這些宏觀的電感主導了短路發生初期的電流上升斜率（di/dt=Vbus?/Lsys?），并在關斷后負責釋放維持 MOV 工作的龐大宏觀磁能 。如果母線設計粗糙，過大的 Lsys? 會加重 MOV 的體積與散熱負擔。

模塊及布局雜散電感（Lσ? 或 Lp?）： 這包括了模塊內部封裝鍵合線的微小電感、PCB 板上柵極驅動回路與源極之間的走線電感 。由于 SiC MOSFET 的 di/dt 動輒超過數十安培每納秒，即便只有幾十納赫茲（nH）的電感量，也會在微觀器件兩端激發出致命的瞬間過沖 。雙脈沖測試（Double Pulse Test, DPT）在工程實踐中常被用于在極端惡劣邊界條件下測量和暴露這類寄生效應的破壞力，以檢驗系統的短路耐受度與驅動抗擾性 。

7.2 面向微電網的高頻優化封裝與疊層母線設計

為駕馭這一挑戰，在設計應用 固斷SSCB 的實體變流硬件時，必須遵循嚴苛的射頻級物理布局規范：

疊層母排（Laminated Busbar）的運用： 采用正負極平行貼合、中間以超薄絕緣材料隔離的銅排結構。這種結構利用了電流相反平行流動產生的磁場相消原理（Flux Cancellation），能夠?qū)⒑暧^回路電感壓縮至極致，大幅降低在開關瞬態對器件產生的寬幅過壓震蕩 。

驅動環路最小化： 柵極驅動板（如前述青銅劍系列）不僅需要具備即插即用特性，更要求在物理空間上做到與功率模塊控制引腳的“零距離”無縫焊裝，杜絕引入任何多余的引線電感。這保證了有源鉗位與米勒鉗位等極速干預動作的信號完整性與無延時傳輸 。

退耦電容矩陣的抵近部署： 將高頻旁路電容器盡可能地抵近功率開關端子部署，以提供瞬態高頻脈沖的就近回流通道，吸收射頻級毛刺，確保在進行微秒級 di/dt 識別與干預時，不被這些物理空間上引起的電磁干擾（EMI）所蒙蔽 。

8. 結語：微秒級時空下的電力控制變革與前瞻展望

對以碳化硅模塊為核心構建的固態斷路器（SSCB）及其極速關斷邏輯的系統性研究揭示了這樣一個深刻的工程哲理：在現代高能密度的直流微電網中，“安全”不再取決于觸頭彈簧的剛度或滅弧柵的幾何構造，而是完全建立在微秒至納秒級的時間尺度、能帶控制機制與寄生電磁場的精密博弈之上。

從早期的被動熔斷機制與遲緩的機械脫扣，演進至今日通過檢測微觀寄生電感提取 di/dt 特征以實現亞微秒級故障預判的技術飛躍，體現了電力系統向數字化、固態化轉移的必然趨勢。在這套嚴密的防御體系中，諸如退飽和（DESAT）結合消隱優化的敏銳識別、強制接管硬件底層的軟關斷（Soft Turn-off）卸載、壓制微觀電壓過沖的有源鉗位（Active Clamping）以及抵抗高 dv/dt 串?dāng)_的米勒鉗位（Miller Clamping），共同鑄就了保障 SiC MOSFET 不受熱熔與電擊穿的物理屏障；而外置的非線性金屬氧化物壓敏電阻（MOV）則承接了宏觀線網中海量感性儲能的宣泄與耗散，兩者相得益彰，共同完成了靜默、安全、且無任何電弧污染的系統級斷路壯舉。

放眼未來，隨著航空混合動力推進系統、兆瓦級電動汽車充電矩陣以及生成式 AI 超算中心對能源傳輸?shù)膹椥耘c不間斷要求日趨苛刻，單純依賴硬件比較器的靜態脫扣將逐漸向“預測性”演進。邊緣計算與人工智能（如基于一維卷積神經網絡 1D-CNN 識別電弧早期頻域異常簽名的方法）正開始被引入斷路器的大腦中，這預示著 固斷SSCB 乃至混合式斷路器（Hybrid Circuit Breakers, 結合機械極低通流損耗與固態無弧切斷優勢）將越來越接近于具備自主思考與區域協同選線能力的智能節點。碳化硅微秒級極速控制技術的成熟與商業化普及，不僅重新定義了直流故障保護的速度極限，更為全球能源數字化的安全底座夯實了最關鍵的物理基石。
