在工業自動化與工業物聯網深度融合的今天，智能倉儲作為智慧物流的核心樞紐，正朝著無人化、協同化、精細化升級。工業自動化生產中，不同品牌、不同協議的控制設備異構互聯成為常態，總線協議不兼容往往成為制約設備協同、數據互通的關鍵瓶頸。本文以某大型智慧物流智能倉儲項目為背景，詳細闡述如何利用塔訊TX161-RE-ECS/EIS物聯網網關（工業網關），實現艾倫-布拉德利PLC（EtherNet/IP主站）與匯川AM600 PLC（EtherCAT主站）的異構互聯，完成AGV小車與立體倉庫堆垛機的協同調度，破解異構設備通訊難題，推動倉儲作業全流程自動化，融入數據采集器、協議轉換等核心關鍵詞，為同類工業物聯網項目提供參考。

一、案例背景

本次項目位于某大型智慧物流產業園智能倉儲中心，核心需求是實現AGV小車與立體倉庫堆垛機的無縫協同，提升作業效率、降低人工干預，打造全流程自動化智能倉儲體系。

項目現場原有兩大核心PLC主站：艾倫-布拉德利PLC（EtherNet/IP主站）負責AGV小車的路徑規劃、任務分配與狀態監控，是AGV調度系統核心；匯川AM600 PLC（EtherCAT主站）負責立體倉庫堆垛機精準控制，對接WMS系統完成貨物出入庫、盤點等作業。

由于兩大PLC采用不同總線協議，無法直接實現數據互通與指令協同，成為核心痛點：AGV與堆垛機作業需人工傳遞信號，不僅效率低下，還易出現操作失誤，導致貨物損壞、作業延誤。

項目引入塔訊TX 161-RE-ECS/EIS智能網關（工業網關），通過其協議轉換功能實現EtherNet/IP與EtherCAT雙向轉換，打通數據通道，同時發揮數據采集器作用，采集設備運行數據，為協同調度提供支撐。

現場環境貼合智能倉儲工況：車間占地8000㎡，劃分多功能區域，溫濕度適宜，無明顯干擾。部署艾倫-布拉德利PLC、匯川AM600 PLC、塔訊TX161網關各1臺，AGV小車12臺、堆垛機4臺及配套設備，通過工業級網絡構建完整控制體系。

二、協議轉換網關功能簡介

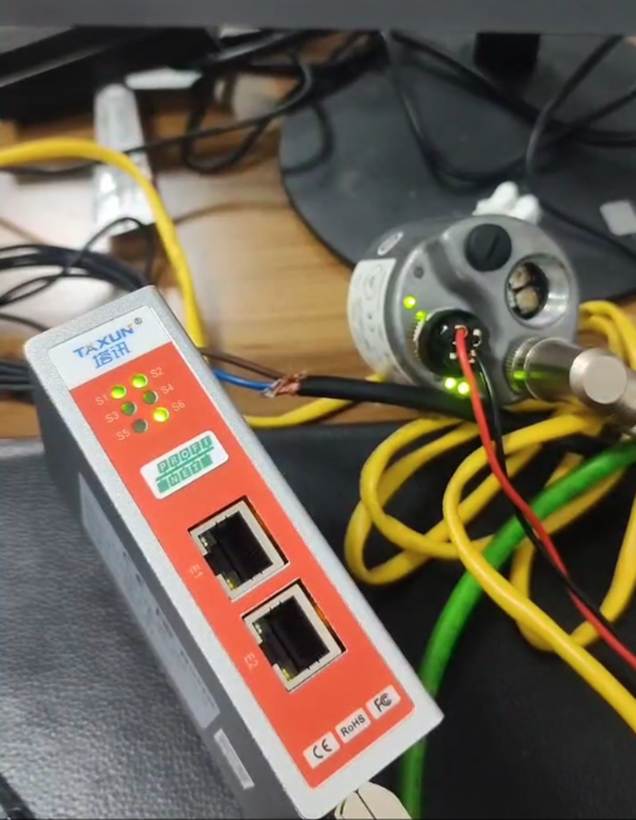

塔訊TX161-RE-ECS/EIS網關是專為工業物聯網設計的工業網關（物聯網網關、智能網關），核心功能聚焦總線協議轉換、數據采集與傳輸，有效解決異構設備通訊兼容問題，主要功能如下：

1.協議轉換核心功能：擅長EtherNet/IP與EtherCAT高速雙向轉換，內置多種協議解析模塊，可自動識別兩大PLC數據并完成格式轉換，無需修改原有PLC程序，同時支持Modbus、Profinet等常見協議，兼容性極強。

2.數據采集與傳輸功能：作為專業數據采集器，可實時采集PLC、AGV、堆垛機的運行參數，采集頻率10ms-10s可調，經過濾整理后通過以太網等方式傳輸至WMS系統與監控中心，實現設備監控、數據追溯與異常預警。

3.設備協同控制功能：支持協同調度邏輯配置，可根據設備狀態實現AGV與堆垛機自動化聯動，無需人工干預，實現貨物轉運、出入庫全流程協同。

4.穩定性保障功能：工業級硬件設計，抗干擾能力強，支持寬電壓輸入及過壓、過流保護，內置看門狗機制，可自動重啟、斷線重連，滿足24小時不間斷作業需求。

5.遠程運維功能：支持遠程配置、升級與故障排查，記錄通訊及采集日志，降低運維成本，提升運維效率。

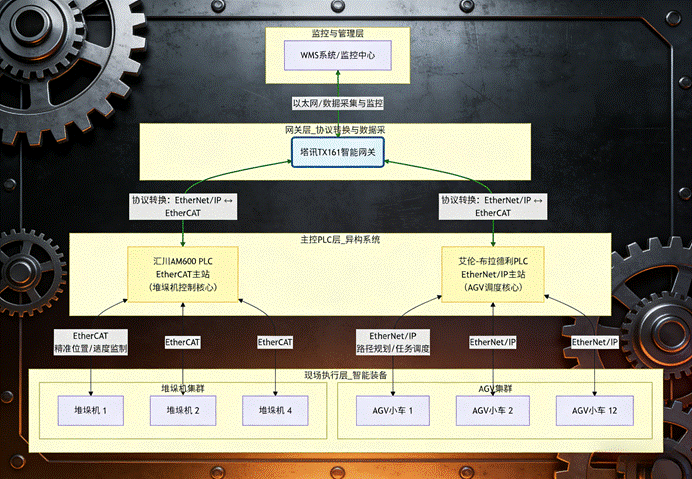

三、系統結構拓?fù)鋱D

四、解決方案

針對異構PLC互聯痛點，結合協同調度需求，依托塔訊TX161網關核心功能，制定整體解決方案，核心目標是打通通訊壁壘，實現AGV與堆垛機自動化協同，提升作業效率與穩定性。

4.1解決方案核心思路

以塔訊TX161智能網關為核心，搭建異構PLC互聯鏈路，通過協議轉換實現總線協議雙向互通；利用數據采集器功能采集設備數據并傳輸至監控中心；配置協同調度邏輯，實現貨物作業全流程自動化；搭建運維體系，保障系統穩定運行。

4.2硬件部署方案

1.核心控制層：保留原有兩大PLC主站，僅調整網絡與參數，分別承擔AGV與堆垛機控制職能，形成協同互補。

2.通訊樞紐：部署1臺塔訊TX161-RE-ECS/EIS網關，通過對應接口分別連接兩大PLC，同時接入工業交換機，實現與監控中心的數據交互。

3.執行設備：12臺AGV通過EtherNet/IP連接艾倫-布拉德利PLC，4臺堆垛機通過EtherCAT連接匯川AM600 PLC，配套傳感器采集設備狀態數據并匯總至監控中心。

4.網絡部署：搭建工業級千兆以太網，劃分獨立網段保障安全，配備備用鏈路，確保作業不中斷。

4.3軟件配置方案

1.網關協議轉換配置：登錄網關后臺，設置兩大PLC為主站、網關為從站，配置協議轉換規則與頻率（50ms），實現總線協議無縫兼容。

2.數據采集與傳輸配置：設置50ms采集頻率，明確采集核心數據，配置傳輸參數，開啟緩存功能，確保數據實時準確傳輸。

3.協同調度邏輯配置：在網關后臺編寫協同規則，實現AGV與堆垛機作業信號聯動，完成全流程自動化協同。

4.監控中心配置：部署WMS系統，對接網關實現數據可視化監控，配置異常預警與數據統計分析模塊，支撐作業優化與決策。

五、實施配置過程

項目實施遵循“硬件部署→網絡調試→網關配置→PLC配置→協同調試→系統試運行→正式上線”流程，具體如下：

5.1前期準備工作

全面檢查調試所有設備，確保硬件完好、運行正常；搭建工業網絡并測試穩定性；安裝調試各類配置與編程軟件，保障設備連接與參數配置順暢。

5.2硬件部署與接線

將核心設備安裝于控制機柜，AGV與堆垛機按預設位置部署；按照拓?fù)鋱D準確接線，連接網關與兩大PLC、交換機，以及執行設備與對應PLC，接線后全面檢查，避免故障。

5.3網關參數配置（核心步驟）

1.網關登錄：通過配置軟件連接網關，登錄后臺配置界面。

2.網絡參數配置：設置網關IP、子網掩碼等，確保與其他設備網絡互通。

3.協議轉換配置：選擇雙向轉換模式，配置兩大PLC與網關的協議參數，設置轉換頻率，保存生效。

4.數據采集配置：選擇采集源與參數，配置傳輸目標，開啟緩存，重啟網關生效。

5.協同邏輯配置：編寫AGV與堆垛機協同規則，保存生效。

5.4 PLC參數配置

分別配置兩大PLC的網絡參數，編寫控制程序，設置數據交互參數，確保與網關正常數據交互，下載程序并重啟PLC生效。

5.5協同調試與系統試運行

先對AGV、堆垛機進行單機調試，再啟動網關測試PLC數據交互與設備協同功能；協同調試通過后，系統試運行7天，實時監控并優化異常問題。

5.6正式上線與人員培訓

試運行通過后正式上線，開啟正常運行模式；為工作人員開展系統操作、運維與故障排查培訓，保障系統長期穩定運行。

六、項目痛點、應用效果及實施前后對比

6.1項目核心痛點

1.異構PLC通訊壁壘：兩大PLC協議不兼容，無法數據互通，制約設備協同。

2.作業效率低下：人工傳遞信號，耗時耗力且易出錯，無法滿足規?；鳂I(yè)需求。

3.數據管理分散：缺乏專業數據采集器與傳輸通道，運維難度大、故障排查不及時。

4.運維成本高：人工投入大，故障排查周期長，不符合工業物聯網精細化管理需求。

6.2項目應用效果

1.打通通訊壁壘：通過網關協議轉換，實現兩大PLC實時數據互通，徹底解決異構設備兼容問題。

2.提升作業效能：AGV與堆垛機自動化協同，作業效率提升60%以上，出入庫準確率達99.9%，避免人工失誤。

3.實現數據統一管理：依托網關數據采集功能，實現設備數據統一采集、可視化監控，故障排查效率提升70%以上。

4.降低成本：人工成本降低50%以上，運維成本降低40%以上，提升精細化管理水平。

5.保障系統穩定：網關工業級設計，設備故障率降低80%以上，通訊中斷率為0，滿足24小時作業需求。

6.擴展性良好：支持多協議與多設備接入，新增設備僅需簡單配置網關，適配長期發展需求。

6.3項目實施前后效果對比

為清晰呈現項目價值，核心指標對比如下表所示：

七、案例總結

本次項目以異構PLC互聯為核心需求，依托塔訊TX 161-RE-ECS/EIS物聯網網關的協議轉換、數據采集等功能，成功破解總線協議兼容難題，實現AGV與堆垛機全流程自動化協同，圓滿完成項目目標，為同類項目提供了可復制經驗。

項目充分體現了工業物聯網、工業自動化技術的核心價值，凸顯了協議轉換、物聯網網關、數據采集器在異構設備互聯中的關鍵作用。塔訊TX161網關有效解決了通訊難題，實現數據統一管理與精細化運維，提升作業效率、降低成本，保障系統穩定運行，推動智能倉儲向無人化、協同化發展。

項目實踐總結關鍵經驗：一是選擇性能可靠的工業網關可降低項目改造難度；二是協議轉換的準確性與實時性是協同調度的關鍵；三是數據采集與統一管理是精細化管理的基礎；四是規范實施流程可保障系統穩定運行。

隨著工業4.0推進，異構設備互聯將成為行業常態。未來可依托本次經驗，拓展工業物聯網應用場景，優化網關功能，實現更多設備異構互聯，推動智能倉儲行業持續升級。
