PCB智造中盲孔失效會帶來哪些影響?

Bamtone班通 ? 2026-05-09 15:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群


在當下電子產品高度集成化的時代,印制電路板(PCB)作為電子設備的“神經系統”,其可靠性直接決定了產品性能與壽命。其中,盲孔作為連接PCB不同層間的關鍵通道,一旦發生失效,將引發一系列連鎖反應,乃至對企業或品牌造成深遠影響。

一、PCB盲孔失效帶來的負面影響

1. 產品質量與性能下降:盲孔失效會導致信號傳輸中斷、阻抗不匹配或電源連接故障,直接造成設備功能異常。在高頻高速應用中,這類問題可能表現為信號完整性下降、數據傳輸錯誤率上升,嚴重影響用戶體驗。在工業控制、醫療設備等關鍵領域,甚至可能引發安全事故。

2. 生產成本驟增與效率下降:生產過程中出現的盲孔失效往往在測試階段才被發現,導致整批產品返修或報廢,顯著增加物料與人工成本。同時,產線停擺、交貨延遲等問題會打亂生產計劃,降低整體運營效率。

3. 技術信任與創新阻礙:反復出現的盲孔問題會讓研發團隊對現有工藝產生懷疑,可能因此回避使用高密度互聯設計,從而制約產品的小型化與性能提升,長遠上削弱企業的技術競爭力。

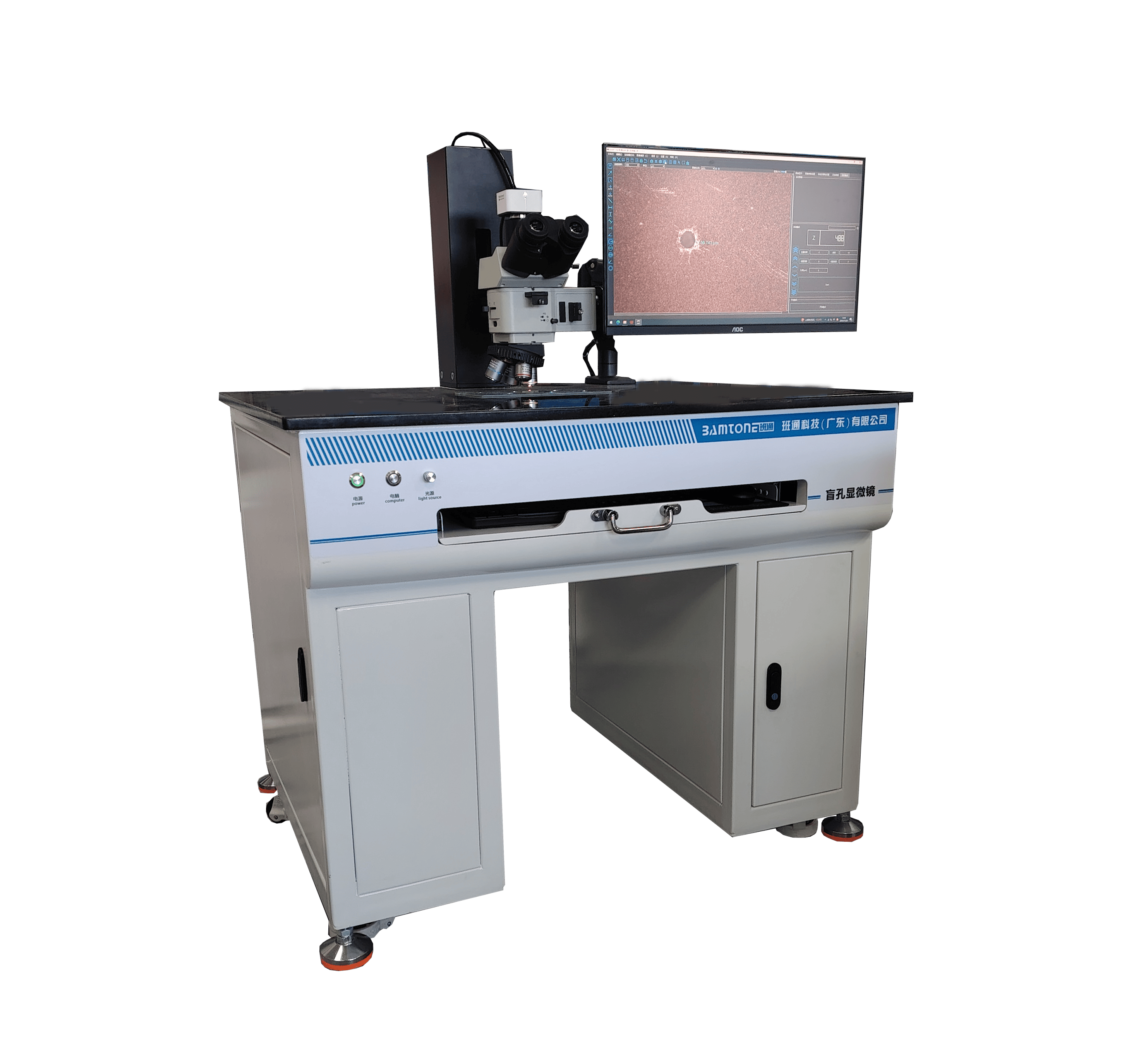

Bamtone班通_盲孔顯微鏡

二、對品牌聲譽的深遠沖擊

當消費者遇到因PCB問題導致的設備故障時,往往不會深究具體技術原因,而是將問題歸咎于品牌質量把控不嚴。特別是在社交媒體時代,個別用戶的負面體驗可能迅速擴散,形成“質量不可靠”的公眾認知。在B2B領域,持續的PCB可靠性問題也會影響下游廠商的信任,導致訂單流失。對于消費電子品牌而言,若因核心部件問題引發大規模召回,其聲譽損傷難以逆轉。其中,不乏國際大品牌業績滑鐵盧的實例。

品牌聲譽建立在持續提供可靠產品的基礎上。PCB盲孔這類底層技術問題若處理不當,會動搖品牌的技術形象,尤其在高端市場,消費者對“隱形”質量缺陷的容忍度極低,長期品牌價值將被嚴重稀釋。

PCB盲孔失效雖是一個微觀技術問題,但其影響卻如漣漪般擴散至產品、市場與品牌各個層面。在電子產業競爭日益激烈的今天,唯有將基礎工藝的可靠性提升至戰略高度,才能在維護產品品質的同時,守護好企業最寶貴的無形資產——品牌聲譽。

作為國內領先的PCB測量儀器、智能檢測設備專業解決方案供應商,班通科技在國產自主可控的高端制造檢測設備領域深耕多年,通過技術創新,推出包括Bamtone HCT系列耐電流測試儀、盲孔顯微鏡在內的多款盲孔失效分析、檢測設備,為產品質量保駕護航。
