在電子產品的熱管理系統設計中，溫度傳感器的精度與穩定性直接決定了整機的可靠性。無論是電池管理系統(BMS)的過熱保護、變頻空調的 PID 閉環控制，還是醫療設備的恒溫槽，都需要準確的溫度反饋。

在眾多溫度傳感器中，NTC(負溫度系數) 熱敏電阻憑借其靈敏度高、響應快、成本低等優勢，成為了測溫領域的主流選擇。

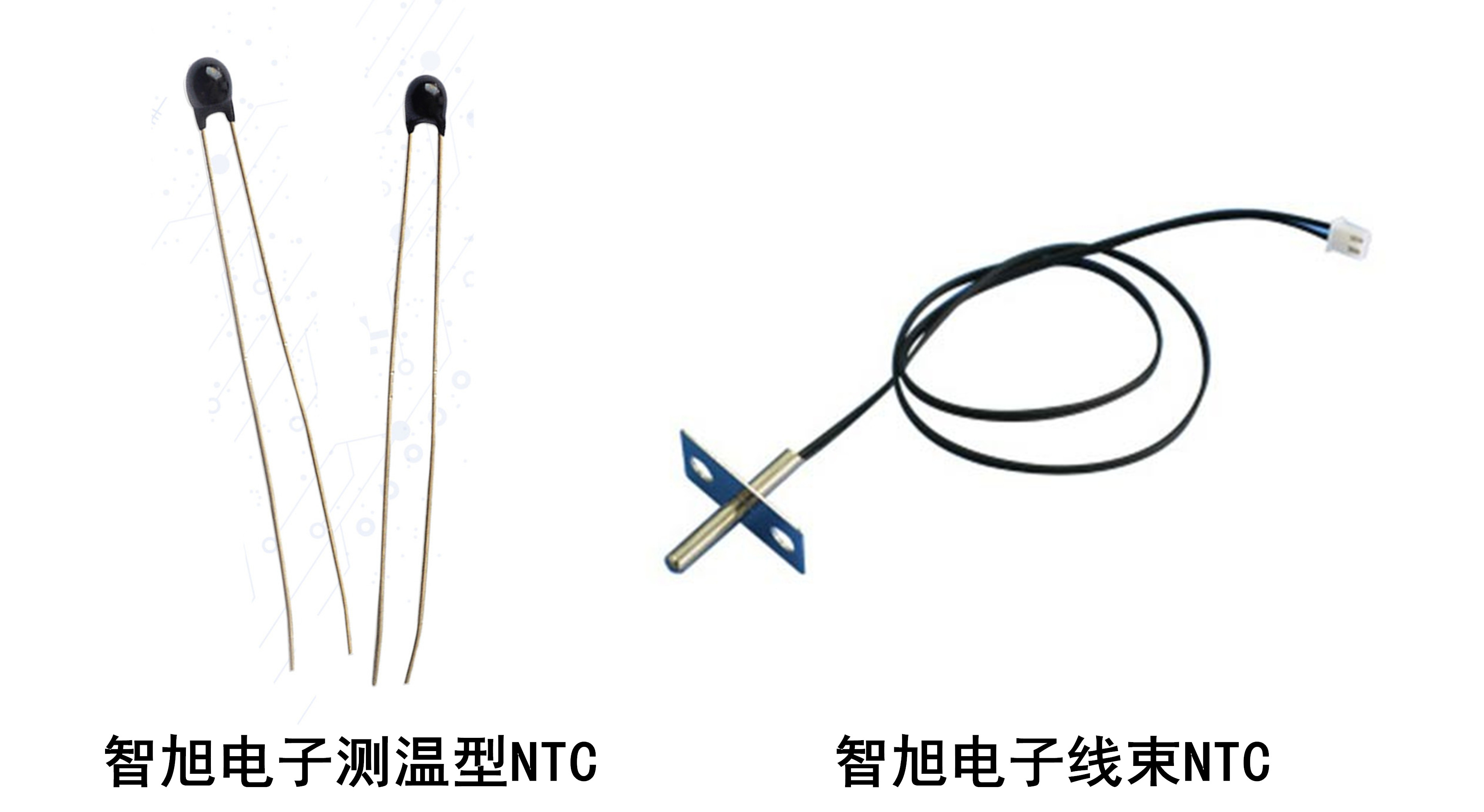

智旭電子測溫型NTC

然而，在實際的工程應用中，研發人員時常會遭遇一些棘手的 “軟故障”：例如設備在惡劣環境下運行一段時間后，測溫出現明顯偏差，甚至導致BMS誤報 “熱失控”。

這往往并非軟件算法的問題，而是電路中那顆常用的 NTC 熱敏電阻發生了“溫度特性失效” 與 “長期漂移”。

本文將深入剖析測溫型NTC的微觀失效機理，并提供高可靠性的工程選型指南。

▍測溫型NTC的核心參數：R25與B值

在深入探討失效機理之前，我們需要明確測溫型 NTC 的兩個決定性參數：

標稱阻值(R25)：指在25℃基準溫度下測得的零功率電阻值。它決定了電阻-溫度(R-T)曲線在坐標軸上的位置。較高的R25適合高溫測溫，較低的R25則適合低溫或低偏置電壓系統。

熱敏指數 (B值，材料常數)：決定了R-T曲線的 “陡峭” 程度。B值越大，在相同溫差下的阻值變化率越大，測溫靈敏度(分辨率)越高，但非線性特征也越明顯。NTC的測溫原理，正是依賴其穩定的R-T指數關系。一旦R25或B值在環境應力下發生不可逆的漂移，整個溫度反饋系統就會出現測量偏差。

▍深度剖析：測溫 NTC 的長期漂移與失效機理

NTC 的特性漂移通常是漸進式的，這使得它在出廠測試時難以被察覺，卻在終端用戶使用過程中顯現。導致其特性失效的微觀機理主要包括以下三個方面：

1.銀離子電遷移 (Ag+ Migration) 與濕氣侵蝕

對于普通的環氧樹脂涂裝NTC(水滴型)，其高分子封裝材料在長期高濕、高溫 (如85℃/85% RH) 環境下，水分子較易沿引腳與樹脂的結合界面滲透至陶瓷體內部。

在測溫電路中，NTC通常處于持續的直流偏置電壓下。此時，滲透的水分會充當電解質，導致電極層的銀離子發生電遷移，形成導電的 “銀枝晶”。這會使得 NTC 的絕緣電阻明顯下降，表現為宏觀阻值異常偏小，從而在系統中引發 “低溫誤報高溫” 的故障。

2.機械應力導致的微裂紋 (Micro-cracks)

NTC陶瓷體本身具有一定的脆性。在 PCBA 的制造與服役過程中，多種機械應力可能引發內部微裂紋：

熱沖擊應力：SMT 回流焊過程中的急熱急冷，導致陶瓷體與引線 / 電極的熱膨脹系數不匹配而產生應力。

機械彎折應力：PCB 分板、人工插件彎折引腳，或終端產品在惡劣工況下的劇烈振動。

微裂紋初期可能不影響電性能，但它破壞了元件的結構完整性，成為了濕氣和腐蝕性氣體侵入的“高速公路”，導致阻值不穩定、跳動甚至完全開路。

3.高溫下的晶格重構 (Lattice Reconstruction)

NTC 陶瓷材料由錳、鈷、鎳等過渡金屬氧化物經高溫?zé)Y(jié)而成。如果元件長期工作在接近額定上限的高溫環境中，材料內部的微觀晶格會發生緩慢的重構，金屬離子的價態分布發生改變。這種材料級的物理化學變化，將直接導致 R25 和 B 值發生不可逆的長期漂移(Long-term Drift)。

▍拒絕妥協：智旭電子(JEC)高可靠測溫方案

為了降低傳感器失效風險，許多系統設計采用成本較高的數字溫度芯片，或犧牲精度進行保守的降額設計。作為擁有 23 年制造經驗的實力原廠，智旭電子 (JEC Electronics)針對嚴苛的工程測溫需求，從材料配方到封裝工藝進行升級。

智旭(JEC)測溫NTC的核心工藝優勢：

1.高純度納米粉體與致密燒結工藝：使陶瓷體內部結構更加致密，從根本上抑制晶格重構。JEC 產品可實現阻值(R25)和B值雙重±1%的精度，批次一致性好，免除產線繁瑣的標定工序。

2.良好的玻璃氣密性封裝 (MF51系列)：針對BMS和汽車電子等高濕、高溫應用，JEC 采用耐高溫玻璃管或玻封頭部工藝。玻璃材料的吸水率較低，實現了良好的氣密性(Hermetic)封裝，有效減少濕氣侵入與銀離子電遷移。在嚴苛的“雙85測試”1000小時后，其阻值漂移率(ΔR/R)依然控制在較低水平。

3.抗震動柔性鍵合技術：針對工業與車載振動環境，優化內部引線鍵合與焊接工藝，大幅提升抗機械彎折與熱沖擊能力，減少微裂紋隱患。

智旭電子NTC

▍高精度測溫NTC選型指南

準確的溫度反饋始于正確的器件選型。以下為智旭電子(JEC)針對主流應用場景的高可靠測溫方案：
