還在懷疑代碼有問題？

路由器明明就在旁邊，ESP32 卻死活連不上？你不是代碼寫錯了。也不是開發板壞了。

問題很可能只有一個：你的 ESP32 只支持 2.4GHz，而你的路由器默認開的是雙頻合一。這個困擾了無數創客的問題，現在終于有了更優雅的解決方案——ESP32-C5 TINY

2

開發板簡介

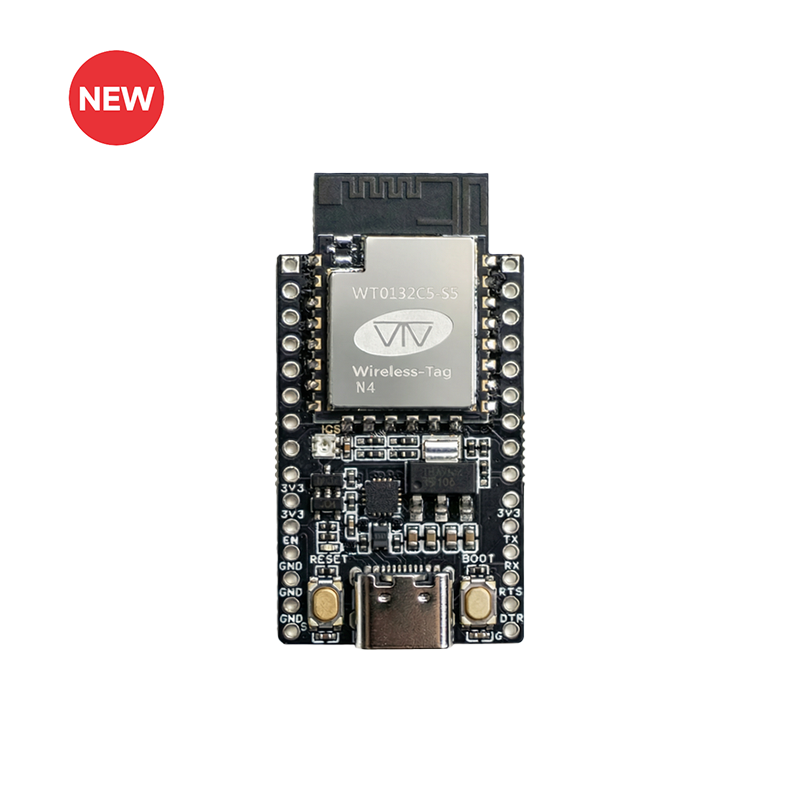

圖1：ESP32-C5 Tiny開發板

雙頻 Wi-Fi | 極速 Wi-Fi 6 | 小巧易上手 | 開源開發板 | Arduino 友好

3

雙頻升級

在創客圈，ESP32 幾乎是“人手一塊”的開發板。但大家熟悉的 ESP32-C3、ESP32-S3，甚至更早型號，都有一個共同限制：

僅支持 2.4GHz Wi-Fi

無法直接連接 5GHz 網絡

遇到新路由器時，經常要手動調整設置

而全新的ESP32-C5 TINY，一步跨入雙頻時代：

支持 2.4GHz + 5GHz 雙頻 Wi-Fi

支持 Wi-Fi 6

更快、更穩、更低延遲

體積小巧，適合各種 IoT 項目

一句話總結：

這是一塊真正跟上當前無線網絡趨勢的ESP32開發板。

4

項目實戰

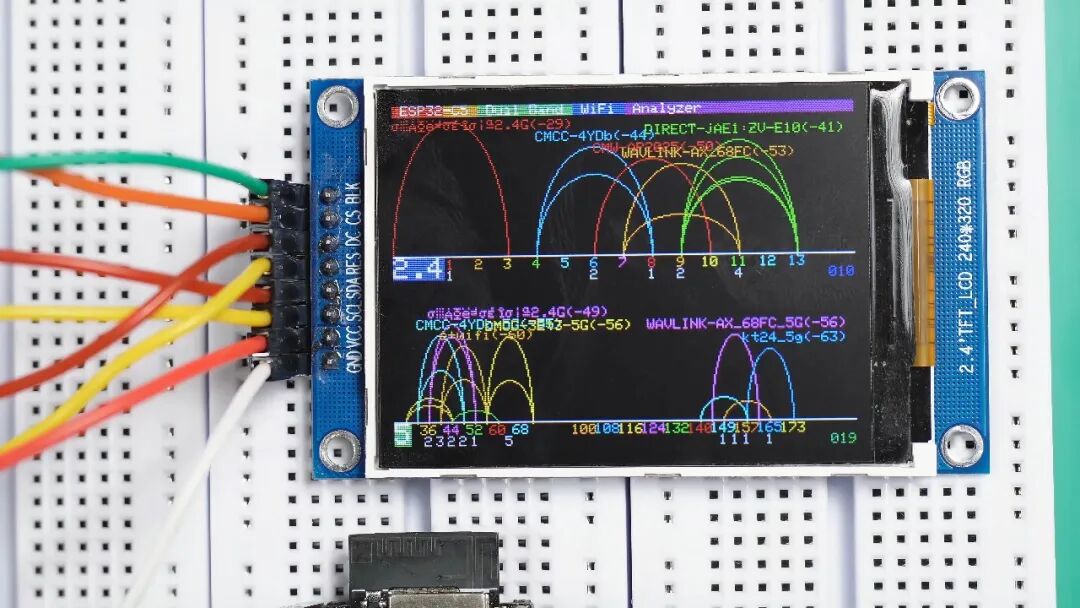

為了驗證它的能力，我們直接做了一個：雙頻 Wi-Fi 分析儀通過 Arduino 和 SPI 屏幕,ESP32-C5 TINY可以實時掃描附近 Wi-Fi 信號。

顯示效果非常直觀：

上半部分顯示 2.4GHz 信道

下半部分顯示 5GHz 信道

每個熱點的信號強弱一目了然

無論是：

分析家中網絡擁堵情況

優化路由器信道

學習無線通信原理

開發網絡監測設備

這個項目都非常適合。

5

上手簡單

整個項目采用 Arduino 開發，幾分鐘即可跑起來。

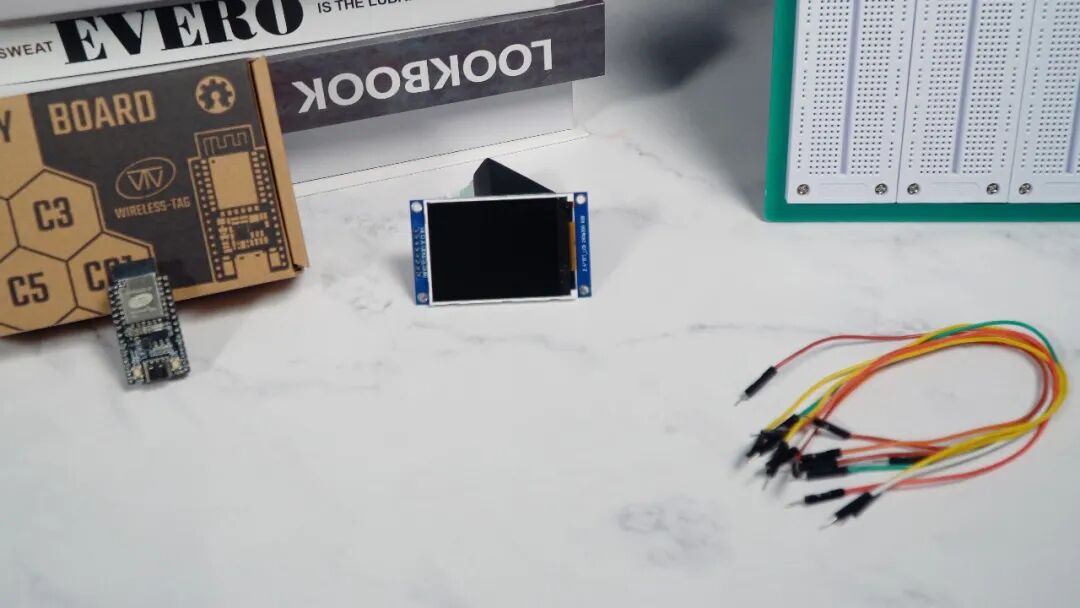

準備材料：

ESP32-C5 TINY開發板

SPI 彩屏

8 根杜邦線

面包板

安裝教程：

1.下載并安裝Arduino

打開下面的網址：https://www.arduino.cc/下載最新版本的Arduino IDE 安裝Arduino

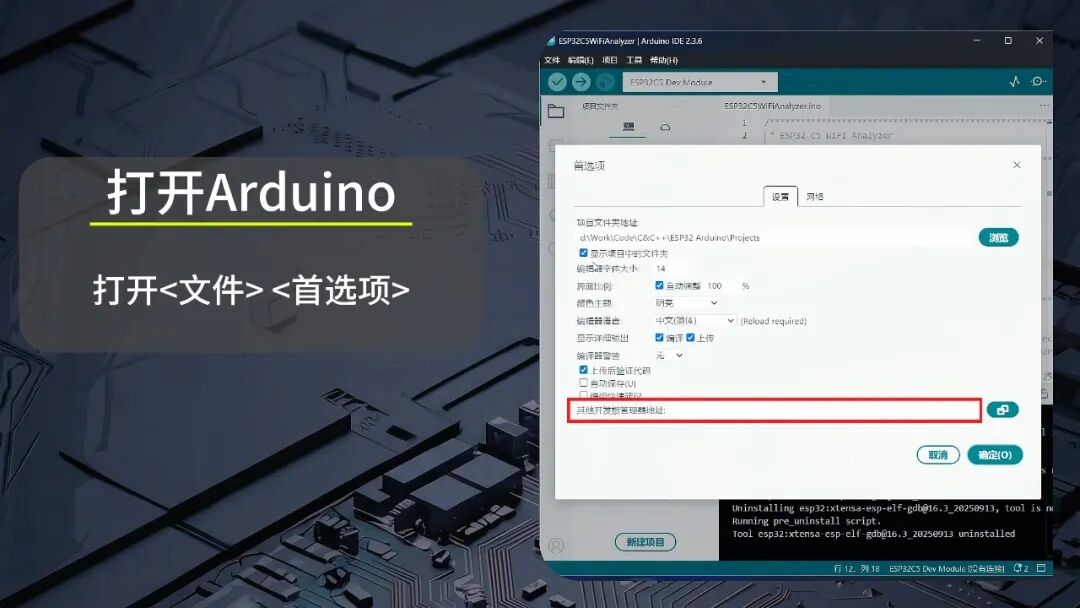

2.安裝開發板

打開Arduino，點開“?件”>“?選項”并粘貼下面的鏈接https://espressif.github.io/arduino-esp32/package_esp32_index.json

國內用戶粘貼鏈接：

https://jihulab.com/esp-mirror/espressif/arduino-esp32/-/raw/gh-pages/package_esp32_index_cn.jso

設置完成， 重啟Arduino 在開發板管理器中搜索esp32選擇安裝。

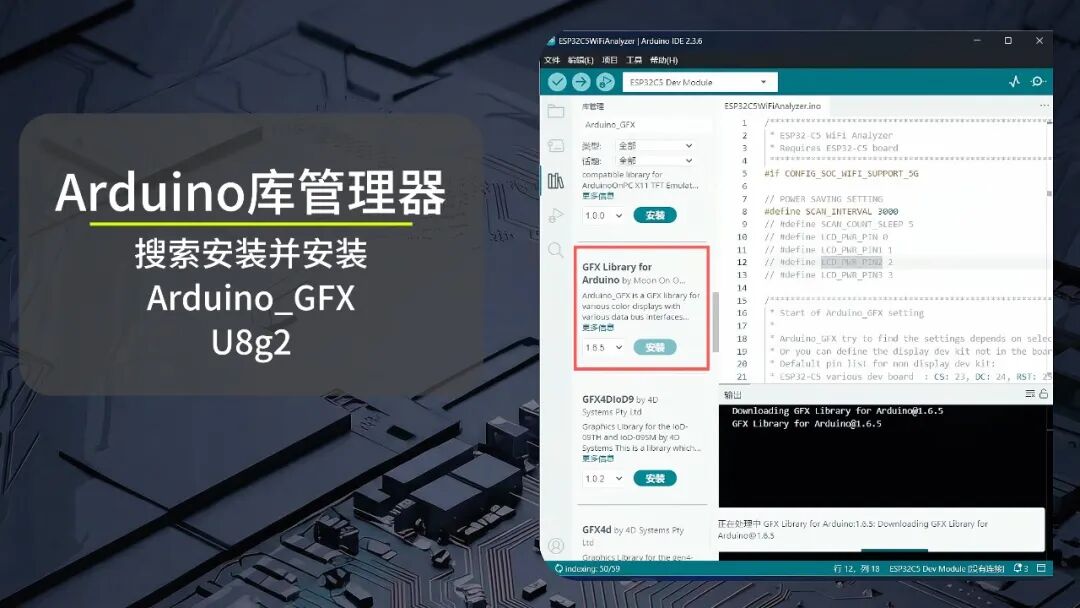

3.安裝需要的庫

在Arduino庫管理器中搜索安裝Arduino_GFX和U8g2

4.下載例程

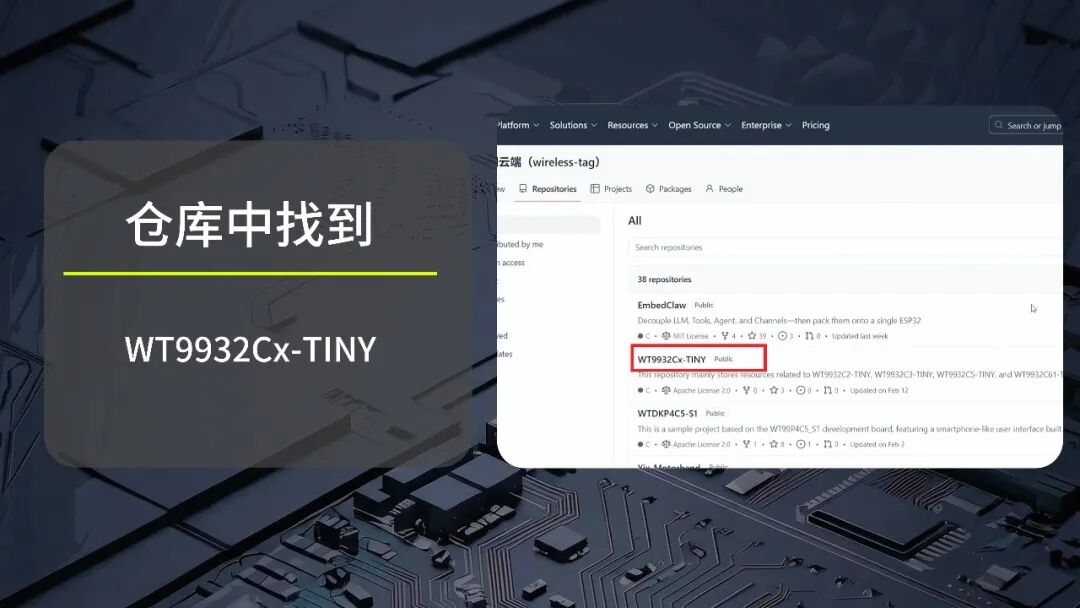

打開我們的github倉庫鏈接https://github.com/wireless-tag-com在倉庫中找到WT9932Cx-TINY。

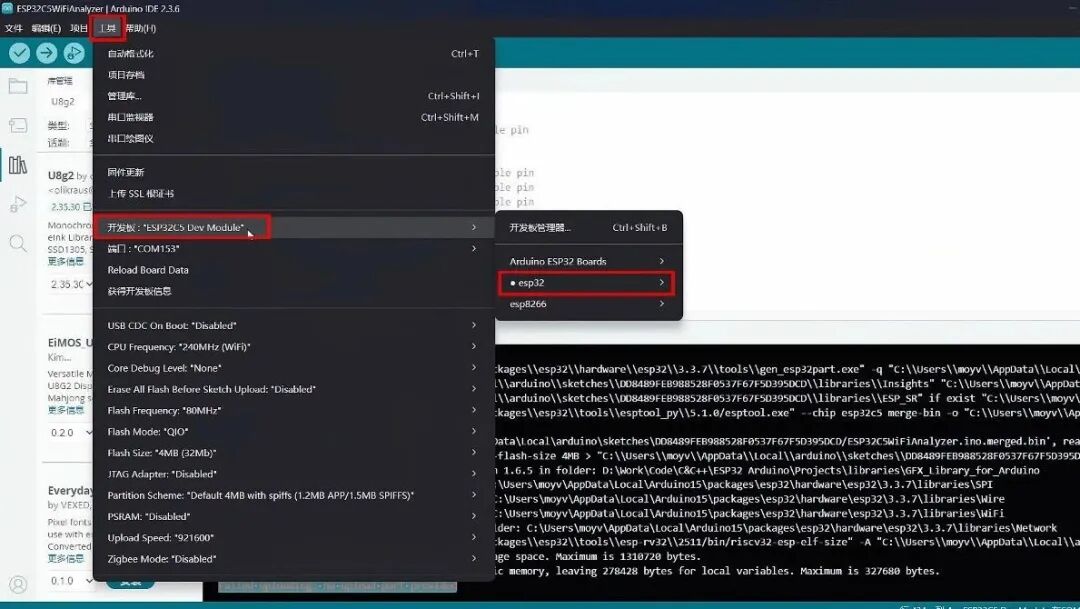

5.編譯并燒錄

連接電腦和 ESP32C5 Tiny 開發板。 在Arduino 中選擇對應的COM口。 此時，打開開發板選擇器 選擇對應的開發板即可進?編譯燒錄。
