本案例基于Profinet轉CANopen工業協議網關，實現西門子S7?1200 PLC與匯川SV660伺服驅動器之間的穩定通訊與實時運動控制。方案無需改動硬件線路、無需復雜開發，通過協議轉換快速打通跨品牌設備通信壁壘，滿足設備啟停、速度調節、位置控制、狀態反饋及故障保護等核心需求，廣泛適用于非標自動化、機床、包裝、物料輸送等工業場景，是多總線設備集成的高效解決方案。

一、項目需求

某自動化設備升級項目中，控制系統采用西門子S7?1200 PLC作為核心控制器，支持標準Profinet總線；執行機構選用匯川SV660系列伺服驅動器，僅支持CANopen通信協議。由于兩種設備總線協議不兼容，PLC無法直接對伺服進行控制，導致設備無法聯動運行。項目明確要求：實現S7?1200對匯川SV660的實時控制，包括啟動、停止、點動、運行、速度設定、位置給定及故障報警讀?。煌ㄐ彭憫?yīng)快、穩定性高、抗干擾能力強；支持快速部署，不更改原有 PLC程序結構；系統具備良好擴展性，便于后續增加伺服軸或其他設備。

二、系統架構

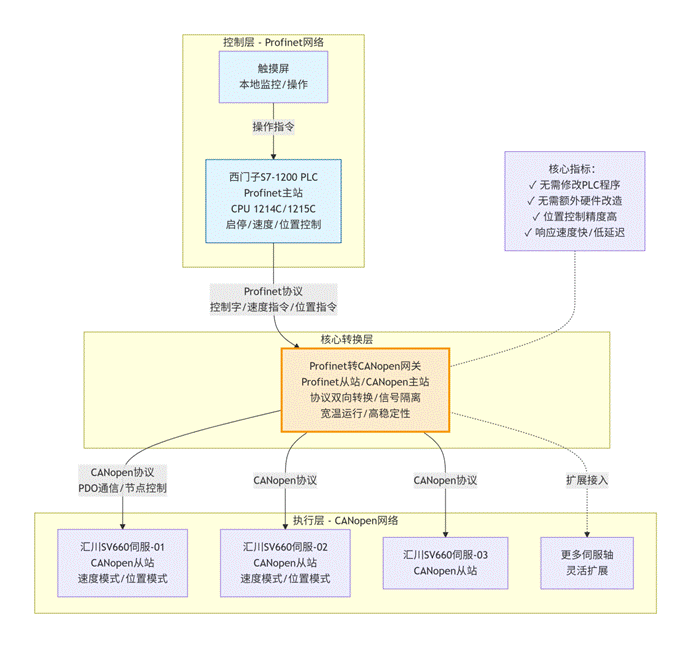

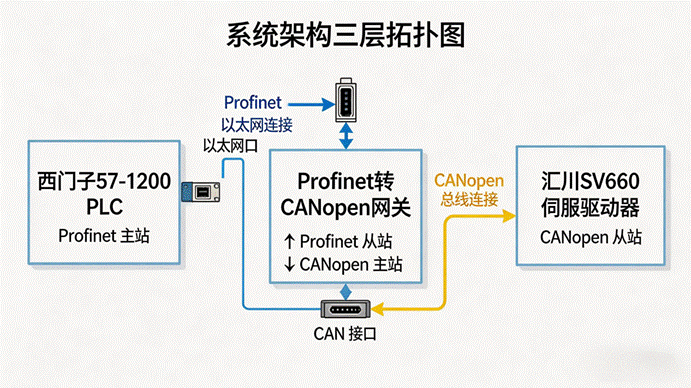

項目采用PLC—協議網關—伺服驅動器的三層架構。西門子S7?1200 PLC作為Profinet主站，通過以太網連接Profinet轉CANopen網關；網關作為Profinet從站與CANopen主站，承擔協議雙向轉換任務；網關CAN接口直接接入?yún)R川SV660伺服，構成完整運動控制鏈路。網關具備信號隔離、寬溫運行、高穩定性等特點，可有效隔離現場干擾，保障PLC與伺服之間數據實時、可靠交互。

三、設備配置

項目主要設備包括：西門子S7?1200 PLC（CPU 1214C/1215C）、Profinet轉CANopen工業網關、匯川SV660伺服驅動器與伺服電機、工業電源、標準網線、CAN總線線纜及接線端子。所有設備均采用工業級標準，滿足長時間連續運行、惡劣環境穩定工作的要求。

四、關鍵配置步驟

PLC端配置：在TIA Portal博途軟件中，添加Profinet轉CANopen網關設備，配置網關IP地址與設備名稱；建立輸入輸出數據映射區，定義控制字、速度指令、位置指令等輸出信號，以及狀態字、位置反饋、故障代碼等輸入信號，完成PLC程序編寫與下載。

網關配置：設置Profinet通信參數，配置CANopen主站模式，導入?yún)R川SV660伺服EDS文件；配置PDO通信周期、節點ID、波特率，完成控制與狀態數據映射，確保數據雙向?qū)崟r傳輸。

伺服端配置：將匯川SV660設置為CANopen從站模式，配置節點地址、通信波特率，啟用總線控制功能，設置控制模式為速度模式或位置模式，完成伺服參數初始化。

系統聯調：上電后檢查通信狀態，PLC下發啟動、速度、位置指令，伺服快速響應；伺服實時上傳運行狀態與位置信息，故障信號及時反饋至 PLC，實現全閉環穩定控制。

五、應用效果

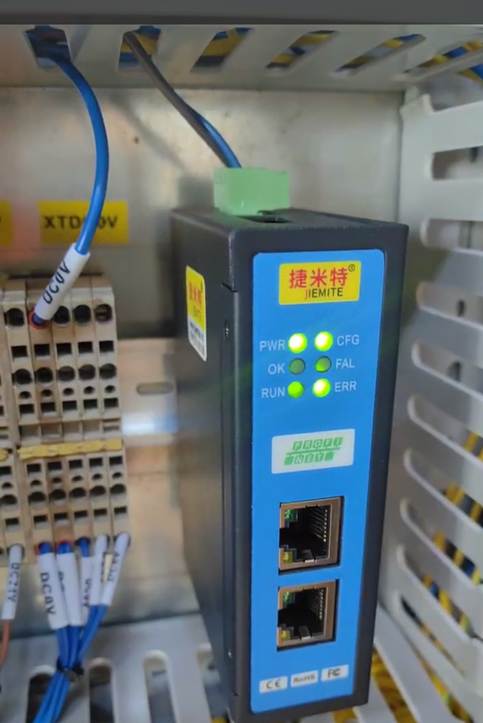

系統投入運行后，通信穩定、低延遲、無丟包，滿足設備高速控制需求。西門子S7?1200可精準控制匯川SV660伺服的啟停、轉速、定位與急停，位置控制精度高、響應速度快。網關具備電氣隔離與抗干擾設計，在復雜工業環境下保持長期穩定運行。整體方案部署快捷、調試簡單、成本低，大幅縮短設備升級周期，提升設備運行效率與可靠性。

六、案例總結

本項目通過Profinet轉CANopen網關模塊，成功實現西門子S7?1200與匯川SV660伺服的跨協議通信，解決了不同品牌設備因總線不兼容導致的控制難題。方案無需修改PLC程序、無需額外硬件改造，具備實施快、穩定性高、維護簡單等優勢，為多品牌PLC與伺服集成提供了通用、可靠的實施路徑，可廣泛應用于各類自動化產線升級與設備改造項目。
