航空渦扇發動機機械系統是由傳動系統、潤滑系統、軸承腔、軸承、密封裝置及健康監控等多個技術方向緊密耦合形成的綜合性技術集群，對發動機的功率提取效率、熱管理能力、振動特性及全生命周期服役壽命具有決定性作用。近三十年的工程實踐表明，機械系統長期處于相對于壓氣機、燃燒室和渦輪等主流熱氣動部件發展滯后的狀態，由此導致的軸承燒蝕、齒輪過度磨損、滑油結焦等典型故障已成為制約航空發動機整體性能提升的關鍵瓶頸。歐美航空強國通過IHPTET、ATOS、VAATE等國家級研究計劃，從系統架構層面進行了深度重構，將以往相互獨立的子系統納入統一技術框架，形成了以傳動系統為核心的集成化架構，并在精細化設計方法、高性能材料開發、先進制造工藝與多維度驗證體系等方面取得了系統性突破。本文在系統梳理國內外航空渦扇發動機機械系統架構演變歷程的基礎上，詳細闡述了傳動系統、滑油系統、軸承腔、軸承、密封裝置、健康監控及磁浮軸承等關鍵技術方向的研究進展，對比分析了國內現有架構與技術能力與國外先進水平的差距，進而提出了傳統齒輪傳動體系圍繞多物理場耦合仿真、精準熱管理與軸承一體化設計突破性能極限，以及面向全電發動機加速布局磁浮軸承等前沿技術的發展路徑。結合國內研究力量的實際情況，給出了優化系統架構、強化需求牽引、統籌關鍵技術攻關的具體建議。

關鍵詞：航空渦扇發動機；機械系統；傳動系統；潤滑系統；軸承腔；磁浮軸承；系統架構

第一章 航空渦扇發動機發展概述

航空渦扇發動機是一種在極端高溫、超高速旋轉和復雜氣動載荷條件下長期服役的精密熱力機械，其機械系統的技術狀態直接關系到整機的運行安全性、任務可靠性與全生命周期的經濟可承受性。從功能分配角度看，機械系統涵蓋了為主軸承和齒輪提供潤滑冷卻的滑油系統、承擔轉子支撐與功率提取的傳動系統、控制滑油泄漏與二次流路耗散的密封裝置以及實現早期故障預警的健康監控系統。這些子系統在物理結構和能量傳遞路徑上存在高度關聯，任何一個環節的設計缺陷或性能退化都可能引發鏈?zhǔn)焦收希瑢?dǎo)致發動機非計劃停機甚至嚴重的二次損傷。

歷史經驗表明，在相當長的一段時期內，航空發動機的研發資源主要集中在提高壓氣機級壓比、提升渦輪前溫度和改善燃燒室出口溫度分布等主流熱力氣動方向上，而對機械系統的技術投入相對不足。這種不均衡的發展格局導致機械系統成為發動機研制與服役過程中故障率最高的系統之一。據國外相關統計，在航空發動機的各類非計劃維護事件中，由軸承、齒輪和潤滑系統引發的故障占比超過百分之三十，且呈現隨發動機推重比提高而上升的趨勢。正是基于這一嚴峻現實，歐美航空工業界自上世紀九十年代起，通過IHPTET、VAATE等重大計劃系統性地強化了機械系統的基礎研究與工程驗證，逐步形成了以架構整合為牽引、以多學科協同優化為特征的技術發展范式。

中國航空渦扇發動機機械系統經歷了從測繪仿制到改進改型再到自行研制的漫長歷程，雖然在一些單項技術上取得了突破，但整體上仍面臨架構關聯深度不足、精細化設計能力欠缺、關鍵零部件材料與工藝基礎薄弱等突出問題。深入剖析國內外機械系統架構與技術的差異，準確把握未來發展方向，對于加快我國航空發動機自主研制進程具有重要的戰略意義。本文以此為目標，從系統架構演變、關鍵技術進展、中外差距分析及未來趨勢研判四個方面展開系統論述。

第二章 機械系統架構與組成

2.1 系統定義與技術范疇

航空渦扇發動機機械系統并非一個功能單一的獨立子系統，而是一個將多個關聯性極強的技術和結構進行深度融合后形成的綜合性技術集群。參照國內外主流設計認知，機械系統主要包括傳動系統、潤滑系統、軸承腔、軸承、密封裝置和健康監控五個核心技術方向。傳動系統進一步可分解為轉子支撐結構、主軸承、中央傳動及外部齒輪箱；潤滑系統包括滑油泵、油濾、散熱器、油霧分離器及供回油管路；軸承腔則是容納主軸承、齒輪及密封裝置的封閉空間，同時承擔滑油回流和增壓空氣密封的功能。這五個方向雖然在學科歸屬和物理形態上各有側重，但彼此之間存在極為緊密的相互制約關系——傳動系統的負載狀態直接決定了軸承的接觸應力與摩擦發熱量，軸承的工作溫度又依賴于潤滑系統的供油量與熱交換能力，密封裝置的封嚴效果則直接影響滑油消耗率及軸承腔內的壓力分布，健康監控系統需要綜合采集振動、溫度、磨粒和光譜等多源信息才能做出準確的狀態判斷。這種多維耦合的技術特征決定了機械系統的設計必須從系統工程的頂層視角出發，按照需求捕獲、架構定義、接口設計、部件開發、集成驗證的完整邏輯鏈條進行統籌推進。

2.2 國外機械系統架構演變歷程

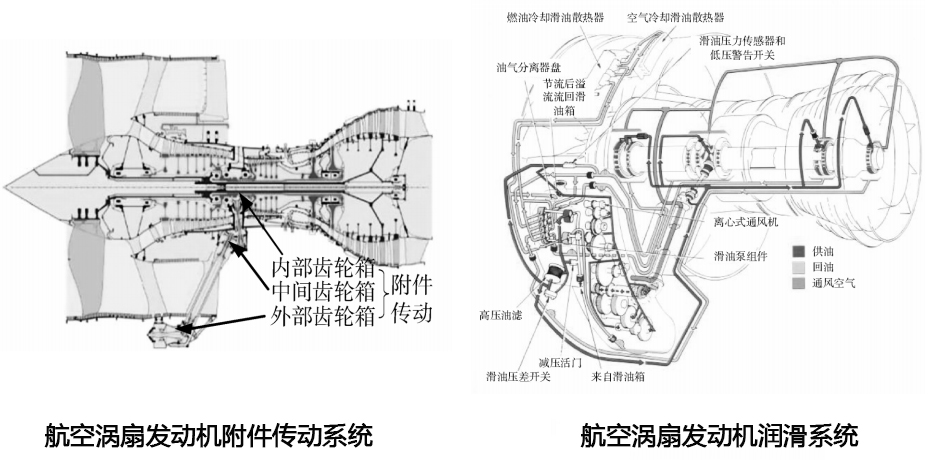

以羅爾斯·羅伊斯公司出版的經典著作《The Jet Engine》為線索，可以清晰地觀察到國外航空渦扇發動機機械系統架構的演變軌跡。1986年出版的第二版中，附件傳動系統、潤滑系統、密封裝置（部分）和軸承并列構成了機械系統的核心，與壓氣機、燃燒室、渦輪、排氣系統、內部空氣系統及燃油系統等共同組成發動機的整體技術架構。在這一架構下，附件傳動系統主要由內部齒輪箱（位于發動機核心機區域）、徑向傳動軸和外部齒輪箱（布置在發動機進氣道外側）組成，其主要功能一是為飛機的液壓、氣壓和電氣系統提供驅動功率，二是為發動機自身的燃油泵、滑油泵及控制系統提供工作動力。這種架構反映了當時的技術認知水平，即機械系統主要承擔輔助功能，與主流熱力氣動部件之間的接口相對簡單。

2015年出版的第五版中，發動機整體架構發生了根本性調整。傳動系統被提升為與風扇/壓氣機、燃燒室、渦輪、流體系統和控制系統并列的一級系統。新架構下的傳動系統內涵顯著擴展，除了保留原有的附件傳動全部功能之外，還納入了轉子支撐結構、轉子軸系和主軸承。換言之，傳動系統從單純的功率傳遞單元轉變?yōu)榧D(zhuǎn)子定位與支撐、主軸承承載減磨和附件功率提取于一體的集成式技術單元。與此同時，潤滑系統被歸入流體系統（與燃油系統、空氣系統并列），但其與傳動系統及軸承腔之間的接口定義和設計協同被明確強化。密封裝置的封嚴功能則被更緊密地與軸承腔熱管理和二次流路控制結合在一起。這一架構演變的本質是系統工程思想在航空發動機設計領域的深度應用——將原本獨立設計和驗證的若干個技術單元按照功能關聯度重新整合，形成內聚性更強、接口更簡潔的系統層級，從而在需求捕獲、參數傳遞和設計迭代中減少信息損失，提高研發效率。

2.3 國內機械系統架構現狀與中外對比

中國航空渦扇發動機機械系統的架構設計經歷了從早期全面測繪仿制到逐步建立自主設計體系的演進過程。目前，國內主流的架構框架將機械系統定義為附件傳動系統、潤滑系統和軸承腔三大部分。附件傳動系統承擔功率提取與分配功能，潤滑系統負責軸承和齒輪的潤滑冷卻，軸承腔則作為包含主軸承、密封裝置和潤滑流路的集成化結構單元。這一框架基本覆蓋了機械系統的主要功能，并且在多個型號的研制中證明了其工程可行性。

然而，將國內架構置于國際技術發展的坐標系中進行比較，差距較為明顯。從系統覆蓋范圍看，國內架構尚未將轉子支撐結構和主軸承納入傳動系統統一管理，導致軸承的設計輸入與轉子動力學響應之間的耦合關系需要在跨系統協調中完成，容易出現信息衰減或邊界條件不完整的情況。從關聯深度看，附件傳動系統、潤滑系統和軸承腔之間的參數傳遞仍以傳統的設計規范和接口文件為主，缺乏基于統一系統模型的實時協同優化手段，使得一些需要在子系統之間反復迭代的設計參數（如軸承腔熱邊界條件與滑油流量分配）難以在一次設計循環中達到全局最優。從需求捕獲的完整性看，來源于整機層的推重比、耗油率、壽命等頂層需求在向下分解到軸承、齒輪等基礎元件時，中間環節的傳遞路徑較長，部分與機械系統強相關的約束條件（如轉子不平衡引起的動態附加載荷、熱態變形導致的軸承對中偏差等）可能在傳遞過程中被簡化或忽略，導致零部件設計工況與實際服役工況之間存在偏差。

上述架構層面的不足，直接反映在工程實踐中表現為軸承壽命令人不夠滿意、齒輪傳動系統在某些工況下出現異常振動、滑油系統熱管理裕度偏大或局部過熱等一系列具體問題。因此，優化機械系統架構、強化子系統之間的耦合關系，是提升我國航空發動機機械系統整體技術水平的基礎性課題。

第三章 國外機械系統關鍵技術研究進展

3.1 傳動系統技術

國外傳動系統技術的研究重點集中在兩個層面：一是軸承-轉子系統的協同動力學分析，二是基于系統需求的傳動鏈精細化設計。在軸承-轉子系統動力學方面，David等系統研究了軸承剛度非線性特性、軸向力施加方式以及彈性支承結構參數對轉子系統臨界轉速、不平衡響應和穩定性的影響規律，提出了以系統級振動特性最優為目標進行軸承選型和預緊力匹配的設計方法。這種方法改變了以往將軸承作為獨立部件進行設計的傳統做法，使軸承與轉子的動力學特性在設計階段就實現了深度的協調匹配。Youn等在此基礎上建立了覆蓋功率、轉速、扭矩和環境條件等系統級需求的傳動鏈設計流程，從輸入?yún)?shù)的統計特性分析開始，依次完成齒輪副的宏觀參數優化、軸承型號選配、箱體結構剛度校核以及內部流場與溫度場的仿真評估。通過多學科優化算法實現流場、結構強度和可制造性的協同尋優，在保證設計質量的前提下顯著縮短了研制周期。Hidenori等的工作深入到齒輪副的微觀層面，通過詳細的數值仿真和試驗測量發現，高速運轉的錐齒輪副中，攪油損失和風阻損失占總功率損失的比例遠高于傳統認知，而通過優化集油罩的形狀和位置，可以將這部分損失降低到初始設計值的百分之三十六。這一發現對于高功率密度傳動系統的效率提升具有重要指導意義。在材料與制造方面，F(xiàn)errium C61和C64系列齒輪鋼的成功研制使齒輪的許用工作溫度比傳統的9310鋼提高了約二百六十?dāng)z氏度，同時保持了良好的抗表面疲勞性能和心部韌性。制造工藝上廣泛采用柔性加工技術對齒輪齒廓邊緣進行精確倒角處理，有效消除了應力集中源，提高了齒輪的抗疲勞性能和加工一致性。普惠公司的GTF發動機采用了功率分流行星齒輪系統，齒比約為三比一，傳動效率超過百分之九十九點五，這一標志性成果充分體現了傳動系統集成化設計的工程價值。

3.2 滑油系統與軸承腔技術

滑油系統技術的核心進展體現在熱量管理、流量精準設計和關鍵部件仿真三個方面。在熱量管理方面，國外研究機構建立了從軸承和齒輪的摩擦發熱源項分析、滑油流動路徑上的熱交換計算到燃油-滑油散熱器耦合仿真的全鏈條熱分析方法，能夠根據不同飛行階段和發動機工況動態調整供油策略，實現對軸承腔溫度的精準控制。在流量精準設計方面，采用一維和三維耦合的數值模擬技術，對滑油泵的供油能力、噴嘴的噴射角度和流量分配以及回油路的油氣兩相流動進行系統優化，既避免了供油不足導致的潤滑失效，也消除了過度供油造成的攪油損失和結焦風險。以油霧分離器為例，經過多輪仿真優化后，其對油氣兩相分離效率的預測誤差控制在百分之十二以內，為分離器結構改進提供了可靠的量化依據。潤滑油自身的性能也在持續提升，高溫型潤滑油的使用溫度上限已拓展至三百攝氏度，滿足了下一代發動機對更高軸承腔工作溫度的需求。軸承腔技術方面，Budi等開展了從二維簡化模型到三維全參數模型的多層次仿真研究，準確描繪了高速旋轉條件下噴嘴射流的撞擊與鋪展過程、壁面油膜厚度的時空分布以及油氣混合物與腔壁之間的對流換熱系數分布。基于這些精細化仿真結果，工程師可以有針對性地優化軸承腔的幾何構型、噴嘴位置和增壓空氣的引入方式，有效防止滑油在高溫死區發生結焦，同時降低回油管路的流動阻力。

3.3 軸承技術

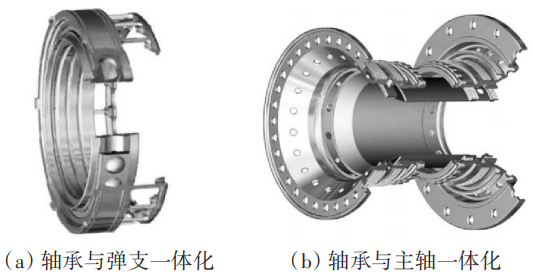

航空主軸承的核心技術指標DN值已普遍達到3.5×10? mm·r/min以上，部分先進型號接近4.0×10? mm·r/min。這一指標的實現得益于軸承材料體系、熱處理工藝和表面工程技術數十年的持續積累。自二十世紀六十年代以來，M50、RBD、M50Nil等高溫軸承鋼逐步替代了早期使用的52100鋼。這些鋼種通過雙真空冶煉去除鋼中的氧含量和非金屬夾雜物，并利用二次硬化機制獲得優異的高溫硬度和尺寸穩定性，顯著降低了在混合潤滑條件下因表面微凸體接觸而引發的表面起源疲勞失效概率。陶瓷混合軸承的引入是軸承技術的另一次重要躍升。氮化硅陶瓷球具有密度低、彈性模量高、熱膨脹系數小和耐腐蝕等優點，在相同工況下其離心載荷和摩擦發熱顯著低于鋼球，使軸承整體工作溫度下降數十?dāng)z氏度，從而延長了潤滑油的氧化誘導期并減少了軸承鋼的接觸疲勞損傷。據公開文獻報道，與上世紀四五十年代相比，航空主軸承的壽命已經提升了兩個數量級以上。在集成設計方面，軸承與齒輪、軸承與主軸的一體化設計需求日益迫切。這種集成化設計可以大幅減少連接件和裝配公差累積，提高系統剛度，同時降低發動機的結構質量，是未來傳動減重的重要技術途徑。

3.4 密封技術

密封技術在航空渦扇發動機中的戰略價值經歷了從“輔助部件”到“性能關鍵件”的根本轉變。研究數據表明，通過先進的密封設計將二次流路的泄漏量降低一個較小的比例，即可獲得推力提高百分之四到百分之六、耗油率降低百分之三到百分之五的顯著收益。刷式密封是目前應用最廣的先進動密封技術之一，其彈性的纖維刷絲組能夠在不發生剛性接觸的情況下跟隨轉子表面進行徑向隨動，長期保持較小的密封間隙。E3E高效發動機核心機的高壓壓氣機出口、EJ200軍用發動機的渦輪級間密封位置均采用了多道刷式密封結構。針對某些偏心量較大或熱變形顯著的工況，GTF發動機采用了圓周石墨密封方案，該密封可以適應約零點五度的角向偏移和約二點七毫米的徑向偏移，在動態跟蹤能力上遠超傳統的篦齒密封。德國MTU公司開發的改進型刷式密封通過優化刷絲的傾斜角度和環向密度分布，解決了傳統刷式密封在高壓循環載荷作用下容易發生斷絲和掉毛的問題，顯著提高了密封的維護周期。此外，在更高溫度的區域（如渦輪后軸端），采用陶瓷環間接觸面代替?zhèn)鹘y(tǒng)的石墨材料，有效避免了高溫下密封端面的焦化起泡，進一步拓展了密封技術的適應范圍。

3.5 健康監控技術

機械系統健康監控技術的發展方向是從單一參數監測走向多源信息融合，從事后診斷走向事前預測。單一依靠振動譜分析進行軸承故障診斷存在虛警率較高和對早期微弱故障不敏感的局限性。為此，國外系統研究了在線自動磨粒監測技術與高頻振動特征提取技術的協同應用方案。自動磨粒監測器安裝在滑油回油管路上，通過電磁感應或光學原理連續檢測油液中鐵磁性與非鐵磁性金屬顆粒的數量、尺寸分布和形貌特征，可以比振動信號更早地發現軸承或齒輪的初期磨損和剝落。高頻振動傳感器則布置在靠近軸承座的位置，捕捉特征頻率處的能量變化和沖擊脈沖序列。將兩類信息輸入基于模糊邏輯或神經網絡構建的融合診斷模型，可以顯著提高故障檢測的準確率和提前時間。在此基礎上，智能軸承系統的概念應運而生。該系統利用壓電或電磁感應原理從發動機運行環境中俘獲能量，為安裝在軸承外圈上的微型傳感器供電，實時測量軸承的振動、溫度、位移和轉速參數，并通過無線方式將數據傳輸至外界接收單元。這種自供能無線感知技術克服了有線傳感器在軸承腔復雜油氣環境下布線困難且易受干擾的缺點，為機械系統的視情維護和剩余壽命預測提供了新的技術手段。

3.6 磁浮軸承技術

磁浮軸承技術代表著航空發動機機械系統最為激進的變革方向。其基本原理是通過主動電磁力將轉子懸浮于定子之間，徹底消除機械接觸和摩擦磨損，從而取消全部滑油系統及相關附件，大幅減輕發動機質量并提高可靠性。由于不受潤滑油高溫結焦性能的限制，磁浮軸承可以在遠遠高于傳統軸承的DN值下工作，并通過主動反饋控制抑制轉子過臨界轉速時的振動峰值，為推重比的進一步提升開辟了空間。美國在IHPTET和VAATE計劃框架下持續支持高溫磁浮軸承的研發工作。德雷伯實驗室取得了代表性成果：成功研制的工作溫度達到五百一十九攝氏度的磁浮軸承試驗系統，在每分鐘兩萬兩千轉的轉速下達到了4.5×10? mm·r/min的DN值，滾動體線速度為二百三十五米每秒。該系統集成了耐高溫電磁線圈、位移傳感器和專用的功率放大器，能夠在復雜的熱力環境中實現穩定的懸浮控制。歐洲也通過AMBIT專項計劃聯合多國開展了磁浮軸承在航空發動機上的應用前景評估。盡管目前磁浮軸承的整體技術成熟度尚不足以支撐型號應用，但其展現出的高DN值、無潤滑油、主動振動控制等獨特優勢，使其成為全電發動機的核心支撐技術之一。

第四章 國內機械系統技術研究進展

近十余年來，隨著國家對航空發動機自主研發投入的持續加大，我國航空渦扇發動機機械系統在多個技術方向上取得了實質性進展。在傳動系統領域，附件機匣與滑油系統的一體化集成設計已開始在新型號中得到應用，顯著減少了外部管路和連接件的數量，提高了系統的緊湊性和可靠性。針對齒輪節徑振動問題，國內研究團隊建立了齒輪-轉子-軸承耦合系統的動力學模型，提出了一種基于齒廓修形優化的振動抑制方法，在試驗臺上取得了明顯的減振效果。在滑油系統方面，系統級熱分析方法和流量仿真分析軟件已經初步建立，能夠?qū)S承腔在不同工況下的溫度分布和供回油能力進行評估。高性能離心通風器（油霧分離器）的設計水平穩步提升，葉輪式、蜂窩式和輻板式等不同構型的通風器均完成了仿真分析與試驗驗證，分離效率逐步接近國外同類產品的水平。軸承腔技術方面，國內已具備對軸承腔內部溫度場和油/氣兩相流動進行數值仿真的能力，并搭建了專門的光學測試平臺對仿真結果進行校核，仿真與試驗的誤差正在逐步縮小。在先進密封技術上，刷式密封、指尖密封和氣膜密封均已進入應用研究階段，其中指尖密封因其制造成本低于刷式密封百分之四十到百分之五十而受到較多關注，試驗數據顯示其動態泄漏率比標準刷式密封降低約百分之十八。傳統軸承方面，國內完成了主軸承復雜載荷分析程序的自主開發，形成了具有一定自主知識產權的軸承設計軟件，多型新型軸承鋼和陶瓷混合軸承進入試驗驗證階段。在磁浮軸承這一前沿領域，國內高校和研究機構開展了穩定性分析、振動響應控制以及新型跟蹤微分器算法等基礎研究，為進一步的工程探索奠定了基礎。總體來看，我國航空渦扇發動機機械系統的技術能力正在從局部突破向系統提升轉變，但設計體系的完整性、仿真工具的精度以及基礎材料的穩定性與國外先進水平相比仍有明顯差距。

第五章 未來發展方向分析

5.1 傳統齒輪傳動體系的發展路徑

對于繼續采用齒輪傳動方案的航空渦扇發動機而言，機械系統的未來發展將圍繞以下幾個技術方向展開。在傳動系統層面，核心任務是建立具備“流-固-熱”多物理場高度耦合能力的精細化仿真平臺，使齒輪和軸承的應力分析能夠同時考慮潤滑油膜的動壓效應、齒輪本體溫度分布以及箱體結構變形帶來的對中誤差。齒面修形技術將從當前的經驗或半經驗修形走向基于真實載荷譜的精準修形，通過優化齒向修形曲線和齒廓修形量，使齒輪副在全部工作轉速范圍內維持較低的傳動誤差和均勻的接觸應力分布。高性能齒輪鋼的研制和應用將進一步向更高強度、更高溫度穩定性和更高抗疲勞性能方向發展。在滑油系統方面，從當前的“足夠流量”設計理念轉向“精準流量”設計理念，即根據軸承和齒輪在每一飛行階段的實際需油量進行按需供油，既降低滑油泵的功率消耗，也減少因過大油量導致的攪油發熱和結焦風險。軸承腔技術的發展重點在于實現內部流動的精確控制，通過優化噴嘴布置、增壓空氣引入方式和回油流道設計，在軸承腔內部形成穩定的油膜分布和順暢的油氣排出路徑。陶瓷混合軸承的應用將從低壓轉子向高壓轉子擴展，需要解決高壓陶瓷球在高溫高接觸應力下的長期可靠性問題以及鋼制套圈與陶瓷球之間的磨損匹配問題。結構集成方面，軸承腔與軸承、軸承與齒輪以及軸承與主軸的一體化設計將在滿足強度、壽命和裝配工藝約束的前提下，進一步減輕發動機的結構質量。健康監控技術將向“振動-聲發射-油液屑末”多源信息融合的實時綜合監控體系發展，配合無線傳感和邊緣計算技術，實現在裂紋萌生或早期疲勞剝落發生前的及時預警。

5.2 多電/全電發動機磁浮軸承技術的戰略布局

多電或全電發動機構型將對傳統的機械系統技術體系產生顛覆性影響。在這一構型下，傳統的附件齒輪箱將被高功率密度的起動發電機和分布式電驅動系統所取代，液壓和氣壓驅動的附件全部轉化為電驅動。轉子支撐方式將由磁浮軸承完全取代油潤滑的滾動軸承，從而取消整個滑油系統及其相關的管路、油濾、散熱器和油霧分離器等附件。這一變化的技術收益是多方面的：大幅度減輕發動機的結構質量，消除滑油泄漏帶來的著火風險和軸承腔密封難題，簡化發動機的裝配和維護流程，同時通過主動振動控制系統改善轉子的動力學特性。然而，要真正實現這一目標，磁浮軸承技術需要在高溫承載能力、控制精度和長期可靠性等方面取得突破。目前的主要技術瓶頸包括：五百攝氏度以上高溫環境下電磁線圈的絕緣材料和繞制工藝、高分辨率位移傳感器在高溫高油霧環境下的穩定性、功率放大器的效率和體積比以及自適應控制算法對發動機變工況的跟隨能力。美國德雷伯實驗室已經驗證了四百五十萬DN值以上高溫磁浮軸承的工程可行性，下一步的目標是將其集成到真實發動機的轉子系統中進行耐久性考核。中國需要在這一戰略方向上保持持續投入，依托現有磁懸浮軸承技術基礎，結合航空發動機的實際應用場景，按照從部件驗證到系統集成再到整機驗證的路線圖穩步推進，為下一代航空動力的國際競爭做好技術儲備。

第六章 中國差距分析與對策建議

綜合以上分析，中國航空渦扇發動機機械系統與國外先進水平的主要差距可以歸納為四個層面。1，在系統架構設計層面，國內現有架構的關聯深度不足，尚未將轉子支撐、主軸承與附件傳動納入統一的傳動系統框架，潤滑系統、軸承腔與傳動系統之間的耦合關系識別不夠充分，導致系統性需求在向下分解過程中出現信息衰減，零部件的設計邊界條件與真實服役環境存在偏差。2，在精細化設計能力層面，傳動系統、滑油系統和軸承腔的多物理場耦合仿真精度有待提高，齒輪修形參數的優化主要依賴經驗積累而非基于全工況載荷譜的數值尋優，健康監控手段仍以常規振動監測為主，缺少振動-磨粒-聲發射多源融合的實時預警系統。3，在核心零部件層面，高溫軸承鋼的純凈度和組織均勻性與國外M50Nil等先進鋼種尚有差距，陶瓷混合軸承的工程應用經驗不足，先進密封裝置（尤其是刷式密封）的國產化長期可靠性需要進一步驗證。4，在基礎工藝與數據積累層面，齒輪和軸承的疲勞性能數據、潤滑油的氧化安定性評價以及軸承腔兩相流動的試驗數據庫仍不夠系統完整，難以支撐仿真模型的全面校準和驗證。

針對上述差距，提出如下對策建議。一是從頂層推動機械系統架構的優化重構，明確將轉子支撐、主軸承與附件傳動納入傳動系統統一管理，強化潤滑系統、軸承腔與傳動系統之間的參數閉環傳遞，建立覆蓋機械系統全要素的系統工程研發流程。二是在系統需求的牽引下，統籌布局傳動系統精細化設計、滑油系統精準熱管理、軸承腔流動控制、高性能軸承與密封材料開發等關鍵技術攻關，避免分散投入和重復建設。三是加大對健康監控和智能軸承技術的研發投入，特別是無線自供能傳感技術和多源信息融合診斷算法，盡早形成工程應用能力。四是面向未來，設立磁浮軸承與全電發動機機械系統的專項預研計劃，組織優勢單位協同攻關關鍵元器件和系統集成技術。鑒于國內擁有規模可觀、基礎扎實的機械系統相關研究力量，在國家相關部門的有序統籌下，有望在相對較短的時間內顯著縮小與國際先進水平的差距，為中國航空發動機的自主研制和跨越式發展提供堅實的技術支撐。
