大家好，我是卓爾凡的黃小姐，專注做變壓器出口，今天從純技術角度聊聊光伏儲能隔離變壓器。

先糾正一個概念：很多人一聽「隔離變壓器」覺得就是個電壓變換設備，其實它在光伏系統里扮演的角色遠不止「變壓」那么簡單。下面我們拆開來看——隔離變壓器能為光伏做什么，以及什么情況下你必須用它。

一、隔離變壓器到底能為光伏解決哪些問題？

光伏系統的核心痛點，主要集中在這幾個方面：

① 直流注入電網——看似不起眼，實則很致命

光伏電池板把太陽能轉成直流電，逆變器再把直流逆變成交流并網。但在非隔離型逆變器里，由于光伏電池板與交流網之間缺少隔離，可能會有直流分量偷偷混進交流電網中。

直流分量注入電網會怎么樣？最直接的后果是導致電網端的配電變壓器出現直流偏磁，進而引發變壓器鐵芯飽和，輕則增加鐵損和噪音，重則直接損壞配電變壓器。許多國家的電網標準對此有嚴格禁止——比如德國VDE-AR-N 4105標準規定直流注入不得超過0.5%的額定電流，中國NB/T 32004標準同樣有嚴格限制。

隔離變壓器可以徹底解決這個問題——它在逆變器和電網之間提供了一個物理阻斷，直流分量根本過不去。

② 共模漏電流——為什么一到下雨天逆變器就跳閘？

很多光伏安裝商應該遇到過這個問題：平時系統運行正常，一到下雨天，逆變器就莫名其妙報漏電故障跳閘，雨停了又恢復。

根本原因在于：光伏電池板與大地之間存在等效的寄生電容。在潮濕或下雨天，電池板表面形成水膜，寄生電容增大。這個寄生電容與逆變器、電網、大地形成共模回路，一旦共模漏電流超過30mA，逆變器就必須在0.3秒內切斷與電網的連接。

配備工頻隔離變壓器的光伏系統，由于變壓器繞組之間的寄生電容相對較高，可以在一定程度上抑制回路中共模電壓產生的共模電流。簡單說，有了隔離變壓器，漏電流被有效限制在安全范圍內，下雨天也不必?fù)?dān)心逆變器異常跳閘。

③ 防止直流電弧引發火災——AFCI的「物理后盾」

直流拉弧是屋頂分布式光伏最嚴重的安全隱患之一-。當光伏連接器松動、線纜破損或發生接觸不良時，就會產生高溫直流電弧，溫度可達數千攝氏度，極易引發火災。

現代光伏逆變器普遍集成了AFCI（電弧故障斷路器）功能，能夠在0.5秒內識別危險電弧并關斷設備-。但這里有個容易被忽略的邏輯——隔離變壓器將光伏側和電網側完全電氣隔離，一旦發生拉弧故障需要緊急斷電，切斷范圍可控，不會因?yàn)殡娋W(wǎng)側的反向饋電而助長電弧燃燒。隔離變壓器相當于給AFCI提供了一個「干凈」的隔離環境，讓保護裝置能夠快速、準確地識別并切斷故障。

④ 阻斷共模干擾與EMI

光伏逆變器內部有大量高頻功率開關器件，在高頻開關過程中會產生嚴重的電磁干擾。這些共模噪聲如果沒有被有效阻斷，會通過交流線路傳導到電網或附近的精密設備，影響電能質量，甚至導致通信設備誤動作。

隔離變壓器通過磁路耦合實現能量傳輸，高頻干擾信號在變壓器磁路中被削弱，輸出側的波形干凈得多。對于配有小功率敏感設備（如監控系統、通信模塊）的光伏儲能系統來說，這一點尤為重要。

⑤ 不同電壓等級與接地方式的「萬能轉換器」

光伏系統的電壓等級五花八門。大型工商業光伏陣列的輸出電壓可能是690V或800V，但并網電壓是400V，儲能電池側可能是360V或480V。隔離變壓器可以靈活地在這些電壓等級之間做雙向轉換，且初級和次級可以有不同的接地系統，互不干擾。

二、光伏什么情況下必須用隔離變壓器？

不是所有光伏系統都必須配隔離變壓器，但以下場景屬于「硬性需求」：

場景1：非隔離型逆變器必須配合使用

如果逆變器本身就是非隔離型（No Transformer）拓?fù)洌敲茨孀兤鬏敵龆说诫娋W(wǎng)之間必須接入外部隔離變壓器——否則直流注入和漏電流兩個大問題一個都過不了安規審核。這是合規層面的強制要求。

順便提一句：卓爾凡可為非隔離逆變器配套定制輸入輸出電壓的隔離變壓器，規格從1kVA到2000kVA均可覆蓋，具體容量根據逆變器功率按×1.2倍選型預留冗余。

場景2：光伏組件存在負極接地要求

在硅基薄膜組件光伏發電系統中，為防止組件導電層TCO腐蝕，組件負極必須接地。這種情況下，為防止對地共模電壓超過系統電壓，必須采用變壓器隔離進行逆變并網。

場景3：晶硅組件需抗PID效應

晶硅光伏組件在特定條件下會發生PID（電位誘導衰減），導致組件輸出功率大幅衰減。將組件負極接地可以顯著抑制PID效應，但負極接地后系統必須采用隔離變壓器隔離接地回路，否則會形成異常的漏電流路徑。

場景4：老舊電網接入點或敏感負載場合

如果并網點附近存在大量非線性負載，或電網本身電能質量較差（諧波含量高、電壓波動大），隔離變壓器能起到「凈化器」的作用——阻斷光伏逆變器產生的高頻干擾傳入電網，同時防止電網側的諧波污染反向影響光伏系統。

場景5：多匯流、多逆變器互補系統

在多臺逆變器并聯的系統中，不同逆變器的零序電壓、共模噪聲可能互相串?dāng)_。隔離變壓器可以有效解耦，為每臺逆變器提供獨立的電氣回路，避免相互干擾。

三、技術概括：隔離變壓器在光伏儲能系統中的三個核心角色

四、選型關鍵參數（寫給真正做方案的朋友們）

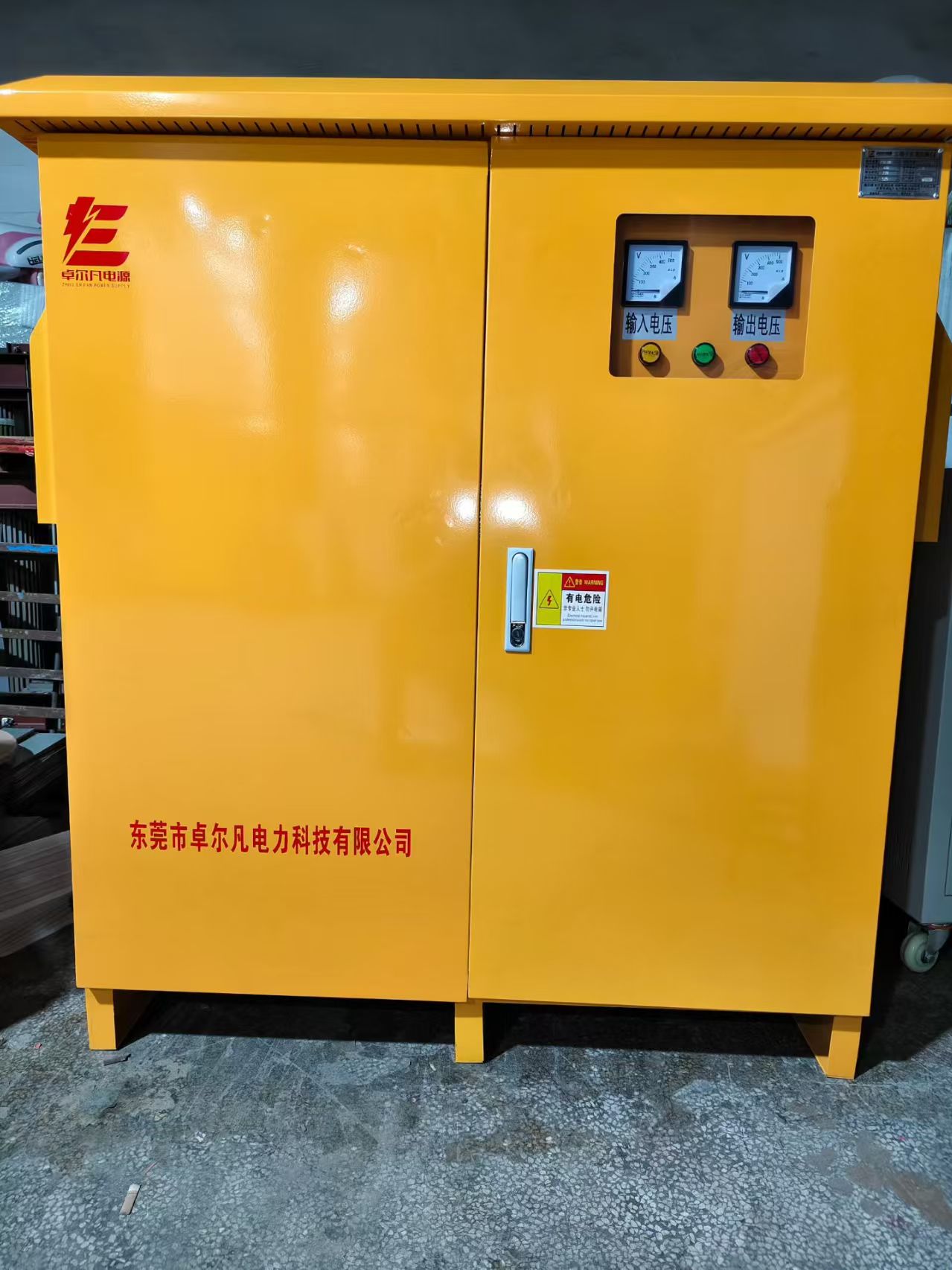

卓爾凡生產的儲能隔離變壓器采用全新優質高硅硅鋼片鐵芯，配合真空壓力浸漆工藝，絕緣等級可達F級或H級，額定容量覆蓋1kVA-2000kVA，輸入輸出電壓可按客戶需求定制。產品廣泛應用于太陽能光伏、風電場等再生能源儲能系統，同時持有UL、CSA、TUV（CE）等多項國際認證，出口覆蓋北美、歐洲、東南亞等多個地區-。

寫這篇文章，是希望從技術角度幫助大家理清一件事：隔離變壓器不是「錦上添花」，而是光伏系統安全合規運行的「剛需」 。尤其在出口項目中，不同國家對直流注入限值、漏電流保護、電氣隔離方式的規定千差萬別——選對了隔離變壓器，安規審核就能少走很多彎路。

如果大家對隔離變壓器的選型、定制或出口認證有任何疑問，歡迎隨時聯系。
