大家好，今天要給大家分享的是，依托蔡司藍光三維掃描儀+ZEISS INSPECT軟件一體化組合方案，可無需原始設計數據，快速完成工件逆向建模、破損結構精準修復，極速輸出CAD文件，高效解決各類無檔案破損工件的修復難題。

3D掃描數字化修復操作步驟

以破損葉輪工件修復為例，全程依托蔡司藍光掃描儀采集三維數據，搭配ZEISS INSPECT軟件完成模型重構、破損修復與CAD文件生成，全程操作簡單，零基礎也可快速上手。

步驟1：工件預處理與設備啟動

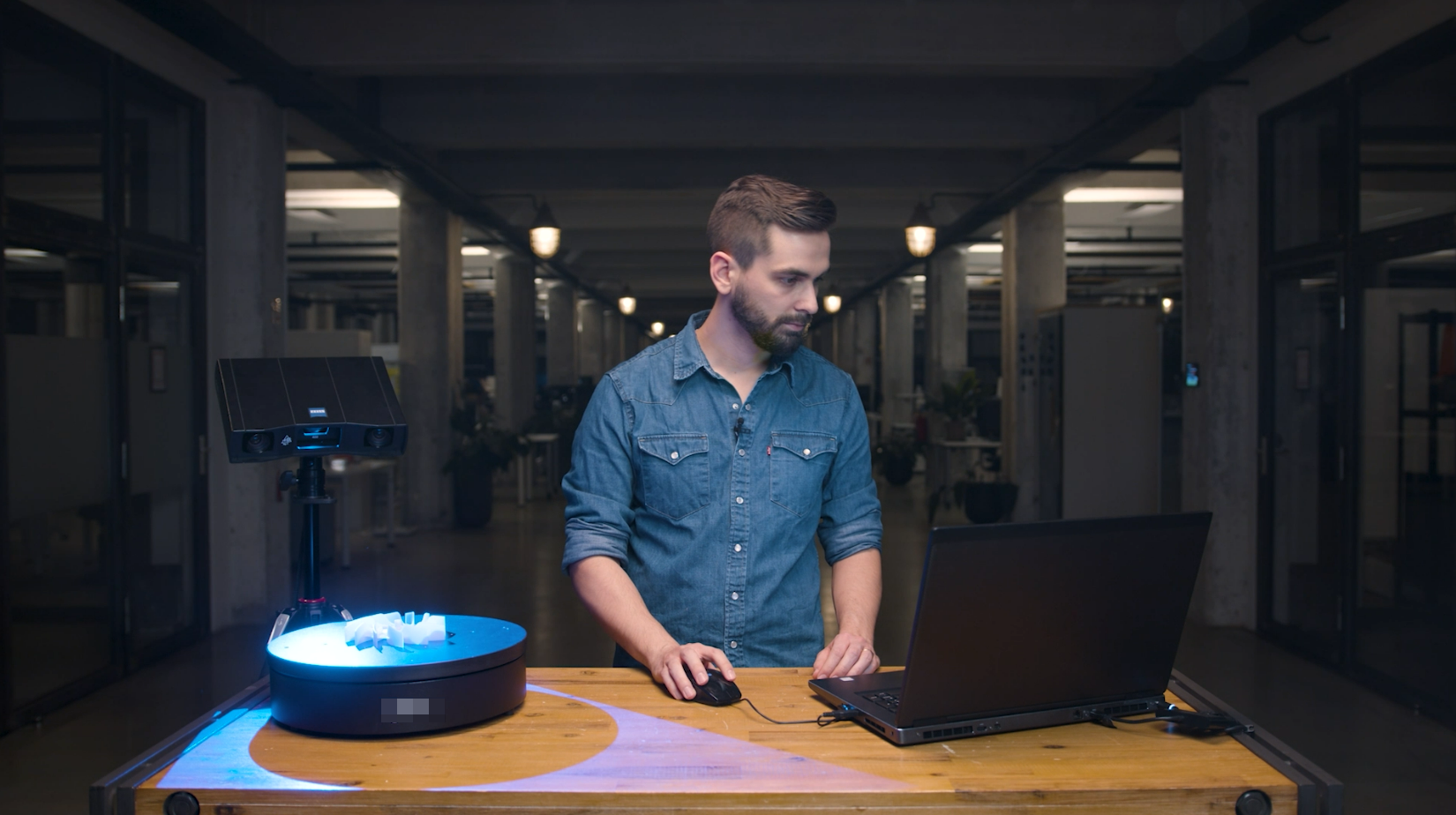

清理工件表面雜質，完整暴露破損與完好結構；校準啟動蔡司藍光掃描儀，打開ZEISS INSPECT軟件，確保設備與軟件正常聯動。

步驟2：借助三維掃描構建工件數字孿生模型

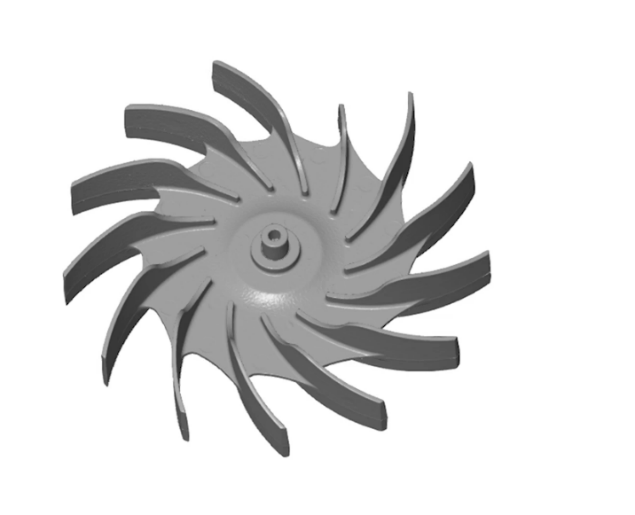

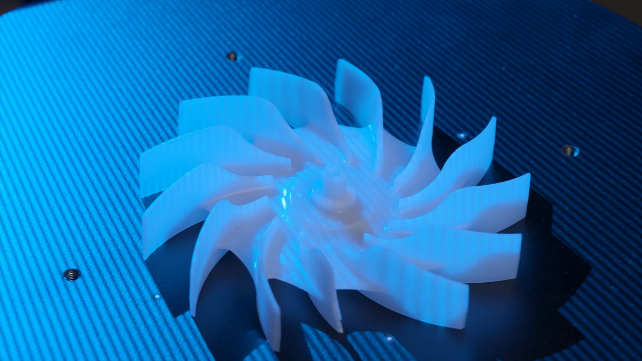

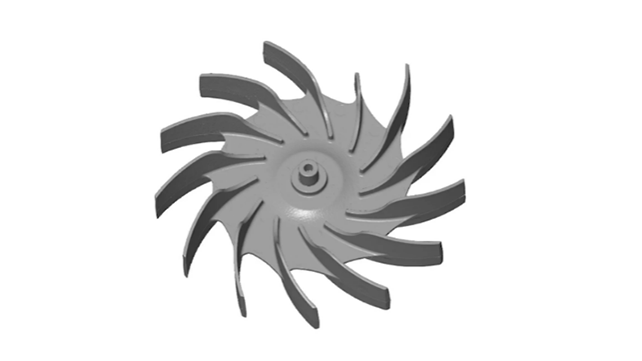

使用蔡司藍光掃描儀對葉輪全方位掃描，快速采集工件高精度點云數據，軟件自動生成1:1還原實物的三維網格數字模型，原始數據可隨時留存調用。

步驟3：模型預處理，提取標準修復單元

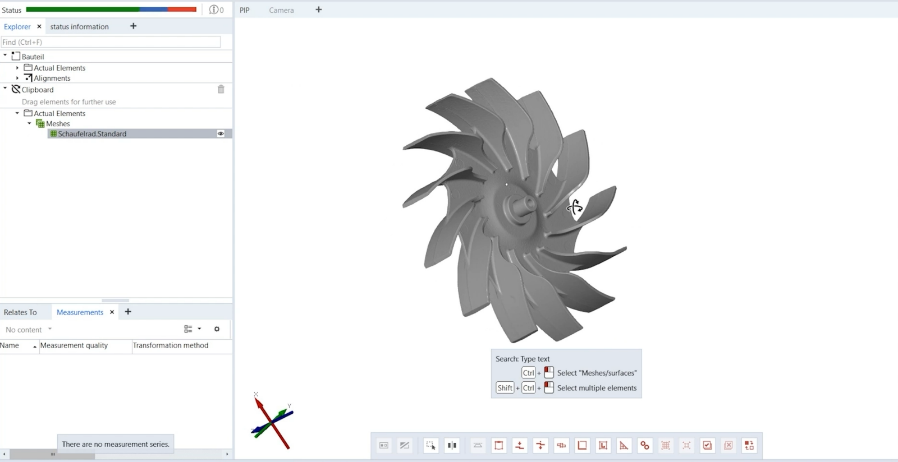

在ZEISS INSPECT軟件中將掃描網格模型復制備用，精準選中工件完好的標準葉盤單元，通過反轉選擇刪除多余模型，僅保留標準葉盤作為修復基準。

步驟4：精準對位，完成破損部位貼合修復

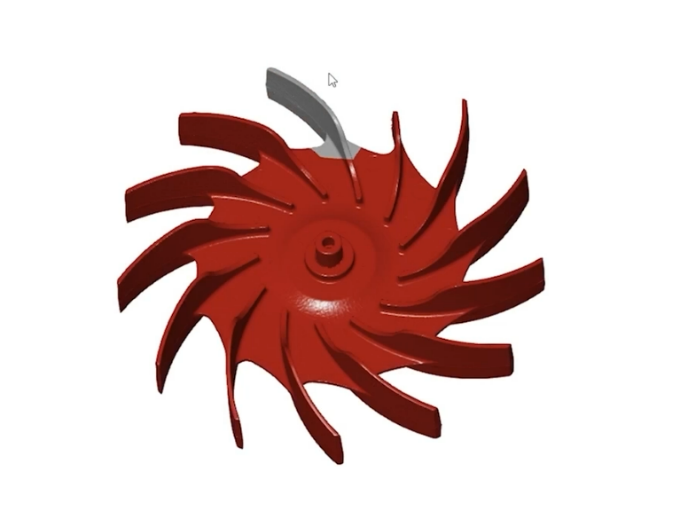

將標準葉盤模型旋轉、對位至工件破損位置，微調位置確保完全貼合無偏差，最后合并兩組網格模型，完成工件整體模型修復重構。

步驟5：一鍵導出，生成CAD文件

軟件自動校驗修復模型精度，簡單點擊操作即可在2分鐘內生成兼容3D打印、數控設備的CAD文件，可直接用于工件修復加工。
