10.7器件失效測試（V-I曲線）

器件的外部損傷，無論是ESD還是EOS,都會在引腳的輸人/輸出特性上表現出來，這個特性就是端口阻抗的V-I曲線，這可以用專門測試V-I曲線的電子元器件故障檢測分析儀測試得到。這個測試工程理論基礎是：器件外部的應力主要通過引腳對器件內部造成損傷，因此端口應力損壞器件時，首要的是損傷與端口相連的導線和器件，自然端口的阻抗特性也會受到影響。

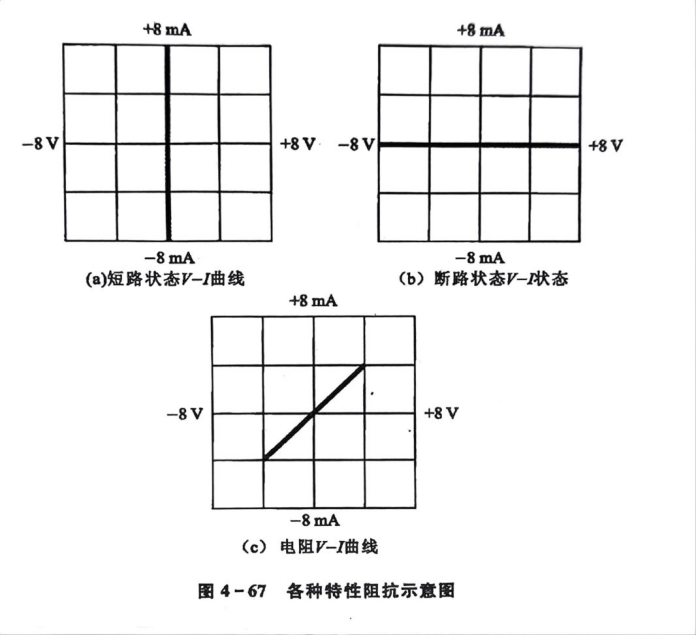

測試方法是“對比測試”,用一個好的IC和一個未知故障的IC來進行對比測試，對測試得出的V-I曲線做對比，損傷端口的V-I曲線會發生變化。根據曲線的變化趨勢和一般性的器件V-I特性規律，可以判斷出損傷的程度和機理，因?yàn)橐话愕膿p壞無非是斷路、短路、漏電路增加、阻抗變化、曲線形狀變異(一般是組合電路)等幾種結果。常見波形如圖4-67所示。

圖4-67(c)：純電阻的V-1曲線。如果斜率發生較大變化，則說明電阻阻值變化。斜率變小，相當于加同樣的電壓，電流變小，則阻值變大，說明電阻非完全性損傷，原因一般為靜電、腐蝕、電遷移、瞬時電過應力。

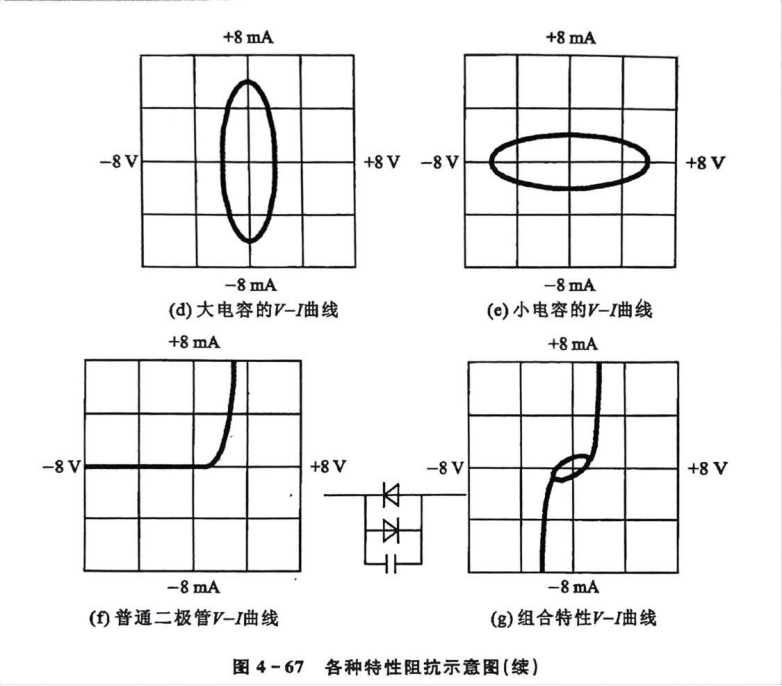

圖4-67(d)：大電容的V-I曲線。

圖4-67(e)：小電容的V-I曲線。如果橢圓的形狀由圖4-67(d)向圖4-67(e)的趨勢發生了變化，則說明容值發生了漂移。

圖4-67(f)：普通二極管V-I曲線。如果電流正向上升的轉折點左移，則說明漏電流增大，一般是靜電損傷，斷路則是過壓擊穿，開路則是過流燒毀。

圖4-67(g)：組合特性的標準曲線。如果實測的值在此標準曲線基礎上有某方面的變化趨勢，可以據此分析出可能是哪個因素影響的。

對于IC,一般測試引腳對地的V-I曲線，測試中必須注意兩個問題：一是不同廠家的相同功能器件，因?yàn)槠鋬?nèi)部電路結構的不同，對比測試時表現在外面端口的阻抗特性可能不同，不同廠家的同型號器件不具備可比性；二是IC的特性曲線測試一般要測試Pi-VDD、Pi-VSS、Pi-Pi+1、Pi-Pi-1,這是因?yàn)镻i引腳發生故障，一般的引入路徑不外乎電源、地、相鄰引腳間的過壓耦合。
