在電源設計領域，“小體積、高效率、寬輸入”一直是工程師追求的理想組合。海凌科電子全新推出的20W(LD)-L系列超小型裸板模塊電源，正是為了滿足這一需求而生。該系列產品集超寬電壓輸入、低功耗、高隔離、高可靠性于一身，為智能家居、自動化控制、通訊設備、儀器儀表等行業提供了極具性價比的電源解決方案。

一、產品概述

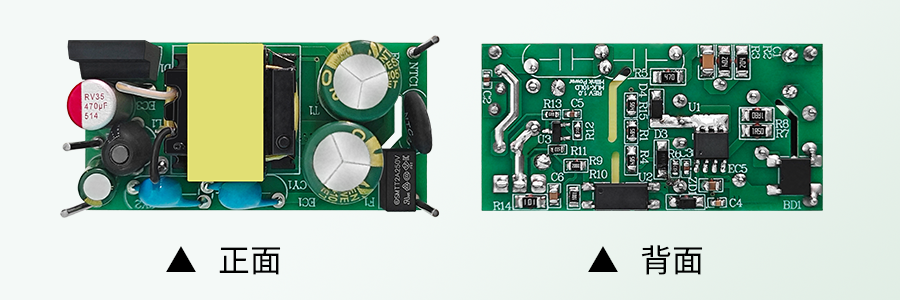

海凌科20W(LD)-L系列是一款超小型裸板開關電源模塊，包含20LD03L、20LD05L、20LD09L、20LD12L、20LD15L、20LD24L共6個型號，分別對應3.3V、5V、9V、12V、15V、24V輸出電壓，功率覆蓋14.85W至20W。

超小體積業內領先：裸板設計，無外殼束縛，可輕松集成到空間緊湊的設備中

全球通用輸入電壓：85~305Vac或100~430Vdc，覆蓋100-277Vac額定范圍，兼容全球電網

交直流兩用：無需區分輸入類型，使用靈活方便

空載功耗低于0.15W，環保節能，助力設備通過能效認證

輸入輸出隔離耐壓3000Vac，安全可靠

參考資料：海凌科20W(LD)-L系列裸板電源模塊規格書

二、技術亮點

該系列模塊在電氣性能上表現優異，滿足工業級應用要求。

寬溫工作，適應嚴苛環境

工作溫度范圍-40℃~+85℃，儲存溫度-40℃~+80℃，海拔最高5000m，自然冷卻散熱，適用于戶外、工業等惡劣場景。

高效率，低紋波

典型效率高達86%（9V/2200mA型號），其他型號滿載效率也在81%~85%之間。輸出紋波噪音控制在120mVp-p以內（3.3V/5V型號≤150mVp-p），有效降低對后級敏感電路干擾。

完備的保護功能

輸出過流保護（110%-150%負載動作）

輸出短路保護，短路去除后自動恢復，不損壞整機

開關機過沖幅度≤5%，保障設備安全

高可靠性，長壽命

滿足UL、CE安規認證要求。產品設計符合EMC及安規測試標準。

三、應用場景

得益于其超寬輸入電壓、小體積、高隔離的特性，20W(LD)-L系列可廣泛應用于以下場景：

智能家居

為智能音箱、掃地機器人、空氣凈化器、智能照明等設備提供穩定主電源，助力產品小型化設計。

工業自動化與控制

適用于PLC、工業路由器、傳感器節點、電機驅動電路等，寬溫工作特性滿足工業現場要求。

通訊與網絡設備

交換機、基站、網管終端、光纖收發器等設備中作為電壓轉換模塊，確保7×24小時不間斷運行。

儀器儀表與醫療設備

電力儀表、環境監測儀、便攜式醫療設備、美容儀器等，需要高可靠、低紋波的電源供電。

安防監控與物聯網

安防攝像頭、門禁系統、數據采集網關、邊緣計算設備等，尤其是在PoE分離器中，可將輸入高電壓轉換為設備所需電壓。

四、總結

海凌科20W(LD)-L系列模塊電源，真正做到了“小體積、高集成、高效率、強隔離”。工程師無需花費大量時間調試復雜的開關電源電路，只需按照規格書推薦的典型電路外接保險絲、電容和TVS管即可穩定工作，大大縮短了產品研發周期。

顯著降低開發門檻：無需外接復雜電路即可工作

高性價比：經濟型解決方案

無論您是在設計新一代工業控制器，還是開發爆款智能家居產品，海凌科20W(LD)-L系列都將是您緊湊型供電方案的理想選擇。
