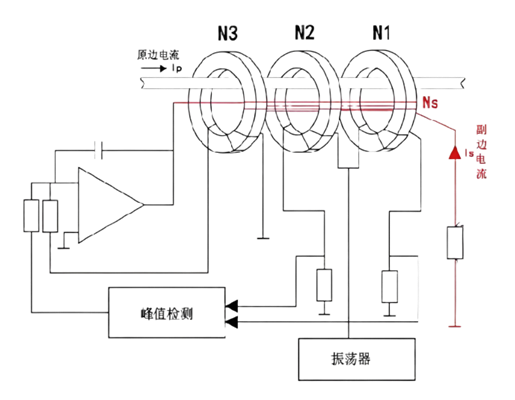

磁通門電流傳感器

磁通門電流傳感器是利用被測磁場中高導磁率磁芯在方波電壓的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場，這種物理現象對被測環境磁場來說好像是一道“門”通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接的達到測量電流的目的。 激勵磁芯和激勵線圈組成的磁感應器，對磁場進行探測并通過反饋電路對次級補償線圈進行電流補償，從而使傳感器始終保持零磁通狀態，其補償電流與補償線圈匝數的乘積與被測的初級電流成正比。

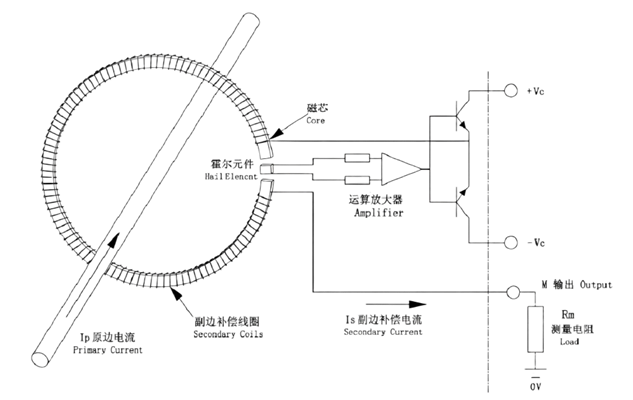

霍爾電流傳感器

閉環霍爾電流傳感器采用霍爾元件作為磁感應器，將霍爾元件放置在磁芯氣隙處，霍爾元件感應磁場強度并輸出信號，放大電路接受霍爾元件的輸出，并放大為電流信號提供給副邊補償繞組，副邊補償繞組在磁芯中產生的磁場與原邊電流產生的磁場在氣隙處大小相等，方向相反，抵消原邊磁場，形成負反饋閉環控制電路。若副邊電流過小，產生的磁場不足以抵消原邊磁場，放大電路將輸出更大的電流，反之，放大電路輸出電流減小，從而維持氣隙處的磁場平衡。若原邊電流發生變化，氣隙處磁場平衡被破壞，負反饋閉環控制電路同樣會調節副邊輸出電路，使磁場重新達到平衡。
