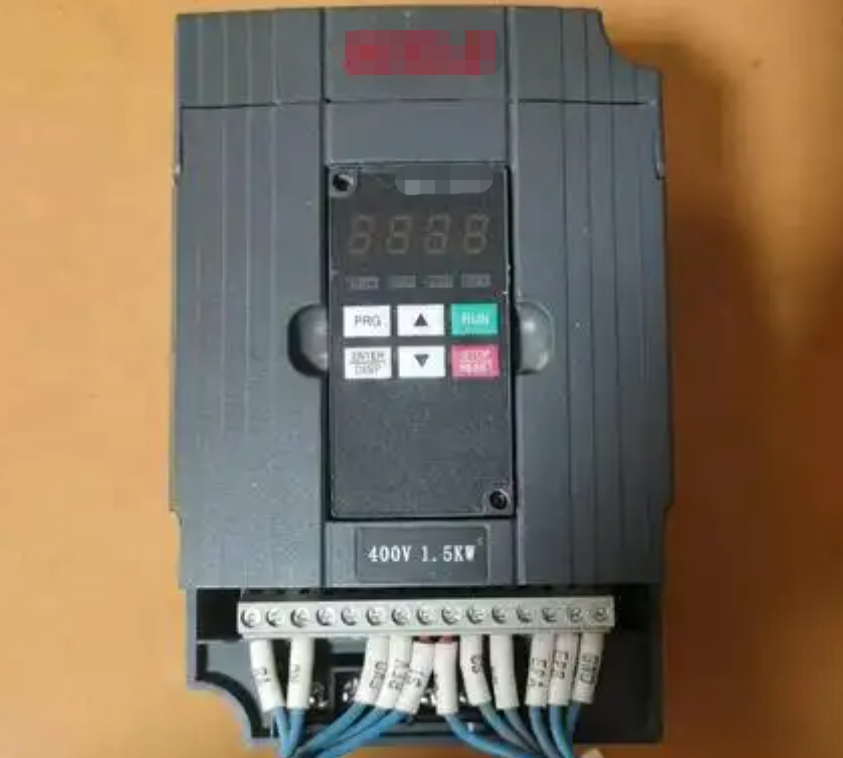

變頻器（尤其是PWM型）在工業現場中既是干擾源，也是易受干擾的設備。其干擾問題主要集中在諧波、電磁輻射、傳導干擾以及地環路上。下面梳理主要來源和針對性解決途徑。

一、干擾的主要來源

輸入端（電網側）

諧波干擾：整流橋非線性產生奇次諧波（5次、7次等），導致電網電壓畸變，影響同一線路上的其他設備。

傳導干擾：高頻開關噪聲沿電源線傳播。

功率因數變化：引起無功沖擊，干擾精密儀器。

輸出端（電機側）

高電壓變化率 (dv/dt)：IGBT高速開關（幾十到幾百ns），通過電纜對地電容產生共模漏電流。

高頻尖峰過電壓：電機端電壓反射（電纜過長時尤為嚴重）。

共模電壓：三相輸出不平衡導致中性點對地高頻電壓，通過電機軸承形成電流（電蝕風險）。

內部及接地

地環路干擾：多點接地或接地不良時，共模電流在不同設備間形成回路。

散熱器與機殼的雜散電容：高頻開關電流耦合到機殼。

空間輻射

變頻器內部的高頻電流環路和電纜充當發射天線，干擾附近的敏感電子設備（如傳感器、無線通信）。

二、主要解決途徑（按優先級）

1. 硬件濾波與隔離

2. 合理接地（最關鍵、最易忽視）

單點接地：控制系統的模擬地、數字地、安全地分開，最后在一點匯接到大地。

變頻器接地：專用接地端子，接地線≥10mm2，長度盡可能短（<20m），接地電阻<4Ω。

避免地環路：信號電纜屏蔽層僅一端接地（通常在控制器側）；電機電纜屏蔽層兩端接地（高頻共模電流回流路徑）。

動力線與信號線嚴禁共用同一線槽或接地排。

3. 屏蔽與布線

電機電纜：使用對稱屏蔽電纜（如4芯等截面+PE），屏蔽層覆蓋率≥85%。

信號電纜：使用雙絞屏蔽線（如RVSP），遠離動力電纜至少20～50cm；必須交叉時垂直跨越。

控制柜內：變頻器與PLC之間加隔板；進出線分開；盡可能縮短電纜長度。

4. 軟件/參數調整

降低載波頻率（PWM頻率）：從4kHz降至2kHz可顯著減少高頻輻射，但會增大電機噪音。

啟用軟過載功能：減少瞬態沖擊。

調整加減速時間：避免急劇電流變化。

電源電壓相序優化（某些機型）。

5. 外部輔助措施

加裝隔離變壓器：1:1隔離變壓器放在變頻器輸入端，阻斷零序及共模電流。

使用饋電電抗器多段串聯（大功率場合）。

對敏感設備隔離：獨立電源、獨立接地極。

浪涌保護器（SPD）：用于雷區或電網尖峰嚴重場合。

三、快速排查思路

判斷干擾路徑

影響模擬量信號（4-20mA，0-10V） → 多為共模干擾、接地不良。

影響通訊（RS485，Profibus）→ 多為輻射或地環路，檢查屏蔽層接地和終端電阻。

影響其他電源上的設備→ 多為諧波或傳導干擾，加輸入濾波器和電抗器。

臨時測試

降低載波頻率 → 干擾減輕 → 輻射為主。

斷開電機線（空載變頻器） → 干擾消失 → 輸出側或電機電纜問題。

將變頻器地線暫斷（不安全，僅測試） → 干擾消失 → 地環路問題。

最終目標

使干擾的電平低于接收設備的敏感閾值，而非徹底消除所有干擾。
