基于 RFC 電阻頻率轉換的高精度溫度檢測解決方案

Part.1

方案概述

溫濕度檢測作為智能家居、醫療健康、工業監控及消費電子等領域的基礎應用，對傳感精度、功耗及成本均有嚴格要求。NTC（Negative Temperature Coefficient，負溫度系數）熱敏電阻憑借高靈敏度、低成本優勢，廣泛用于溫濕度計、家電控制及工業監控等領域的溫度檢測。

杭州晶華微電子股份有限公司推出的 SD80P501 與 SD80P503 均為帶 LCD 驅動的通用 8 位 RISC MCU，兩款芯片均內置 RFC（Resistor to Frequency Converter，電阻頻率轉換）功能模塊，無需外部 ADC 即可實現高精度 NTC 測溫，大幅降低成本與硬件復雜度。

Part.2

芯片核心特性

Part.3

硬件電路設計

3.1 硬件系統框圖

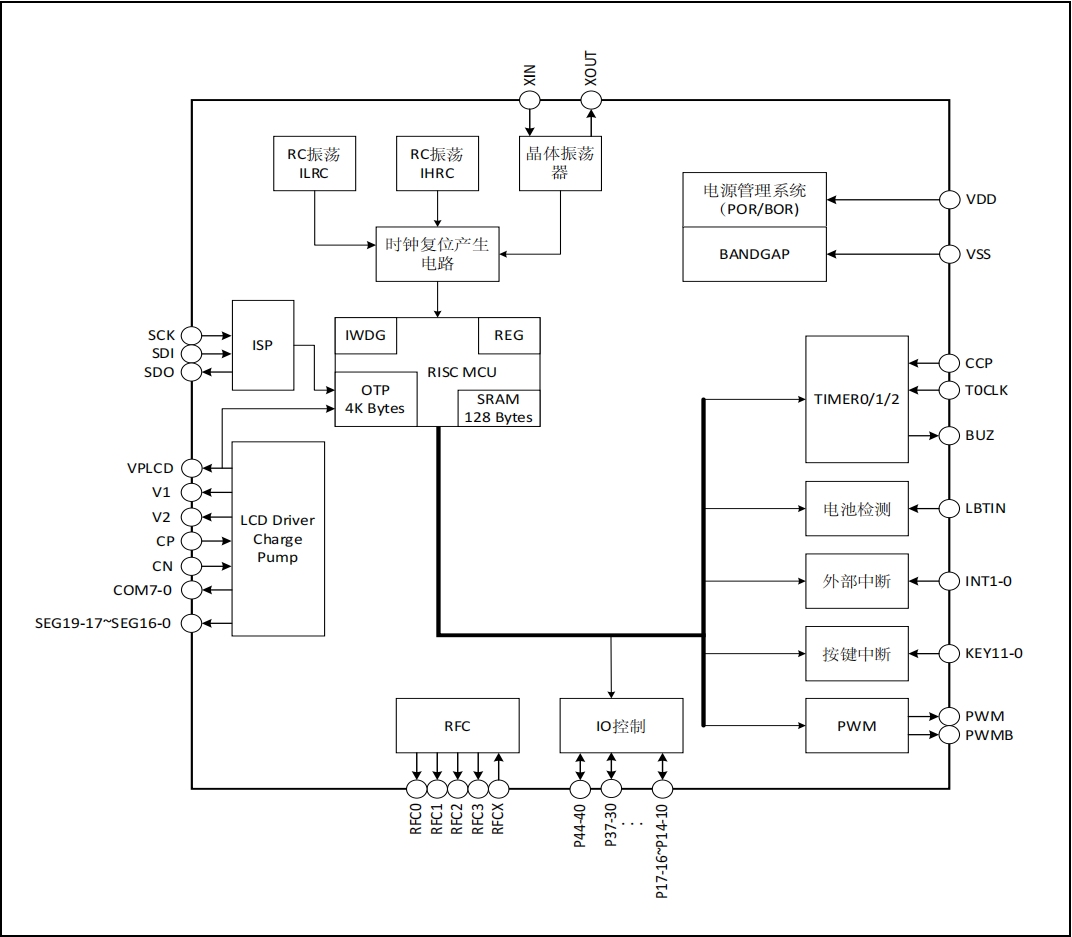

· SD80P501 MCU功能框圖 ·

· SD80P503 MCU功能框圖 ·

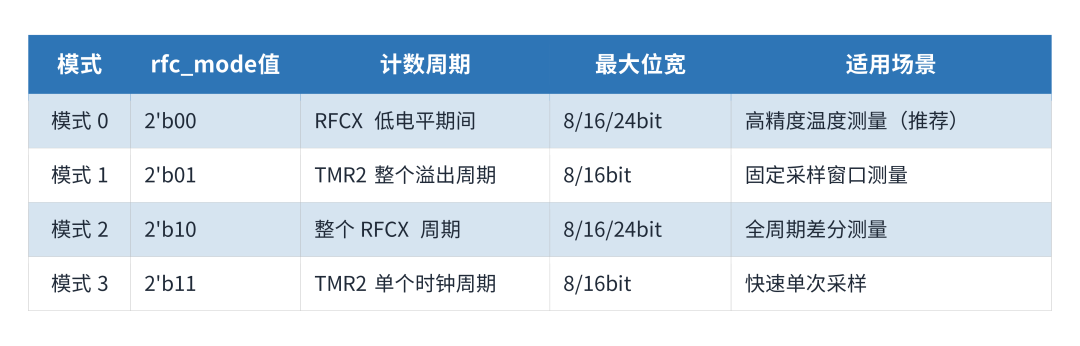

3.2 SD80P501 RFC 工作模式選擇

3.3 典型應用電路

· SD80P501典型電路 ·

Part.4

電氣參數

4.1 工作條件與絕對最大值

4.2 主要電氣參數

Part.5

軟件工具鏈與開發支持

5.1 開發環境

SDIC IDE晶華微電子專用匯編開發環境（兼容標準匯編語法）

提供 SD80P501/ SD80P503寄存器頭文件（.inc）及示例工程

5.2 燒錄與調試工具

SDIC Writer：支持在線/離線燒錄

支持SDIC IDE仿真調試

5.3 技術支持與資料

提供原理圖、PCB布局參考、源代碼

可提供定制化算法與方案優化

Part.6

典型應用場景

Part.7

總結

SD80P501 與 SD80P503 同為杭州晶華微電子推出的帶 LCD 驅動通用 8 位 RISC MCU，均內置 RFC 模塊，無需外部 ADC 即可實現 NTC 熱敏電阻溫度檢測，集成度高、功耗低。

SD80P501 以極低成本和超簡硬件著稱，單芯片完成測溫 + LCD 顯示，配合出廠標定可實現 ±1°C 精度，Halt 模式僅 0.5μA，最適合追求極致成本的簡單溫濕度計產品。

SD80P503 在 SD80P501 基礎上全面升級：OTP 擴展至 16KB，RFC 增至 8 路并內置雙通路比例測量法，新增 10 bit SAR ADC、UART、RTC、觸摸按鍵及遙控發射，適合功能豐富的中高端產品。兩款芯片 RFC 寄存器結構高度兼容，工程師可復用軟件框架，僅針對差異點適配，顯著降低雙平臺開發成本。

晶華微電子憑借在混合信號 MCU 領域的深厚技術積累，為客戶提供從芯片設計到量產落地的一站式支持，助力溫濕度檢測產品快速迭代，提升市場競爭力。
