摘要

微流控芯片作為生物醫學檢測、化學分析等領域的核心精密器件，其封裝平面度直接決定芯片基底貼合緊密性，進而影響流體流動特性與檢測精度。白光干涉測量技術憑借非接觸、納米級精度的優勢，成為微流控封裝平面度檢測的優選方案。本文以微流控封裝平面度為研究對象，采用白光干涉測量技術開展檢測實驗，分析平面度誤差對芯片基底貼合性能的影響機制，為微流控芯片封裝工藝優化提供技術支撐。

關鍵詞

白光干涉測量；微流控封裝；平面度；芯片基底；貼合性能

引言

微流控芯片的核心優勢在于通過微米級流道實現微量樣品的高效處理，而封裝環節的平面度精度的控制是保障芯片基底緊密貼合的關鍵前提。若封裝平面存在微米級凹凸缺陷，會導致基底貼合間隙過大，引發流體泄漏、流速不均等問題，嚴重影響芯片檢測可靠性。傳統接觸式測量方法易損傷芯片表面，非接觸式激光共聚焦測量成本較高，難以適配規?；瘷z測需求。白光干涉測量技術基于光干涉原理，可實現非接觸式快速檢測，測量精度達納米級，能精準捕捉封裝平面的微小起伏，為平面度與基底貼合性能的關聯性研究提供可靠技術手段。

實驗方案

實驗選用16通道微流控芯片作為研究樣本，芯片尺寸為半徑26mm、厚度3mm，采用熱鍵合封裝工藝制備。實驗核心采用白光干涉測量系統，搭建包含光源、分光鏡、反射鏡及觀察屏的檢測裝置，通過六維光學調整架調試光路，確保干涉條紋清晰穩定。測量時，將芯片固定于中空軸旋轉平臺，采用平面夾夾緊，啟動系統掃描芯片封裝表面，記錄平面度誤差數據，重點分析誤差范圍與基底貼合間隙的對應關系。同時，通過剝離測試驗證貼合強度，對比不同平面度誤差下芯片基底的粘結力差異，明確平面度對貼合性能的影響規律。

實驗結果與分析

實驗結果表明，微流控封裝平面度誤差與芯片基底貼合性能呈顯著負相關。當平面度誤差控制在±0.005mm以內時，基底貼合間隙小于50nm，粘結力達2.5N以上，可滿足微流控芯片正常工作需求；當平面度誤差超過0.01mm，貼合間隙顯著增大，粘結力降至1.0N以下，易出現流體泄漏現象。白光干涉測量系統可清晰呈現封裝平面的微觀形貌，精準識別表面凸起、凹陷等缺陷，其測量結果與杠桿千分表檢測數據的偏差小于3%，驗證了該技術的可靠性。分析可知，平面度誤差過大時，基底接觸面積減小，分子間作用力減弱，導致貼合強度下降，而白光干涉技術可實現缺陷的精準定位，為封裝工藝參數調整提供數據支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

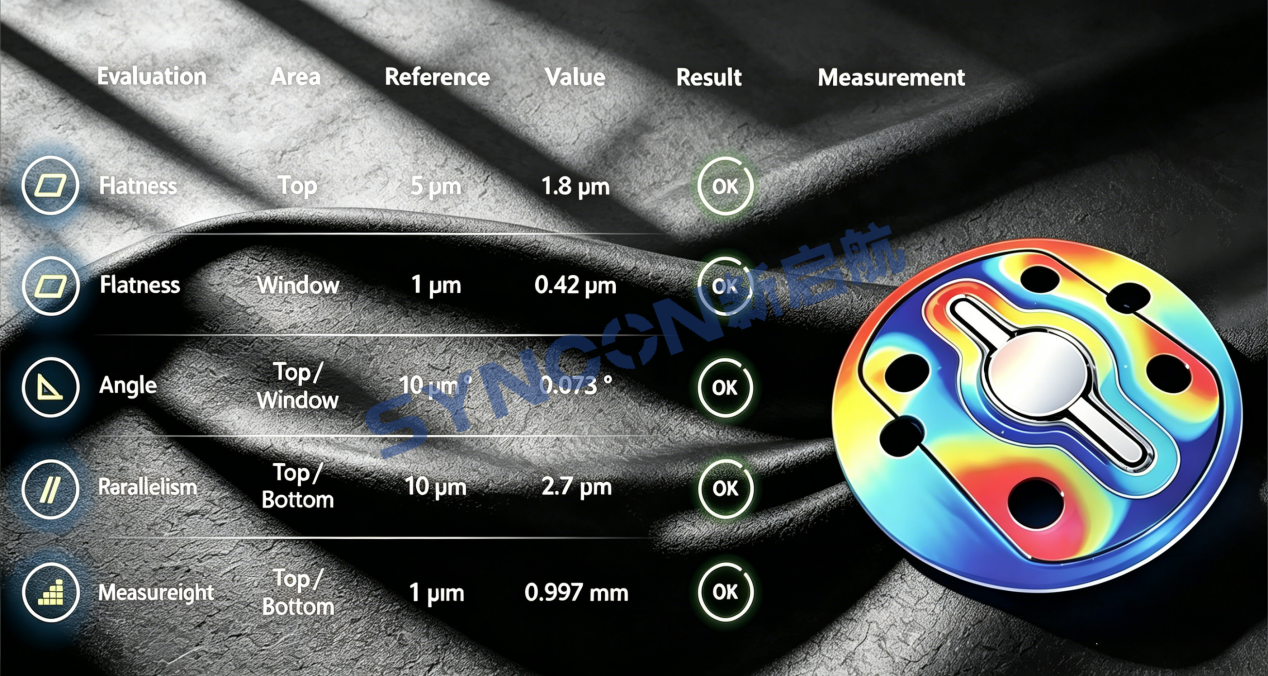

（微流控芯片（或 MEMS 傳感器）的金屬封裝組件 平面度變形 1.75um）

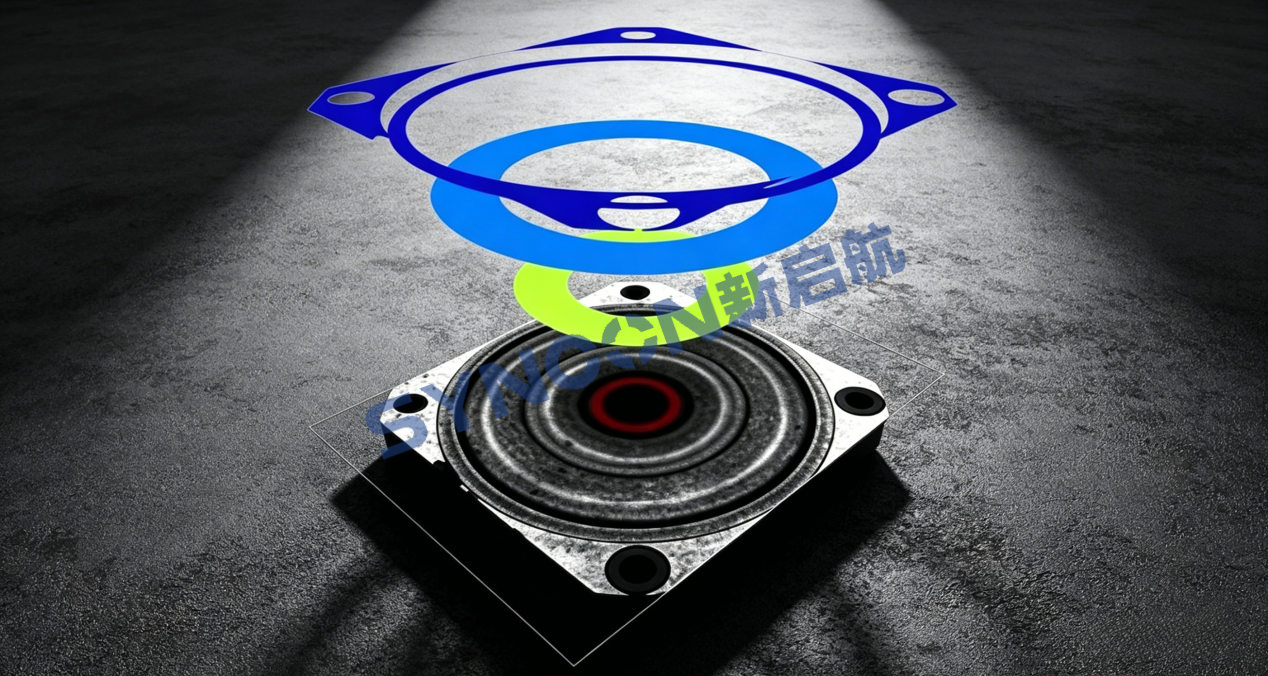

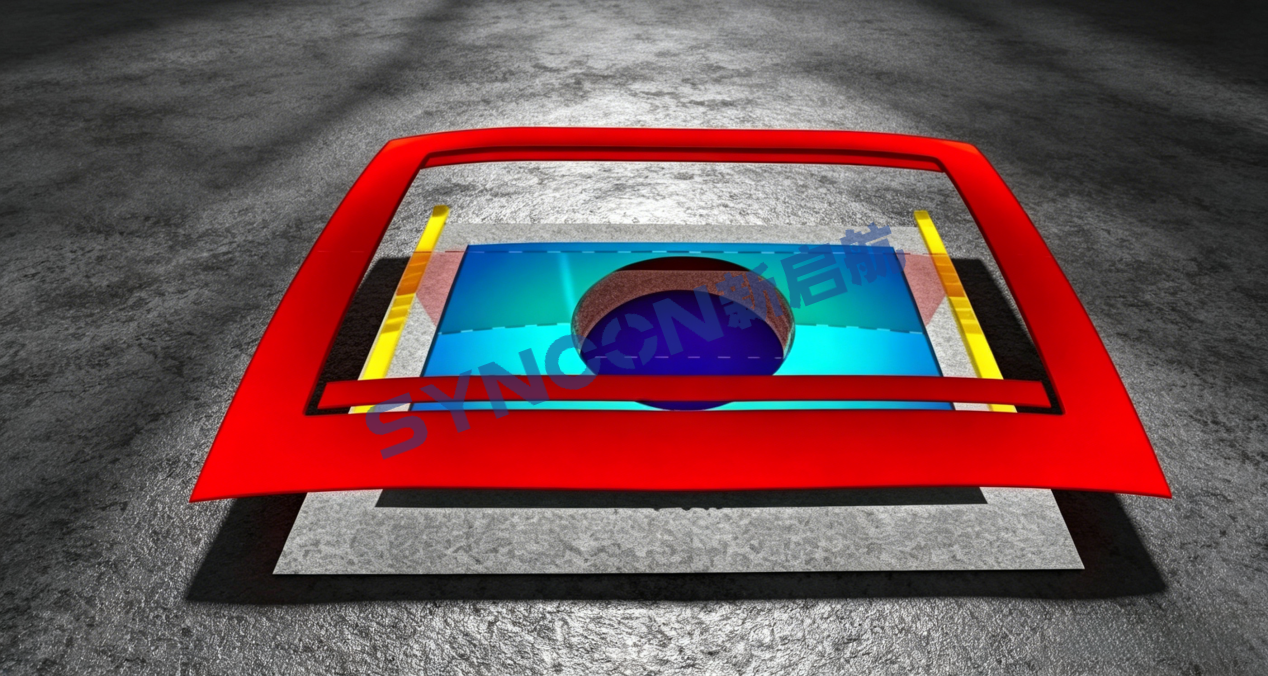

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
