摘 要：隨著電力需求的不斷增加，電力系統供電可靠性要求越來越高，許多供電系統已具備兩回或多回供電線路。備用電源自動投入裝置可以有效提高供電的可靠性，該類裝置能夠在工作電源因故障斷開后，自動且迅速地將備用電源投入到工作或?qū)⒂脩羟袚Q到備用電源上。本文介紹的AM5SE-B高壓備自投裝置，針對該工程兩市電進線一母聯兩柴發系統特殊定制程序并接入現場原二次回路，對該項目現場實現分段備投+柴發備投的備自投功能，能大大提高變電站運行的可靠性、安全性和供電質量，有利于實現變電站綜合自動化，實現無人或少人值班。

關鍵詞：可靠性；備用電源自動投入；備自投裝置

1、項目概況

本項目為在某部隊變電站10kV部分改造工程，項目主要內容為在原保護二次回路中增加備自投裝置控制，以實現在主供電源發生失壓或者故障時候進行備用電源切換，保證重要負荷的持續供電。備自投裝置在部隊項目中有著非常重要的作用，主要體現在以下幾個方面：①供電連續性與高可靠性：部隊項目對供電連續性要求很高，一旦停電可能會影響指揮通信、戰備換崗等關鍵任務，備自投裝置可以在主電源故障時，快速自動切換至備用電源（另一路進線或者柴油發電機），提高供電的可靠性；②提升應急響應能力：在突發情況下，主電源可能受損或者被切斷，備自投裝置可根據預設邏輯自動投入備用電源，無需人工干預，縮短恢復供電時間，保障關鍵負荷持續運行；③降低管理成本：備自投裝置減少了人工切換電源的工作量，尤其是在多電源的大型基地中，可以顯著降低人員工作量，節約人力資源成本；④不同情況下供電方式切換：

本工程的備自投裝置以及備自投屏柜由安科瑞電氣制造并提供屏柜內接線，中環電氣有限公司負責完成現場剩余改造施工及原二次回路至備自投屏柜的接線。

該項目10kV供電系統主要由兩路35kV/10kV站用變進線，一母聯以及兩路柴發進線組成，具體項目一次系統圖已簡化如圖1所示。QF1和QF2為主用進線，平時母聯QF12斷開，兩路站用變進線分列運行，兩柴發進線QFY1、QFY2作為站用變進線的備用。我司用一臺備自投裝置屏采集兩路站用變進線、兩路柴發電壓、各斷路器位置及原10kV各進線母聯保護裝置的保護動作信號并集成對5個斷路器的分合閘控制出口，實現對10kV系統的備自投投切控制。

圖1 10kV一次系統圖

2、備自投方案

本項目備自投裝置采集兩路站用變進線電壓電流、兩路柴發進線電壓以及5個斷路器位置，需要實現的備自投功能如下：

1）正常運行時，兩路站用變進線QF1、QF2合閘，母聯QF12、和兩路柴發進線QFY1、QFY2分閘，兩路進線分列運行。當備自投裝置檢測到此時電壓、電流及斷路器位置狀態無誤時，經延時，備自投進入充電狀態。

2）僅進線1電壓異常時

①當#1站用變異常時，備自投裝置檢測到進線1無壓無流，則斷開#1進線斷路器QF1，然后備自投合母聯斷路器QF12，由#2帶整段母線負載運行。

②當備自投裝置檢測到進線1電壓恢復，備自投充電準備恢復由#1進線供電。充電完成后，備自投斷開母聯斷路器QF12，合上進線1斷路器QF1，恢復兩路進線分列運行。

3）僅進線2電壓異常時

①當#2站用變異常時，備自投裝置檢測到進線2無壓無流，則斷開#2進線斷路器QF2，然后備自投合母聯斷路器QF12，由#1帶整段母線負載運行。

②當備自投裝置檢測到進線2電壓恢復，備自投充電準備恢復由#2進線供電。充電完成后，備自投斷開母聯斷路器QF12，合上進線2斷路器QF2，恢復兩路進線分列運行。

4）進線1及進線2電壓均異常

①備自投裝置檢測到進線1和進線2無壓無流時，現場兩柴發自啟動，備自投裝置跳開兩路站用變進線QF1、QF2。

②確認兩路站用變進線和母聯跳開后，備自投裝置檢測兩路柴發進線電壓：

a. 兩柴發進線均有壓

備自投裝置檢測兩路柴發進線均有壓，備自投裝置判兩路柴發正常啟動，然后備自投裝置合柴發1進線QFY1、柴發2進線QFY2，由兩柴發分別為I段母線、II段母線負載供電。

市電進線1先恢復時，斷開兩路柴發，然后依次合進線1斷路器和聯絡斷路器，由進線1帶整段母線負載運行；

市電進線2先恢復時，斷開兩路柴發，然后依次合進線2斷路器和聯絡柜斷路器，由進線2帶整段母線負載運行；

市電進線1、市電進線2同時恢復時，斷開兩路柴發，然后合進線1、進線2斷路器，恢復兩路進線分列運行。

b. 柴發QFY1有壓，柴發QFY2無壓

備自投裝置檢測QFY1柴發進線有壓，QFY2柴發進線無壓，備自投裝置判1號柴發正常啟動，2號柴發故障，然后備自投裝置合柴發1進線QFY1和母聯QF12，由柴發1供整段母線。

市電進線1先恢復時，斷開柴發QFY1，然后合進線1斷路器，由進線1帶整段母線負載運行；

市電進線2先恢復時，斷開柴發QFY1，然后合進線2斷路器，由進線2帶整段母線負載運行；

市電進線1、市電進線2同時恢復時，斷開柴發QFY1和聯絡柜斷路器，然后合進線1、進線2斷路器，恢復兩路進線分列運行。

c. 柴發QFY2有壓，柴發QFY1無壓

備自投裝置檢測QFY2柴發進線有壓，QFY1柴發進線無壓，備自投裝置判2號柴發正常啟動，1號柴發故障，然后備自投裝置合柴發2進線QFY2和母聯QF12，由柴發2供整段母線。

市電進線1先恢復時，斷開柴發QFY2，然后合進線1斷路器，由進線1帶整段母線負載運行；

市電進線2先恢復時，斷開柴發QFY2，然后合進線2斷路器，由進線2帶整段母線負載運行；

市電進線1、市電進線2同時恢復時，斷開柴發QFY2和聯絡柜斷路器，然后合進線1、進線2斷路器，恢復兩路進線分列運行。

圖2 備自投運行狀態表

3、產品方案

該項目是在10kV配電房內新增組屏備自投裝置并接入現場原有控制回路中。該配電房10kV系統共有兩路站用變進線，一個聯絡及兩路柴發進線，配置一臺AM5SE-B高壓備自投裝置在廠內生產組屏安裝接線，然后到現場后再引電壓、電流及開入量信號和控制電源至屏柜端子，并由備自投裝置對5個斷路器進行分合控制。同時根據現場二次原理圖繪制屏柜接線二次圖、端子排，供生產組屏和現場接入提供資料。

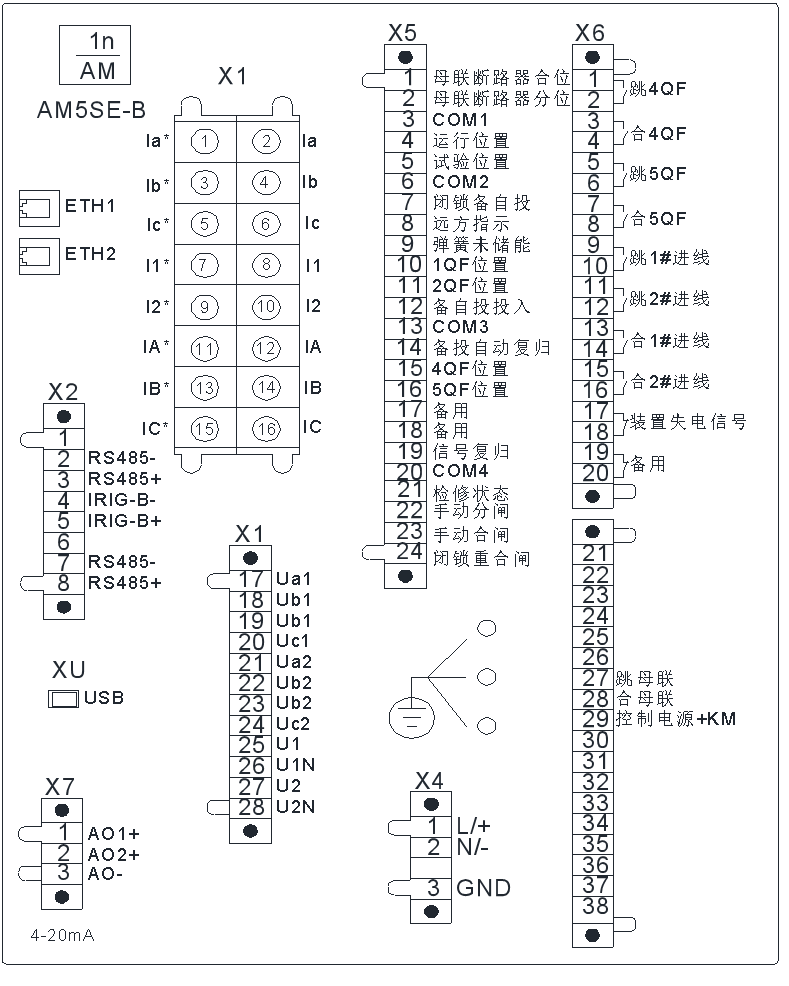

裝置背部端子設計方案如圖2.1所示，X1.17~X1.20端子接入進線1電壓，X1.21~X1.24端子接入進線2電壓，X1.25~X1.26端子接入柴發1電壓，X1.27~X1.28接入柴發2電壓。

圖3.1 AM5SE-B備自投裝置背部端子圖

4、屏柜方案及現場調試

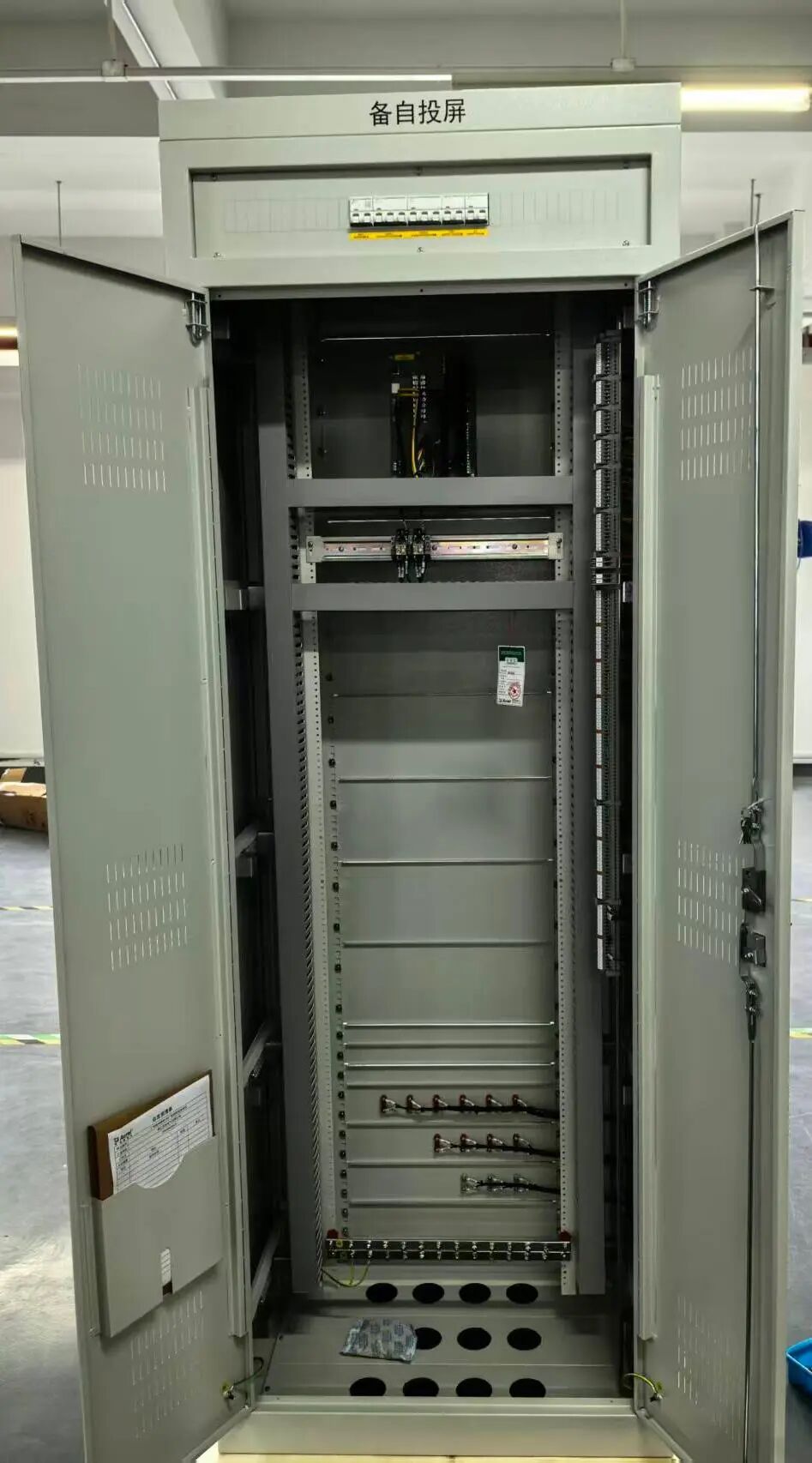

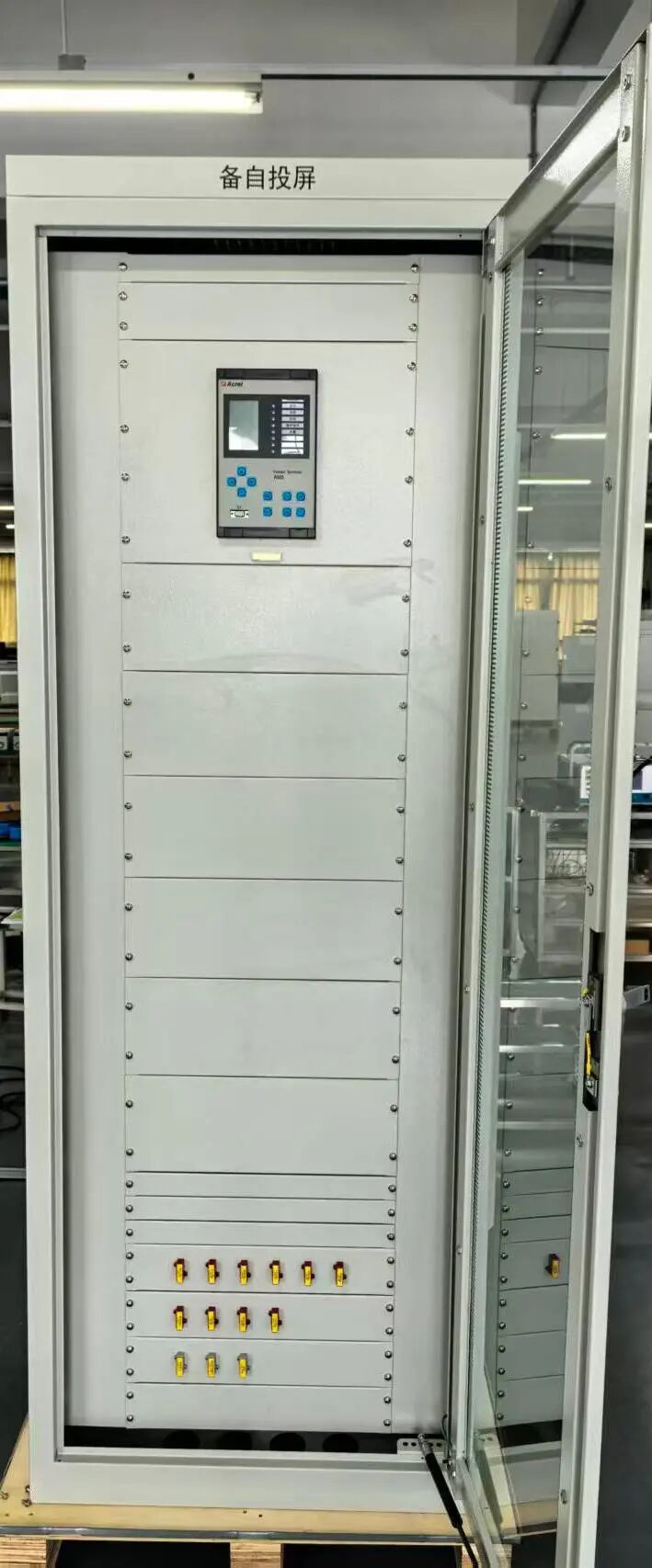

本項目AM5SE-B高壓備自投保護裝置安裝在備自投屏柜上，在廠內組屏完成部分端子接線及預留外引線端子，發往現場后再按圖紙接入電流、電壓、斷路器位置等開入信號并將對應出口接入控制的各斷路器分合閘回路。

該方案經過現場測試后，已投入運行。

5、結語

我國的電力供應主要依靠國家電網供電，電力缺口也在不斷變大，尤其在用電高峰期缺電現象嚴重，為此很多大型企業便自建電廠或配備發電機。備用電源自動投入裝置，可以保證電源的不間斷供電并提高供電的高可靠性，目前已經成為現代配電工程中保護和控制回路的重要部分。本文介紹的工程項目使用AM5SE-B高壓備自投保護裝置實現了不同的供電方式的切換。不但提高了供電的可靠性，使整個配電工程實現了綜合自動化，還有效地降低了工作人員的勞動強度，節省人力資源。
