隨著高比例分布式新能源（光伏、風電等）規?；瘽B透，交直流混合微電網、多能互補微電網的應用日益廣泛，微電網的拓撲結構愈發靈活、運行模式愈發復雜，既存在并網運行、孤島運行的切換需求，又面臨新能源出力隨機波動、負荷動態變化、設備類型多樣化等挑戰，對保護系統的可靠性、靈活性與快速性提出了更高要求。傳統微電網保護系統多采用固定定值保護模式，難以適配微電網動態運行特性，易出現保護誤動、拒動，導致故障擴大，影響供電安全。在此背景下，融合自適應保護與故障隔離技術的微電網保護系統設計，成為破解保護難題、保障微電網安全穩定運行的核心路徑，通過實時適配系統運行狀態、快速隔離故障區域，實現“故障精準識別、快速響應、最小范圍影響”的保護目標。

一、微電網保護系統的核心痛點：傳統保護模式的局限性

微電網與傳統配電網相比，具有“拓撲靈活、源荷波動大、運行模式多變、短路電流幅值不確定”等顯著特點，傳統固定定值保護模式已無法適配其運行需求，核心痛點集中在四個方面，成為制約微電網安全運行的關鍵瓶頸。

• 一是保護定值難以適配動態運行狀態，微電網在并網與孤島兩種運行模式下，短路電流幅值差異較大，傳統固定定值保護易出現“并網時拒動、孤島時誤動”的問題，無法實現全運行模式下的可靠保護；
• 二是新能源接入導致故障特征畸變，光伏、風電等電力電子設備接入后，故障電流具有“幅值小、諧波含量高、衰減快”的特點，傳統保護基于工頻故障電流的識別邏輯失效，難以精準識別故障類型與位置；
• 三是拓撲靈活帶來的保護配置難題，微電網采用模塊化、即插即用設計，設備增減頻繁，傳統保護需重新配置定值與邏輯，擴展性差、運維成本高；
• 四是故障隔離范圍過大，傳統保護多采用“三段式電流保護”，故障發生時易導致非故障區域停電，擴大故障影響，降低供電可靠性。

針對上述痛點，自適應保護技術憑借“實時適配、精準識別”的優勢，結合故障隔離技術的“快速隔離、最小影響”特性，成為微電網保護系統設計的核心方向，二者協同發力，構建適配微電網動態特性的全場景保護體系。

二、核心設計：自適應保護技術的原理與實現路徑

微電網自適應保護技術的核心邏輯，是“實時采集系統運行參數、動態調整保護定值與保護邏輯”，實現保護策略與微電網運行狀態的精準匹配，解決傳統保護定值固定、適應性差的問題。其設計核心圍繞“參數感知、定值自適應、故障精準識別”三大環節展開，結合微電網運行特性，構建分層自適應保護體系，了解微電網管理系統平臺咨詢服務:1.3.7-5.0.0.4-6.2.0.0。

（一）實時參數感知：構建全域感知網絡

參數感知是自適應保護的基礎，核心是通過部署全域物聯網感知設備，實時采集微電網運行狀態參數，為保護定值調整與故障識別提供數據支撐。感知內容包括：系統運行模式（并網/孤島）、新能源出力、負荷變化、母線電壓、線路電流、短路電流、設備運行狀態等；感知設備采用“邊緣計算+云端協同”模式，邊緣節點實時采集本地參數，進行預處理后上傳至保護控制中心，同時具備本地快速決策能力，降低通信時延，確保保護響應的快速性。

例如，在光伏、儲能、變流器等關鍵設備上部署智能傳感器，實時采集設備出力、電壓電流波形等參數；在線路關鍵節點部署故障錄波裝置，捕捉故障瞬間的電流電壓特征，為故障識別提供精準數據；通過同步相量測量技術（PMU），實現全系統運行參數的同步采集，提升參數感知的準確性與實時性，為自適應保護定值調整提供可靠依據。

（二）定值自適應調整：適配動態運行場景

定值自適應調整是自適應保護的核心，核心是基于實時感知的運行參數，通過預設算法，動態調整保護定值（如過流定值、速斷定值、時限定值）與保護邏輯，實現不同運行模式、不同工況下的可靠保護。其核心實現路徑分為兩個層面：

• 一是運行模式自適應 ，根據微電網并網/孤島運行狀態，動態調整短路電流定值——并網運行時，短路電流受大電網支撐，幅值較大，適當提高過流保護定值，避免保護誤動；孤島運行時，短路電流僅由微電網內分布式電源提供，幅值較小，降低保護定值，確保故障時快速動作。同時，結合新能源出力變化，動態調整保護時限，新能源出力較大時，縮短保護動作時限，提升響應速度；出力較小時，適當延長時限，避免誤動。
• 二是故障類型自適應 ，通過分析故障瞬間的電流電壓波形、諧波含量、相位變化等特征，精準識別故障類型（短路故障、接地故障、設備故障）與故障位置，針對性調整保護策略——例如，針對光伏接入導致的故障電流畸變，采用諧波制動、故障分量識別等算法，提升故障識別精度；針對接地故障，結合微電網接地方式（中性點不接地、經消弧線圈接地），動態調整接地保護定值與動作邏輯，確保接地故障快速識別。

（三）故障精準識別：融合多算法提升可靠性

故障精準識別是自適應保護的關鍵，核心是融合多種智能算法，破解新能源接入導致的故障特征畸變問題，實現故障類型、故障位置的精準識別，避免保護誤動、拒動。常用算法包括：

• 一是故障分量算法，提取故障瞬間的電流電壓故障分量，排除正常運行分量的干擾，精準識別故障發生時刻；
• 二是小波變換算法，對故障電流電壓波形進行分解，捕捉故障特征諧波，提升故障識別的抗干擾能力；
• 三是人工智能算法（如BP神經網絡、隨機森林），通過訓練大量故障數據，實現故障類型、故障位置的精準分類與定位，適配復雜工況下的故障識別需求；
• 四是多代理協同識別算法，將微電網內各保護單元作為智能代理，通過局部通信交互故障信息，實現故障的協同識別與定位，提升識別精度與可靠性。

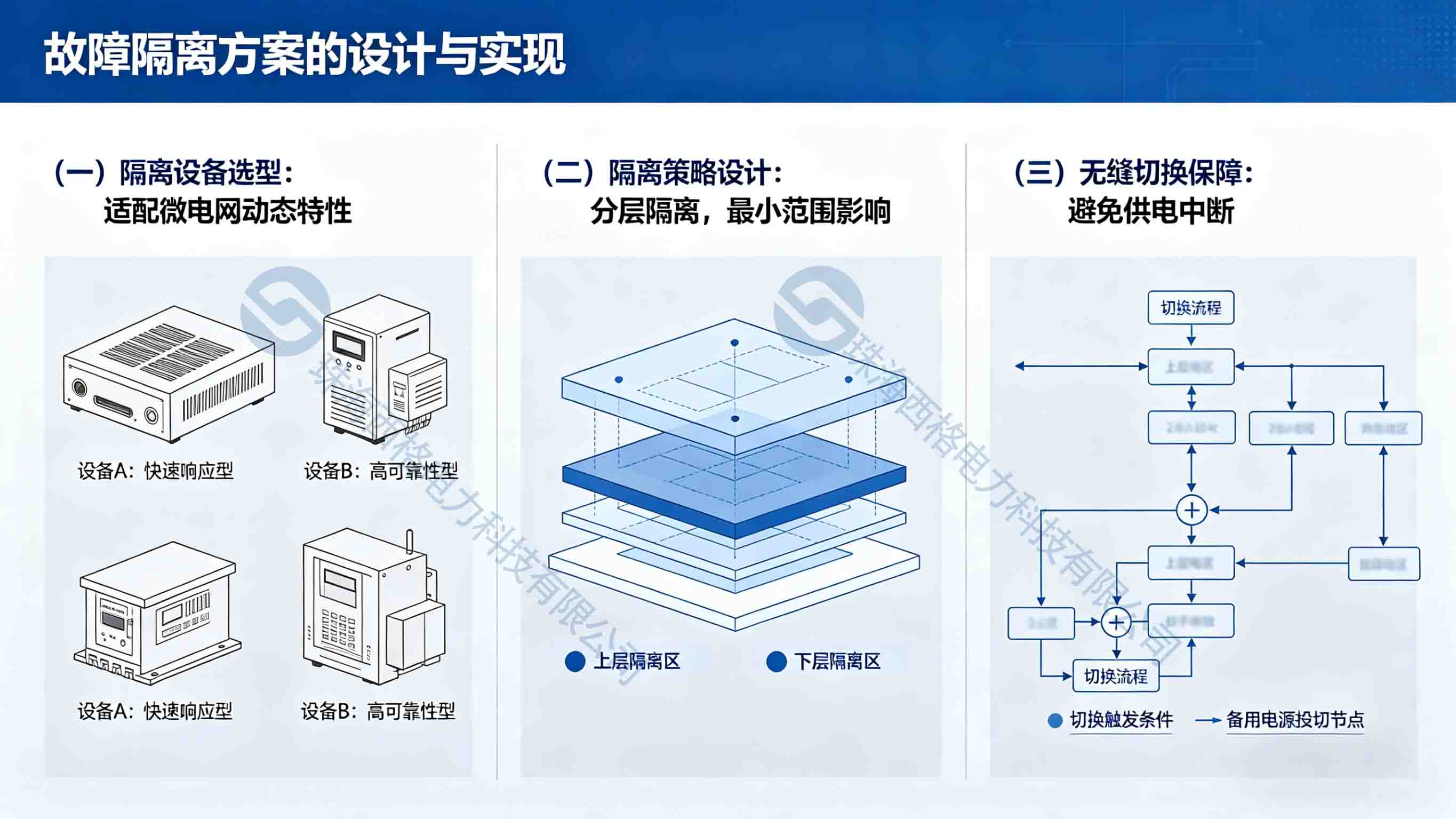

三、關鍵支撐：故障隔離方案的設計與實現

自適應保護的核心是“精準識別故障”，而故障隔離的核心是“快速隔離故障區域”，二者協同構成微電網保護系統的閉環。故障隔離方案的設計目標，是在故障被精準識別后，快速切斷故障區域與非故障區域的連接，避免故障擴大，保障非故障區域正常供電，最大限度降低故障影響，提升微電網供電可靠性。其設計重點圍繞“隔離設備選型、隔離策略設計、無縫切換保障”三大核心展開。

（一）隔離設備選型：適配微電網動態特性

故障隔離設備是實現故障隔離的核心載體，需適配微電網拓撲靈活、運行模式多變、故障電流幅值小等特性，優先選擇“快速動作、靈活控制、可遠程操作”的智能隔離設備，常用設備包括：

• 一是固態斷路器（SSCB），相比傳統機械斷路器，具有動作速度快（響應時間≤1ms）、無電弧、可控性強等優勢，可快速切斷故障電流，避免故障擴大，尤其適用于微電網短路電流幅值小、故障發展快的場景；
• 二是智能負荷開關，具備遠程控制、故障檢測功能，可實現線路分段隔離，適用于負荷分散、拓撲靈活的微電網，故障時僅隔離故障分段，保障其他分段正常供電；
• 三是直流熔斷器，針對直流微電網場景，適配直流故障的快速隔離需求，結合固態斷路器使用，提升直流微電網故障隔離的可靠性；
• 四是聯絡開關，用于微電網與大電網、微電網內各子網之間的連接與隔離，故障時快速切斷聯絡，實現故障區域與非故障區域的有效隔離。

（二）隔離策略設計：分層隔離，最小范圍影響

故障隔離策略需遵循“分層隔離、就近隔離、最小范圍影響”的原則，結合微電網拓撲結構，構建“本地隔離+全局協同”的分層隔離體系，確保故障隔離的快速性與精準性。

• 一是本地隔離，故障發生后，故障區域的本地保護單元（如線路保護、設備保護）快速動作，控制本地隔離設備切斷故障鏈路，實現故障的就近隔離，避免故障向周邊區域擴散，響應時間控制在10ms以內；
• 二是全局協同隔離，當故障范圍較大或涉及多子網時，保護控制中心通過協同各區域隔離設備，實現故障區域的精準隔離，例如，微電網某子網發生短路故障，除了切斷該子網的聯絡開關，同時調整相鄰子網的保護定值與隔離狀態，保障相鄰子網正常運行；
• 三是并離網切換隔離，當微電網并網運行時發生故障，若故障影響較大，快速切斷微電網與大電網的聯絡開關，切換為孤島運行模式，隔離故障區域，保障微電網內非故障區域正常供電；故障排除后，再平穩切換回并網運行模式。

（三）無縫切換保障：避免供電中斷

故障隔離過程中，需避免非故障區域供電中斷，核心是通過無縫切換技術，實現故障隔離與供電恢復的平滑銜接。一方面，采用“先合后斷”的切換邏輯，在切斷故障區域的同時，快速合上備用供電鏈路，保障非故障區域負荷持續供電，例如，某線路故障時，快速切斷故障線路開關，同時合上備用線路開關，實現供電無縫切換；另一方面，結合儲能系統，在故障隔離過程中，由儲能系統臨時支撐非故障區域電壓頻率，避免電壓頻率波動過大，確保供電質量，待故障隔離完成后，再恢復正常供電模式。

四、系統集成設計：自適應保護與故障隔離的協同運行

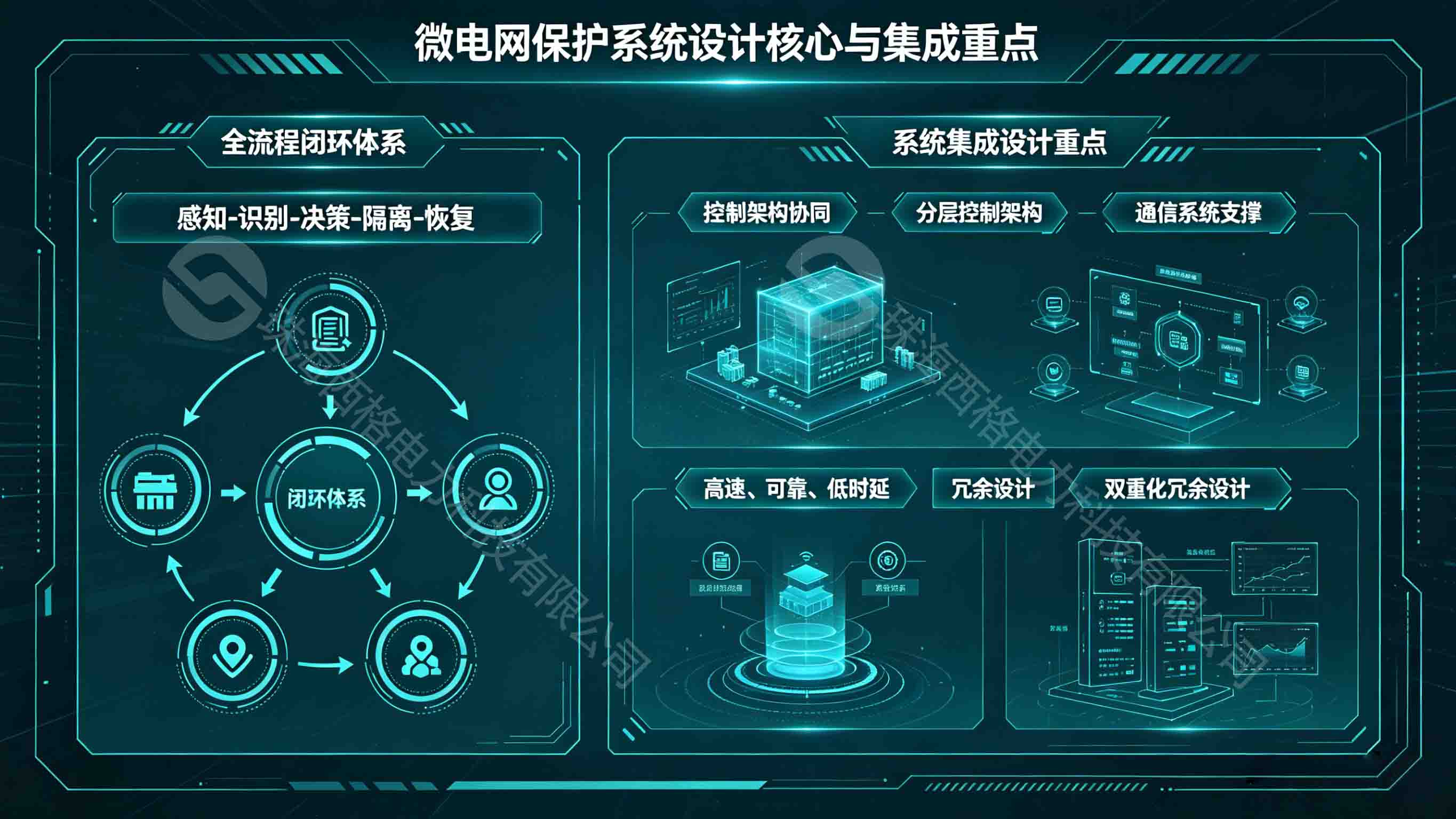

微電網保護系統的設計核心，是實現自適應保護與故障隔離的協同運行，構建“感知-識別-決策-隔離-恢復”的全流程閉環體系，確保故障發生時，能夠快速、精準、高效地完成保護動作與故障隔離，最大限度降低故障影響。其系統集成設計重點包括三個方面：

• 一是控制架構協同 ，采用“分層控制架構”，底層為本地保護單元，負責實時感知、本地故障識別與快速隔離；中層為協同控制單元，負責各本地保護單元的信息交互與協同決策，調整保護定值與隔離策略；上層為全局控制中心，負責全系統運行狀態監測、故障統籌調度與供電恢復指揮，實現自適應保護與故障隔離的協同聯動。
• 二是通信系統支撐 ，構建“高速、可靠、低時延”的通信網絡，采用IEC 61850、Modbus TCP等標準化通信協議，實現保護單元、隔離設備、控制中心之間的信息實時交互，確保故障識別、定值調整、隔離動作的快速響應，通信時延控制在50ms以內，避免因通信延遲導致故障擴大。
• 三是冗余設計 ，為提升保護系統的可靠性，采用“雙重化冗余設計”，核心保護單元、隔離設備、通信鏈路均設置冗余備份，當某一設備或鏈路故障時，冗余設備快速投入運行，避免保護系統失效；同時，引入故障自愈技術，故障隔離完成后，自動檢測非故障區域供電狀態，快速恢復供電，提升系統供電可靠性。

五、典型應用案例：自適應保護與故障隔離方案的落地成效

自適應保護與故障隔離方案已在多種類型微電網場景中落地應用，結合不同場景的運行特性，實現了故障精準識別、快速隔離，有效提升了微電網供電可靠性，為行業提供了可復制、可借鑒的實踐經驗。

（一）工業園區交直流混合微電網案例

某工業園區交直流混合微電網項目，整合光伏3MW、儲能1.5MWh、直流負荷1.2MW、交流負荷2MW，采用交直流混合拓撲，存在并網與孤島兩種運行模式，新能源出力波動大，傳統保護系統頻繁出現誤動、拒動問題。該項目采用自適應保護與故障隔離方案，核心設計包括：部署全域感知網絡，實時采集系統運行參數與故障特征；采用融合小波變換與BP神經網絡的故障識別算法，實現短路、接地等故障的精準識別；動態調整保護定值，適配并網/孤島兩種運行模式；選用固態斷路器與智能負荷開關，構建分層故障隔離體系，實現故障就近隔離。

項目落地后，故障識別準確率達99.8%，保護動作響應時間縮短至8ms，故障隔離時間≤20ms，故障影響范圍縮小至單個設備或線路，非故障區域供電不受影響，供電可靠性從99.5%提升至99.95%，徹底解決了傳統保護誤動、拒動的痛點，保障了工業園區生產負荷的穩定供電。

（二）海島離網型微電網案例

某海島離網型微電網項目，依賴“風光儲”多能互補供電，負荷分散，無大電網支撐，對保護系統的可靠性與快速性要求極高。該項目采用自適應保護與故障隔離方案，針對海島微電網短路電流幅值小、故障發展快的特點，優化自適應保護算法，動態調整保護定值，提升故障識別精度；選用小型化固態斷路器與聯絡開關，構建“本地隔離+全局協同”的隔離體系，故障時快速切斷故障區域，同時由儲能系統支撐非故障區域供電，實現無縫切換。

項目運行后，成功應對了光伏出力波動、設備故障等多種場景，故障隔離成功率達100%，未發生因故障導致的全島停電事件，供電可靠性達99.96%，為海島離網型微電網的安全穩定運行提供了可靠保障。

六、發展趨勢：微電網保護系統的智能化與標準化升級

隨著微電網向規?；?、復雜化、智能化方向發展，自適應保護與故障隔離技術將朝著“更智能、更高效、更標準化”的方向升級，進一步提升微電網保護系統的適配性與可靠性，支撐新型電力系統建設。

• 一是智能化升級 ，融合AI大模型與數字孿生技術，構建微電網保護系統數字孿生模型，模擬不同故障場景下的保護動作與故障隔離效果，優化保護策略與隔離方案；通過AI算法自主學習微電網運行特性，實現保護定值與隔離策略的自主優化，提升系統的自適應能力與抗擾能力。
• 二是協同化升級 ，實現微電網保護系統與調度系統、運維系統的協同聯動，故障發生時，不僅實現快速保護與隔離，還能同步推送故障信息、自動生成運維方案，縮短故障恢復時間；同時，推動多微電網之間的保護協同，實現跨微電網故障的協同識別與隔離，提升區域能源系統的可靠性。
• 三是標準化完善 ，統一自適應保護與故障隔離的技術標準、通信協議、設備接口，解決不同廠家設備兼容性問題，降低項目落地成本與運維難度；制定微電網保護系統設計、測試、驗收標準，規范行業發展，推動自適應保護與故障隔離技術的規模化應用。
• 四是直流化適配 ，針對交直流混合微電網、直流微電網的發展需求，優化自適應保護算法與故障隔離設備，適配直流故障的特征，提升直流微電網保護的可靠性與快速性，推動直流微電網的規?；l(fā)展。

微電網保護系統的設計，核心是破解“動態運行特性與固定保護模式”的矛盾，自適應保護與故障隔離技術的融合應用，為這一矛盾提供了最優解決方案。通過實時感知系統運行狀態、動態調整保護策略，實現故障精準識別；通過科學的隔離設備選型與策略設計，實現故障快速隔離、最小范圍影響，二者協同構建了適配微電網動態特性的全場景保護體系，為微電網安全穩定運行提供了堅實支撐。

隨著新型電力系統建設的不斷推進，微電網的應用場景將更加廣泛，運行特性將更加復雜，對保護系統的要求也將不斷提升。未來，通過持續的技術創新與標準化完善，自適應保護與故障隔離技術將不斷升級，逐步實現智能化、協同化、標準化，推動微電網保護系統向“精準、快速、可靠、高效”方向發展，為分布式新能源高效消納、微電網規?；占疤峁┯辛ΡＵ希π滦碗娏ο到y(tǒng)建設與“雙碳”目標落地。
