Part 01 SiP系統級封裝：在有限空間里，釋放更多算力

在嵌入式視覺、邊緣計算與智能設備快速發展的今天，對很多工程師來說，一個現實的問題越來越明顯：算力在增長，但板級空間、功耗與供應鏈復雜度卻在不斷受限。

基于易靈思成熟的16nm鈦金系列FPGA，為解決上述問題，現已推出多款SiP產品，充分適應不同的DRAM/Flash組合需求。

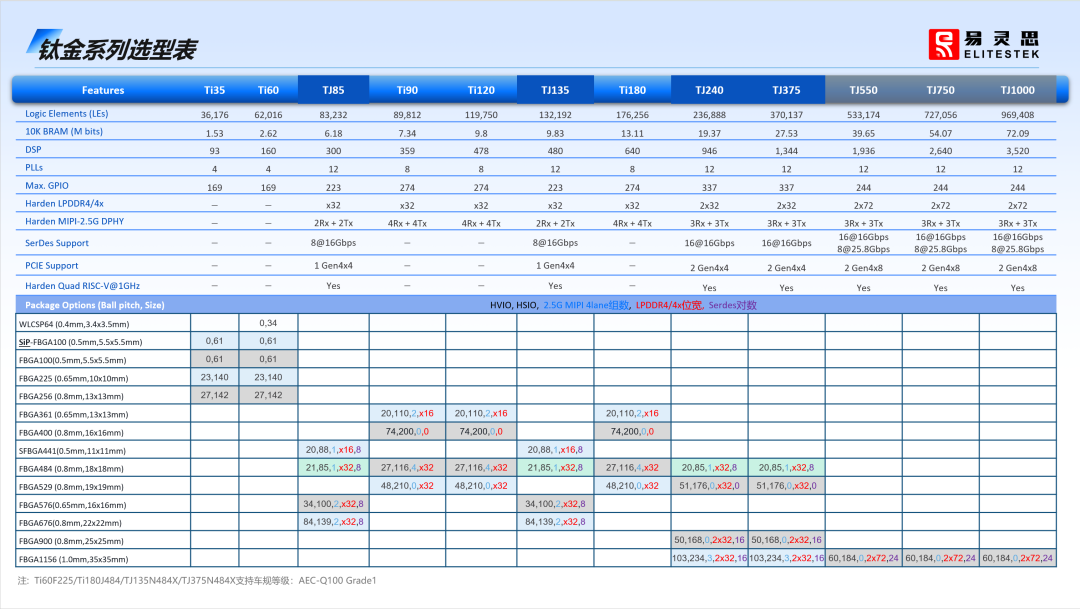

易靈思16nm鈦金系列選型表

Part 02 什么是SiP系統級封裝?

SiP(System-in-Package)系統級封裝技術，將FPGA與存儲器(如DRAM、Flash 等)集成于同一緊湊封裝之中，實現“芯片級系統化”。

相比傳統分立設計，SiP帶來的改變非常直接：

不再需要復雜的板級存儲布線

芯片間互聯路徑極短，高速數據傳輸獲得保障

系統集成度提升使得單板尺寸大幅縮小

最終形成一個特點鮮明的系統單元：

更小的面積，更高的性能，更簡單的設計

Part 03 易靈思16nm鈦金系列SiP FPGA產品矩陣

Ti125M225

Elitestek TJ-Series

作為鈦金系列新產品，Ti125M225將會集成256Mbit SPI Flash、2顆256Mbit HyperRAM顆粒，為嵌入式視覺與基于傳感器的系統提供高效計算平臺，適用于物聯網、機器人、工業自動化及智能設備等場景，將會在7月份提供首批樣片。

核心優勢：

單片形成最小系統，簡化PCB設計

封裝尺寸僅為8x8mm

新一代HSIO：支持多組2.5Gbps MIPI D-PHY接口，1.8Gbps LVDS

SEU(單粒子翻轉)糾錯能力：提升系統可靠性

TJ135D576SXElitestek TJ-Series

TJ135D576SX集成2Gb LPDDR4/4x和256Mbis SPI Flash，同時支持8對16Gbps SerDes接口，為便攜式通信、視頻圖像處理與汽車ADAS提供高性能與高靈活性連接能力。

核心優勢：

低延遲內存訪問：支持32位寬的3.2Gbps LPDDR4x數據速率

封裝面積為16x16m，功耗水平可低至1-2W

豐富高速接口：支持PCIe Gen4、10Gb Ethernet以及SGMII、PMA直連等高速串行接口

TJ180A484S

Elitestek TJ-Series

TJ180A484S鈦金系列FPGA 集成2Gb LPDDR4x，提供176K邏輯單元、2.5G MIPI硬核，采用15x15mm緊湊封裝，實現高性能與低功耗平衡。

核心優勢：

內建內存架構：打造完整視覺處理系統

高速數據訪問：支持實時響應應用

節能緊湊設計：顯著釋放PCB空間

Ti60F100S3F2Elitestek TJ-Series

Ti60F100S3F2 FPGA結合邏輯計算與存儲能力，為攝像頭與多傳感器系統提供高效處理平臺，廣泛應用于物聯網、熱成像、工業攝像頭、機器人及智能設備等領域。

核心優勢：

小體積：封裝尺寸僅有5.5x5.5mm

內置256Mbit HyperRAM顆粒，數據帶寬為8Gbps

內置16Mbit SPI Flash，可以用于比特流加載和RISC-V程序存儲

FL60

Elitestek TJ-Series

FL60集成Ti60 FPGA與2Gb DDR3L內存，采用12×12mm緊湊SiP封裝，在極小空間內實現高性能計算與低功耗運行，適用于紅外成像、移動設備、邊緣計算與AIoT等場景。

核心優勢：

超低功耗 + 小尺寸設計：支持設備長期在線運行

高度集成SiP架構：減少外圍器件，提高系統效率

豐富I/O接口：支持多傳感器與復雜外設擴展

Part 04 總結：易靈思16nm鈦金系列合封產品的核心價值

01應對存儲供應鏈不確定性

傳統系統中，F(xiàn)PGA與外部存儲分離設計，不僅增加選型復雜度，也容易受到供應鏈波動影響。

SiP將關鍵存儲資源集成封裝內，讓系統設計更簡單，也更可控：

減少外部器件依賴

降低器件選型風險

提升系統長期供貨穩定性

02提升信號完整性與系統性能

在高速數據處理系統中，F(xiàn)PGA與存儲之間的PCB走線往往是性能瓶頸來源。

SiP通過芯片級集成，數據更快，系統也更穩：

顯著縮短數據通路

降低傳輸延遲

提升高速信號穩定性

03大幅降低板級設計復雜度，實現小型化

傳統設計中，DRAM、Flash、FPGA布局占用大量PCB面積，并帶來復雜布線挑戰。

SiP方案讓“高性能系統小型化”成為現實。：

單封裝集成多芯片功能

減少外圍器件數量

顯著縮小PCB面積

04面向多場景的系統級能力

依托不同存儲組合(LPDDR4x / DDR3 / HyperRAM / Flash)，SiP方案可覆蓋多種應用需求：

嵌入式視覺與AI推理

工業自動化與機器人

汽車電子系統

醫療影像與便攜設備

高速數據采集與處理系統

無論是算力密集型場景，還是成本敏感型設計，都可以找到易靈思對應的SiP方案。

如果您也需要小型化+高算力+高靈活性的芯片方案，希望規避存儲芯片帶來的供應鏈周期波動，請與我們聯系。

易靈思公司介紹

易靈思是一家國產FPGA公司，總部位于深圳前海。公司憑借自主可控的Quantum硬件架構，采用邏輯和路由可以互換的XLR結構，實現了創新的產品設計與軟件算法，使得FPGA產品具備低功耗、小體積、高密度、高性能等優勢。已量產的40nm Trion系列及16nm鈦金系列 FPGA產品，廣泛應用于機器視覺、顯示、工業控制、醫療、汽車、AI和通信等終端領域。

重要產品

鈦金系列FPGA具有增強的Quantum架構，16nm工藝，35K至1,000K邏輯單元，超高性能 300-500MHz，封裝最小可至3.5mm*3.4mm@60K LE，功耗低至競爭對手的1/4，硬核資源豐富，最新產品Ti125現已上市。
