航空燃油泵作為飛機燃油系統中的核心動力元件，承擔著將燃油從油箱持續、穩定地輸送至發動機燃燒室的關鍵任務，其運行可靠性與工作性能直接關系到飛機的飛行安全與作戰效能。隨著現代航空工業的快速發展，對于燃油泵在高空、低溫、低壓等極端環境下的適應能力提出了更為嚴苛的要求。液環-離心式航空燃油泵作為一種特殊的復合式燃油泵結構，將離心泵與液環泵進行串聯布置，其中液環泵位于離心泵的后方。在泵組啟動的初始階段，液環泵利用泵腔內留存的部分燃油作為工作介質，通過葉輪的高速旋轉在泵腔內形成具有一定厚度的液環，從而在泵的進口區域建立起必要的真空度，將吸入管路及泵腔內部存留的空氣有效抽出，最終實現燃油泵的自吸功能。然而需要指出的是，由于航空燃油泵長期運行于高轉速、高空的復雜工作環境條件下，泵體內部極易誘發空化現象，這使得液環-離心式航空燃油泵在自吸過程中呈現出氣、汽、液三相耦合的復雜流動特征。目前，學術界與工程界對于該類復合式燃油泵在自吸瞬態過程中的內在流動機理及其自吸特性的演化規律尚未形成系統深入的認識，這在一定程度上制約了其自吸性能的進一步優化與提升。

一、航空離心泵研究背景與現狀綜述

關于離心泵自吸特性的研究，國內外學者已經開展了大量卓有成效的工作。ZHANG及其研究團隊通過數值模擬手段系統分析了氣液分離室容積及回流孔幾何參數對泵自吸性能的影響規律，研究發現氣液分離室容積的最小化設計有助于泵率先完成自吸過程，而較大尺寸的回流孔則能夠顯著提升氣體的排出效率。JI等人則重點關注了回流孔面積變化對泵自吸性能的影響機制，其研究結果表明回流孔面積主要作用于泵在振蕩排氣階段的自吸性能表現，而對揚程特性的影響相對有限。WANG等學者通過模擬不同回流孔徑向布置位置條件下的泵自吸過程，揭示了將回流孔設置于較小徑向位置能夠有效改善泵的自吸性能。李紅及其合作者針對外混式自吸泵在不同隔舌間隙條件下的自吸過程開展了系統的可視化試驗研究，試驗觀測結果顯示隔舌間隙尺寸的減小有助于降低進入蝸殼擴散段區域的氣泡直徑，從而縮短泵的自吸時間。楊迎港等研究人員對不同轉速條件下離心泵自吸過程中的流動特征進行了可視化試驗分析，深入探討了轉速參數與自吸性能之間的內在關聯關系。JI等人研究了泵的安裝高度對其自吸性能的影響規律，結果表明隨著安裝高度的增加，自吸時間呈現顯著的延長趨勢。WU及其研究團隊采用高速攝像技術對離心泵自吸過程中氣泡的運動特性及空間分布特征進行了精確測量，探討了轉速及回流孔位置等因素對自吸性能的影響機制。劉建瑞等學者分析了射流式自吸離心泵中射流噴嘴幾何參數對泵自吸性能的影響規律。LI等人采用數值模擬與試驗測試相結合的研究方法，分析了三種不同導葉結構方案對射流式自吸泵自吸性能的影響，研究結果顯示當導葉后擋板安裝于適當位置時，泵腔內的氣液分離效果得到顯著提升。上述已有研究成果主要聚焦于氣液混合式自吸泵的自吸性能及其內部流動特性分析，這些工作為本文所開展的液環-離心式自吸泵自吸性能研究提供了重要的理論基礎與技術參考。

在航空燃油泵內部流動特性與性能優化研究方面，熊英華等學者基于替代燃料物性參數及考慮旋轉修正的k-ε湍流模型對航空燃油泵的空化特性進行了數值分析，研究結果表明溫度因素對泵的空化性能具有一定程度的影響，而轉速變化對空化性能的影響則更為顯著。ZHAO等人采用計算建模方法對航空燃油泵內部的空化特性開展了系統研究，并基于代理模型對泵的關鍵結構參數進行了優化設計，研究結果顯示數值計算結果與試驗數據具有較好的一致性，泵內空化區域主要分布在誘導輪的進口區段，代理模型優化結果能夠獲得更優的空化性能表現。ZHOU等學者基于響應面法與多目標遺傳算法研究了飛行高度和流量參數對離心式航空燃油泵性能的影響規律，研究發現給定飛行高度條件下，隨著流量的增加葉輪的增壓能力呈現下降趨勢，但泵的效率得到顯著提升。李婉琦等研究人員通過數值模擬分析了不同介質溫度和飛行高度條件下航空燃油泵的吸油特性，研究結果表明介質溫度與工作高度對燃油泵的吸油性能具有顯著影響。王曉宇等人對液環式航空燃油離心泵內部的流動特性進行了數值研究，研究發現液環泵是整個燃油泵能量消耗的主要部位。張嶺等學者基于混合多相流模型對液環式航空燃油離心泵的自吸過程開展了數值分析，研究表明泵的吸氣與排氣過程主要集中在自吸過程的前期和中期階段。盡管上述研究工作在航空燃油泵內部流動及高空適應性特性方面取得了積極進展，但針對液環-離心式航空燃油泵在自吸瞬態過程中的復雜流動機理及其自吸特性演化規律的系統研究仍相對匱乏。

基于上述研究背景，本文以某型液環-離心式航空燃油泵為研究對象，采用數值模擬方法對其自吸過程中的內部氣液兩相流動進行系統分析，深入揭示泵內部復雜多相流動與自吸特性之間的內在關聯關系，闡明高空環境條件對泵自吸性能的影響機理，以期為高性能液環-離心式航空燃油泵的設計優化與工程應用提供理論依據與技術支撐。

二、數值模型與計算方法

2.1 幾何模型與計算域網格劃分

本文所介紹的研究對象為某型液環-離心式航空燃油泵，該泵采用離心泵與液環泵串聯布置的結構形式，其中液環泵安裝于離心泵的下游位置。在燃油泵啟動過程中，液環泵以泵腔內殘留的燃油作為工作介質，利用葉輪的高速旋轉作用在泵體內部形成具有一定厚度的液環，從而在泵的進口區域建立起必要的真空度，將燃油泵吸入管路及泵腔內部存留的空氣逐步排出，最終實現燃油泵的自吸功能。為了系統研究該泵的自吸特性，本研究選取自吸高度hz為450 mm建立完整的系統分析模型。

采用Creo三維建模軟件對燃油泵系統的全部計算域進行精確幾何建模。系統的計算域組成包括進口管段、出口管段、離心泵主體、液環泵主體、后腔體、腔室1、腔室2以及用于連接腔室1和腔室2的連接腔通道。為了確保數值計算結果的精度與可靠性，本研究采用ICEM網格劃分軟件對燃油泵的整個計算域進行高質量的六面體結構網格劃分。經過網格無關性驗證分析，最終確定的全流場計算域網格總數約為296萬，其中離心泵區域的網格數量為76萬，液環泵區域的網格數量為68萬，其余部件區域的網格數量為152萬。

2.2 數值模型及邊界條件設置

本研究中所抽送的介質為航空煤油，其物性參數設定如下：介質溫度為298 K，摩爾質量為167.31 g/mol，密度為780 kg/m3，動力黏度為0.0024 kg/(m2·s)。數值模擬工作采用ANSYS Fluent軟件平臺進行，針對燃油泵自吸過程中的復雜氣液兩相流動特征進行三維瞬態數值求解。在綜合考慮計算效率與求解精度的前提下，本研究選取RNG k-ε模型作為湍流模型。相較于大渦模擬模型和分離渦模擬模型，RNG k-ε模型具有更高的計算效率，而與標準k-ε模型及Realizable k-ε模型相比，該模型在處理高應變率、大曲率流動以及強旋轉流動問題方面表現出更為顯著的優勢。

對于氣液兩相流動的模擬，本研究采用流體體積函數模型進行追蹤和捕捉。該模型通過求解各相體積分?jǐn)?shù)的連續方程來確定相界面的位置與運動規律。泵系統管路進口邊界條件設置為壓力進口，其壓力值根據不同飛行高度條件下的大氣環境壓力進行給定。需要說明的是，在實際運行過程中燃油泵出口安裝有單向閥，該閥門的開啟壓力設定為1.5 kPa。在數值計算過程中，首先將單向閥位置設置為固體壁面邊界，并實時監測該壁面的壓力值，當監測壓力達到1.5 kPa的開啟壓力時，將出口邊界條件切換為壓力出口，出口壓力同樣根據不同飛行高度下的大氣環境壓力進行設定。

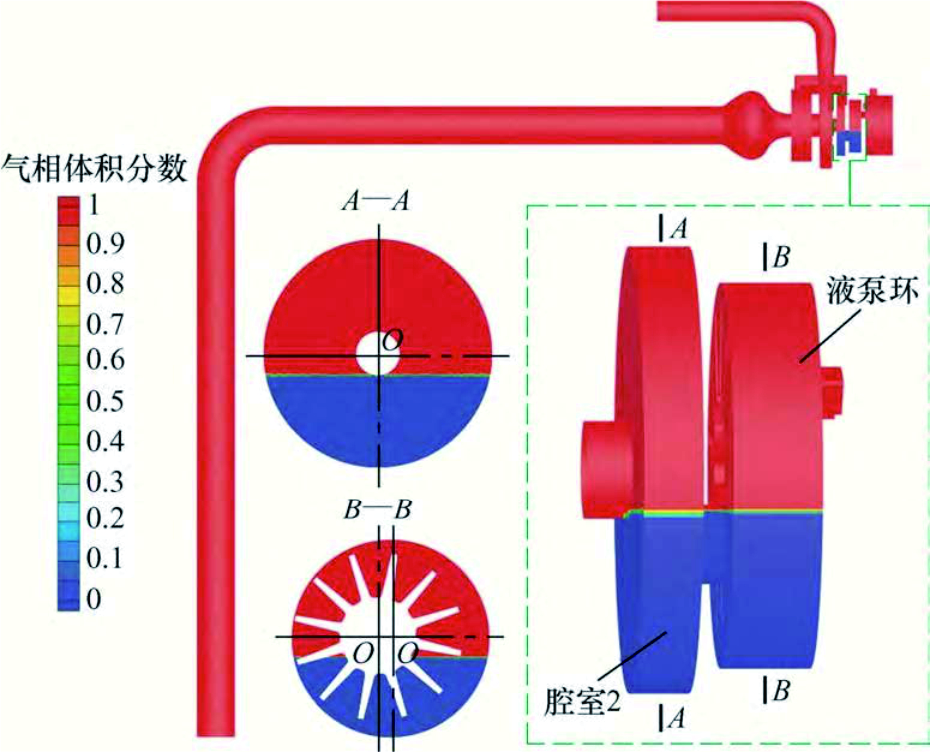

轉子與靜子之間的相對運動及相互作用采用滑移網格技術進行處理。速度與壓力的耦合求解采用PISO算法，該算法具有良好的收斂性能與計算效率?？紤]到燃油泵停機后液體主要儲存于腔室2和液環泵的泵腔內部，且液體的最高液位與腔室2的軸孔底部位置相切，因此在計算初始化過程中，以腔室2的軸孔底部位置為參考基準，在腔室2及液環泵區域內設置初始液相區域，泵系統的其余區域則初始化為氣相。非穩態計算的時間步長設定為8×10?? s，以保證能夠充分捕捉自吸過程中的瞬態流動特征。需要說明的是，本研究在計算過程中暫不考慮泵啟動階段轉速的變化，燃油泵的轉速恒定設置為7 500 r/min。

2.3 計算方法驗證

為了驗證本研究計算域網格數量選取的合理性與可靠性，本研究對不同網格密度條件下的泵揚程系數進行了計算分析。分別對網格數量為52萬、101萬、125萬、152萬、235萬及296萬的網格模型進行了揚程系數計算，系統分析了揚程系數隨網格數量增加的變化趨勢。計算結果表明，隨著網格數量的逐步增多，揚程系數呈現先減小后趨于穩定的變化特征。當網格數量超過152萬之后，揚程系數的變化幅度小于1%?；谏鲜鼍W(wǎng)格無關性驗證分析結果，本研究最終選取的296萬網格數量能夠充分滿足計算精度與計算效率的雙重要求。

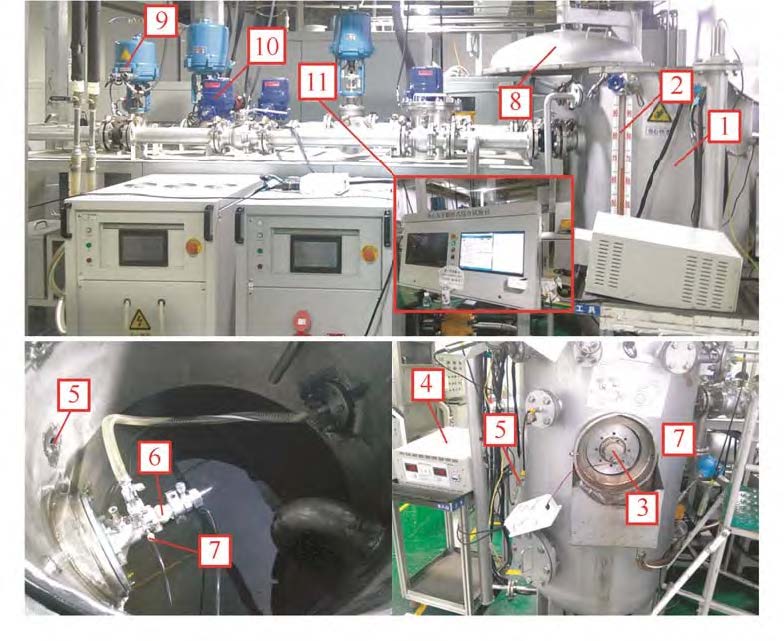

為進一步驗證本研究數值模擬方法的合理性與準確性，開展了液環-離心式航空燃油泵的試驗研究工作。試驗系統主要由燃油泵、油罐、28 V直流電源、進出口管路、電動閥、壓力傳感器、流量計以及控制臺等組成。其中電動閥型號為DEDLP-16P-B，行程為16 mm；壓力傳感器型號為KYB18 G05M1P2Ci-Ⅰ，測量范圍為-0.1至0.5 MPa，測量精度為±0.25%；流量計型號為CL-10，測量范圍為138至3 000 L/h，測量精度為±1.5%。在試驗測試過程中，通過向油罐內充油或放油來調整罐內液位高度，確保試驗條件下的自吸高度與數值模擬設定值保持一致。通過調節電動閥的開度來測試燃油泵在不同流量工況下穩定排液時的功率、揚程等外特性性能參數。

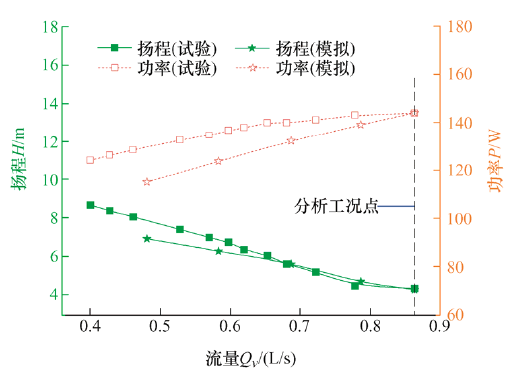

通過對燃油泵外特性參數的試驗結果與數值計算結果進行系統對比分析可以發現，隨著流量的增大，泵的揚程呈現逐漸減小的變化趨勢，而軸功率則呈現逐漸增大的變化趨勢。與試驗結果相比較，揚程和軸功率的計算誤差隨流量的增大而逐漸減小。揚程的最大相對計算誤差為8.9%，最小相對誤差為3.3%；軸功率的最大相對計算誤差為11.2%，最小相對誤差為0.1%。產生小流量工況下計算誤差相對較大的主要原因在于，小流量條件下泵內的流動結構更為復雜多變，本研究中所采用的網格尺度及時間尺度尚不足以完全捕捉泵內復雜多變的細微流動結構。但從泵外特性的整體變化趨勢以及計算相對誤差的數值來看，本研究采用的數值方法基本合理可行。為了更為準確地反映燃油泵的自吸特性，本文選擇閥門全開狀態下燃油泵自吸特性的計算結果進行后續深入分析。

三、燃油泵自吸特性分析

3.1 自吸過程的三階段劃分及其氣相體積分?jǐn)?shù)演化特征

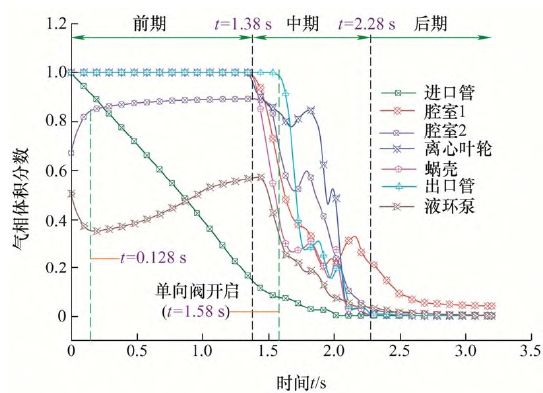

基于地面環境條件下，即標準大氣壓為101 325 Pa的燃油泵自吸過程數值計算結果，本研究對燃油泵的自吸特性進行了系統分析。通過對燃油泵自吸過程中主要過流部件內氣相體積分?jǐn)?shù)的變化進行分析，根據各個過流部件內氣相體積分?jǐn)?shù)的變化特征，將整個自吸過程劃分為前期、中期及后期三個特征階段。其中前期階段定義為泵啟動開始至離心葉輪入口開始進入油液的時間區間，此處以監測離心葉輪內氣相體積分?jǐn)?shù)等于99%作為判定基準；中期階段定義為離心葉輪開始進入油液至泵內氣體基本被排盡的時間區間，此處以監測離心泵出口段內的氣相體積分?jǐn)?shù)等于1%作為判定基準；后期階段定義為中期階段結束至燃油泵實現穩定供油的時間區間。

從氣相體積分?jǐn)?shù)的變化特征來看，前期和后期階段的曲線并未出現明顯的波動特征，表明這兩個階段內的流動相對較為穩定。而在中期階段，腔室1、腔室2、離心泵以及出口管內的氣相體積分?jǐn)?shù)均出現明顯的振蕩現象，其根本原因在于該階段上述過流部件內部出現了復雜劇烈的氣液摻混過程。具體分析來看，在自吸前期的初始階段，即t=0至0.128 s時間范圍內，腔室2中的氣相體積分?jǐn)?shù)呈現上升趨勢，而液環泵內的氣相體積分?jǐn)?shù)則呈現下降趨勢。這一現象的產生機理在于：泵啟動之后，在葉輪的旋轉作用下液環泵內逐漸形成液環結構，導致泵進口區域建立真空，將腔室2中的一部分液體抽吸進入液環泵內，使得液環泵內的氣相空間被液相所占據，與此同時腔室2內的液相減少、氣相相應增多。

在自吸前期階段稍后的t=0.128至1.38 s時間范圍內，液環泵內的氣相體積分?jǐn)?shù)呈現上升趨勢。產生這一變化的原因在于該階段有一部分工作油液隨著被排出的氣體一起從液環泵出口排出泵外，導致泵內油液產生一定的損失，氣相含量相應增多。進入自吸中期階段后的t=1.38至1.58 s時間范圍內，隨著油液進入離心泵內部，除進、出口管路之外其余各過流部件內的氣體含量呈現快速下降的趨勢，這表明進入的油液占據了大量的氣相空間，將氣體逐步驅趕排出。在t=1.58至2.28 s時間范圍內，氣相體積分?jǐn)?shù)曲線呈現明顯的振蕩下降特征，這充分表明該階段泵內出現了劇烈的氣液摻混現象。當時間推進至t=2.28 s之后，出口管內的含氣率降低到1%以下，標志著自吸過程進入到后期階段。在這一階段內，各過流部件內的含氣量基本呈現平穩變化趨勢，此時燃油泵已經實現穩定供油，自吸過程宣告完成。

3.2 自吸過程中軸平面內的氣液兩相流及速度分布特征

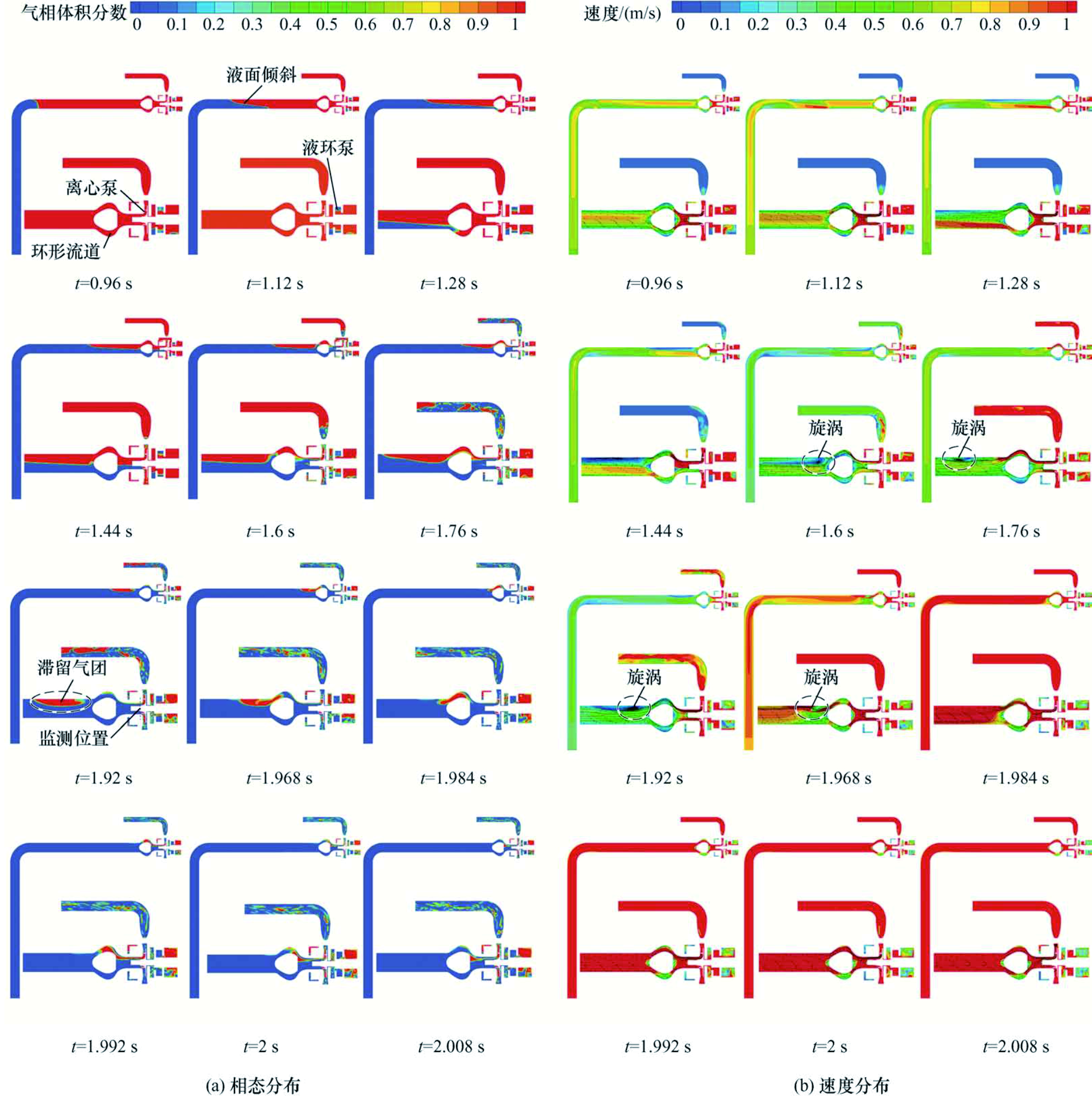

通過對燃油泵自吸過程中軸平面內的氣液兩相流分布及速度分布特征進行深入分析可以發現，在自吸前期階段，系統管路及燃油泵內部的氣液分界面較為清晰明顯，離心泵及液環泵內并未出現顯著的氣液摻混現象。當油液在液環泵所建立的真空作用下逐漸爬升至水平管段后，由于管內油液的流動速度相對較小，油液在自身重力的作用下導致管底部的流動速度較管頂部更高。這一速度差異使得管底部的油液率先到達離心泵葉輪的入口區域。當葉輪進口逐漸被油液充滿后，油液開始沿環形流道的頂部區域進入，這一流動過程有效阻隔了管頂部尚未排出的氣體，從而在管路頂部形成了滯留氣團。

進一步分析t=1.6至1.984 s時間范圍內的流速分布特征可以看出，在環形流道頂部油液的阻隔作用下，滯留氣團內部形成了明顯的旋渦結構。隨著自吸過程的持續推進，這些旋渦結構逐漸與主流流動一起被排出管路系統。在自吸中期t=1.6至2.008 s時間范圍內，隨著油液逐步進入離心葉輪區域，離心泵、液環泵及出口管路內均出現了顯著的氣液摻混現象，流動的非穩態特性顯著增強。這一現象與前述自吸中期氣相體積分?jǐn)?shù)曲線的振蕩特征具有很好的對應關系。隨著自吸時間的繼續推進，上述流道內的氣液摻混程度逐漸減弱，流動趨于穩定。

3.3 離心泵與液環泵軸垂面上的氣液兩相流分布特征

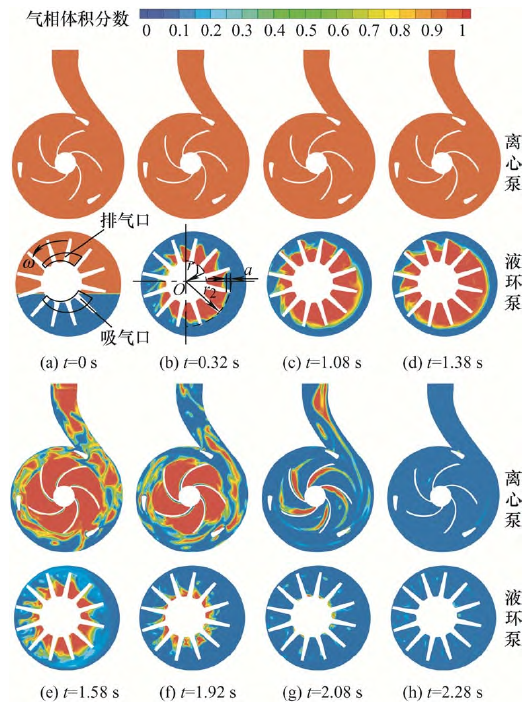

對自吸過程中燃油泵離心泵部分和液環泵部分軸垂面上的氣液兩相流分布進行分析可知，在自吸前期即t=0至1.38 s階段，離心泵內尚未進入液體，而液環泵腔體內存儲的油液在葉輪的高速旋轉作用下呈現明顯的氣液分離狀態，形成了穩定的液環結構。隨著自吸時間的推進，液環泵內的液量逐漸減少，同時導致泵內葉片淹沒深度a呈現逐漸減小的趨勢。這里需要指出的是，在液環泵內液量合適的條件下，葉片淹沒深度直接決定著泵的理論吸氣流量。

對于給定的液環泵，當幾何參數確定、轉速一定時，泵的理論吸氣流量?jī)H由葉片淹沒深度a決定，亦即由液環內表面的徑向尺寸決定。在保證葉片具有一定淹沒深度的條件下，即滿足a大于零的條件時，當a減小時液環內表面的半徑相應增大，理論吸氣流量qth隨之增大。在自吸中期t=1.58至1.92 s階段內，油液逐漸進入離心泵內部，導致離心泵內出現顯著的氣液摻混現象。與此同時，離心泵內的油液在液環泵真空作用下也被抽吸進入液環泵內，導致液環泵內部的液環厚度有所增厚。在t=2.08至2.28 s階段內，離心泵和液環泵內的氣體含量逐漸減少，燃油泵逐漸進入穩定的排液階段。

3.4 自吸過程中流量及軸功率變化特性

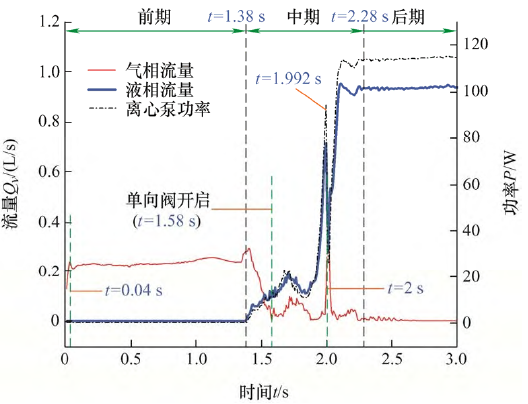

為了深入分析燃油泵在自吸過程中的流量及軸功率變化特性，本研究對自吸過程中離心泵葉輪進口的氣液兩相流量以及離心泵軸功率、液環泵出口的氣液兩相流量以及液環泵軸功率的變化進行了系統監測。從離心泵葉輪進口的氣液兩相流量及泵軸功率變化分析來看，在自吸前期階段離心葉輪的進口液量及泵的軸功率變化均十分微小。在t=0至0.04 s時間階段內，葉輪進口氣量呈現快速上升趨勢。產生這一現象的原因在于，在此時間段內液環泵腔體內的油液在葉輪高速旋轉作用下形成液環，在泵進口建立真空的同時開始抽吸前置管路內的空氣，使得離心葉輪入口區域的氣體加速進入，流量迅速上升。

在此之后的t=0.04至1.38 s時間范圍內，液環泵進入穩定排氣階段，進入離心葉輪進口的氣體流量也呈現相對穩定的變化趨勢。進入自吸中期的t=1.38至1.58 s時間范圍內，隨著油液進入離心葉輪的進口區域，導致氣體流量逐漸減小，液體流量則逐漸增大。值得特別關注的是，當離心泵出口單向閥在t=1.58 s時刻打開后，離心葉輪進口的液體流量和氣體流量均出現先明顯增大后逐漸減小的變化趨勢。這一現象的產生機理在于：當出口單向閥打開的瞬間，離心葉輪入口的液體和氣體由于流體慣性作用呈現加速運動狀態，導致流量快速上升；當離心泵出口流動趨于穩定之后，液體和氣體的流量又逐漸下降。

隨著中期階段的進一步推進，液體流量在快速上升的過程中于t=1.992 s時刻出現突然下降，而氣體流量在穩定波動的基礎上于t=2 s時刻呈現快速上升的趨勢。出現這種現象的根本原因在于管路內滯留氣團的影響，當滯留氣團開始進入葉輪區域時，導致葉輪進口的液量急劇下降而氣量急劇上升；當滯留氣團被完全排出之后，泵又恢復到正常的排液狀態。在自吸后期階段，離心葉輪進口的氣體流量在0 L/s附近波動，液體流量則在0.86 L/s附近波動。從整個自吸過程中離心泵軸功率曲線的變化趨勢來看，離心泵軸功率與液體流量的變化趨勢基本一致，這表明在燃油泵自吸過程中離心泵的軸功率大小主要由泵內的液體流動所主導。

對燃油泵自吸過程中液環泵出口的氣液流量及其軸功率的變化分析表明，在t=0至0.04 s階段，液環泵內液環成形，真空建立，導致抽送氣體出現慣性加速，此時間范圍內氣量快速上升。在自吸前期t=0.04至1.12 s時間范圍內，液環泵出口的氣量隨自吸時間呈現緩慢增大的趨勢，而在t=1.12至1.38 s范圍內，氣量隨自吸時間逐漸減小。這一變化規律的成因在于：在t=0.04至1.12 s范圍內，液環泵在排氣過程中逐漸有液體排出泵外，導致液環內表面增大，泵的理論吸氣流量變大，氣量呈現緩慢上升趨勢；而在t=1.12至1.38 s范圍內氣量下降的原因在于隨著泵內的液體進一步排出，液環泵腔體內的液量減少，液環的密封效果變差，導致氣量下降。

液環泵軸功率在自吸前期階段的t=0.04至1.38 s范圍內隨自吸時間呈現先增大后減小的變化趨勢。這一現象的成因在于：液環泵建壓后將腔室2中留存的液體吸入泵腔內，導致泵腔內液量增大，軸功率相應增大；隨著自吸過程的進一步推進，液環泵腔體內的液體逐漸從排氣口流出，導致腔體內液量減小，軸功率相應減小。在自吸中期階段，t=1.38至1.58 s范圍內流出液環泵出口的氣體流量急劇減小，泵的軸功率急劇增大。由于離心泵出口單向閥瞬間打開導致的流體加速效應，使得液環泵排氣流量在t=1.68 s附近出現明顯的波動現象。自t=1.68 s至排液穩定的時間范圍內，液環泵出口的排液量進一步增大后呈現穩定變化趨勢。而在自吸中期的t=1.68至2.28 s范圍內，軸功率呈現不穩定波動且波動平均值呈逐漸下降的趨勢，進入自吸后期即t=2.28 s之后則呈現穩定波動。軸功率出現上述現象的原因在于：自吸中期階段液體逐漸進入液環泵泵腔內，在腔體內產生復雜的氣液摻混，導致泵內流動復雜，軸功率呈現不穩定波動；隨著液體的持續進入，泵腔內的氣體逐漸被排盡，氣液摻混程度減弱，軸功率逐漸趨于穩定波動。

3.5 自吸過程中內部典型位置的壓力脈動特征

為了進一步研究燃油泵在自吸過程中的非穩態特性以及離心泵與液環泵之間的耦合效應，本研究對自吸過程中內部典型位置的壓力脈動進行了深入分析。在離心泵葉輪軸向中間截面內布置了監測點P1和P2，其中P1位于葉片間流道靠近出口的位置，P2位于離心泵蝸殼的隔舌位置。在液環泵的軸向中間截面內布置了監測點A1和A2，其中A1位于吸氣區葉輪出口，A2位于排氣區葉輪出口。為了更為準確地表達各監測點的壓力脈動特征，對采集的數據進行了歸一化處理。

根據燃油泵7 500 r/min的轉速可知，離心泵和液環泵的軸頻fz均為125 Hz。由于離心泵的葉片數為5枚，液環泵的葉片數為12枚，二者的葉頻存在差異，離心泵的葉頻f0為625 Hz，液環泵的葉頻f0'為1 500 Hz。通過對離心泵內監測點P1、P2的壓力脈動時域和頻域進行系統分析可以發現，在自吸前期階段P1和P2的時域內均出現12個波峰和波谷，二者的主頻均為液環泵的葉頻f0'，這表明在自吸前期離心泵內部的流動主要受液環泵內動靜干涉作用的支配。在自吸中期階段，由于P1位于葉輪內隨葉輪一起旋轉，因此不受離心泵葉頻的影響，主要受倍軸頻3fz的影響；而P2的主要特征頻率為3fz和f0，主要受倍軸頻和離心泵葉頻的共同影響。進入自吸后期階段，燃油泵進入穩定排液階段，測點P1的主要特征頻率為軸頻fz和液環泵葉頻f0'，而P2在離心泵葉頻f0和液環泵葉頻f0'處均出現明顯的激勵信號，這表明自吸后期該位置的流動同時受到液環泵和離心泵的雙重影響。

對液環泵內測點A1、A2的壓力脈動時域和頻域分布進行分析可知，在燃油泵自吸的前期、中期及后期三個階段內，兩個測點在時域內均出現與葉片數相同的12個波峰及波谷。在自吸的三個階段內，測點A1、A2的壓力脈動頻域的主要特征頻率均為液環泵葉頻f0'及其倍頻，這表明在自吸過程中液環泵內部的流動基本不受離心泵的影響，其主要受自身內部動靜干涉作用的支配。

四、燃油泵高空特性分析

4.1 不同飛行高度下的自吸特性

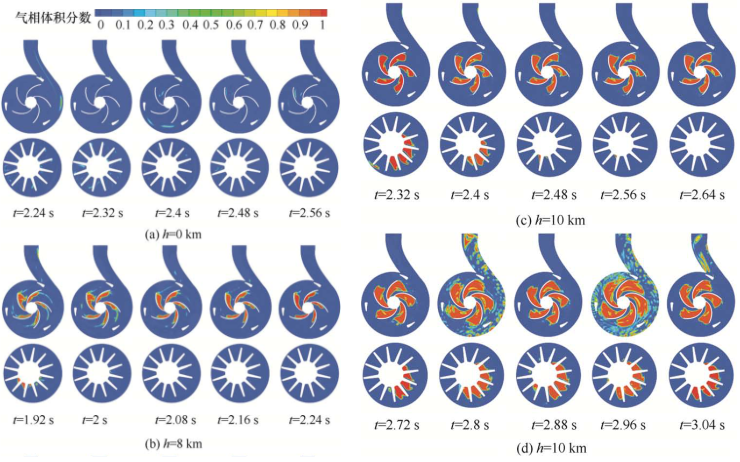

為了系統研究燃油泵在不同飛行高度條件下的自吸特性，本研究分別對飛行高度為0 km、8 km、10 km和12 km工況下燃油泵的自吸過程進行了數值模擬。通過對比分析不同飛行高度條件下燃油泵在自吸后期不同時刻離心泵和液環泵內的氣液兩相流分布可以看出，當燃油泵位于地面即h=0 km時，在自吸后期離心泵和液環泵內均未出現明顯的氣相分布區域。當飛行高度為8 km時，在離心泵葉片背面的區域出現了較為明顯的氣相分布，但該高度條件下液環泵內的氣相區域尚不明顯。當飛行高度進一步增加至10 km和12 km時，在離心泵葉片背面和液環泵吸氣口位置均出現了明顯的氣相分布區域，且隨著飛行高度的繼續增加，氣相分布區域逐漸擴大。值得注意的是，在h=12 km的飛行高度條件下，燃油泵的離心泵內出現了明顯的周期性排氣現象。據此推斷，出現上述現象的根本原因在于燃油泵內部發生了空化。

4.2 空化模型引入與對比驗證

需要說明的是，本研究的數值模擬工作初始并未加入空化模型。為了驗證上述推斷的合理性，本研究在原計算模型的基礎上引入了Schneer-Sauer空化模型，對10 km飛行高度條件下的燃油泵自吸過程進行了數值模擬分析。該空化模型基于Rayleigh-Plesset單氣泡動力學方程，通過聯立混合相連續方程與氣相體積分?jǐn)?shù)方程，建立氣相質量變化率與氣相體積分?jǐn)?shù)變化率之間的函數關系。將計算結果與未加入空化模型的計算結果進行對比分析。

通過對比h=10 km飛行高度條件下有、無空化模型的離心泵內氣液兩相流分布可以發現，盡管有、無空化模型的泵內氣相區域大小存在一定差異，但其出現的位置基本一致。氣相區域大小產生差異的原因在于：VOF模型僅能夠捕捉泵內空化核心區域的純氣相分布，但對空化邊界區域含有蒸汽和氣泡的氣液兩相流捕捉較為困難；而空化模型則能夠捕捉整個空化區域的氣液兩相流分布。上述對比分析表明，在不加入空化模型的情況下，VOF氣液兩相流模型對泵內空化區域同樣具有一定的捕捉能力，但其僅適用于對泵內空化核心區域的計算分析。

4.3 周期性排氣現象與進口壓力變化的關聯關系

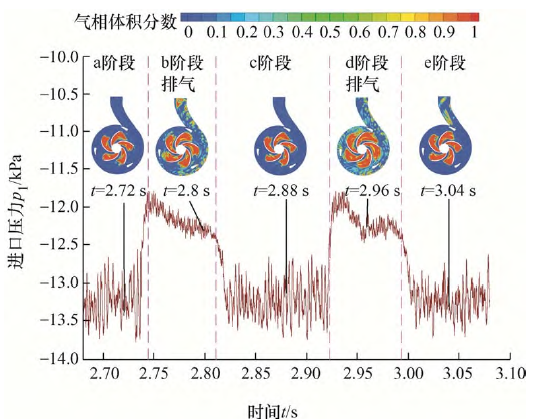

針對燃油泵在h=12 km飛行高度條件下離心泵內出現的周期性排氣現象，本研究進一步分析了該現象與泵進口壓力變化之間的內在關聯關系。分析結果表明，在離心泵的排氣階段，泵進口壓力的脈動平均值較大；而在非排氣階段，泵進口壓力的脈動平均值則相對較小。結合不同時刻的氣液兩相流分布以及進口壓力波動曲線可以看出，在非排氣階段離心葉輪內的空化核心區域較為穩定，氣液分界面處沒有出現明顯的空化云脫落現象。在該階段泵內的液體相對較多，但葉輪進口壓力較低，在低壓條件的誘導下葉輪內液體發生空化，使得泵內氣體增多，進口壓力相應升高，進而進入排氣階段。

當離心泵進入排氣階段的初期，氣液分界面處存在明顯的空化云脫落現象，泵殼體內出現大量的氣泡分布。隨著氣體的逐漸排出，泵內液量逐漸增多，泵的增壓能力逐漸增強，葉輪進口壓力逐漸降低。上述現象逐次反復循環，導致離心泵呈現周期性排氣的特征，這種運行狀態會增加燃油泵運行過程中的不穩定性，對泵的可靠工作產生不利影響。

4.4 不同飛行高度下燃油泵的外特性變化趨勢

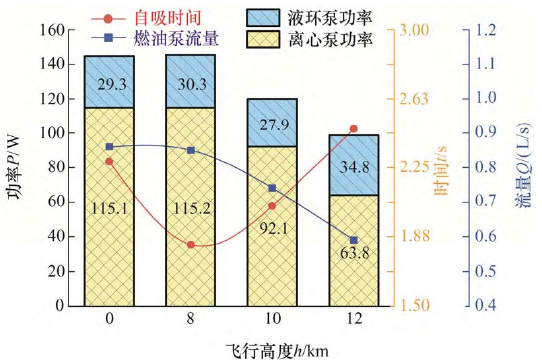

對不同飛行高度條件下燃油泵的外特性變化趨勢進行分析可知，燃油泵的自吸時間隨飛行高度的增加呈現先減小后增大的變化趨勢，其中在8 km飛行高度條件下自吸時間最短，達到1.83 s。燃油泵的流量以及離心泵的軸功率在0 km和8 km飛行高度條件下基本相當，但隨著飛行高度的進一步增大，二者呈現快速下降的趨勢。在8 km飛行高度條件下，液環泵的軸功率略高于0 km條件下的對應值。在8 km至12 km的飛行高度范圍內，液環泵的軸功率呈現先減小后增大的變化趨勢。

通過對不同飛行高度條件下燃油泵在各自吸階段的耗時進行對比分析可以看出，從自吸中期即油液開始進入離心泵到離心泵出口單向閥打開所用的時間，以及自吸前期和中期階段的總耗時，在0 km和12 km飛行高度條件下最長，而在8 km飛行高度條件下最短。特別值得注意的是，在12 km飛行高度條件下泵的建壓時間最長，大約接近其他飛行高度條件下的3倍。產生這一現象的原因在于該飛行高度條件下泵內出現了嚴重的空化現象，導致液環泵內液量快速減少，液體對氣體的密封作用失效。

4.5 吸入管路內液位變化及液環泵排氣量分析

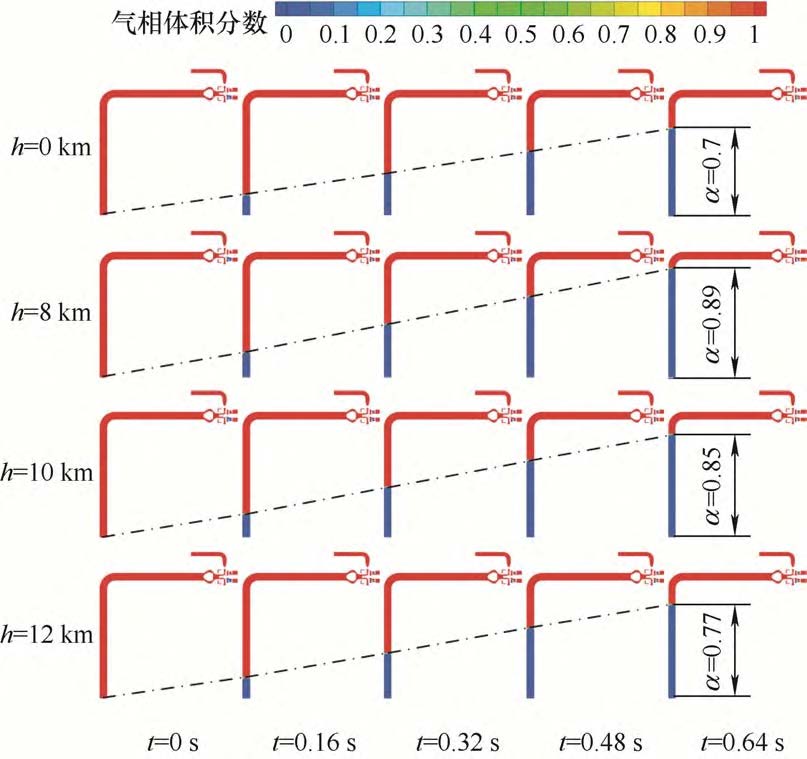

對不同飛行高度條件下燃油泵在自吸前期不同時刻吸入管路內液位的變化進行分析表明，在自吸前期的t=0至0.64 s時間范圍內，8 km飛行高度條件下的相對液位高度α最大，0 km飛行高度條件下的相對液位高度α最小。在8 km和12 km飛行高度條件下，隨著自吸高度的增加相對液位高度α逐漸減小，這一變化趨勢與自吸前期的耗時具有較好的對應關系。0 km和12 km飛行高度條件下對應的自吸前期耗時相等，但0 km條件下的相對液位高度α略小于12 km條件下的對應值。出現這一現象的原因在于，在自吸前期開始的一段時間內，0 km飛行高度條件下液環較厚，理論吸氣流量較小；而12 km飛行高度條件下泵內液環在空化影響下較薄，理論吸氣流量較大。但隨著自吸過程的進一步推進，12 km飛行高度條件下液環泵內的液環密封效果減弱，開始出現漏氣現象，導致抽氣量下降。

對燃油泵自吸前期0至0.82 s時間范圍內不同飛行高度條件下的液環泵排氣量變化進行分析可以發現，飛行高度為0 km時液環泵的抽氣量小于其他三個飛行高度條件下的對應值，且呈現相對穩定的變化趨勢。在8 km、10 km和12 km飛行高度條件下，液環泵的抽氣量隨自吸時間的推進呈現逐漸下降的變化趨勢，且隨著飛行高度的增加液環泵抽氣量的下降速度越來越快。在0 km飛行高度條件下，泵內空化較弱，液量損失較少，葉片淹沒深度a較大，泵的理論吸氣量相對較小，但液環對氣體的密封效果更好，因此該高度條件下對應的排氣量曲線較為穩定。

在8 km、10 km和12 km飛行高度條件下自吸前期的初期階段即t=0至0.82 s范圍內，液環泵內的空化導致液量出現一定程度的損失，葉片淹沒深度a逐漸減小，但液環對氣體仍保持一定的密封效果，該階段內泵的理論吸氣流量較0 km飛行高度條件下更高。隨著自吸過程的推進，泵內液量進一步損失，當葉片與液環逐漸脫離接觸時，液環對氣體的密封效果逐漸減弱，誘發葉片之間的氣體回流現象，泵的排氣量逐漸下降。隨著飛行高度的增加，泵內的空化程度加劇，液量損失增加，液環更早地脫離葉片的約束而造成密封失效，進而導致泵的排氣量隨飛行高度的增加衰減越快，泵的自吸時間相應延長。飛行高度越高，空化導致泵內液量損失越快，葉片對液環的約束能力減弱，造成液環的不穩定性增強。

綜上所述，在一定的飛行高度條件下，液環泵葉輪流道內早期空化所帶來的額外抽氣容積對提升泵的自吸性能起到一定的正面效應。然而需要指出的是，空化對排氣量的正面效應與飛行高度直接相關，隨著飛行高度的增加，這一正面效應逐漸遞減，且泵的運行不穩定性相應增加。

五、結論與展望

本文針對液環-離心式航空燃油泵自吸過程的氣液流動機理及其高空特性開展了系統的數值模擬研究，深入分析了泵內部復雜多相流與自吸特性之間的內在關聯關系，揭示了飛行高度對泵自吸性能的影響機理。通過本研究的工作，獲得以下主要結論。

1，液環-離心式航空燃油泵的自吸過程可以劃分為前期、中期及后期三個特征階段。在自吸前期階段，泵系統內部流動較為穩定，離心泵內部的流動主要受液環泵內動靜干涉作用的支配。在自吸中期階段，隨著油液進入泵腔，泵內部出現復雜的氣液摻混現象，誘發流動的不穩定性顯著增強。泵出口單向閥打開瞬間導致的流體慣性加速效應以及管路內滯留氣團的滯后吸入，共同導致泵的外特性曲線出現顯著的波動現象。在自吸后期階段，隨著泵腔內氣體的逐步排盡，泵內流動趨于穩定，該階段離心泵內部的流動同時受到液環泵和離心泵雙重作用的影響。

2，隨著飛行高度的增加，燃油泵的自吸時間呈現先減小后增大的變化趨勢，在8 km飛行高度條件下自吸時間最短，達到1.83 s。在一定飛行高度條件下，液環泵葉輪流道內早期空化所帶來的額外抽氣容積對提升泵的自吸性能起到正面效應，但隨著飛行高度的增加，這一正面效應逐漸減弱。飛行高度越高，泵內空化程度加劇，液量損失增加，導致液環更早地脫離葉片的約束，誘發密封失效和液環失穩，泵的自吸建立時間相應延長。

高空空化誘發的液環-離心式航空燃油泵內液環不穩定機理及其對泵自吸性能影響機制的準確掌握，是實現該類燃油泵自吸性能優化的理論基礎。未來在本研究的基礎上，應進一步考慮高空低壓、低溫耦合因素對液環穩定性的影響。為此，建議在以下幾個方面開展更加深入的研究工作。

1，綜合考慮高空低壓、低溫環境條件對泵內空化行為的影響，對現有空化模型進行修正與改進，提升對燃油泵內高空空化現象預測的準確性與可靠性。

2，深入分析高空空化誘發燃油泵內液環破碎的動態行為特征及其對液環穩定性的干擾機理，系統研究高空液環不穩定對泵自吸性能的影響機制。

3，針對高空極端工況條件下燃油泵內液環不穩定問題，提出有效的流動控制策略并深入研究其內在機理，為實現燃油泵在寬域工況范圍內的可靠運行提供技術支撐。
