一開關電源與EMC的矛盾

相信大家對開關電源并不陌生，因其高效率、小體積的優點，已成為現代電子設備的標配“心臟”。然而，這顆心臟在強勁搏動的同時，也帶來了嚴重的EMI問題——開關管在高頻開通斷時，會產生巨大的電壓和電流變化（dv/dt和di/dt），這正是EMI的根源，其開關頻率的基頻及其低次諧波超標是一個極其常見且棘手的難題。

這些低頻段的噪聲能量集中，難以被濾除，極易導致CE和RE測試在特定頻點超標。面對這一難題，工程師們急需一款精準高效的手段——LCπ濾波器。

二為何有效的原因

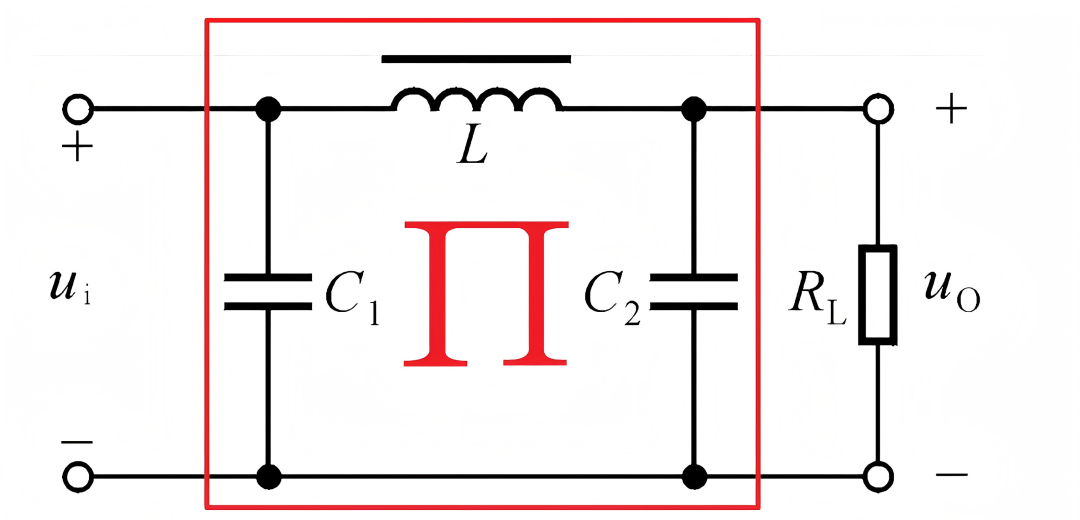

LCπ濾波器是LC濾波器的增強版，由一個電感L和兩個電容C組成形似“π”的電路。

它成為基頻克星的原因在于：

1.更陡峭的衰減斜率：

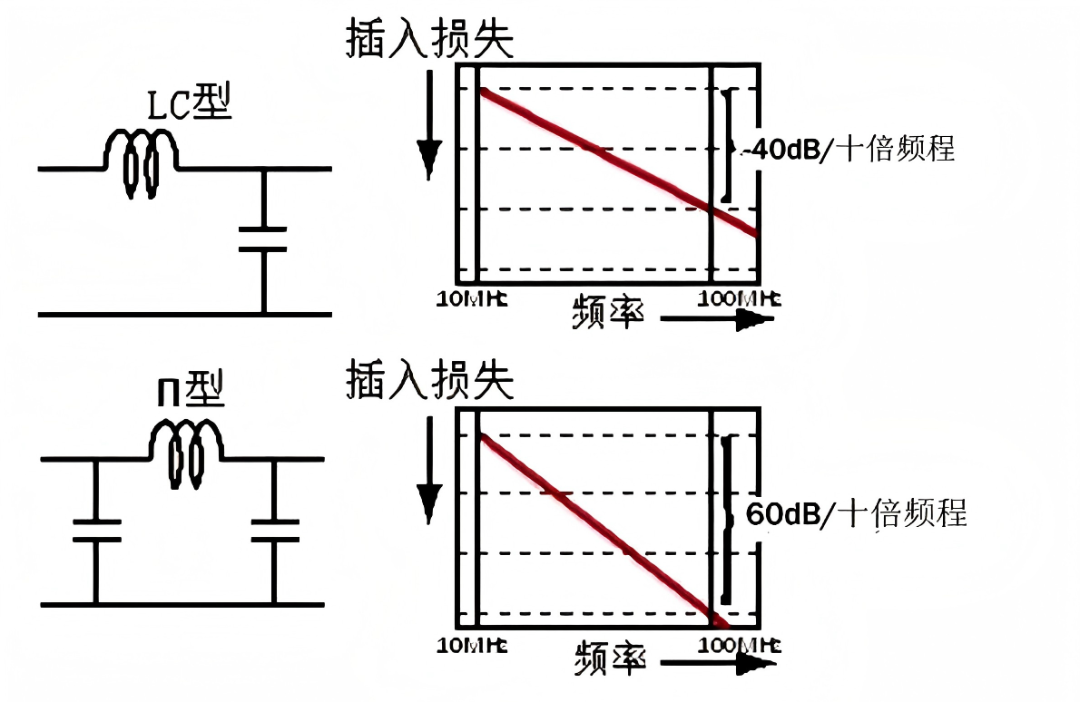

相比普通LC濾波器的-40dB/十倍頻程衰減率，LCπ型濾波器能提供-60dB/十倍頻程甚至更陡的衰減，對低頻基頻干擾的壓制效果更顯著。

2.雙重濾波作用：

C1濾除來自輸入線的干擾并吸收部分內部噪聲，L起到主阻礙作用，C2則將殘余噪聲進一步短路到地，確保輸出純凈。

3.精準打擊能力：

通過諧振公式 f = 1 / (2π√(LC)) 可精準設計濾波器的諧振頻率，將其最大衰減點對準開關基頻，實現“定點清除”。

三如何布置殺手锏

理論很完美，但實戰中布置這款“殺手锏”時，細節決定成敗。

1.確定參數：

嚴格按照諧振公式 f = 1 / (2π√(LC))確定LC參數，通常選擇截止頻率低于噪聲頻率的1/10（出于-60dB/十倍頻程考慮）。

2.布局是關鍵：

濾波器注意布局緊湊，輸入輸出回路嚴格分離，避免引線過長引入寄生電感。

3.元件選擇：

電感需選用抗飽和的功率電感；電容應選用低ESR/ESL的陶瓷電容，常將不同容值（如10μF與100nF）并聯以拓寬濾波頻帶。

四實際案例

接下來給大家?guī)?lái)兩個簡單的LCπ濾波的應用案例：

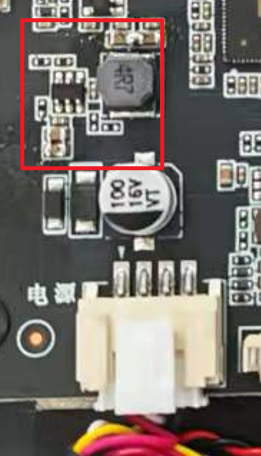

1.在對一款智能門鎖顯示屏進行消費CE測試時，發現在一級電源開關頻率556kHz的基頻及其2次、3次諧波處均有明顯超標，無法通過EN55032 Class B限值。

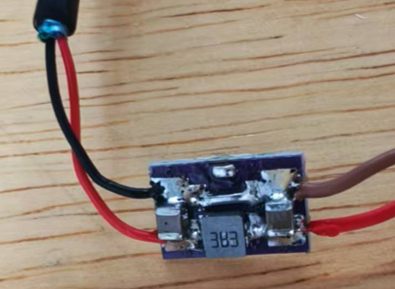

板子上的原本的濾波方案是已經有了多級電容，后續嘗試在電源芯片前后各多加兩個22uf的濾波電容，只能實現開關頻率的諧波降下去，可是基頻仍舊超標，面對基頻超標的情況，共模濾波器也無法發揮太大作用。由于板上沒有太多空間，最后是在電源線上添加了一個LCπ，參數為電容2.2uF+電感3.3uH（對應諧振頻率59Khz，近乎開關頻率十分之一）。加上LCπ后，存在的開關頻率超標已經完全下去了，基頻降了差不多54個dB。

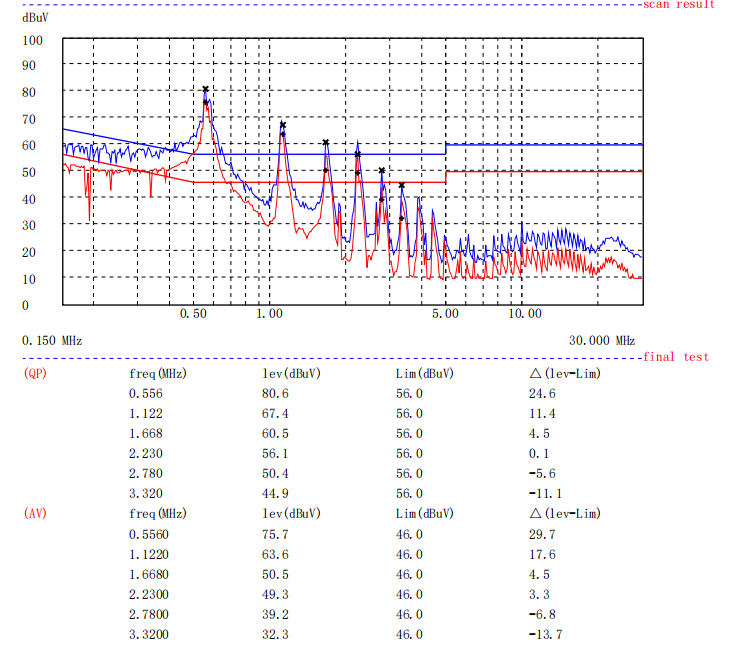

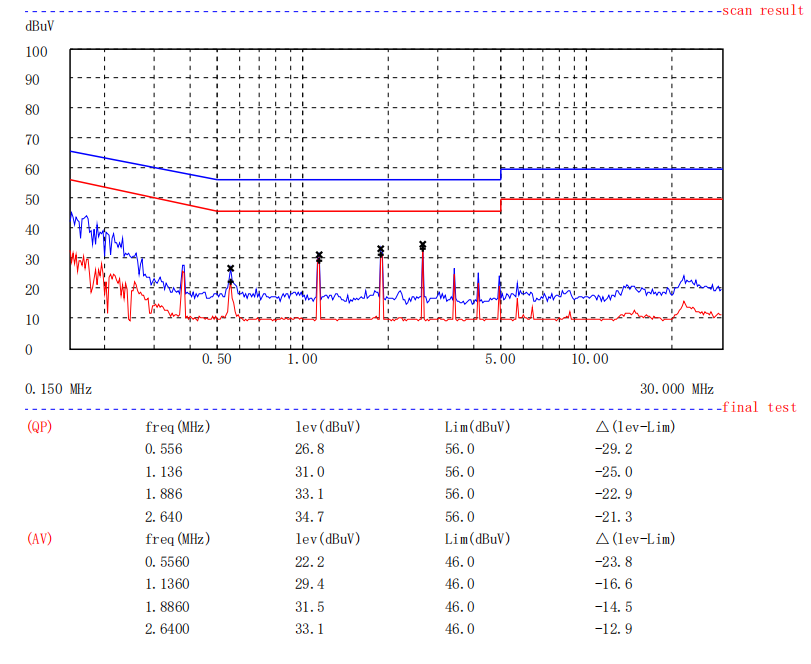

下面是整改前后的數據對比。

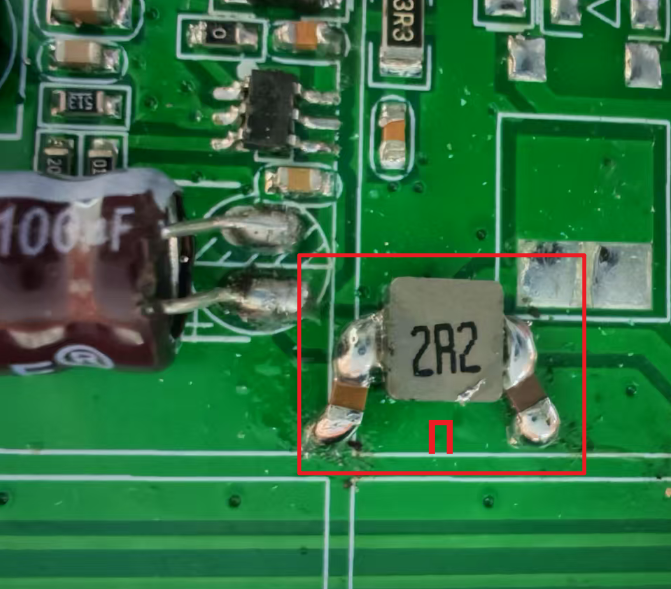

2.第二個是一款摩托車儀表進行車載CE的電壓法測試時，同樣出現了一級電源開關頻率700kHz基頻及諧波超標的情況，有了上一個案例的經驗，在觀察完PCB板后，直接在電源線上割開，然后加上了LCπ濾波器，參數為電容2.2uF+電感2.2uH（對應諧振頻率72kHz）。

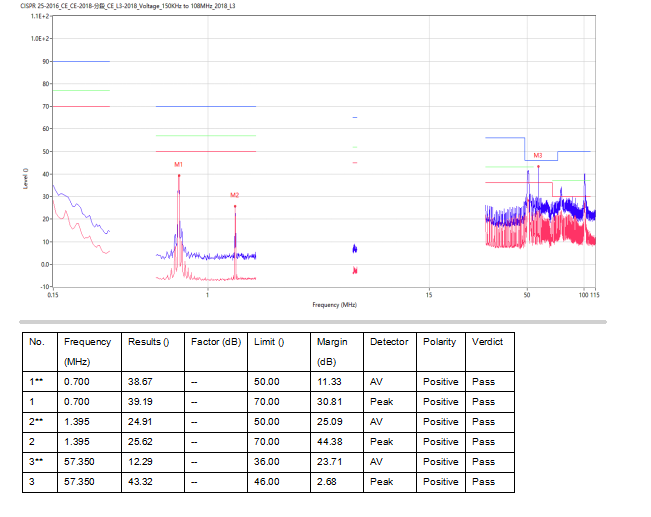

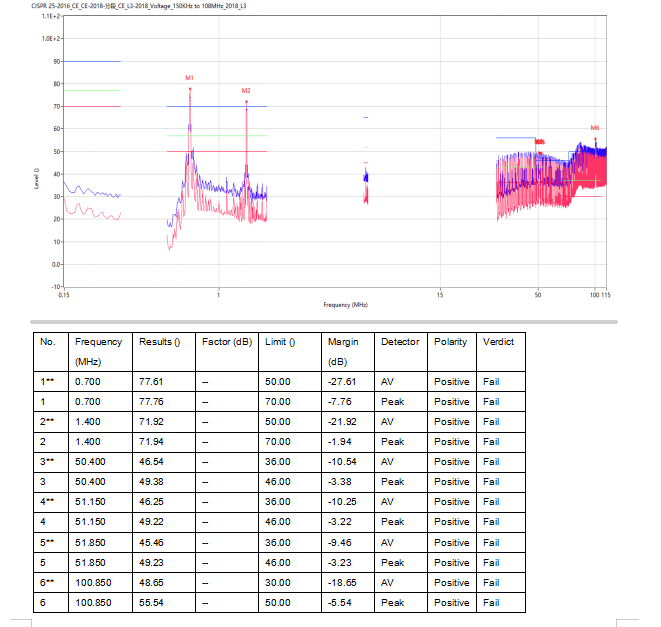

不出所料，整改前后的700kHz的開關頻率已經降下去了，同時基頻降了差不多40個dB。下面附上整改前后的測試數據。

五總結

在復雜的電磁兼容設計中，開關電源的基頻及其諧波無疑是一個難纏的“對手”。而LCπ濾波器，其結構簡單、效果顯著、可針對性設計的優勢，成為了EMC工程師手中名副其實的“殺手锏”。為了使其發揮最大作用，請謹記相關的工程設計規則，相信它能給您帶來出乎意料的效果的。
