現代電網的設計與優化過程中，仿真模擬已經成為不可或缺的一環。特別是在儲能系統領域，隨著新能源的大規模接入和電網調節需求的提升，工程師們在研發過程中經常會遇到以下幾個典型問題：

某種儲能技術是否具備可行性?

多種儲能方式中，哪一種更適合當前的應用場景?

各類控制策略在不同運行工況下能否保持穩定和可靠?

整體系統級的運行行為是否符合預期目標?系統可否進一步優化?

面對這些實際需求，MATLAB & Simulink 展現出了強大的優勢。它不僅支持對各種儲能技術進行靈活建模，更為“多種儲能技術”提供了統一的仿真與分析平臺。無論是電池儲能、超級電容，還是飛輪、壓縮空氣等新型儲能方式，研發人員都可以在同一個框架下，對比不同技術路線的性能，測試多樣的控制策略，從而大幅提升研發的效率與科學性。

本文將以幾類典型的儲能技術為例，結合 MATLAB & Simulink 官方提供的應用案例，系統梳理這些技術在 Simulink / Simscape 環境中的建模與分析方法，幫助大家在工程實踐中快速落地儲能系統仿真，推動項目高質量發展。

一、鋰離子電池儲能系統(BESS)：最主流的電化學儲能

1. 技術特點

鋰離子電池是當前應用最廣泛的儲能技術，典型特點包括：

能量密度高

系統響應快

模塊化程度高

但壽命與安全性強依賴運行與控制策略

因此，在工程研發中，建模重點往往不只是電池本體，而是“電池 + 控制 + 熱管理”的系統級行為。

2. 在 Simulink 中如何建模?

在 Simulink / Simscape 中，鋰電池包通?？刹捎梅謱咏７绞剑?/p>

電芯級模型

- 等效電路 / 參數化模型

- SOC、電壓、內阻變化

電池包級模型

- 串并聯結構

- 熱耦合

系統級模型

- DC/DC、逆變器

- EMS 與控制邏輯

Simscape Battery 提供了從參數化到物理建模的完整支持。

3. 官方示例(推薦)

峰值削減與電池儲能系統

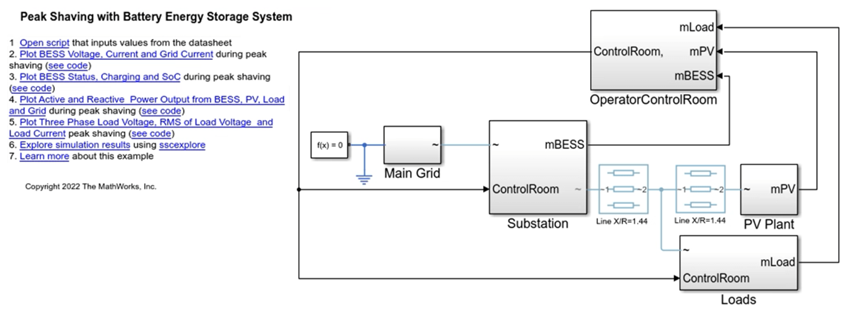

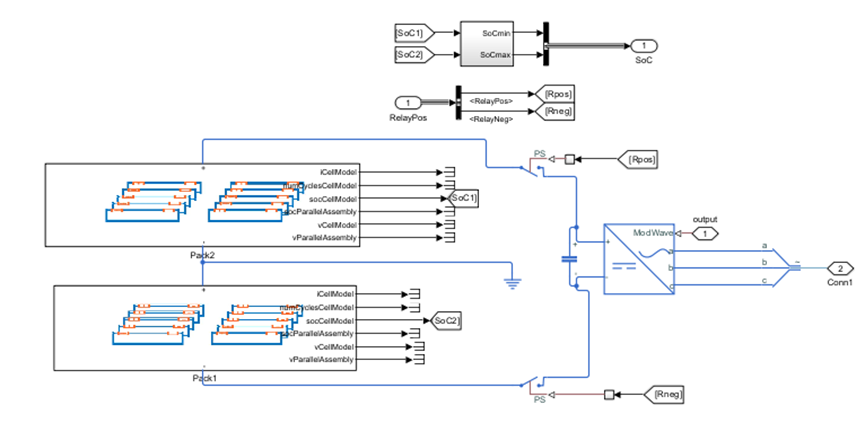

完整的電池儲能系統模型，變電站子系統將 BESS 和饋線連接到主電網。該子系統由連接斷路器、隔離開關和變壓器組成，用于將主電網與 BESS 及出線饋線連接。變電站還包含 BESS 控制器和 BMS，考慮了削峰填谷控制邏輯、SOC 演化等。其中電池包模型如下圖所示，來自 Simulink 下 Simscape Battery模型庫：

二、飛輪儲能：高功率、快響應的“機械電池”

1. 技術特點

飛輪儲能通過高速旋轉的轉子存儲動能，典型優勢是：

響應速度快

循環壽命極長

適合高功率、短時儲能場景

但同時也帶來機械、電氣、熱多物理場耦合問題。

2. 在 Simulink 中如何建模?

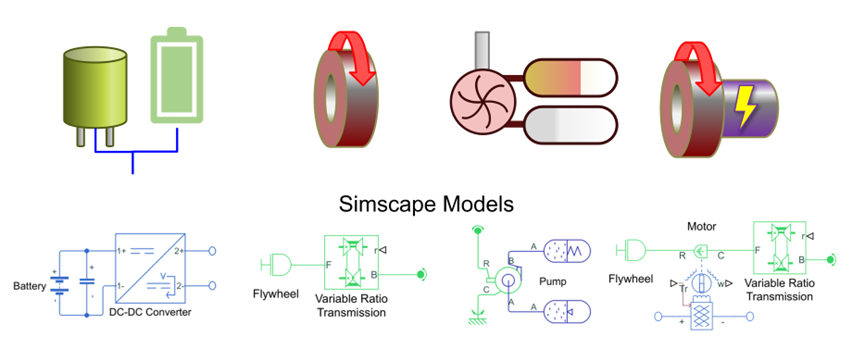

飛輪儲能非常適合用 Simscape 的多物理域能力：

旋轉機械系統

- 轉子慣量

- 軸承(磁懸浮)

電機 / 發電機

- 部件級機電模型

附加物理域

- 散熱(Simscape Thermal)

- 潤滑(Simscape Fluids)

這類模型的優勢是：

可以直接觀察機電液控的耦合關系。

3. 應用說明

雖然官方示例多為模塊級，但飛輪儲能通常由工程師組合旋轉機械 + 電機模塊完成系統建模，適合：

快速功率支撐

與電池形成混合儲能系統

三、抽水蓄能：最成熟的大規模物理儲能

1. 技術特點

抽水蓄能依然是全球裝機容量最大的儲能形式，其特點包括：

單體規模巨大

系統壽命長

典型的機—電—水耦合系統

2. 在 Simulink 中如何建模?

抽水蓄能建模通常包含：

水力系統

- 水庫、水道、閥門、揚程

水泵-水輪機

發電機與電力電子接口

控制系統

- PID 控制

- 啟停與工況切換(Stateflow)

Simscape Fluids 提供了完整的管道、水力元件模型，例如：

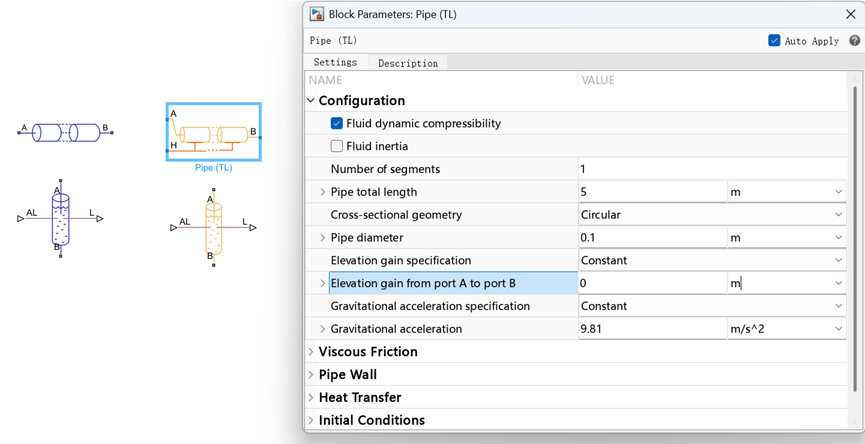

Pipe (TL) 模塊，可用于描述引水管道的動態特性，可考慮AB兩端揚程變化

四、氫能儲能：電—?dú)洹姷拈L時儲能方案

1. 技術特點

氫能儲能通常以 Power-to-Hydrogen 形式出現：

可再生電力 → 電解水制氫

氫氣存儲

再發電或工業利用

優勢在于：

適合長時、大規模儲能，但系統復雜度高。

2. 在 Simulink 中如何建模?

MATLAB & Simulink 支持完整的氫能鏈路建模：

電解槽(PEM / 堿性)

- 電化學 + 熱耦合模型

氫氣存儲與運輸

系統級優化

- 能效

- 成本

3. 官方示例(推薦)

電解水制氫系統

電解水制氫微網系統，將電能(風能和太陽能)以及水轉化為氫氣。電解器由一個可按需持續補充水的水箱組成(溶液的導電性變化可以予以考慮)。水的溫度通過分流電流經過一個熱電阻進行調節。生成的氫氣被輸送到一個模擬為氣體室的儲存罐中，該儲存罐具有恒定的儲存溫度。

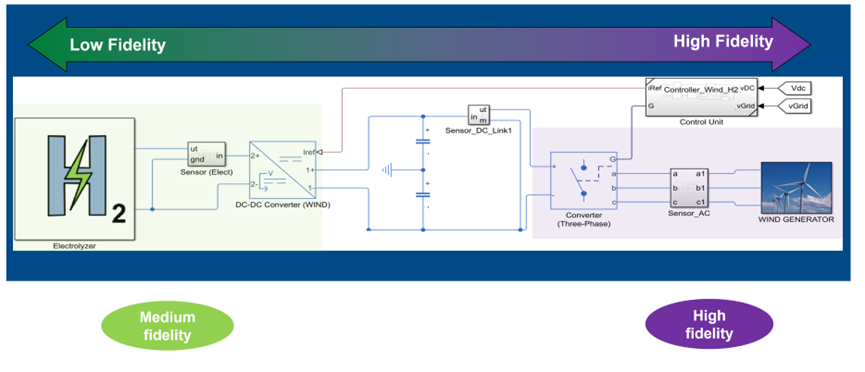

從頂層來看這個模型實現的是利用風能產生的交流電進行綠氫生產，發電機產生的電能通過 AC-DC、DC-DC 轉換送至電解槽，其中發電機側為高保真度，電解槽一側采用的是中等保真度。需要注意的是，在開發中，不同保真度的模型可以共存，而保真度通常是根據需求逐步提高的。

PEM 電解槽系統

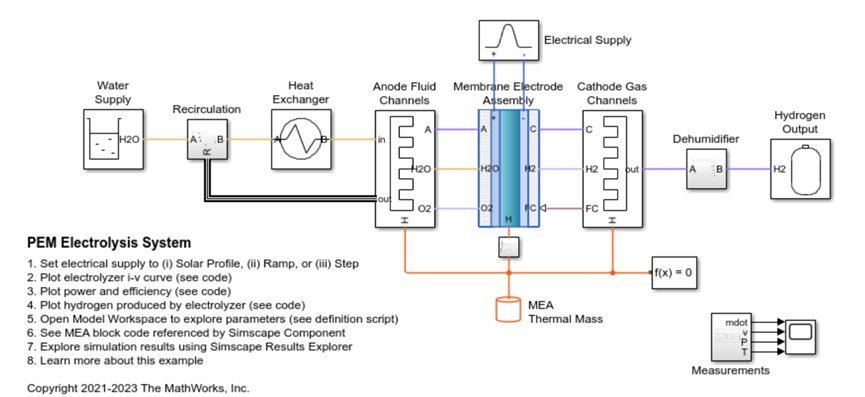

下圖示例利用自定義 Simscape 模塊對 PEM 水電解槽建模。PEM 電解槽將電能轉化為氫氣和氧氣，模型中膜電極組件(MEA)連接至熱液體網絡和兩個濕空氣網絡，分別模擬供水、氧氣和氫氣流動。循環泵持續為陽極側供水，多余的水循環利用，氧氣由陽極濕空氣網絡帶走并通過分離槽分離;供給泵補充新水。陰極側產生的氫氣與水由陰極濕空氣網絡建模，除濕器去除多余水蒸氣，壓力閥維持陰極 3 MPa 壓力。系統無需獨立冷卻，電解槽熱量由水帶走，通過熱交換器排出，溫度保持在 80°C。

液氫儲存與運輸系統

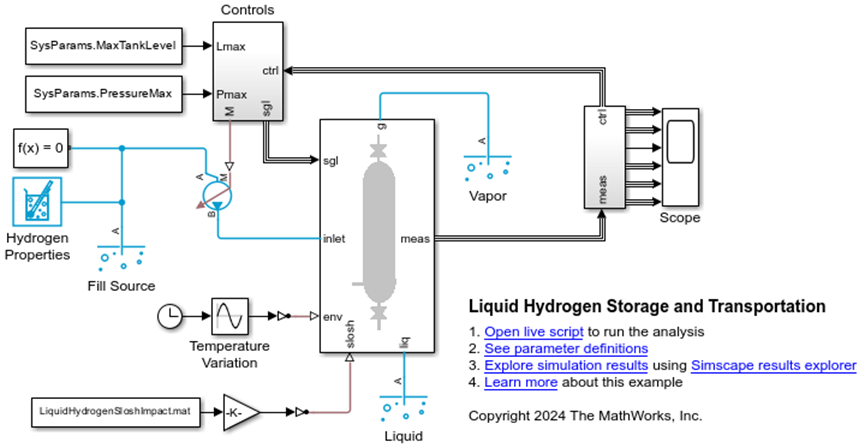

此示例展示了如何使用 Simscape Fluids 塊來對低溫儲罐進行建模。針對液態儲氫，工程方面面臨的挑戰包括減少液體蒸發、管理儲罐內部壓力以及設計堅固的儲罐。此示例模擬了罐體的充裝、罐體運輸和靜止儲存過程?？紤]了帶有進氣口、液體出口和氣體排放口的低溫罐。一臺泵從儲罐中向罐內輸送氫氣。在充裝過程中，液體出口和排放口是關閉的。隨著壓力的升高，排放口會打開以釋放氣體并保持罐內規定的壓力。氫兩相流特性(2P)模塊通過使用兩相流表函數來參數化氫氣的屬性。

氫氣加注站建模

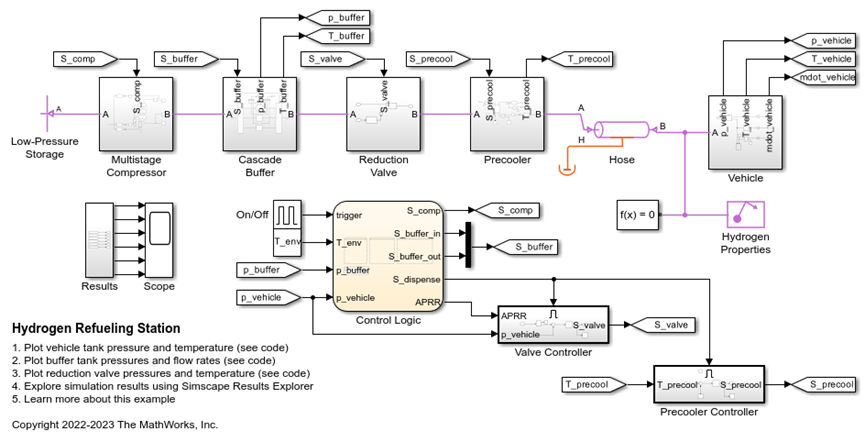

該示例展示了一個氫燃料加注站模型。氫氣首先儲存在 200 bar的低壓罐中，經三級冷卻壓縮進入分為高壓(950 bar)、中壓(650 bar)和低壓(450 bar)的緩沖罐。根據車輛儲罐壓力，系統自動選擇合適的緩沖罐，通過優先閥切換供應，避免浪費壓縮能量。配送時，減壓閥調節氫氣流量，預冷器將氫氣降溫至 -40°C，以符合最高 700 bar的加注規范(SAE J2601-A70)。Stateflow 圖建?？刂七壿嫞▔嚎s機啟動、氫氣輸送和緩沖罐切換。閥門與預冷器子系統由 PI 控制器保持流量與溫度穩定。

綠色氫氣生產系統優化

此示例展示了如何確定電解器生產氫氣的綠色系統的關鍵組件尺寸。關鍵組件如下：

太陽能電池板

風力發電機

電池系統

雙向連接電網

生產氫氣 (H2) 的電解器

電氣負載

下圖說明了各個組件的電氣連接方式：

使用技術經濟分析來確定最佳組件尺寸。技術考慮包括綠色氫氣生產系統的物理和操作約束。使用凈現值 (NPV)評估投資該系統的經濟可行性。假設折現率為 5%。

五、CO? 儲能：新興的熱—機械儲能路線

1. 技術特點

CO? 儲能利用二氧化碳在不同壓力和溫度下的相態變化，實現：

電能 熱能 機械能 轉換

適合大規模、長時儲能

2. 在 Simulink 中如何建模?

該類儲能通?；冢?/p>

跨臨界 / 超臨界 CO? 熱力學循環

壓縮機、換熱器、膨脹機等組件

Simscape 可用于：

熱力系統建模

狀態參數動態演化分析

3. 官方示例

超臨界 CO?(R744)循環示例

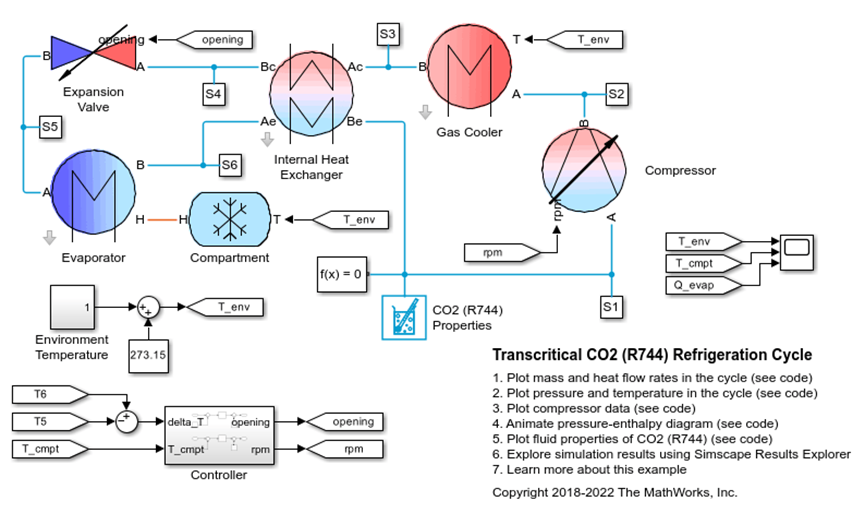

此示例循環的高壓部分在超臨界流體區域中運行。介質是二氧化碳 (CO2)，在此應用中也稱為 R744。壓縮機驅動 CO2 在整個循環中流動，并將壓力升高到臨界壓力以上。氣體冷卻器將高壓 CO2 產生的熱量排出到環境中。由于 CO2 處于超臨界狀態，因此它不會凝結，溫度也會下降。膨脹閥會降低壓力，使一些 CO2 氣化。兩相混合物通過蒸發器，從腔室吸收熱量，直至過熱。內部熱交換器在循環的熱側和冷側之間傳遞一些熱量，以提高循環的效率。

▼

六、壓縮空氣儲能：大規模與高安全性并重

1. 技術特點

能量密度適中

安全性高、壽命長

適用于大規模儲能，響應速度慢于超級電容和鋰電池

常用于電網調峰、可再生能源消納。

2. 在 Simulink 中如何建模?

該類儲能通?；冢?/p>

克勞德循環、朗肯循環

多級壓縮機等組件

3. 官方示例

壓縮空氣儲能系統建模分析

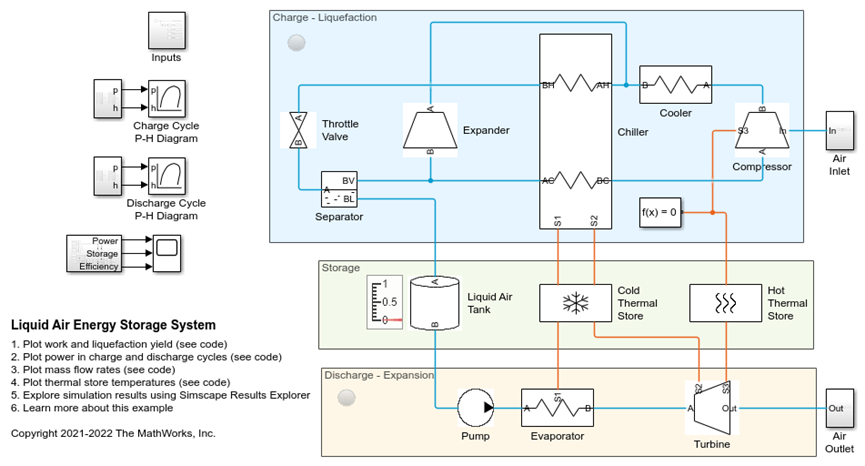

該示例展示了基于低溫液態空氣的電網規模儲能系統。當有過剩電力時，該系統會根據克勞德循環的變體將周圍空氣液化。冷卻后的液態空氣被儲存在低壓絕熱罐中，以備不時之需。當電力需求較高時，系統會將儲存的液態空氣膨脹以產生電力，其依據是朗肯循環。通過Simulink和Simscape構建了壓縮空氣儲能系統模型，涵蓋空氣壓縮、儲存和釋放三個主要過程。用戶可以分析系統在不同負載和工況下的動態響應，包括壓力、溫度和能量變化。

七、液流電池儲能：靈活擴展的電化學儲能

1. 技術特點

能量和功率獨立設計，易于擴展

循環壽命長，適合大規模儲能

適用于電網調節、可再生能源接入

2. 官方示例

液流電池儲能系統仿真

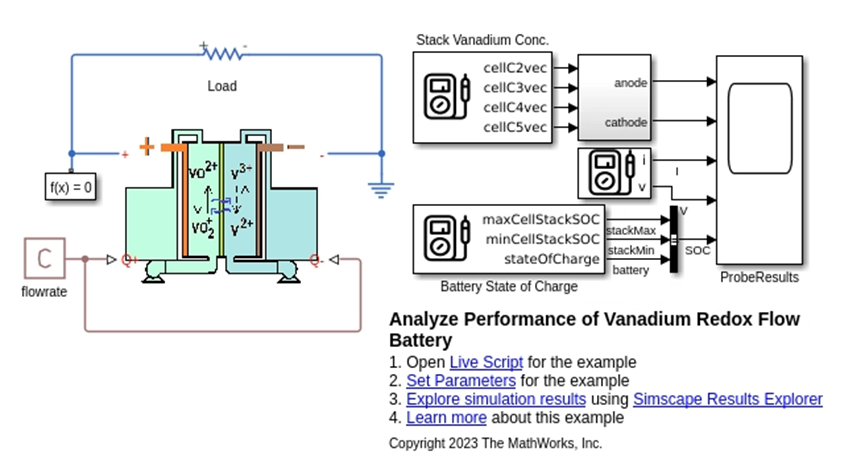

此示例說明了如何對釩氧化還原流動電池 (VRFB) 進行建模、計算荷電狀態 (SOC) 以及評估電解質流量對電池性能的影響。在此示例中，通過求解常微分方程 (ODE) 并使用 Simscape 自定義組件來對 VRFB 進行建模。為了確定電池性能，需要計算電解槽和電池堆中的四種釩元素的物質平衡方程式。等效電路模型描述了電池的電響應。

八、超級電容：介于電池與飛輪之間

1. 技術特點

功率密度高

循環壽命長

能量密度低

常作為混合儲能系統的一部分。

2. 官方示例

超級電容充放電行為分

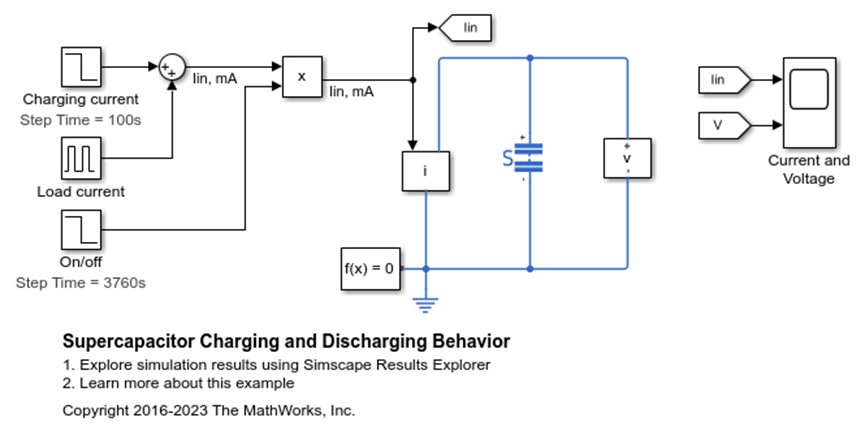

此示例展示了Simulink模型庫里Supercapacitor 模塊在充電和隨后放電的過程中的電壓輸出。向超級電容器輸入 100 mA 的電流，持續 100 秒，給超級電容器充電。然后將超級電容器靜置一分鐘。在接下來一小時內，每隔 50 秒接通一秒鐘 50 mA 的負載，為超級電容器放電。然后將超級電容器保持靜置，直至仿真結束。示波器顯示超級電容器的充電/放電電流和電壓。

九、總結：Simulink 的優勢不在“某一種儲能”

通過上文內容可以看到，Simulink 的核心優勢不是綁定某一類儲能技術，而是支持“多物理域、多時間尺度、多控制層級”的統一建模。

無論你關注的是：

電化學儲能

機械儲能

氫能或新型物理儲能

都可以在同一平臺中完成：

物理建模

控制驗證

系統級性能分析和優化

這正是 Simulink 仿真在儲能研發中不可替代的價值所在。
