電動牙刷智能化升級進入人機交互深水區

國內電動牙刷的市場已經完成了從功能方面的普及到品質層面的分化這樣一種轉變。中高端智能款式的市場占據的比率在持續地?cái)U(kuò)大。消費者對于產品的核心需求，從最基礎的振動清潔轉變成為了精準的數據化來管理口腔健康。旗艦級別的產品得具備下面這些東西：實時的彩屏去顯示狀態、高品質的音頻提示來進行引導、和手機APP沒有縫隙的BLE數據同步，還有多檔刷牙模式的精細化的PWM控制。

但是，想要達成很多個功能，所面臨的核心矛盾便是：顯示功能、音頻功能以及BLE 功能這三個方面一同進行集成的時候的工程復雜度。

傳統方案的三大結構性痛點

痛點一：顯示、音頻、BLE三模塊割裂，主控負擔沉重

傳統的設計將彩屏驅動、音頻播放IC以及BLE模塊分別懸掛在主控MCU的外面，如此一來，主控就必須同時去維護三套驅動程序，多條總線一塊兒運行，硬件資源的消耗比較多，三個獨立芯片的BOM成本以及PCB布線的面積始終處于較高的水平。

痛點二：動畫與模式切換界面資源管理能力薄弱，UI體驗粗糙

傳統的方案乃是采用軟件渲染的方式去驅動TFT屏。如此一來幀緩沖的數據量比較大，幀率就會受到限制。動圖的播放會嚴重地占用CPU。在更換UI資源的時候得重新進行固件的編譯，工廠刷寫的成本比較高。產品上線之后很難去迭代更新界面，而且一般還需要外置獨立的Flash芯片來存儲圖片以及音頻資源，這就使得BOM以及PCB的面積得到了增加。

痛點三：音頻提示方案簡陋，刷牙引導體驗差

有許多中低端的方案采用蜂鳴器來代替音頻輸出，其頻率比較單一，用戶沒有辦法去區分模式切換、分區提醒、刷牙完成等不同的事件，而且音量不能夠按照使用場景來進行調節，這嚴重地影響了產品的品質感。

WT2606B16芯片產品介紹

（一）WT2606B16芯片概覽

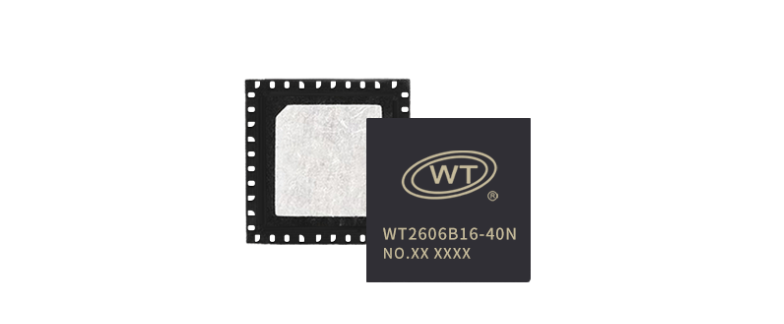

WT2606B16乃是一個SoC芯片。它是為智能帶屏設備去進行設計的。它的集成度很高，功能那是相當多。它具備顯示驅動、音頻播放、BLE藍牙、多路PWM輸出這類功能。它還內置有16MB（也就是128Mbit）大容量的Flash存儲。它借助標準UART串口協議和主控MCU來進行通信。它接入硬件的方式那叫一個極簡，能夠給產品增添高品質的人機交互能力。

在電動牙刷的方案之中，WT2606B16擔當著智能人機交互的核心角色。它獨自去完成屏幕顯示、音頻播報、BLE數據透傳以及PWM馬達模式控制這類所有的HMI任務。而主控MCU只需要專心于馬達驅動和充電管理便可以了。

芯片核心能力與電動牙刷功能映射：

（二）雙芯片協作架構，接入門檻極低

WT2606B16與主控MCU借助統一的UART串口幀協議來進行通訊。其幀結構是固定的，并且規則也是比較清晰的。任何具備UART接口的MCU都可以迅速地連接進去，不需要去移植復雜的驅動，如此便極大地降低了開發的門檻。

（三）支持顯示屏型號一覽

WT2606B16芯片核心功能與優勢詳解

（一）TFT/AMOLED彩屏多模式顯示——每種刷牙模式專屬視覺體驗

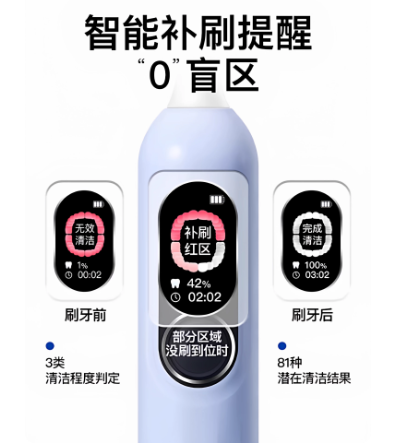

WT2606B16具備內置的屏幕驅動以及資源管理引擎。它支持好多種顯示內容類型。主控MCU只需要發出簡單的串口指令，就可以完成復雜界面的切換。最為突出的是，它針對每種刷牙模式定制了獨立又專屬的顯示界面，通過這樣來達成真正的差異化視覺引導。

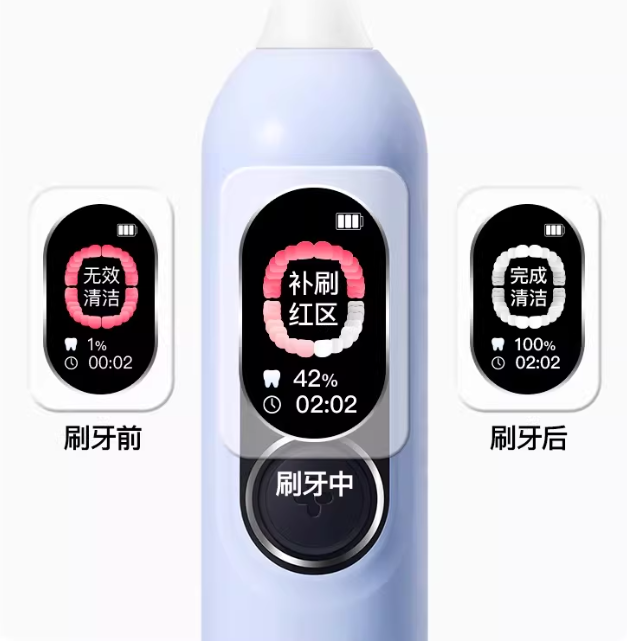

三檔刷牙模式專屬界面設計：

完整顯示能力一覽：

·動態圖片與GIF動圖播放：支持循環播放或單次播放預存動圖，開機自動恢復上次畫面，免初始化步驟

·動圖單次播放：專為一次性動效設計——分區切換動畫播完后自動黑屏返回主界面；刷牙完成慶祝動畫播完后可定格在最終畫面，呈現完整的完成感

·自由文字顯示：支持在屏幕任意坐標輸出信息，展示刷牙已用時長、今日刷牙次數、刷頭剩余壽命等數據

·二維碼實時生成：開機引導界面展示APP下載二維碼，或動態生成刷頭批次溯源碼，支持最長199字符URL

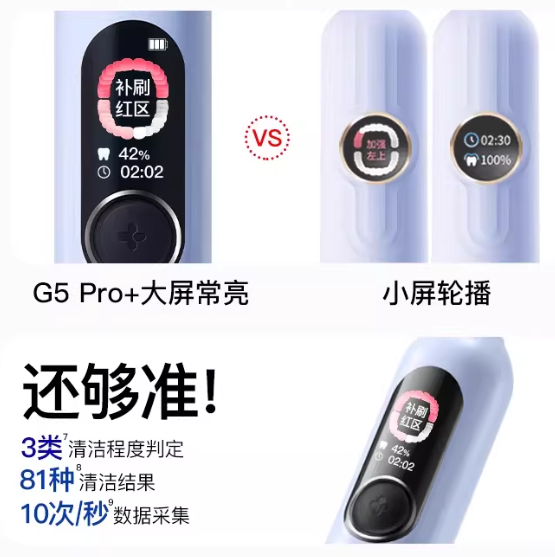

與傳統方案對比：

（二）16MB內部存儲——無外置Flash的極簡硬件方案

WT2606B16存在著一個較為突出的硬件層面上的不一樣的地方。其內部具有16MB（也就是128Mbit）容量較大的Flash存儲。如此一來就不需要像傳統的方案那樣得去外掛那種獨立的Flash芯片。

·資源文件容量：內部存儲支持最大14MB的UI資源包（圖片+音頻+動圖），足以存儲多套刷牙模式專屬動畫、完整語音庫、品牌Logo動效

·BOM成本下降：省去外置SPI Flash芯片（通常為W25Q系列），直接降低物料成本

·PCB面積節省：去掉外置Flash及其周邊去耦電容，HMI區域PCB面積進一步縮減

·開發簡化：資源文件通過唯創知音配套打包工具直接生成`.wtui`格式后寫入芯片，無需額外Flash驅動開發

（三）高品質音頻系統——專業語音分區引導

WT2606B16具備集成的音頻播放引擎。它采用文件索引的方式去播放事先錄制好的語音以及提示音。并且不需要主控MCU參與到任何音頻解碼的工作當中去。

·多段專屬語音庫：支持為開機歡迎、刷牙開始、四區域30秒切換提醒、2分鐘完成、充電接入/完成、刷頭更換提醒等場景分別錄制獨立語音文件，切換精準、辨識度高

·32級音量精細調節：0~31級可編程音量，支持日常模式、夜間靜音模式、兒童大音量模式差異化配置

·隨時暫?？刂疲?/strong>主控可在任意時刻中斷正在播放的音頻，配合刷牙暫停功能實現流暢人機響應

·顯示與音頻聯動：圖片/動圖與音頻可同步觸發播放，實現視聽一體的模式切換提示效果

與蜂鳴器方案對比：

（四）PWM多路輸出——馬達控制與燈效一體化

WT2606B16具備3路獨立的PWM輸出通道，其頻率固定為10KHz。它能夠支持靜態占空比的精確設定，同時還能夠支持動態的呼吸燈效果。并且不需要主控MCU去占用任何的定時器資源。

三檔刷牙模式控制：

充電狀態LED呼吸燈：

·充電進行中：LED呼吸燈緩慢漸變，視覺直觀

·充電完成：LED常亮，清晰告知用戶

·待機低功耗：極低亮度慢呼吸，保持狀態可見的同時降低功耗

呼吸燈的效果乃是由WT2606B16內部自動生成的漸變波形來進行驅動的。主控不需要開展任何定時方面的干預工作，在經過一次指令配置之后便持續地自主運行著。

（五）BLE藍牙透傳——APP互聯零協議棧開發量

WT2606B16可以支持BLE和UART之間的雙向的數據透傳。主控MCU不需要具備任何藍牙協議棧方面的知識。主控MCU直接通過已有的UART通道和手機APP來進行數據的交換。

典型數據交互場景：

（六）OTA空中升級——UI資源與固件雙通道迭代

WT2606B16將內部存儲劃分成程序區以及資源區這兩個相互獨立的分區。它可以支持兩類OTA升級操作。

·程序固件升級：用于功能迭代、BLE協議更新、PWM策略優化等邏輯變更，通過APP經BLE通道推送，無需用戶手動操作

·UI動圖資源升級：更換刷牙引導動畫、推送節日主題皮膚、替換品牌Logo動效，與程序邏輯完全解耦；支持按索引局部替換單個動畫，無需全量刷寫

兩套進行升級的通道相互之間不存在影響的情況。在進行升級操作的時候倘若出現了斷電的狀況，設備也不會產生異常的情形。在重新接上電源之后，依舊還可以繼續開展升級的流程。這樣的情況是非常安全的，同時也是十分可靠的。

WT2606B16芯片電動牙刷應用方案詳解

（一）系統硬件架構

基于WT2606B16的智能電動牙刷的方案采用了主控MCU以及WT2606B16協處理器這樣的雙芯片的架構，這兩個芯片有著明確的分工情況。

┌───────────────────────────────────┐

│ 主控MCU（馬達+充電控制） │

│ 充電管理/馬達驅動/按鍵檢測 │

└─────────────── UART ──────────────┘

│

┌────────────────────▼──────────────┐

│ WT2606B16 │

│ 內置16MB Flash存儲 │

├───────────────────────────────────┤

│ TFT/AMOLED彩屏 揚聲器 BLE天線 │

│ 模式專屬動畫 語音提示 APP數據 │

│ PWM1→馬達模式信號 │

│ PWM2/3→LED充電指示燈 │

└───────────────────────────────────┘

主控MCU承擔著馬達驅動以及充電安全管理的職責。主控MCU借助UART向WT2606B16發送比如顯示、音頻、BLE等方面的人機交互指令。WT2606B16單獨去完成全部的HMI任務。主控MCU和WT2606B16彼此之間不存在相互干擾的情況。系統的架構是清晰且明白的。

（二）完整刷牙體驗流程

（三）刷頭壽命管理與掃碼溯源

WT2606B16可以在屏幕之上實時地生成并且顯示二維碼，它還和主控端的刷頭使用次數統計相結合，這樣子就可以達成一些功能 。

·刷頭累計使用超過90天后，屏幕自動展示刷頭更換提醒頁面

·用戶掃描屏幕上的二維碼，直接跳轉至官方刷頭購買頁面或溯源信息

·無需額外增加NFC或二維碼貼紙，屏幕本身承載所有信息展示

（一）模式切換的多維度聯動機制

當需要去切換WT2606B16的刷牙模式的時候，使用一條串口指令便可以去觸發多維度的人機交互方面的聯動情況。

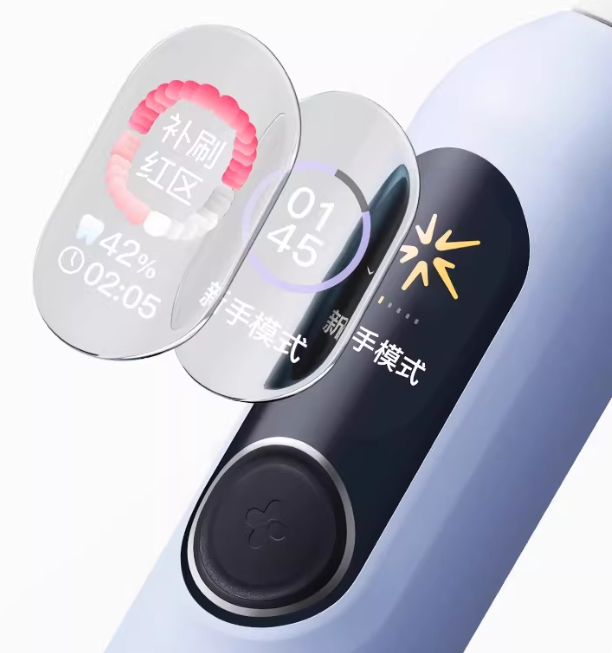

·視覺層：屏幕畫面切換至對應模式專屬動圖（色調、動畫風格全部變換），視覺沖擊直接感知模式差異

·聽覺層：同步播放對應模式的切換提示音或語音播報（"已切換至美白模式"）

·觸覺層：PWM占空比同步更新，馬達振動強度即刻變化，用戶手持感知明確

三層聯動的相關處理是由WT2606B16內部自行來進行處理的。主控MCU僅僅是發送一條模式切換的指令而已，不用去分別對屏幕、音頻、PWM這三路輸出進行控制。這樣子就極大地簡化了主控端的邏輯。

（二）內部存儲的資源管理機制

WT2606B16采用唯創知音所獨有的`.wtui`資源包格式去對內部存儲進行管理。

·圖片（PNG/JPG）、GIF動圖、音頻文件通過官方打包工具統一封裝為`.wtui`資源包

·資源文件按索引編號（1~100）管理，主控通過文件索引號調用對應資源，無需了解存儲細節

·支持局部替換：只需更新資源包中的特定索引文件，其余資源保持不變，OTA流量最小化

·內置14MB有效存儲空間，可存儲多套完整的品牌主題皮膚

（三）OTA雙分區的安全保障

WT2606B16采用雙分區寫入的策略來進行操作。在升級的時候，原本的固件或者資源是保持不變的。新的內容會寫入到備用的分區當中。只有當全部都寫入完畢并且校驗通過之后才會進行原子性的切換啟動分區。中途要是斷電，也不會影響設備正常使用的。重新上電之后就會以原來的版本來啟動。還可以隨時重新發起升級。程序固件和UI資源分區是完全隔離的。在更新UI主題皮膚的時候，不涉及程序邏輯區域，所以風險是很低的。

（四）屏幕背光與系統功耗管理

WT2606B16可以提供獨立的背光控制，并且它同顯示內容是相互分開的。

·刷牙進行中：背光常開，確保計時和模式信息實時可見

·刷牙結束后無操作：自動關閉背光，僅保留LED呼吸燈狀態指示

·充電待機：背光維持低亮度，降低整機待機功耗

·深度休眠：芯片整體待機功耗低至5μA，保障長周期續航

WT2606B16在電動牙刷方案中的"一芯六能"

（一）WT2606B16在電動牙刷方案中的"一芯六能"

（二）方案集成優勢

（三）擴展應用方向

WT2606B16可以應用于所有很多具備屏幕、擁有音頻功能并且支持BLE三合一人機交互的智能消費電子品類之中。

·智能沖牙器：壓力檔位動畫顯示+ 語音引導 + APP牙周健康數據同步

·智能潔面儀：護膚方案圖文顯示+ 模式語音提示 + 皮膚檢測數據BLE上報

·兒童智能玩具：多媒體內容播放+ 表情動畫交互 + 家長APP遠程監控
